适配戴尔14英寸笔记本的液晶显示屏幕

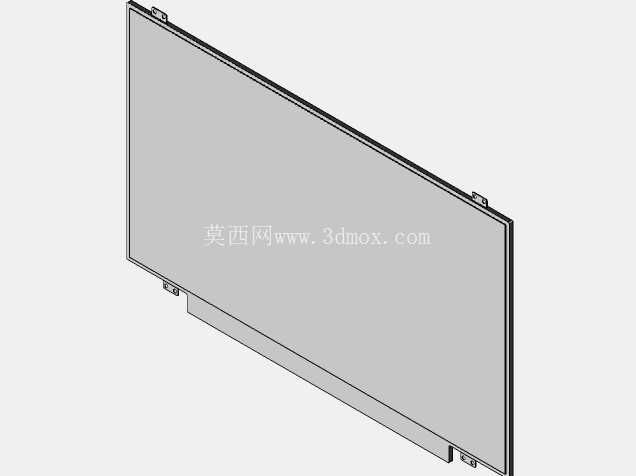

在消费电子结构设计领域，笔记本内置显示屏幕的选型与适配始终是整机结构开发环节的核心节点之一，直接决定了整机B面的布局逻辑、开合结构的避让空间以及用户的实际视觉交互体验。本次呈现的这款14英寸显示屏幕三维模型，是针对戴尔系列14英寸消费级、商用级笔记本做的简化适配结构，建模过程中完全遵循实际量产屏幕的装配逻辑，没有做过度的艺术化简化，能够直接用于笔记本整机结构的干涉校验、B面壳件的安装位设计以及屏幕转轴的受力匹配计算。

从实际应用场景来看，这类14英寸屏幕是当前轻薄本、商务本的主流配置尺寸，既能够兼顾便携性，不会像15.6英寸及以上尺寸的机型那样增加过多整机重量，也不会像13.3英寸及更小尺寸的屏幕那样，在分屏办公、文档处理时出现显示区域不足的问题。在做整机结构堆叠的时候，屏幕模组的厚度直接决定了笔记本B面和C面合盖后的整体间隙，这款模型还原了屏幕侧边的金属包边结构、背部的金属背板补强区域，以及屏幕下方的驱动电路板凸起位置，这些细节都是结构设计中最容易出现装配干涉的部位——很多新手工程师在做整机建模时，往往只绘制屏幕的正面显示区域，忽略了侧边固定卡扣的突出量、底部FPC排线的弯折空间，最终导致开模后出现屏幕扣合不严、排线被挤压破损的问题。

从产品功能特性来看，这款屏幕属于标准的14英寸FHD分辨率显示模组，显示比例为常规的16:9，是当前笔记本屏幕的主流比例，能够兼容绝大多数办公软件、视频内容的显示比例，不会出现上下黑边过大的问题。屏幕的固定方式采用了侧边卡扣+底部螺丝孔位的组合固定方案，和戴尔多数14英寸机型的固定逻辑完全一致：屏幕左右两侧各预留了对应的卡扣安装位，能够直接卡入B面壳件的卡槽中，底部的两个螺丝孔位则用于和屏幕转轴的支撑支架做刚性连接，保证屏幕开合过程中的结构稳定性，不会出现屏幕晃动、移位的问题。

在设计思路上，这款简化模型没有还原屏幕内部的液晶层、背光模组等细碎结构，而是针对结构设计的实际需求，保留了所有和装配相关的外部特征：包括屏幕四个角的R角弧度，这个弧度直接决定了B面壳件屏幕边框的内圈轮廓，如果弧度匹配度不够，组装时就会出现屏幕顶壳、边框缝隙不均的问题；还有屏幕顶部的摄像头避让缺口位置，对应笔记本B面顶部的摄像头、麦克风模组的安装空间，模型中准确还原了这个缺口的宽度和深度，能够直接用于校验摄像头模组的安装位置是否会和屏幕边缘产生干涉；另外屏幕背部的金属背板上的凸起加强筋位置也做了还原，这些加强筋是为了提升屏幕整体的抗扭强度，避免笔记本受到挤压时屏幕出现水波纹、碎裂的问题，在做整机内部堆叠时，这些加强筋的位置不能和主板、电池等部件产生重叠，否则合盖后会出现屏幕被顶起的问题。

关于外形尺寸与安装边界，这款屏幕的有效显示区域对角线长度为14英寸，整体模组的长宽尺寸严格遵循行业通用的14英寸超薄屏幕规格，厚度控制在当前主流轻薄本屏幕的常规厚度范围内，能够适配厚度在15mm-20mm之间的常规笔记本整机结构。屏幕底部的FPC排线出线位置做了准确的还原，排线的弯折半径预留了足够的空间，在做转轴结构设计时，需要保证屏幕开合到最大角度时，排线的弯折半径不会小于行业规定的最小安全值，避免长期开合后排线出现断裂、显示异常的问题。另外屏幕侧边的固定卡扣突出量、卡扣间距都和实际量产件保持一致，结构工程师在设计B面壳件的卡槽时，可以直接参考这个模型的尺寸做公差配合设计，不需要再额外查找屏幕的规格书核对安装尺寸，能够大幅缩短前期结构设计的周期，减少反复核对尺寸的工作量。

在实际的结构验证环节，这款模型还可以用于屏幕开合过程的运动仿真，通过将屏幕模型和转轴模型做装配约束，模拟屏幕从闭合到180度开合的全过程，检查屏幕边缘和C面键盘区域、转轴装饰盖之间是否存在运动干涉，尤其是在屏幕最大开合角度下，屏幕底部的驱动板区域是否会和机身D壳的凸起部位产生碰撞，这些都是笔记本结构设计中需要反复验证的关键点，精准的三维模型能够在设计阶段就发现这些潜在的干涉问题，减少后续开模后的改模次数，降低整体的开发成本。
