ESKA503400型板载保险丝夹持座结构设计

这款保险丝夹持座主要面向PCB直插安装场景，在低压配电、工控板卡、消费类电子电源回路中承担熔断器的固定与导电连接作用，是电路过流保护链路里不可缺少的基础连接件。日常选型时很多工程师容易忽略这类小零件的结构细节，实际应用中夹持力不足、接触电阻偏大、安装定位偏移，都会直接导致保护回路失效，甚至出现熔断器虚接发热的隐患，因此这类零件的结构设计需要兼顾导电可靠性、安装便捷性与耐温性能。

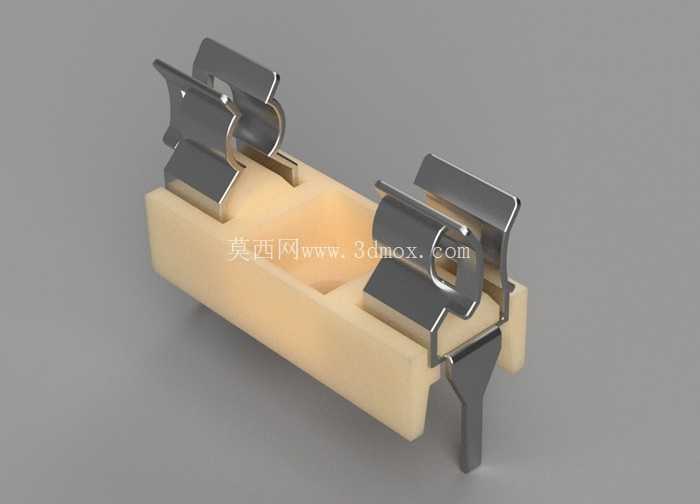

从结构组成来看，该夹持座分为绝缘基座与导电弹片两部分。绝缘基座采用米黄色耐高温工程塑料注塑成型，基座中部设置下沉式容腔，容腔尺寸完全匹配对应规格管状保险丝的外形轮廓，能够对保险丝本体形成径向限位，避免设备受振动冲击时保险丝出现横向窜动。基座底部伸出两根定位插脚，插脚间距符合标准PCB焊盘孔距要求，插脚穿过电路板后通过波峰焊或手工焊接固定，既承担整个夹持座的结构固定作用，也作为导电回路的一部分连通板上线路。

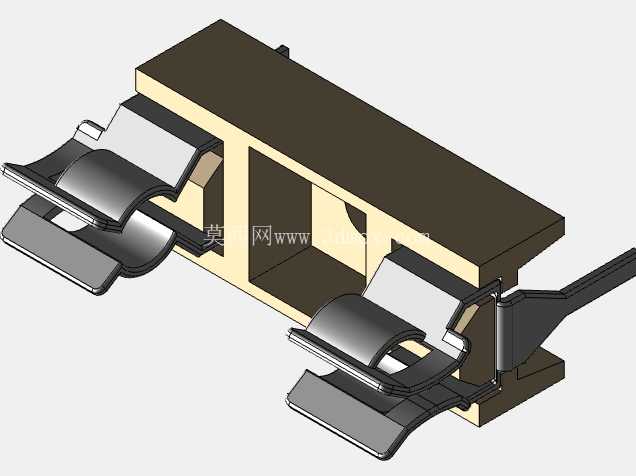

导电弹片采用锡磷青铜材质冲压成型，表面做镀镍处理，兼顾导电性能与抗腐蚀能力。弹片设计为对称的双夹持臂结构，每个夹持臂都带有弧形抱合面，与管状保险丝两端的金属端帽完全贴合，接触面积远大于点接触式结构，能够有效降低接触电阻，减少大电流通过时的发热损耗。夹持臂根部设计有预压折弯结构，装配保险丝时依靠材料自身弹性产生持续的夹持力，既可以保证保险丝插拔时的手感适中，不会出现过紧难以更换、过松接触不良的问题，也能在长期使用后维持足够的接触压力，避免金属疲劳导致的夹持力衰减。弹片与基座的连接采用嵌装注塑工艺，弹片底部的固定爪完全嵌入绝缘基座内部，不存在松动脱落的风险，相比后期卡扣组装的结构，抗振动性能提升明显，适合在车载、工业设备这类存在持续振动的使用场景下应用。

安装边界方面，该夹持座整体高度较低，插脚长度适配常规1.6mm厚度的PCB板，焊接后基座底部与板面预留微小间隙，避免焊接时助焊剂残留堆积在基座与电路板之间。容腔深度设计合理，保险丝装入后两端金属端帽完全被弹片包裹，不会出现端帽外露导致的电气间隙不足问题，满足低压设备的安规距离要求。基座两侧没有多余的外凸结构，多座并排安装时最小间距可以压缩到5mm以内，能够有效节省板上安装空间，适合在电源模块、IO端子板这类元件排布密集的板卡上使用。

实际应用中，这类保险丝座的更换操作十分便捷，不需要额外工具，直接用手或镊子即可取出损坏的保险丝，更换同规格新品后即可恢复回路保护功能，相比焊接式保险丝结构，后期维护效率提升明显。设计时弹片的开口角度经过反复调校，既保证保险丝装入时能够顺利滑入夹持位，不会出现卡滞刮伤端帽镀层的问题，也能在保险丝装入到位后形成清晰的到位反馈，避免装配时出现假插到位的情况。绝缘基座的耐温等级满足无铅波峰焊的温度要求，过炉焊接时不会出现基座变形、弹片移位的问题，能够适配SMT+波峰焊的批量生产工艺，不需要额外增加手工装配工序，适合大批量生产的电子产品使用。

在电路保护链路中，这类夹持座虽然属于小型基础零件，但其结构可靠性直接影响整个过流保护功能的有效性。如果弹片夹持力不足，大电流通过时接触位置会持续发热，严重时会出现基座融化、线路短路的风险；如果绝缘基座耐温不足，焊接或长期工作发热时会出现基座变形，导致弹片位置偏移，无法正常固定保险丝。该结构在设计时充分考虑了这些实际应用中的失效风险，从材料选型、结构折弯、嵌装工艺等多个维度做了优化，能够覆盖绝大多数低压直流回路的保险丝安装需求，不管是做新板卡设计时的元件选型，还是做现有设备的备件替换，都能提供稳定可靠的连接与固定作用。
