紧凑型CV640模拟热成像相机结构设计

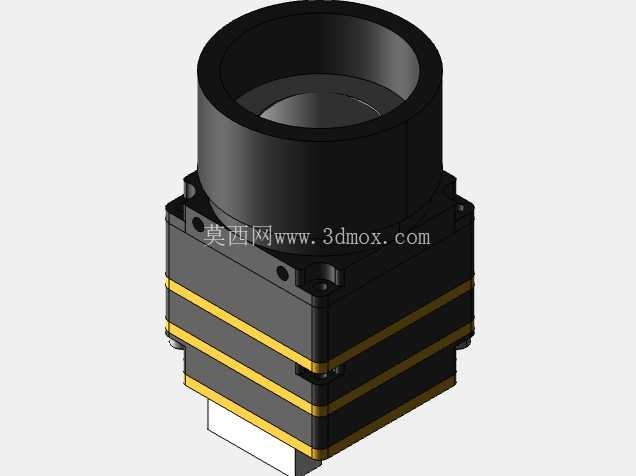

　　这款模拟热成像相机的结构设计，首先围绕嵌入式集成场景做了核心考量，目前这类小型热成像模组的应用边界已经覆盖了工业设备在线测温、消费级无人机吊舱搭载、车载辅助夜视、安防隐蔽点位监控等多个领域，不同场景对安装空间、固定方式、防护性能的要求差异极大，因此在结构布局上做了高度的模块化适配。镜头部分采用大口径圆柱形镜筒设计，镜筒外壁预留了标准滤镜螺纹接口，可根据使用场景搭配不同波段的红外滤光片，镜筒与主体机身的连接采用止口定位加侧面紧定螺钉的固定方式，既保证了光轴的装配同轴度，也能在需要更换不同焦距镜头时快速拆装，无需重新拆解整机内部结构。机身主体采用层叠式方块结构，这种设计首先是为了适配内部电路板的堆叠布局，红外探测芯片、信号处理板、模拟输出接口板沿光轴方向依次层叠排布，每层板之间通过金属定位柱固定，既缩短了信号传输路径减少干扰，也让整体结构的抗振性能得到提升，层与层之间的黄色密封胶条，一方面起到壳体拼接处的防尘密封作用，另一方面也能缓冲外部冲击对内部电路板的应力传递，避免振动环境下元器件虚焊或者探测芯片位移导致的成像偏移。

　　安装边界上，机身底部预留了标准的安装基准面，四个角位设置了内螺纹安装孔，孔位间距兼容主流的工业相机安装支架规格，既可以直接通过螺丝固定在设备壳体的安装平面上，也能搭配L型支架调整俯仰角度，镜筒的突出长度经过严格核算，当模组嵌入设备面板安装时，镜筒前端不会超出面板外过多，同时也不会因为镜筒过短导致视场被面板边缘遮挡。机身尾部的接口区域做了下沉式设计，模拟信号输出引脚、供电引脚都排布在这个下沉区域，接线后线材不会额外增加整机的安装高度，适配狭小空间内的布线需求，接口周围的壳体做了加厚处理，避免插拔线材时的应力传递到内部电路板的焊盘上。

　　在结构细节处理上，壳体的边角都做了小尺寸倒角，既避免装配时锐边划伤操作人员，也能在模组嵌入安装时起到导向作用，不会因为边角毛刺卡滞在安装孔位里。镜筒的内壁做了消光螺纹处理，减少镜筒内部的红外杂光反射，避免成像出现鬼影或者对比度下降的问题，壳体表面采用哑光黑色硬质氧化处理，一方面提升壳体的耐磨性能，另一方面哑光表面不会反射环境中的红外辐射，避免对测温精度造成干扰。从实际选型适配的角度来看，这种紧凑型结构设计不需要额外搭配复杂的散热结构，因为整机功耗控制在较低水平，层叠的金属壳体本身就可以作为散热结构，将探测芯片和电路板工作产生的热量通过壳体传导到安装基座上，长时间连续工作也不会出现因为过热导致的测温漂移或者成像噪点增加的问题。

　　不同应用场景下的结构适配性也做了充分考虑，比如用于工业设备内部测温时，可直接通过底部安装孔固定在设备内部的支架上，不需要额外的防护外壳，层叠结构的密封胶条已经可以满足一般工业环境下的防尘要求；用于无人机搭载时，整体方形结构的重心落在安装面的几何中心，不会因为重心偏移导致飞控云台的负载不平衡，较小的整体重量也不会过多占用无人机的负载配额；用于车载夜视集成时，紧凑的外形尺寸可以嵌入到车辆前格栅或者后视镜的狭小空间内，不会破坏车辆的原有外观结构。在装配逻辑上，整个模组的结构设计采用无冗余零件的思路，所有壳体零件都可以通过同一规格的螺丝完成固定，装配时不需要频繁更换工具，内部电路板的定位柱和壳体是一体化加工而成，不需要额外增加定位零件，减少了装配工序和零件数量，也降低了因为额外零件松动导致的故障概率。镜筒和主体机身的连接部位做了密封槽设计，搭配O型密封圈可以达到更高的防护等级，满足户外使用场景下的防雨防尘要求，不需要额外设计外置防护壳。
