适配丰田车型的汽车冷却液膨胀储液罐结构

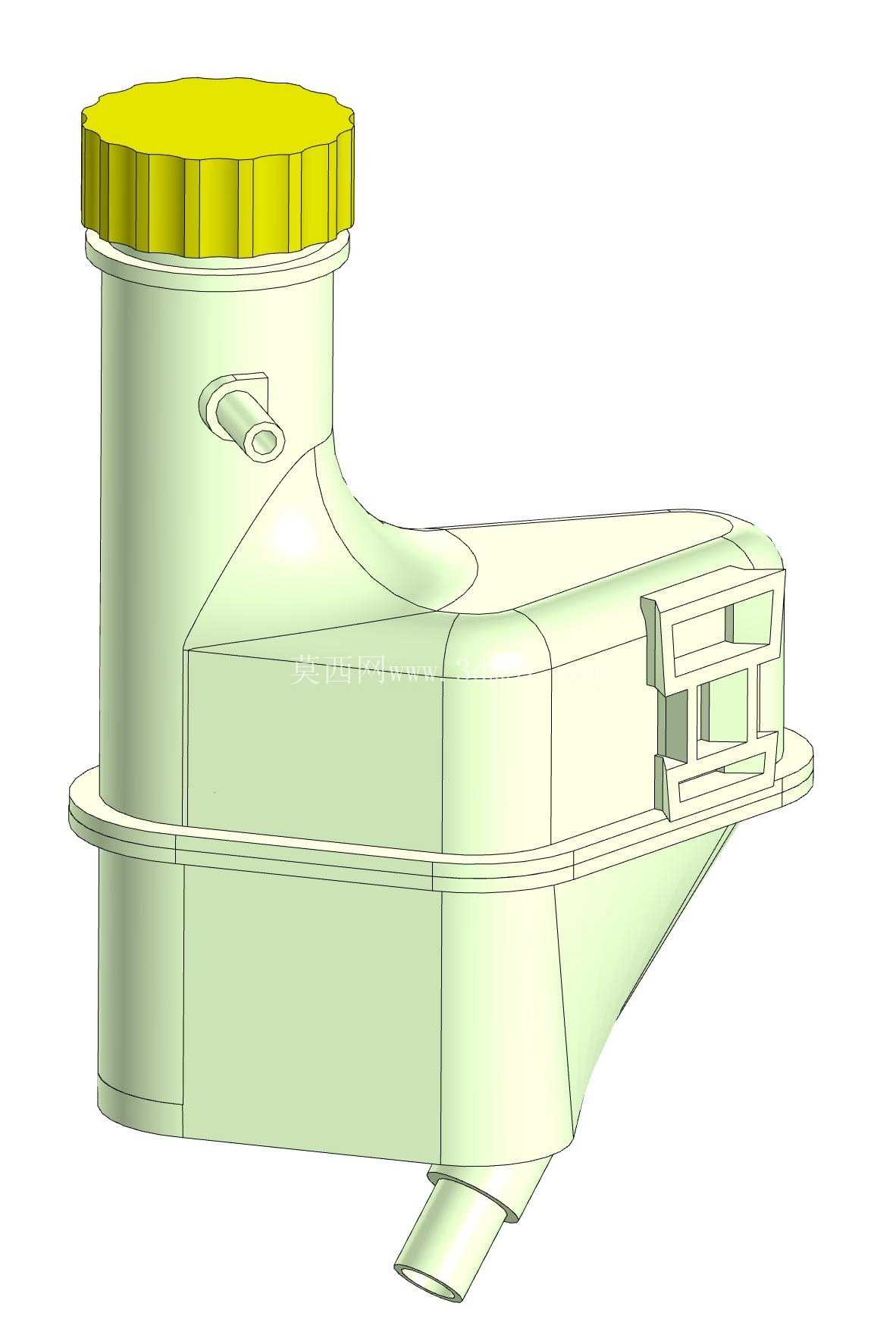

在乘用车冷却系统的回路设计中，膨胀罐是承担压力调节、冷却液补偿、气液分离功能的核心部件，这款适配丰田车型的冷却液膨胀罐，在结构设计上完全贴合家用车型前置机舱的布局逻辑，没有冗余的造型凸起，所有安装点位、接口角度都经过实车装配边界的校核。从实际使用场景来看，车辆运行时冷却液受热膨胀，体积增量会通过回路汇入这个罐体，当系统内冷却液温度下降形成负压时，罐内存储的冷却液又会被重新吸回主循环回路，避免冷却系统出现气阻、缺液导致的开锅问题，同时罐体上部的加注口采用大口径螺纹配合密封盖的结构，日常保养时补充冷却液不需要额外的专用工具，螺纹的螺距和密封筋的设计也能保证高温高压下不会出现冷却液渗漏。

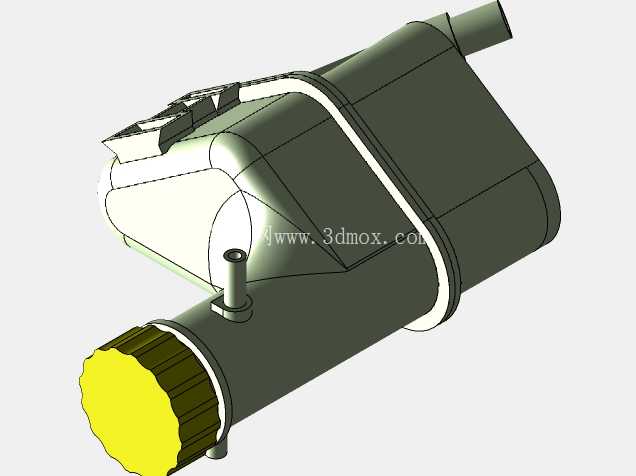

设计过程中首先考虑的是机舱内的安装空间约束，罐体整体采用不规则的异形腔体结构，下部的倾斜出液口角度刚好匹配机舱内冷却水管的走向，不需要额外增加弯管接头就能直接和回路软管对接，侧面预留的液位传感器安装凸台，集成了卡扣固定结构，传感器装配后不需要额外打胶密封，靠凸台的过盈配合和密封圈就能实现液位信号的稳定采集。罐体侧面的安装支架采用一体化的卡扣式结构，和车身上的安装位对接时，只需要对准卡位推入就能完成初步固定，后续只需要一颗固定螺栓就能完成锁紧，相比传统的多螺栓固定结构，能大幅降低总装车间的装配工时，也减少了长期使用后固定点松动的概率。

从腔体内部的结构来看，加注口下方设置了防溅挡板，车辆在颠簸路面行驶时，冷却液不会因为剧烈晃动从加注口的泄压阀溢出，罐体内部的容积经过精准计算，能够容纳冷却系统全负荷工况下最大的冷却液膨胀量，同时预留了足够的气腔空间，保证系统内的空气能够顺利从泄压阀排出，不会在循环回路中形成气阻影响散热效率。罐体的壁厚设计采用渐变式处理，安装点位和接口位置的壁厚比腔体主体厚1.5mm，能够承受车辆行驶过程中的振动拉扯，不会出现接口开裂的问题，腔体主体的壁厚在保证结构强度的前提下做了减薄处理，能够降低零部件的自重，也减少了生产过程中的原材料消耗。

在外形尺寸的匹配上，罐体的整体高度刚好适配机舱内翼子板内侧的安装空间，上部的黄色密封盖不会和引擎盖内侧的隔音棉产生干涉，下部的倾斜角度避开了旁边的线束和管路布局，安装完成后和周边零部件的最小间隙保持在10mm以上，即使车辆在极限颠簸工况下产生零部件位移，也不会出现磕碰磨损的问题。加注盖的防滑齿纹设计考虑了冬季徒手操作的场景，齿纹的深度和间距都经过人机工程校核，即使戴薄手套也能顺利拧开加注盖，不需要借助钳子等工具，避免保养过程中损坏盖体。侧面的液位标识位置刚好处于日常检查时的视线高度，打开发动机舱盖后不需要俯身就能直接观察到罐内的冷却液液位，方便用户日常检查车辆状态。

从材料选型的适配性来看，整个罐体的结构设计适配PP加玻纤的注塑工艺，所有的转角位置都做了圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，分型面的位置设置在罐体中部的凸筋位置，合模后产生的飞边不会影响罐体的外观和密封性能，也方便后续的飞边清理工序。罐体上的所有管路接口都设计了环形的密封凸筋，软管装配后凸筋会卡入软管内壁，配合卡箍锁紧后能够承受1.5bar的系统压力不会出现脱管渗漏的问题，完全满足乘用车冷却系统的工作压力要求。
