塑料勺子热流道注射注塑模具结构设计

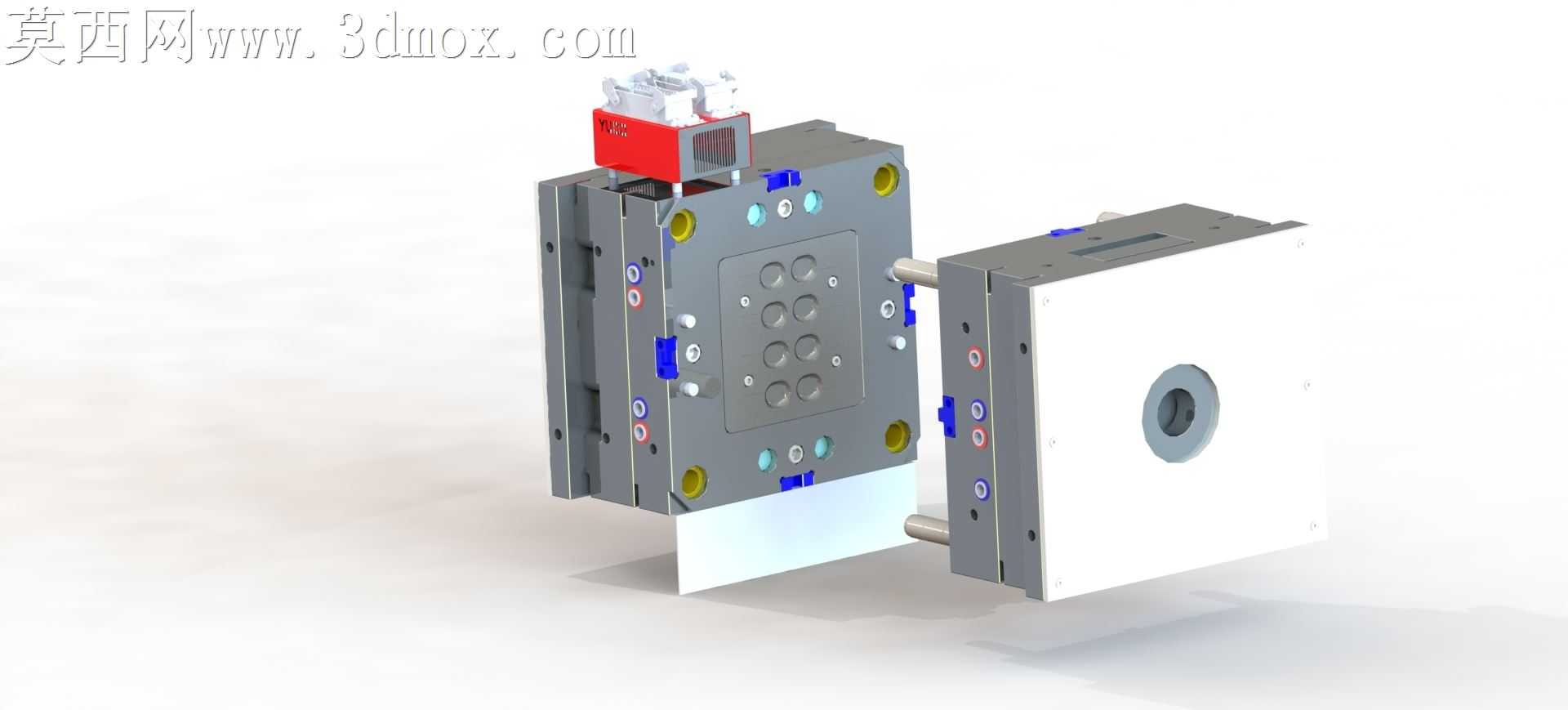

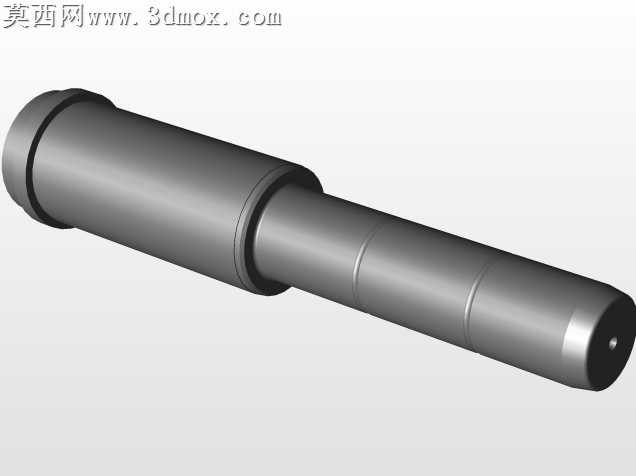

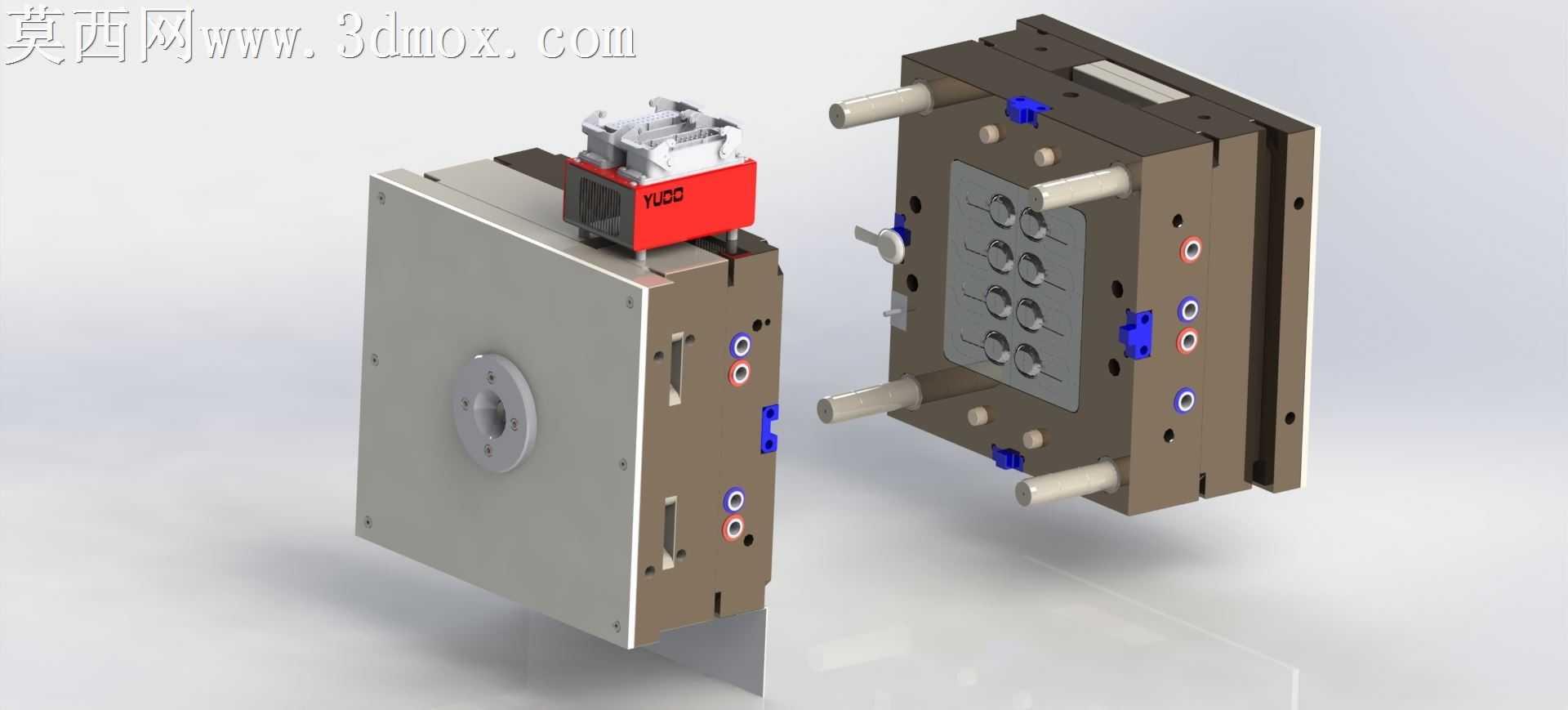

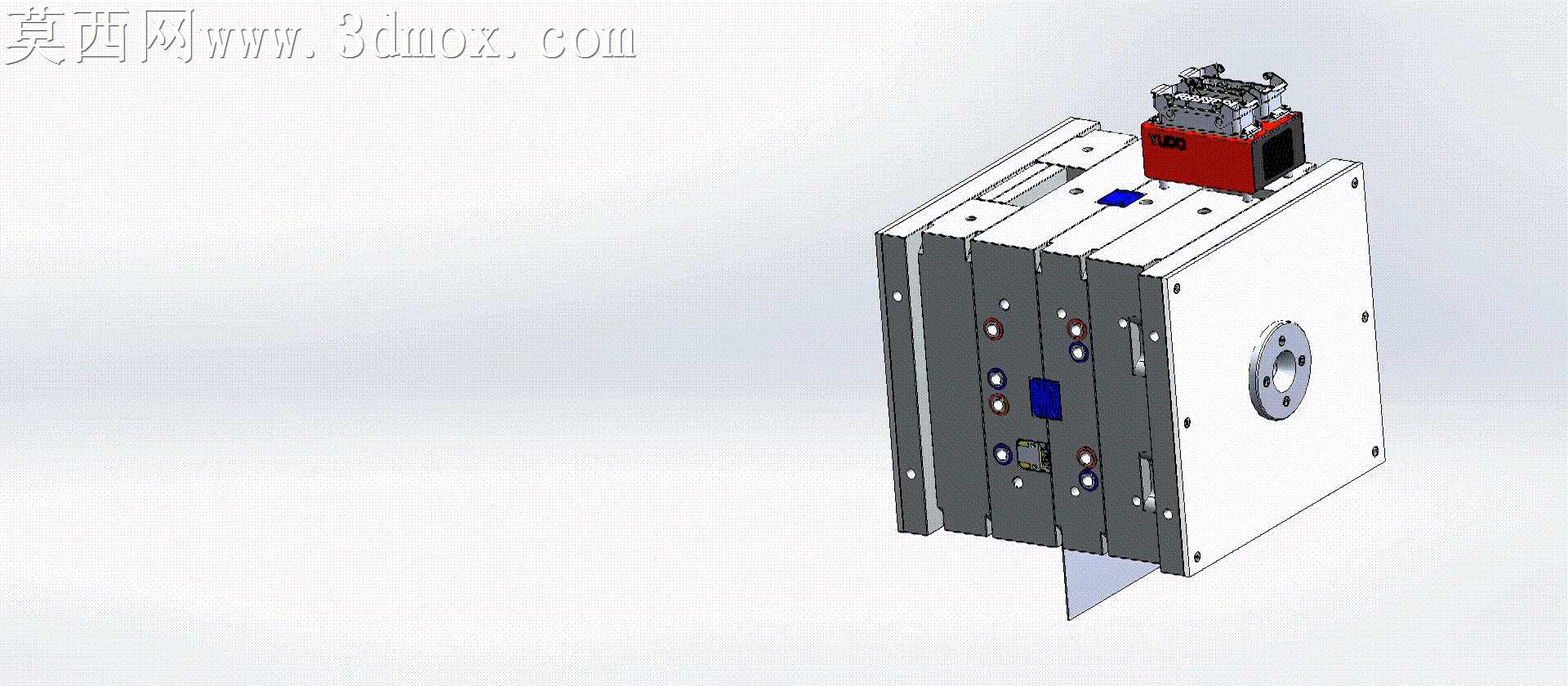

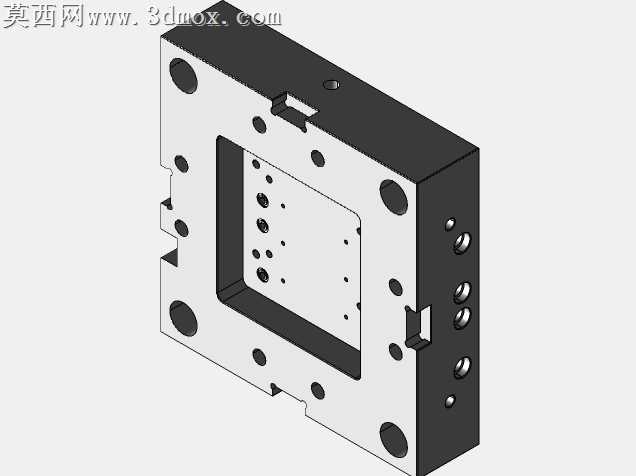

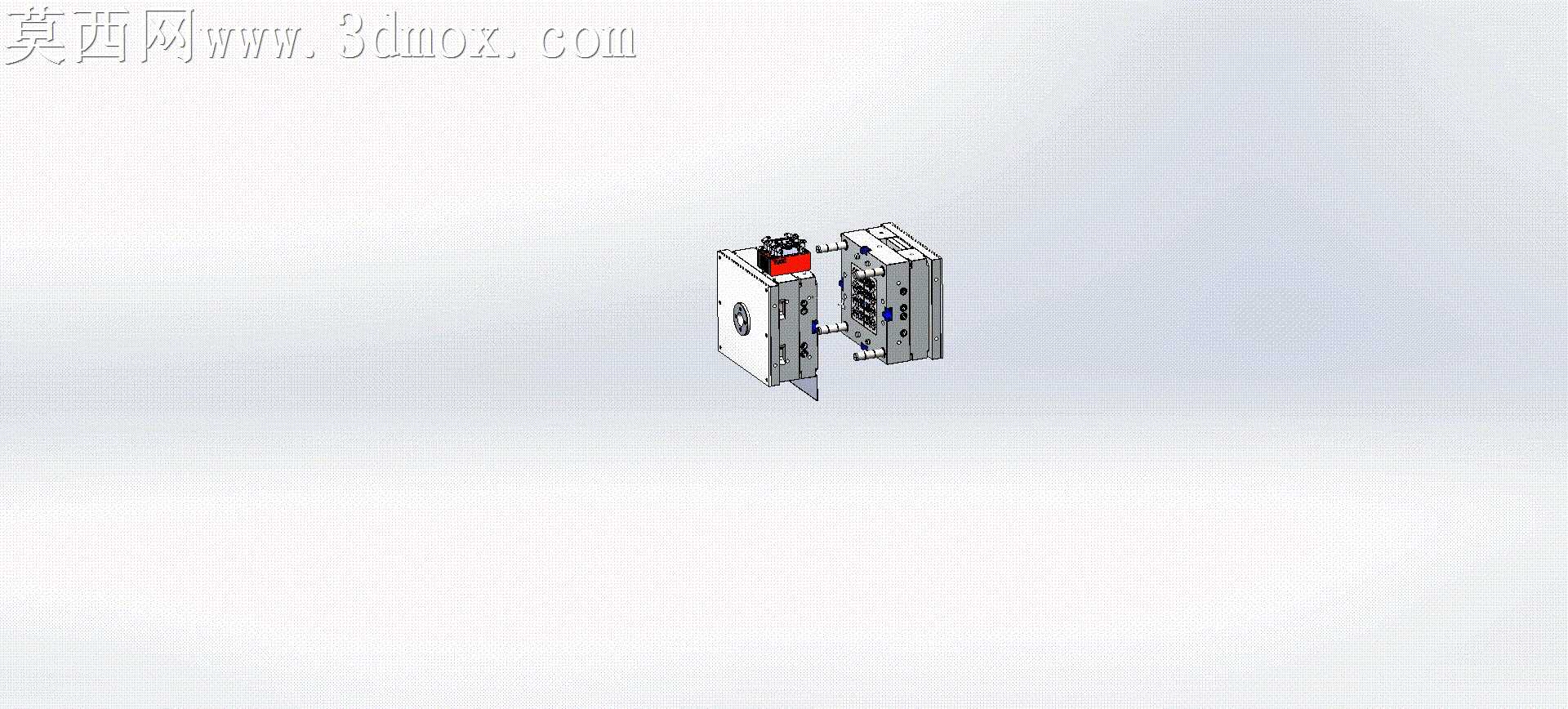

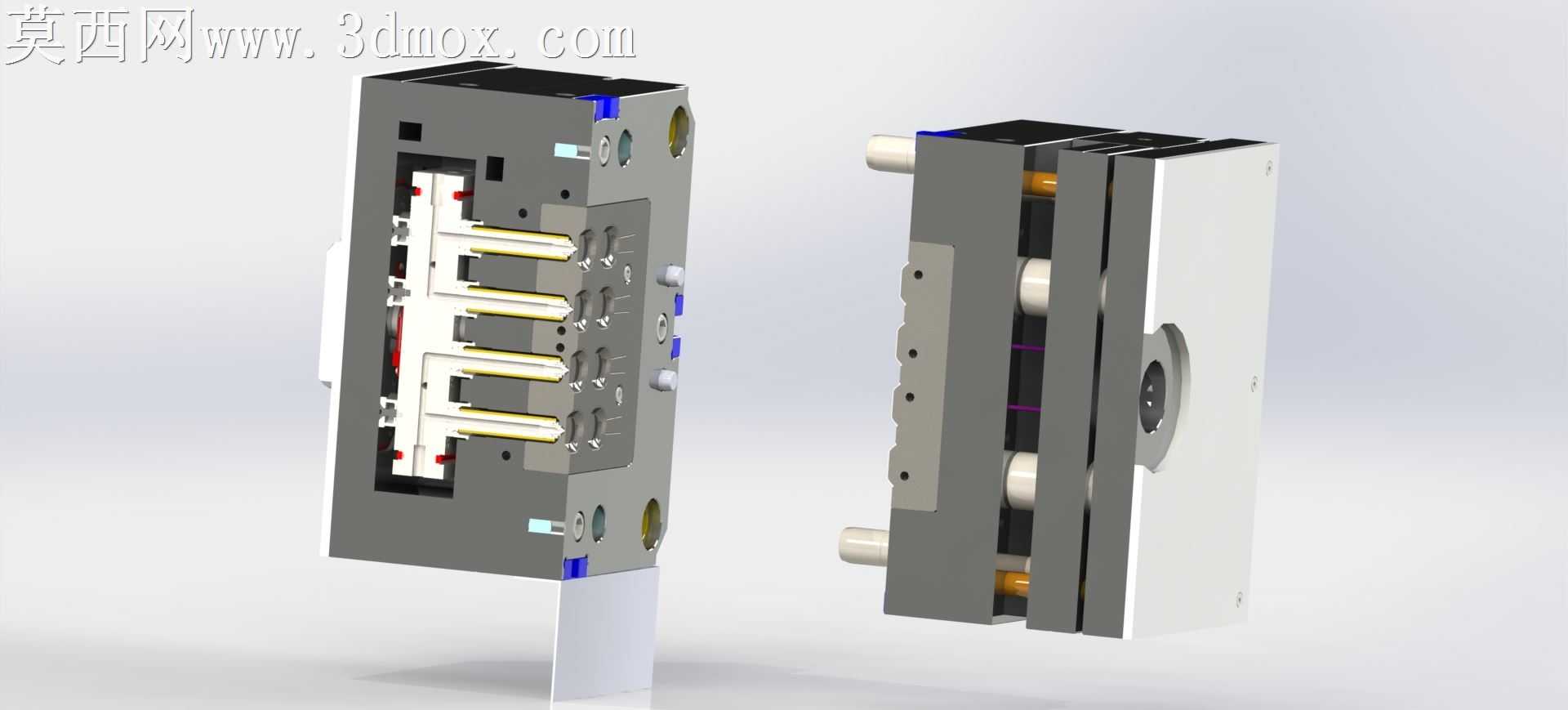

本套塑料勺子注射模具采用三维建模软件完成全参数化结构设计，整体为两板模开模结构，适配卧式注塑机安装使用，设计过程中针对勺子薄壁、曲面弧度大的成型特点，优先选用热流道浇注系统方案，有效减少浇注凝料浪费，缩短注射成型周期，同时降低熔体充模过程中的压力损失，保证多型腔进料的均衡性。建模阶段严格遵循注塑模具设计规范，依次完成定模侧、动模侧的结构拆分：定模部分集成热流道接线模块、定位环、主流道衬套，定位环尺寸适配常规注塑机定位孔公差，保证模具与设备的同轴度；热流道元件采用标准化模块嵌入定模板，加热元件与感温元件的排布预留足够安装与检修空间，避免与周边冷却水路、紧固螺钉发生干涉。动模部分设置多组成型型腔，单套模具排布八处勺子成型工位，型腔曲面严格匹配勺子产品的三维轮廓，表面抛光等级达到镜面要求，保证成型后塑料勺子的表面光洁度，减少后续抛光工序工作量；型芯与型腔的配合面设计精准的定位止口，合模时保证同轴度，防止成型过程中出现飞边、错位缺陷。冷却系统采用循环水路设计，分别在定模板、动模板内排布直通式冷却水道，水道距离型腔表面的距离保持均匀，保证成型过程中模温均衡，避免勺子制品因冷却不均出现翘曲、收缩痕缺陷；水路接头采用标准快插接口，适配车间常规冷却水连接管路。导向系统采用导柱导套配合结构，四组导柱均匀分布在模具四角，导套设置自润滑衬套，保证开模合模过程的运动顺畅，延长模具使用寿命。顶出机构采用顶针顶出方案，顶针排布在勺子边缘与流道凝料位置，顶出过程受力均匀，避免顶出时制品出现发白、顶穿缺陷；模具的紧固螺钉、吊环孔、开模槽等辅助结构均按照标准模架规格设计，整体结构紧凑合理，各运动部件无干涉，可直接用于模具加工生产的参考依据，渲染阶段采用金属材质模拟模架的钢材质感，对热流道模块采用醒目的红色材质区分，冷却水路接口、定位元件采用不同色彩标识，清晰展示模具的拆分结构与各部件位置关系，直观呈现模具的工作原理与装配逻辑。
