多板结构精密注塑模具三维设计

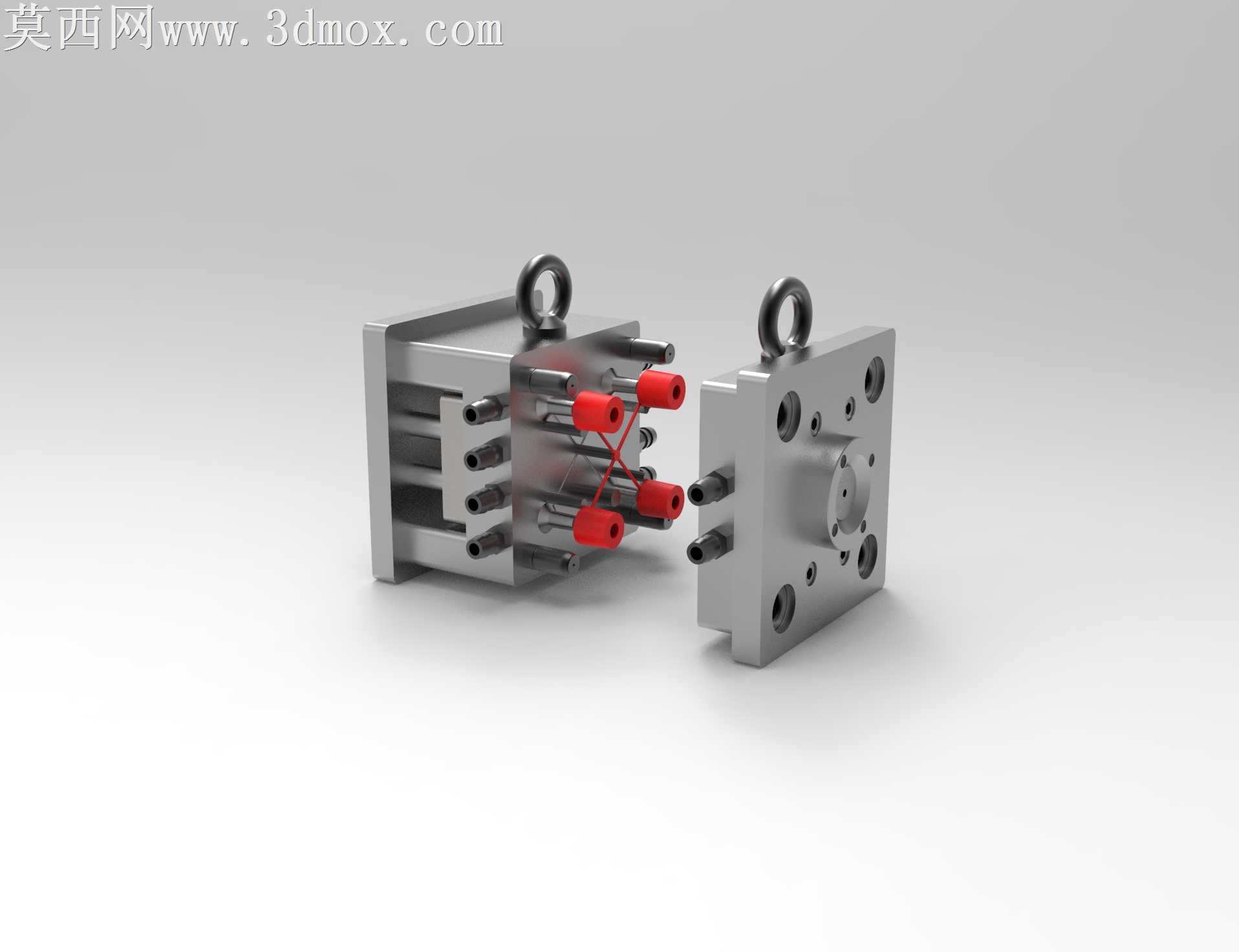

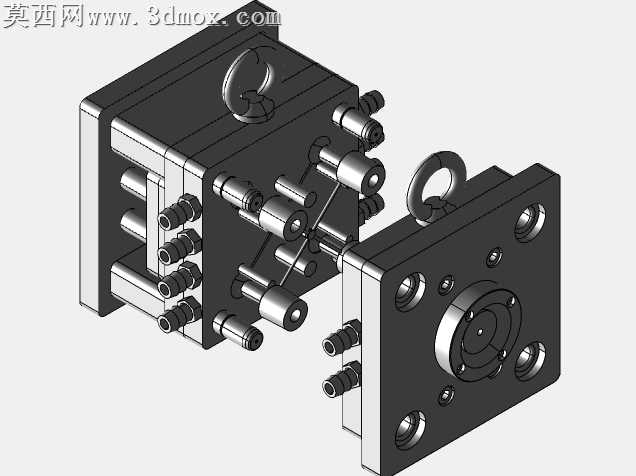

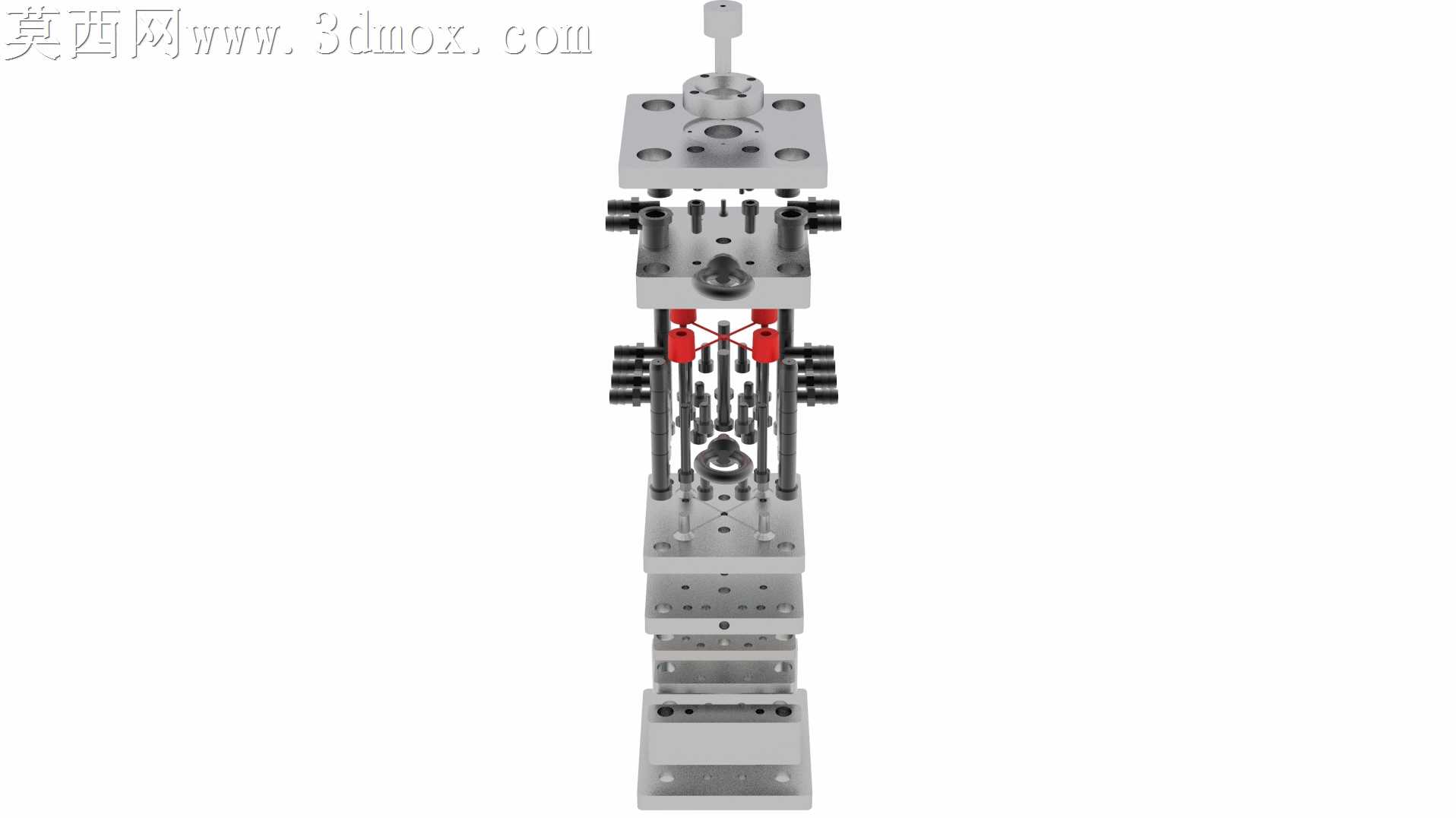

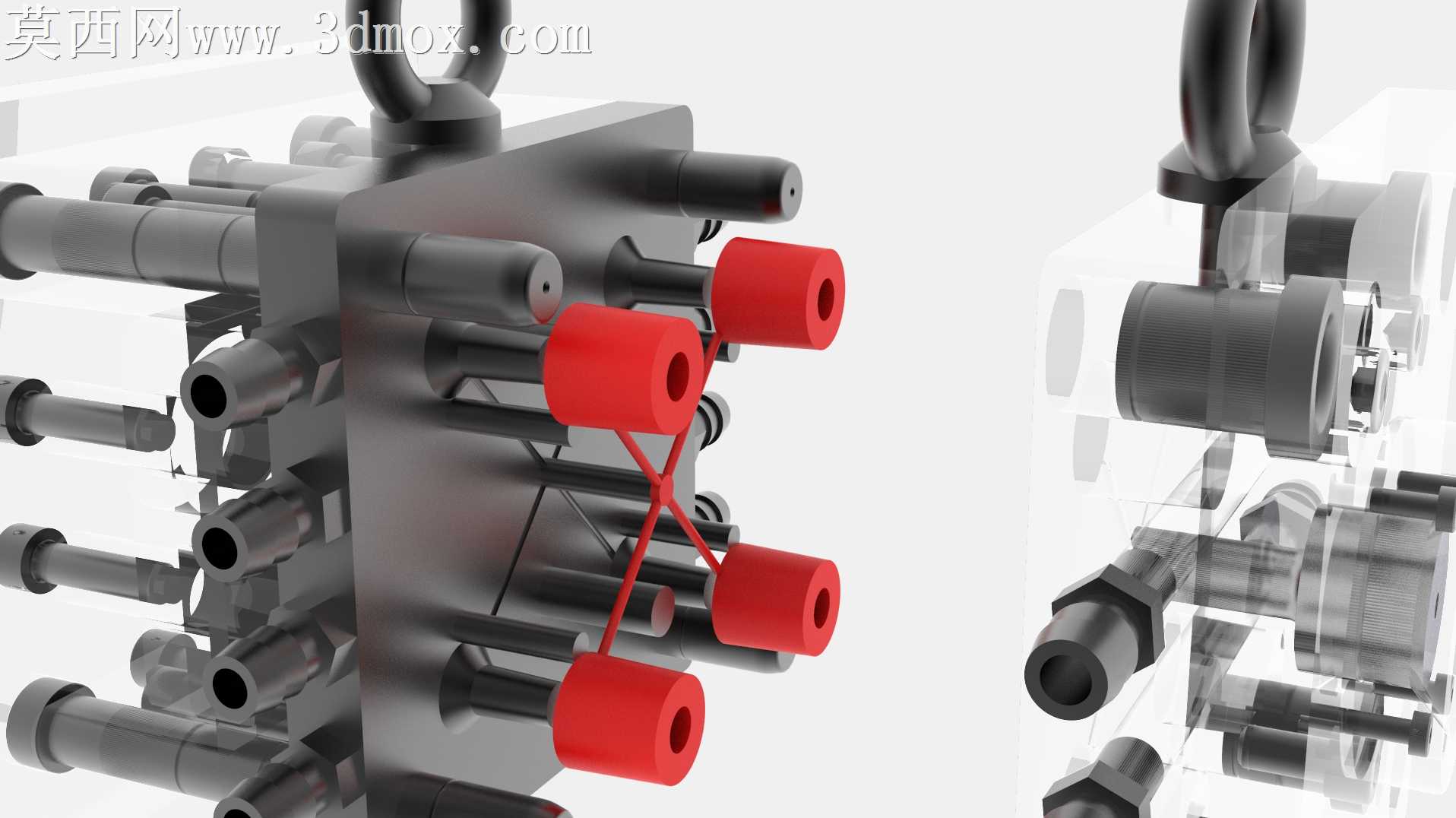

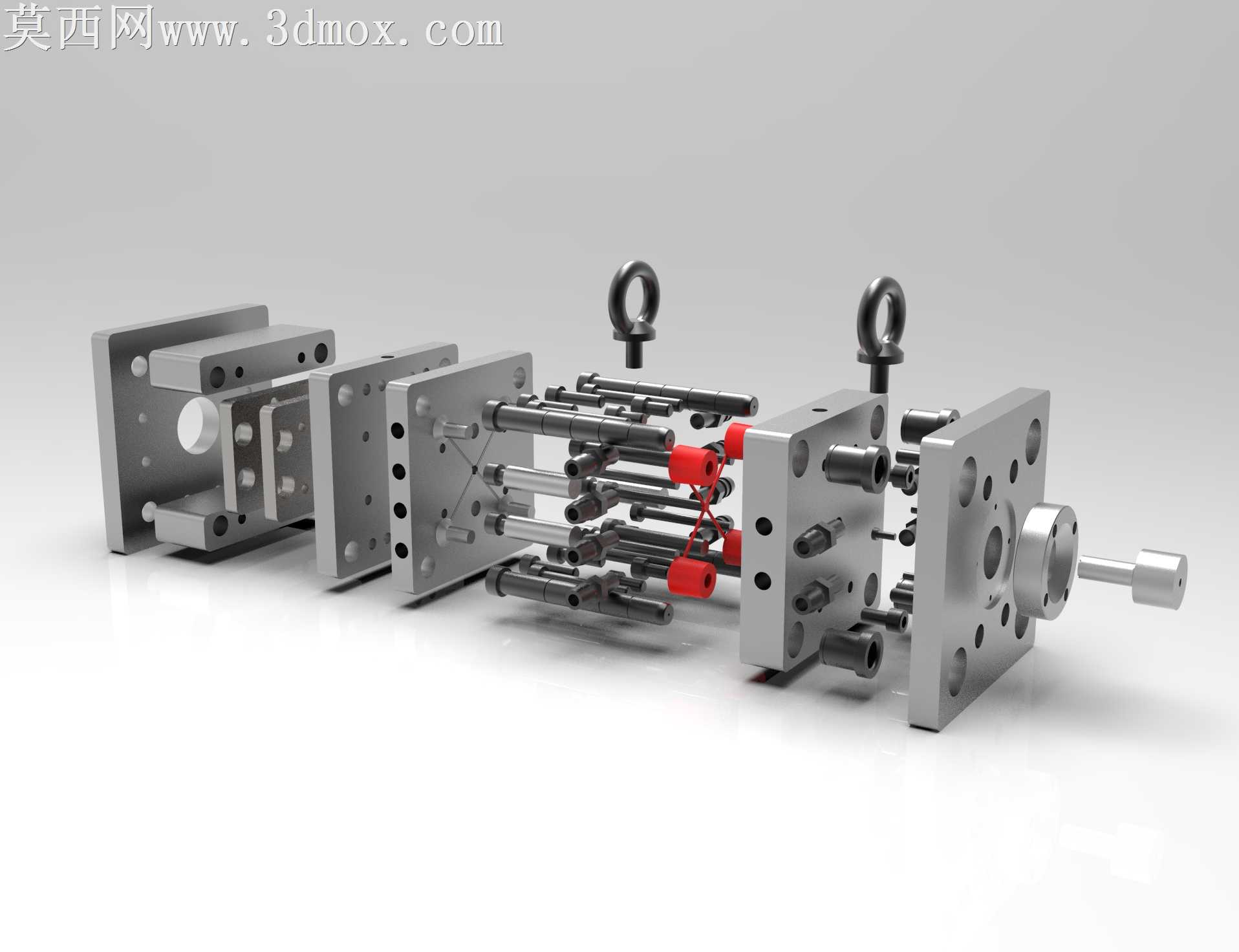

本套注塑模具三维设计采用多板模经典结构布局，建模阶段严格遵循注塑模具设计规范，对模架各组成板件进行1:1参数化建模，依次完成定模座板、定模板、流道推板、动模板、支承板、垫块、动模座板的结构搭建，各板件的安装孔位、导柱导套配合孔、螺丝过孔与螺纹孔均按照机械配合公差要求设置参数，保证各组件装配时的同轴度与配合精度。建模过程中对模具核心功能结构进行了精细化还原：浇注系统部分设计了适配多腔成型的分流道布局，红色标识的热流道组件精准还原了喷嘴、流道板的装配位置，保证熔融塑胶可以均匀输送至各个型腔；导向定位系统采用精密导柱导套配合结构，同时在模板边角设置零度定位块，避免合模过程中出现错位偏移，保障成型塑件的尺寸精度；顶出脱模系统包含多组顶针、复位杆、拉料杆结构，顶杆排布对应塑件的受力均匀区域，避免顶出过程中塑件出现变形、顶白缺陷；冷却系统在各模板内规划了随形排布的冷却水路，水路接口位置符合生产现场的管路连接规范，可实现成型过程中的快速均匀控温，缩短注塑成型周期。渲染阶段采用金属材质真实质感表现，对模板的钢材哑光金属质感、导柱导套的光亮镀铬质感、热流道组件的耐高温红色绝缘材质、吊环的发黑处理金属质感分别进行材质参数调试，通过环境光遮蔽效果清晰展现各板件拆分后的装配层级关系，爆炸视角的呈现方式可以直观展示模具内部的组件排布逻辑。整套设计兼顾了生产实用性与结构合理性，各运动部件之间预留了合理的开合模行程间隙，吊环结构的设置满足模具吊装转运的生产需求，可作为同类多板精密注塑模具结构设计的参考方案，帮助设计者理解多板模的开模顺序、流道自动脱落、顶出复位的完整动作逻辑。
