四型腔排气口封闭式塑料注射模具设计

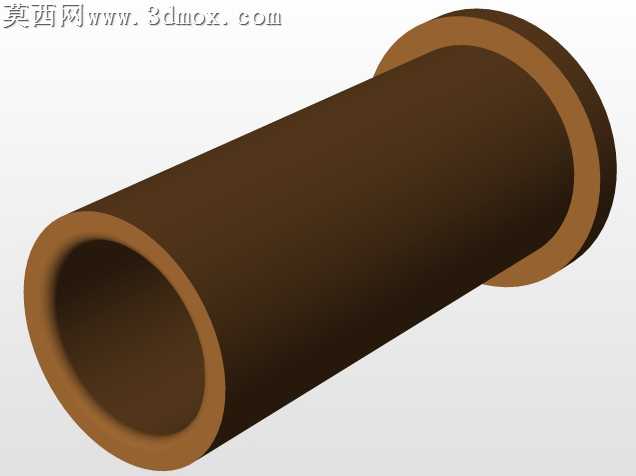

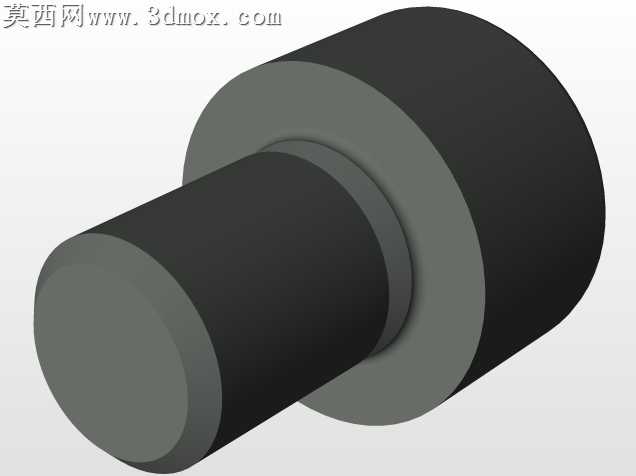

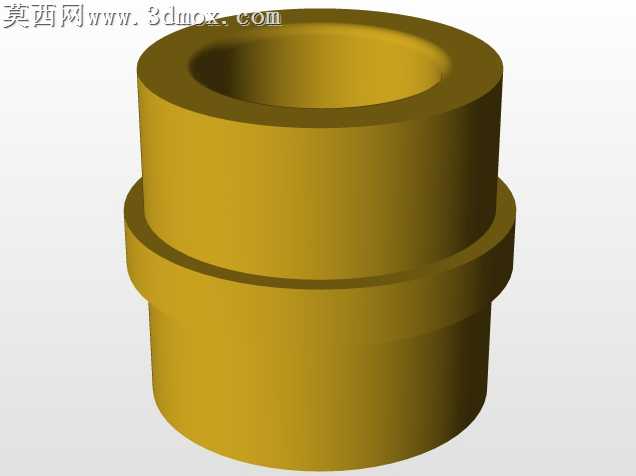

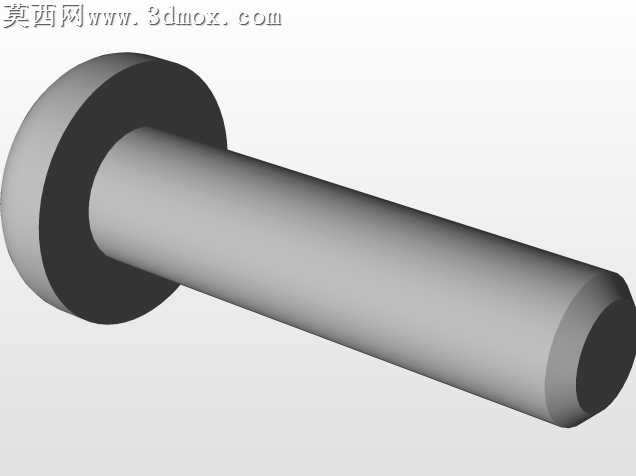

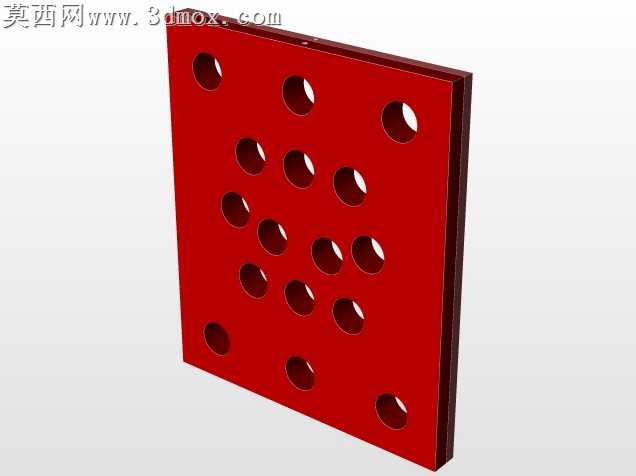

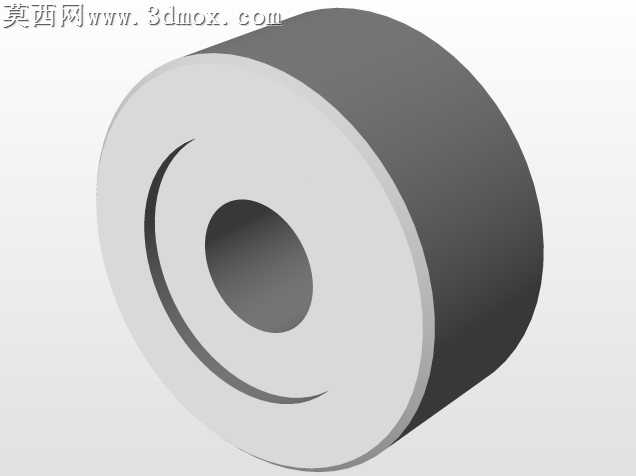

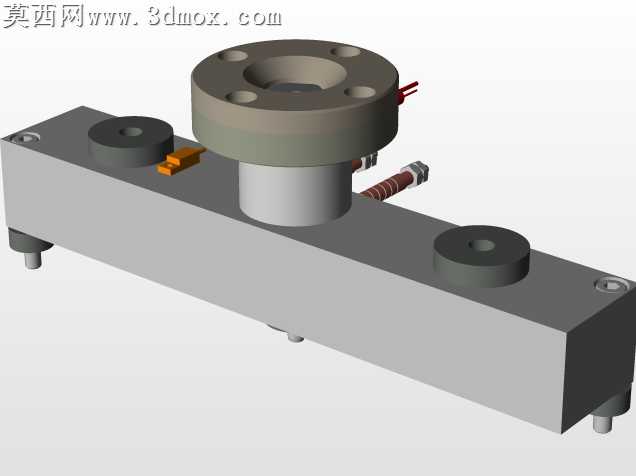

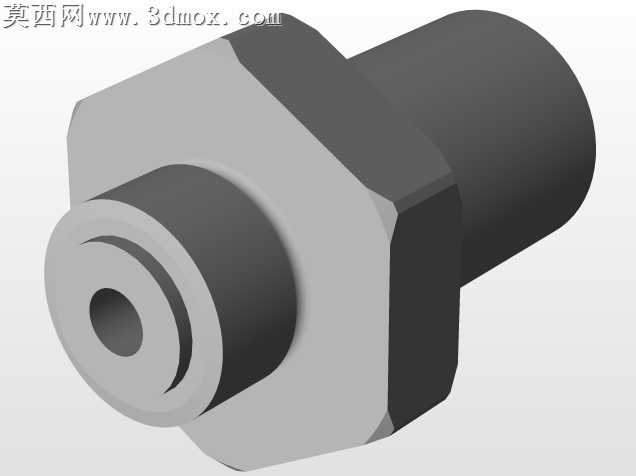

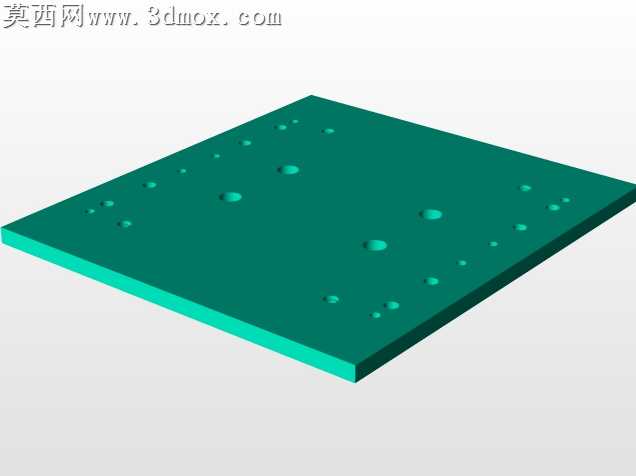

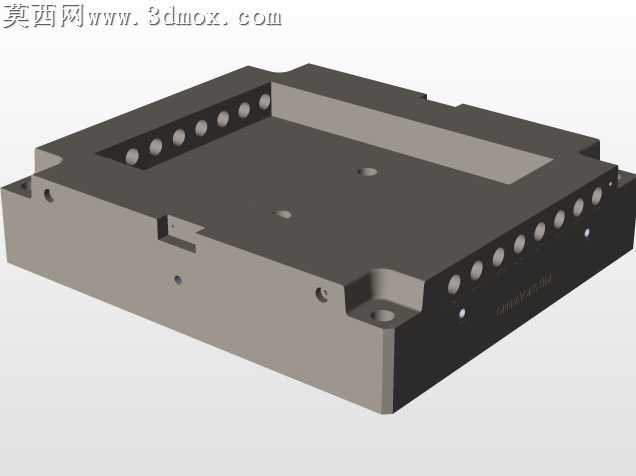

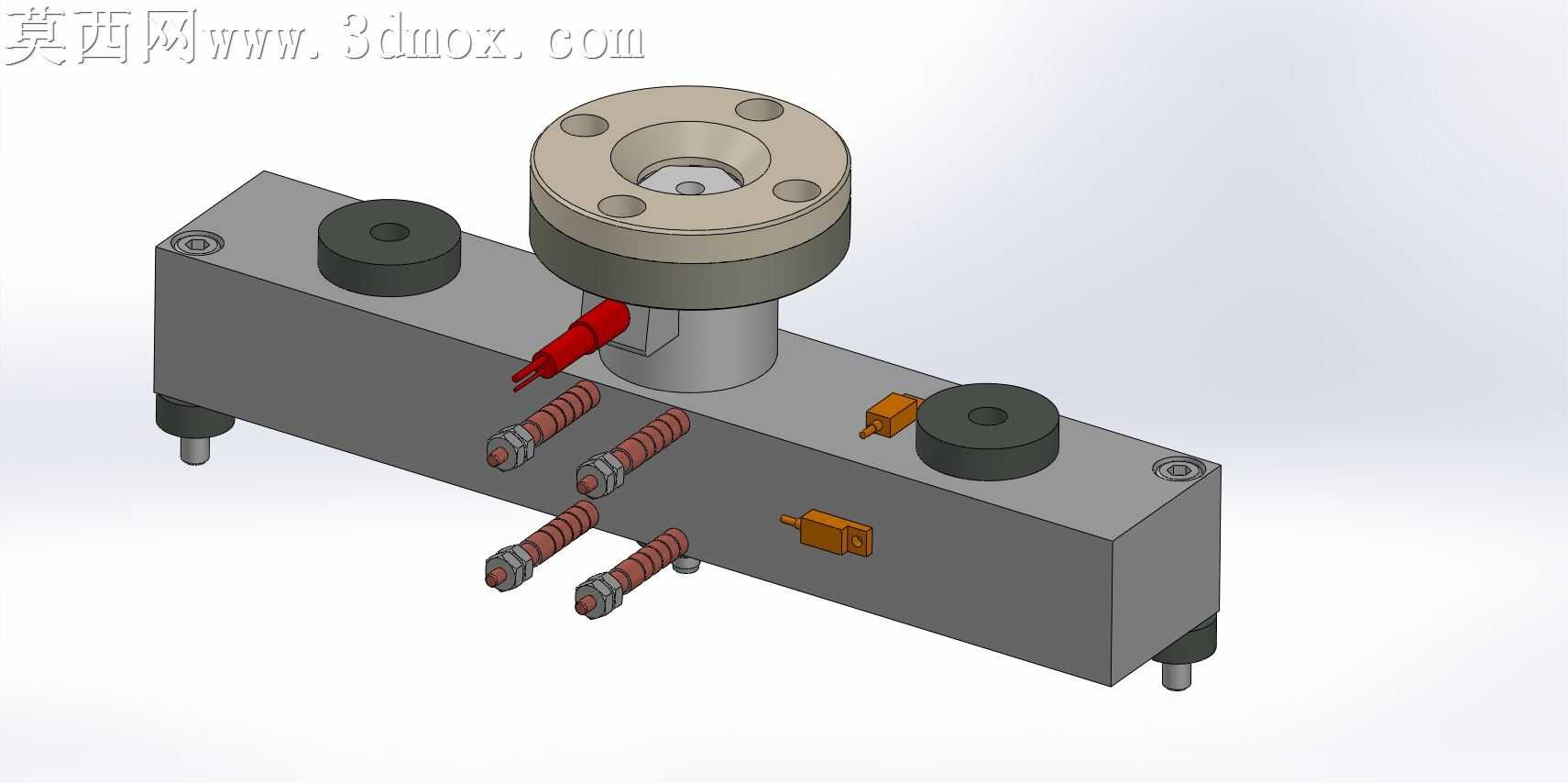

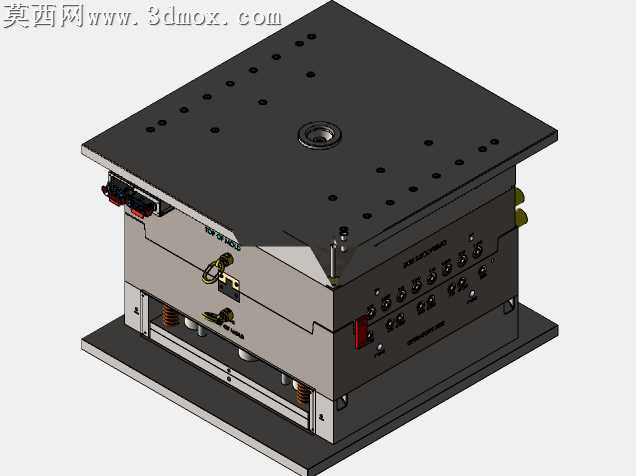

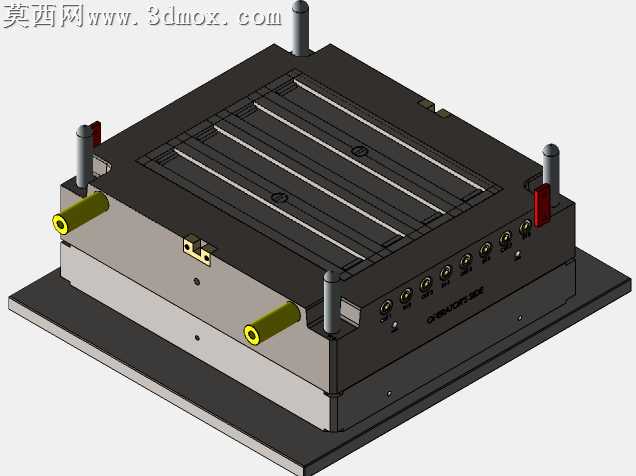

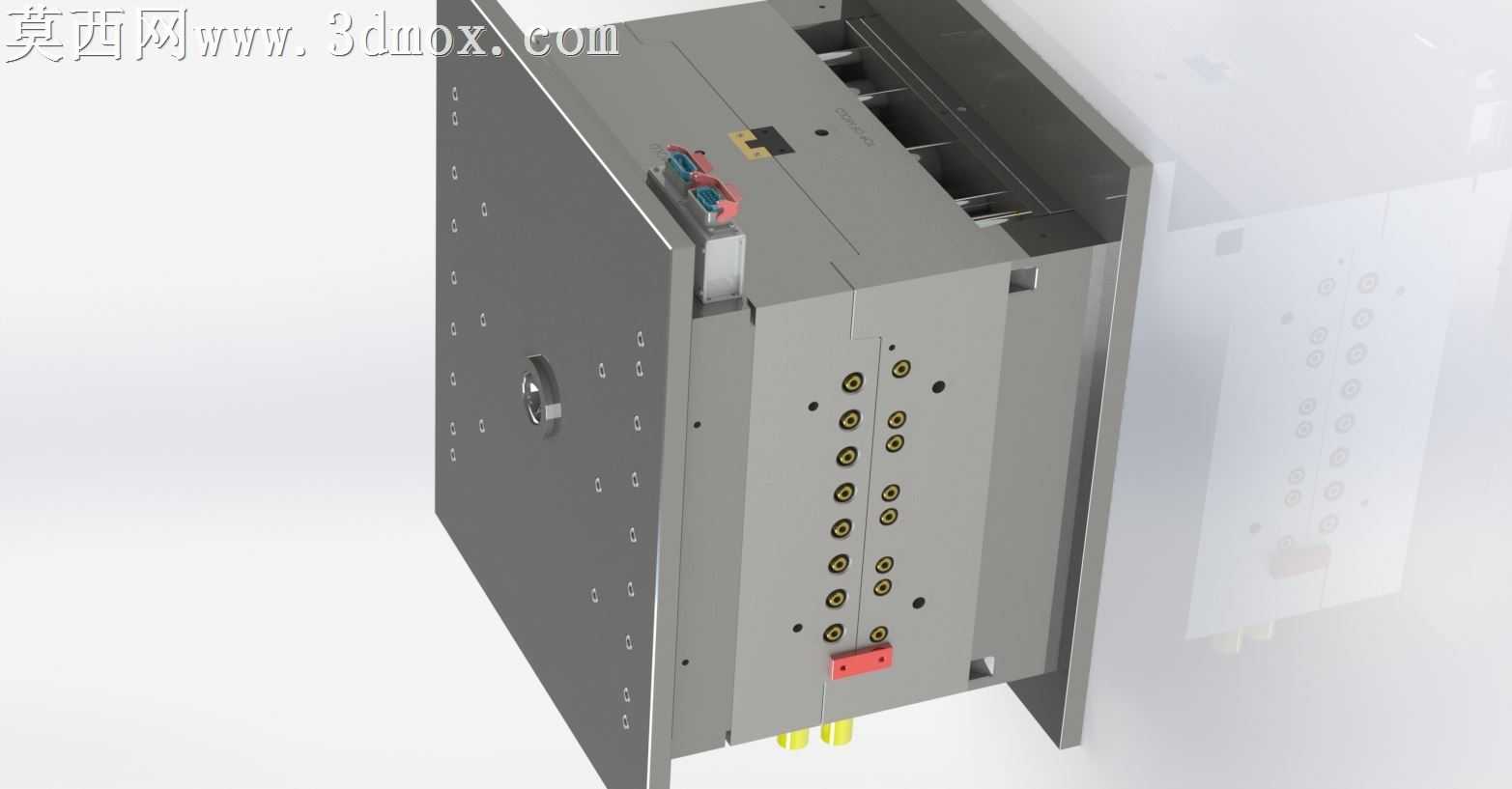

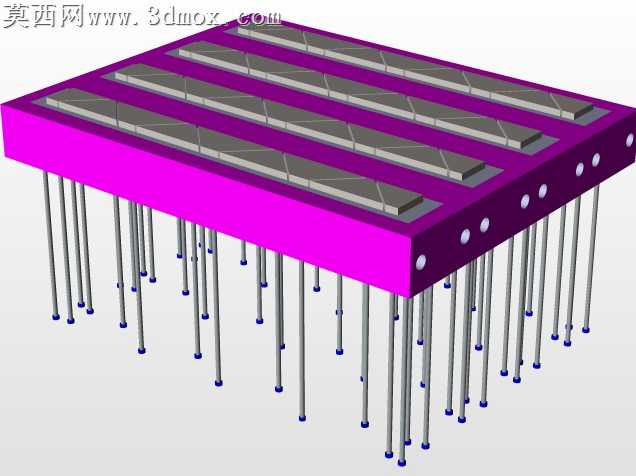

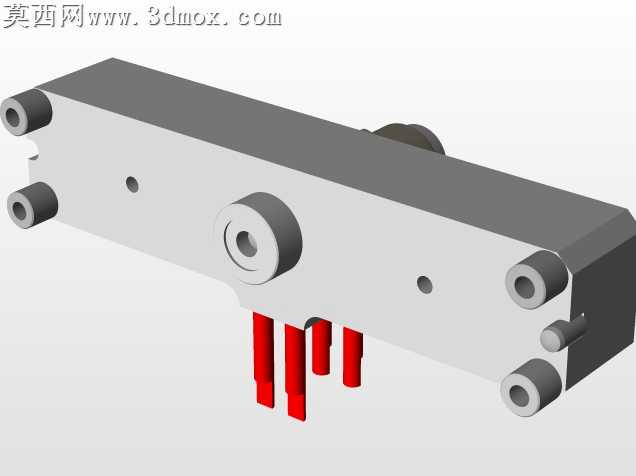

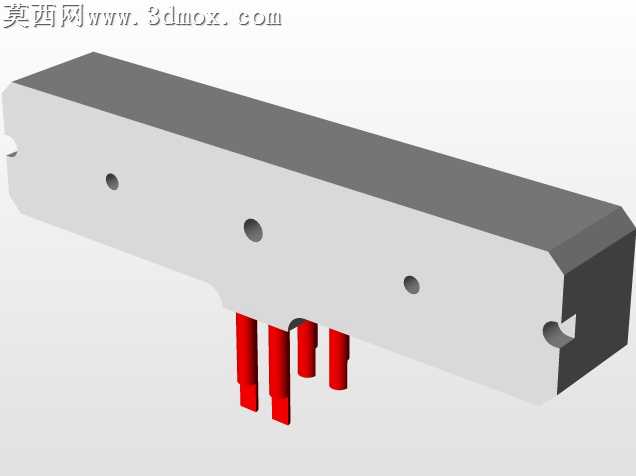

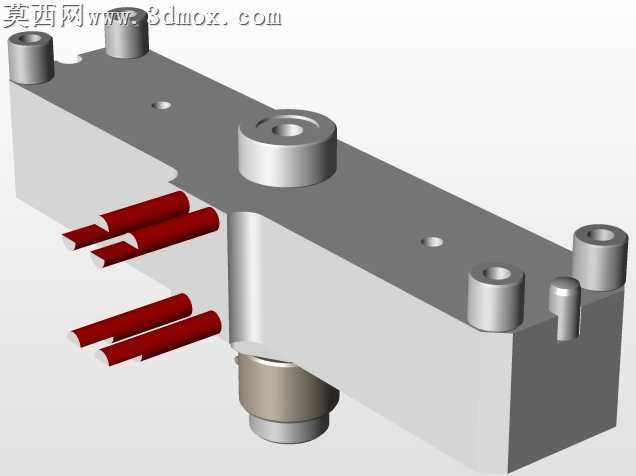

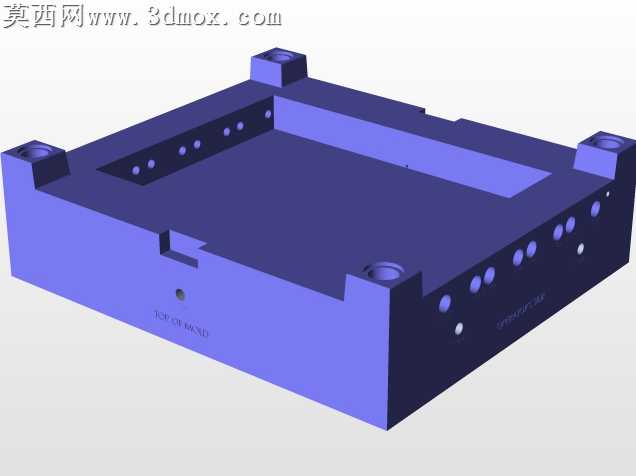

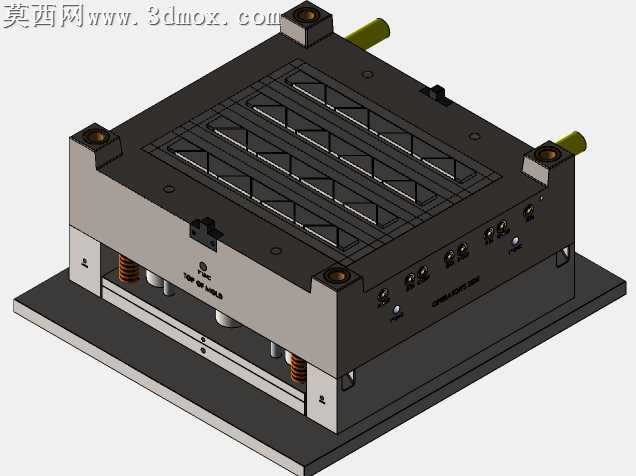

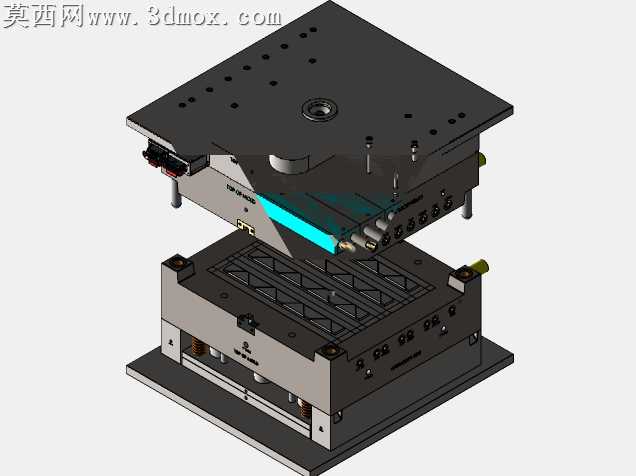

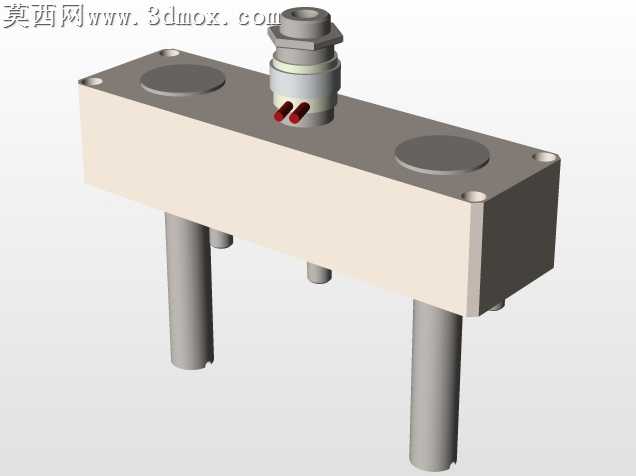

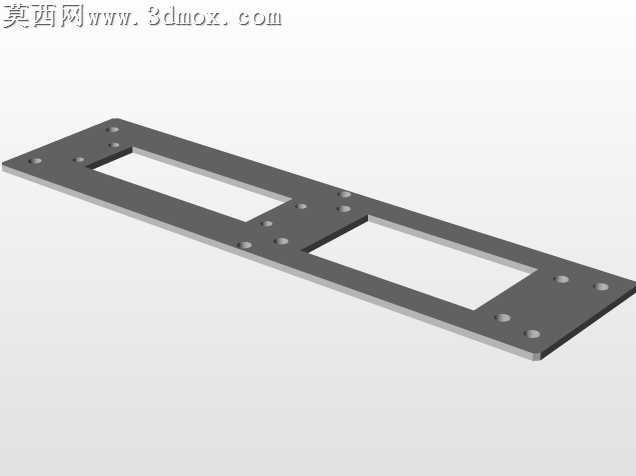

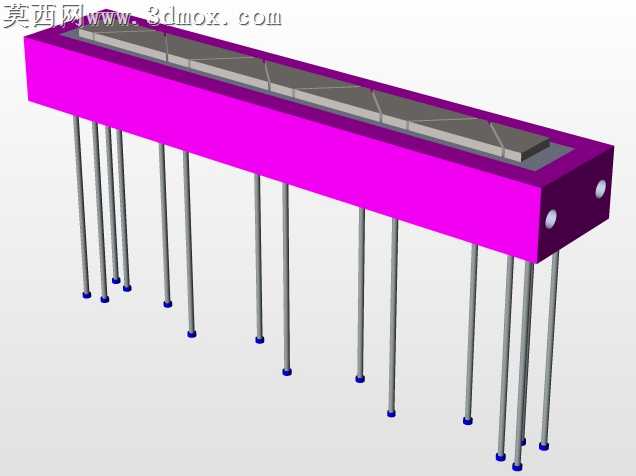

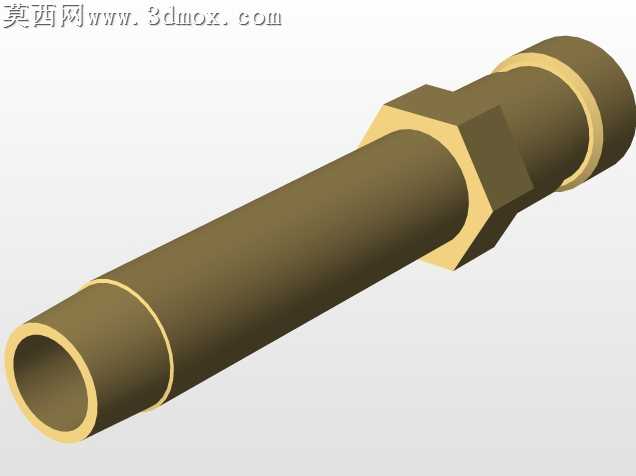

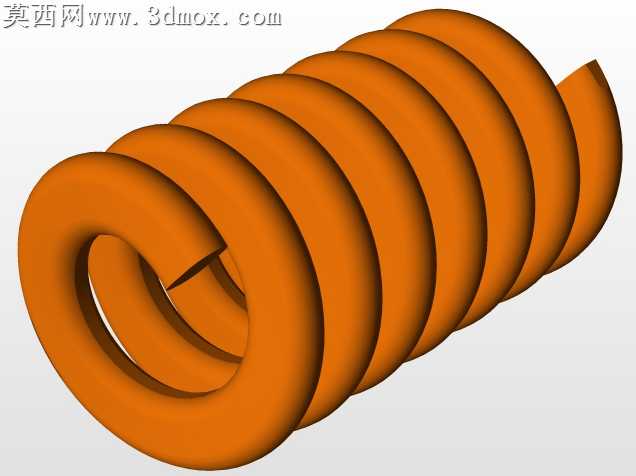

本套塑料注射模具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对模架、型腔、型芯、导向定位机构、浇注系统、冷却回路、排气结构、顶出复位机构逐一进行精细化建模，所有零件配合公差按照注塑生产实际装配要求设定，确保各部件开合模动作无干涉。模型渲染阶段针对不同模具部件赋予对应材质属性：上下模座采用调质钢材材质，还原金属哑光磨砂质感；型腔型芯区域赋予镜面抛光模具钢材质，体现成型面的高精度加工特征；导向导柱、复位弹簧、冷却水嘴等标准件分别赋予镀铬亮面、弹簧钢氧化发黑、黄铜金属材质，通过光影渲染清晰区分不同功能部件，直观展现模具分层装配结构。模具采用四型腔布局设计，可一次注射成型四个塑料制件，有效提升单批次生产效率；排气口采用关闭式结构设计，可在注射充模阶段精准控制排气时序，避免型腔内困气导致的制件烧焦、缺胶、气泡等成型缺陷，同时减少成型过程中溢料飞边的产生。浇注系统采用平衡式流道布局，确保四个型腔进胶压力、充模速度保持一致，保证各型腔成型制件的尺寸精度与外观质量统一；冷却回路采用随形排布设计，紧贴型腔型芯成型区域，可实现模温均匀控制，缩短制件冷却定型周期，提升整体生产节拍。顶出机构采用弹簧复位结构搭配顶针布局，开模后可平稳顶出成型制件，合模时依靠弹簧实现顶出机构精准复位，避免顶针刮伤制件表面；模具整体结构紧凑，各功能模块布局合理，导向定位机构采用高精度导柱导套配合，保证合模时型腔与型芯的对位精度，满足长期连续注塑生产的结构强度与精度稳定性要求，适配750吨规格注塑机安装使用，可实现控制台通风口类塑料零件的批量稳定生产。
