夏普光学粉尘检测传感组件三维结构

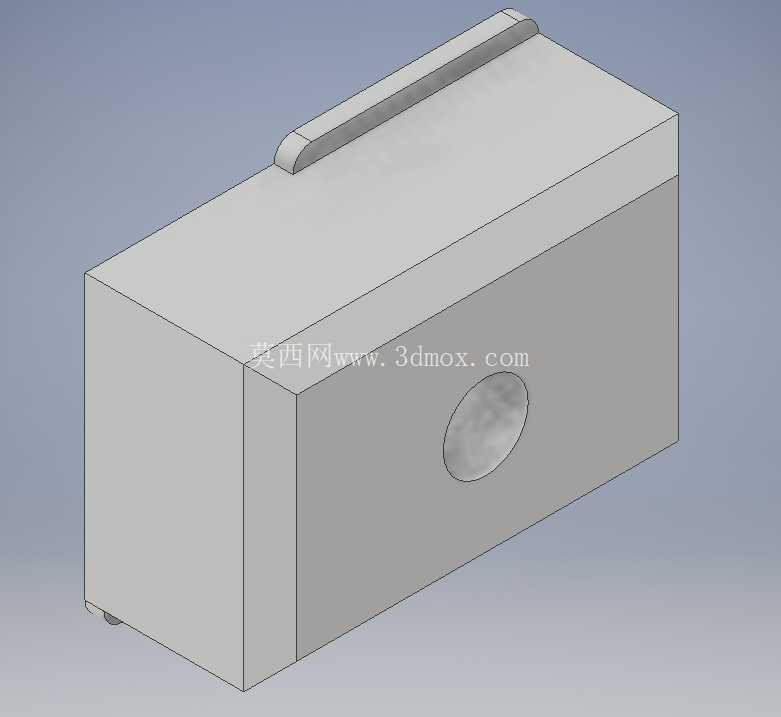

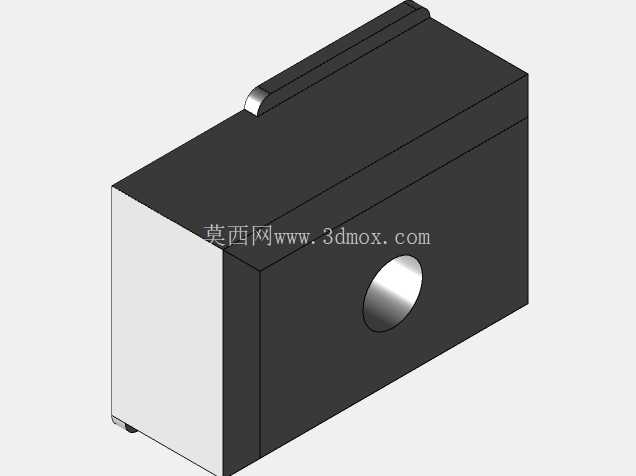

　　在民用空气净化设备、工业扬尘点位监测、车载空气循环系统以及智能家居环境感知模块的开发过程中，光学粉尘传感单元是整套感知系统的核心前端部件，本次呈现的GP2Y系列光学粉尘传感结构，完全围绕实际量产装配需求完成三维建模还原，可直接对接整机结构的装配校核工作。做过空气检测类设备结构开发的工程师都清楚，这类光学传感组件的安装边界直接决定了整机气路的设计走向，模型还原了该款传感器的长方体主体结构，侧面预留的光学检测窗口位置、顶部的接插结构凸台、底部的定位小凸点都完全按照实物测量尺寸还原，在做整机装配时，不需要额外调整安装位的避让空间，可直接将模型导入装配体完成干涉检查。从实际使用场景来看，这款传感器依靠光学散射原理完成空气中悬浮颗粒物的浓度检测，区别于传统的称重法检测设备，它的体积足够小巧，能够嵌入到壁挂式新风机、桌面空气净化器、便携式空气质量检测仪甚至是带空气检测功能的空调内机中，不需要占用过多的整机内部空间。建模过程中特意保留了传感器外壳的拔模斜度、边角的圆角过渡特征，这些细节在做结构开模验证时能够直接作为参考，避免后续开模过程中出现壁厚不均、拔模角度不足的问题。

　　很多工程师在选型这类传感部件时，往往只关注电气参数，忽略了外形安装尺寸的匹配度，比如传感器侧面的光学窗口不能被结构件遮挡，否则会直接影响光线的发射与接收，导致检测数据出现偏差，模型中清晰标注了光学窗口的中心位置、窗口的有效直径范围，在设计安装固定支架时，可以直接以这个窗口作为定位基准，保证气路的进气口正对检测区域，让含尘气流能够顺利通过光学检测腔，提升检测的响应速度。顶部的接插凸台是用来连接排线插座的，建模时还原了凸台的高度与两侧的限位卡扣结构，在设计整机内部走线空间时，需要在凸台上方预留足够的排线插拔空间，避免后期生产装配时无法顺利插接线缆，也防止排线弯折角度过大导致线芯断裂。

　　底部的两个小型定位凸点，是用来和PCB板上的定位孔配合的，在做控制板布局时，可以直接对应凸点的位置预留定位孔，焊接时能够快速完成传感器的对位，减少生产环节的对位调整时间。从功能设计逻辑来看，这款传感器的外壳采用了半封闭结构，既能够阻挡外界杂散光进入光学检测腔干扰检测结果，又预留了气流进出的缝隙，保证空气能够自然流通进入检测区域，外壳的壁厚设计均匀，既能够满足结构强度要求，避免装配过程中出现外壳变形，又不会过度增加整体重量，适合在轻量化的便携式检测设备中使用。

　　在做设备结构验证时，将这个模型导入装配环境后，可以直接模拟传感器的安装过程，检查固定螺丝的安装空间是否充足，周边的结构件是否会遮挡光学窗口，排线接插时是否会和周边的元器件产生干涉，这些校核工作如果等到实物打样阶段再调整，会浪费大量的开模修改成本，而精准的三维模型能够在设计阶段就把这些潜在的装配问题排查完毕。对于做环境监测类设备开发的团队来说，这类标准化的传感部件三维模型，能够大幅缩短整机的结构开发周期，不需要工程师自己再去对实物进行逆向测绘，直接调用模型就可以完成整体布局，把更多的精力放在气路优化、电路抗干扰设计这些核心环节上。另外，模型还原的外壳表面质感、分模线位置都和实物保持一致，在做产品渲染展示时，也可以直接调用这个模型完成产品内部结构的爆炸图制作，不需要额外做外观的修整工作。
