GY-SGP40气体检测传感模块结构设计

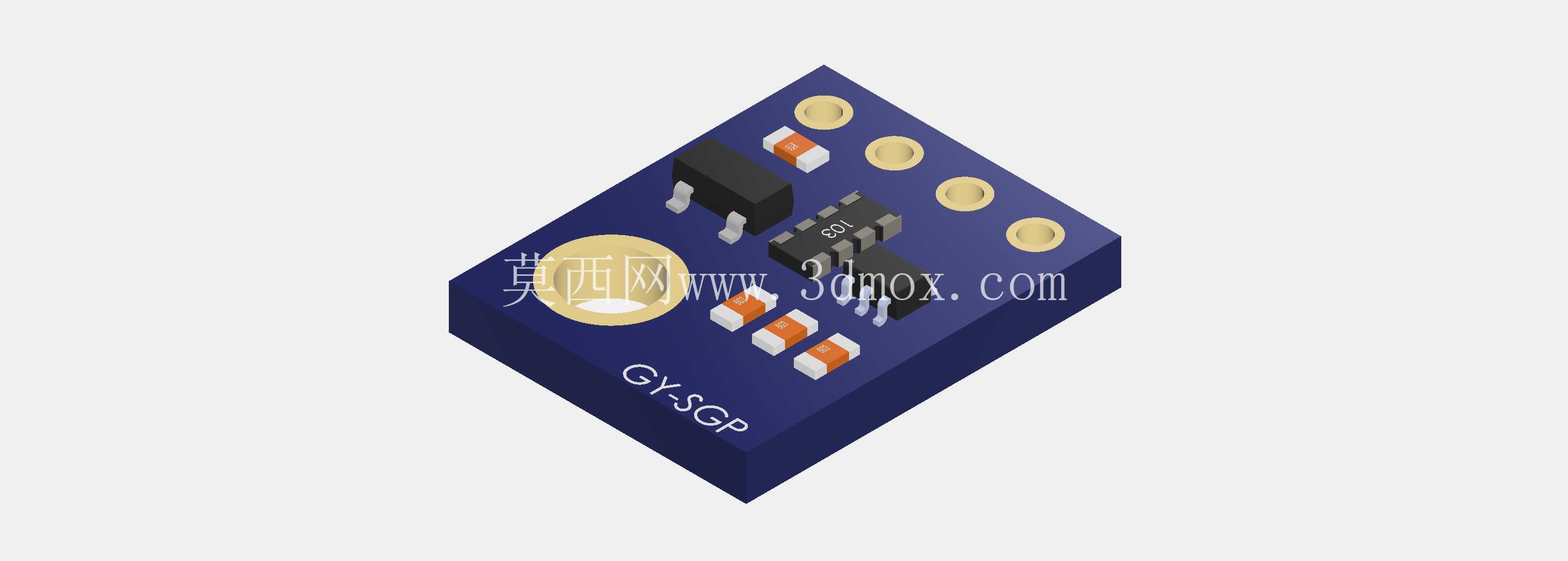

　　在室内空气质量监测、工业环境VOC巡检、新风系统联动控制、便携式气体检测设备开发等场景中，气体传感模块的结构合理性直接决定设备的装配效率、检测精度与长期运行稳定性，GY-SGP40模块的三维结构设计正是围绕这类工程实际需求展开。从结构布局来看，模块采用标准四层PCB基板作为承载主体，基板外形为规整矩形，四个角位预留直径统一的金属化安装孔，孔位间距严格遵循通用传感模块的安装规范，可直接适配市面主流的传感器转接板、设备安装仓的固定螺柱，无需额外加工转接件，能大幅缩短终端设备的结构开发周期。核心检测芯片SGP40布置在PCB板的中心区域，周边预留足够的爬电距离与空气流通间隙，避免周边元器件发热干扰检测元件的温度补偿精度，同时保证检测气路能顺畅接触芯片表面的感测材料，减少气流死角带来的检测响应滞后问题。板载的电源滤波电容、限流电阻、信号调理元件按照信号流向依次排布在核心芯片两侧，电源输入端的滤波电容尽可能靠近供电引脚布置，最大限度降低电源纹波对检测信号的干扰，信号输出路径做了等长处理，保证数字信号传输的完整性，适配I2C通讯的长距离传输要求。

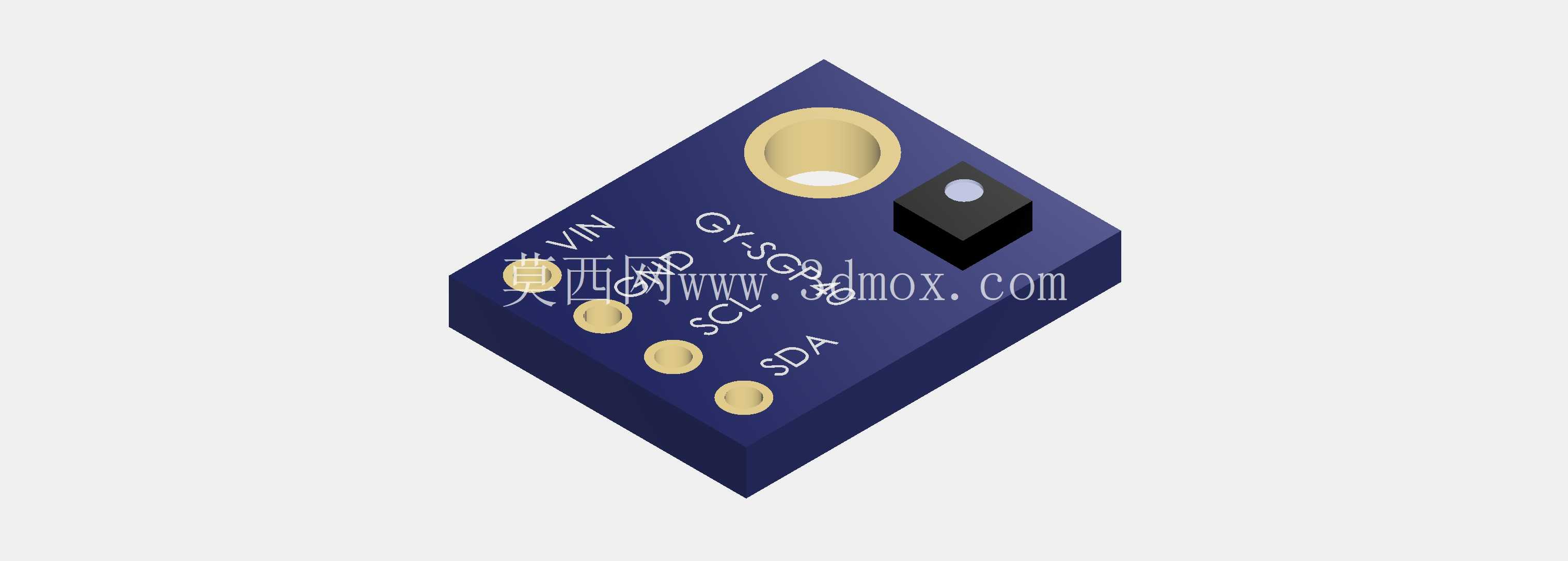

　　模块的接插件采用标准2.54mm间距排针接口，布置在PCB的一侧边缘，接口引脚定义完全兼容同系列其他气体传感模块的引脚顺序，工程师在做设备升级替换时，无需修改原有PCB的走线定义，直接替换模块即可完成硬件迭代，降低改型成本。从安装边界来看，模块整体高度控制在较低范围，板上最高元件为接插件排针，其余阻容元件、核心芯片的高度均低于排针顶面，在嵌入式安装场景中，可直接将模块贴合安装在设备仓内壁，不会和仓内其他结构件产生干涉，对于空间紧凑的便携式检测设备，这种低高度设计能有效压缩设备整体厚度。

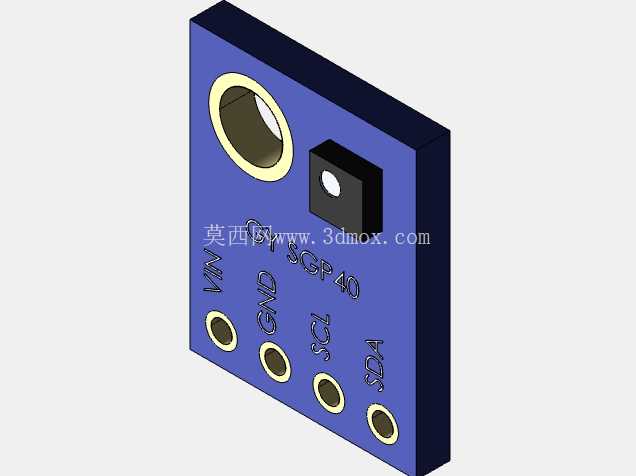

　　模块的PCB边缘做了圆角处理，避免装配过程中板边毛刺划伤操作人员或损坏周边线材，四个安装孔周边做了露铜加固处理，多次拆装也不会出现孔位铜箔脱落的问题，提升模块的可维护性。在气路设计层面，核心检测芯片上方没有布置过高的遮挡元件，保证空气可以自然对流经过感测区域，对于需要主动进气的检测设备，也可以直接在模块上方加装导气槽，无需额外调整板上元件位置，导气槽的安装空间已经在结构设计时做了预留，不会和板上元件产生碰撞。模块的丝印标识清晰标注了引脚定义、模块型号与安装方向，装配时可以快速识别对位，减少反向安装的失误率，丝印位置避开了安装孔与焊接区域，不会因为焊接高温或螺丝紧固摩擦导致标识脱落。

　　从实际应用适配性来看，该模块的结构尺寸可以直接嵌入到智能家居的空气净化器面板、新风系统的回风检测位、工业手持VOC检测仪的传感仓、车载空气质量检测装置的内部安装位，不同场景下的安装固定方式都能通过四个角位的安装孔实现，既可以用铜柱螺接固定，也可以用高温双面胶粘贴固定，适配不同的装配工艺要求。在结构强度设计上，PCB板选用标准1.6mm厚度的FR-4基材，能承受常规装配过程中的弯折应力，板上较重的元件比如接插件、大尺寸电容都做了焊盘加大处理，提升焊接牢固度，在设备受到常规振动冲击时，不会出现元件脱落的问题。模块的整体布局充分考虑了生产加工的便利性，所有元件都布置在PCB的同一面，采用SMT贴片工艺即可完成全部焊接，无需额外的波峰焊或手工补焊工序，能有效提升批量生产的加工效率，降低生产成本。对于需要做三防处理的应用场景，模块的元件排布间隙足够，三防漆可以均匀覆盖在板身表面，不会出现元件间隙过小导致的漆体积聚问题，同时核心检测芯片表面预留了遮蔽位置，涂覆三防漆时可以快速遮蔽感测区域，避免感测材料被漆层覆盖影响检测精度。
