AS5600旋转角度传感器模块结构设计

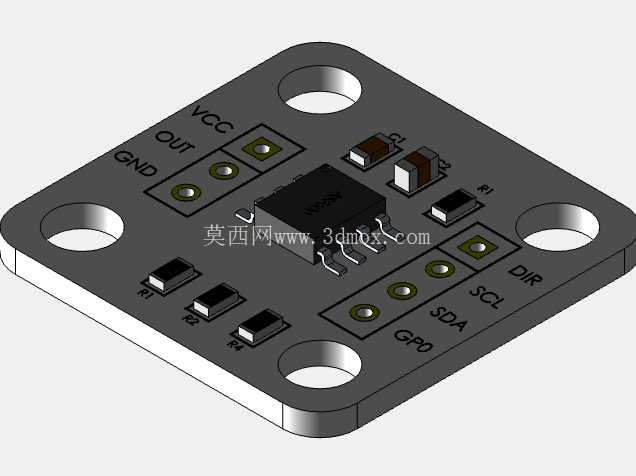

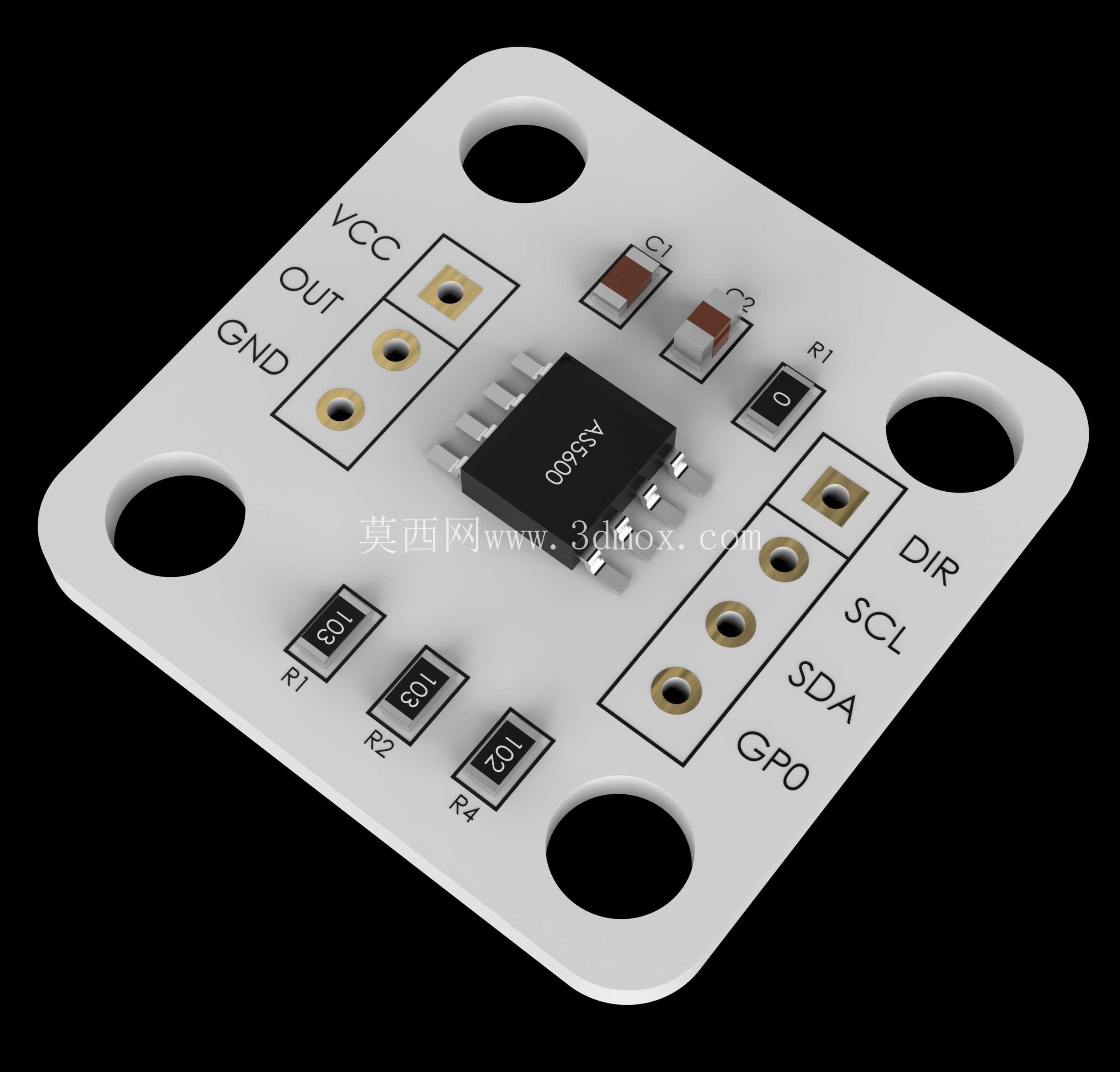

　　设计时首先确定了方形基板的整体轮廓，四个角位预留了标准安装孔位，孔位的间距匹配常用的M2螺丝安装规格，安装孔周边做了环形的铺铜避让，避免螺丝拧紧时刮伤表层走线造成短路，同时孔位的沉台深度做了精准控制，保证螺丝锁紧后螺帽不会突出基板表面，不会干涉周边转动部件的运行轨迹。电路布局层面，核心的AS5600芯片布置在基板中心位置，这个位置是磁信号检测的最优区域，实际使用时配套的径向充磁磁铁需要正对芯片中心，安装间隙控制在1-3mm区间即可获得稳定的检测信号，芯片周边的阻容元件按照信号流向依次排布，电源输入端的滤波电容靠近芯片VCC引脚布置，尽可能缩短电源走线长度，降低电源纹波对角度检测精度的干扰；I2C通讯的上拉电阻布置在SCL、SDA引脚的出线侧，既保证信号完整性，也不会占用核心检测区域的空间。在工业自动化控制、机器人关节位置反馈、智能旋钮交互、舵机角度校准这类需要非接触式角度检测的场景里，磁编码式角度传感器的应用占比逐年提升，AS5600作为常用的12位高精度磁角度传感芯片，对应的模块化设计需要兼顾安装适配性、电路可靠性与接线便利性，本次呈现的模块结构就是围绕实际工程落地需求完成的三维设计。从实际使用场景出发，这类传感模块常被安装在小型转动机构的端侧，比如桌面级机械臂的关节转轴处、3D打印机的挤出机旋转检测位、智能调光旋钮的底座内，这些场景的安装空间普遍紧凑，同时要求模块具备足够的结构强度，不会因为日常装配、设备运行振动出现电路板变形、元件虚接的问题。

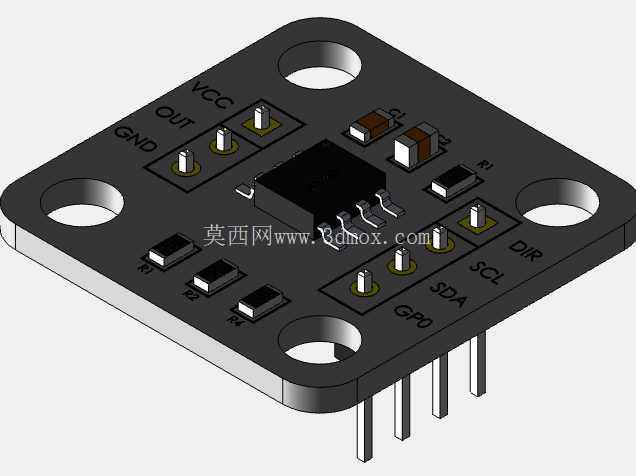

　　接线接口做了两组冗余设计，一侧是3Pin的模拟输出接口，对应VCC、GND、OUT引脚，适配需要模拟电压信号输出的简易控制系统；另一侧是4Pin的数字接口，对应DIR、SCL、SDA、GPO引脚，满足需要I2C通讯读取原始角度数据、配置芯片参数的使用需求，所有接口都采用标准的2.54mm排针间距，兼容市面上通用的杜邦线、端子线连接，不需要额外定制转接线材，降低现场装配的物料成本。基板的边角做了R2的圆角处理，避免装配时锋利的板边划伤操作人员的手部，也减少模块在狭小空间内安装时与周边结构件的剐蹭；丝印层清晰标注了每个引脚的功能定义，即使没有配套的说明书，现场接线时也能快速识别引脚定义，减少接错线导致的芯片烧毁风险。

　　从安装边界来看，模块整体厚度控制在5mm以内，包含排针的总高度不超过10mm，能够嵌入到大部分小型转动机构的预留安装槽内，不需要额外改动原有设备的结构尺寸；四个安装孔的中心距为22mm*22mm，匹配常用的传感器安装支架孔位，既可以通过螺丝直接固定在塑料支架上，也可以配合铜柱实现层叠安装，适配不同设备的安装空间要求。实际选型使用时，这个模块的结构设计不需要额外做结构防护处理，基板采用FR-4材质，表层做了阻焊层覆盖，具备基础的防潮、防氧化能力，能够满足常规工业环境下的使用要求；如果是在多粉尘、高湿度的特殊场景使用，只需要在模块外部增加一个薄型的塑料防护壳，预留出磁铁对应的检测窗口即可，不需要重新设计电路布局。

　　在做三维建模的过程中，所有元件的封装尺寸都按照实际物料的实测尺寸绘制，排针的高度、阻容元件的厚度、芯片的本体高度都做了1:1还原，能够直接用于整机的结构干涉检查，不需要导入模型后再反复调整元件位置；安装孔的位置公差控制在±0.1mm以内，加工后的实物能够直接与现有支架匹配，不会出现孔位错位无法安装的问题。对于结构设计从业者来说，这个模块的三维模型可以直接嵌入到各类需要角度检测的设备装配体中，提前验证安装空间、走线路径是否合理，减少样机打样阶段的结构修改次数；对于设备选型人员来说，可以通过模型直观了解模块的接口位置、安装尺寸，快速判断是否适配现有设备的安装空间，不需要等待实物样品到位再做适配性验证。
