带压实斗的循环式斗式输送设备结构设计

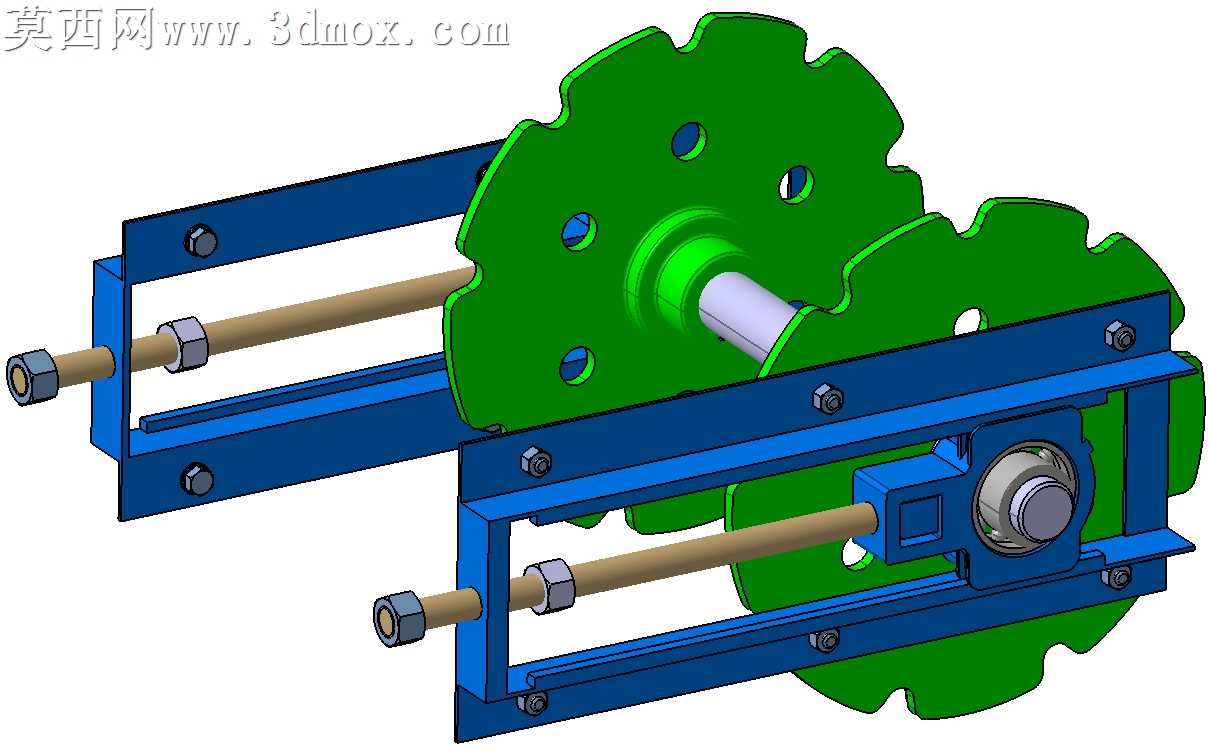

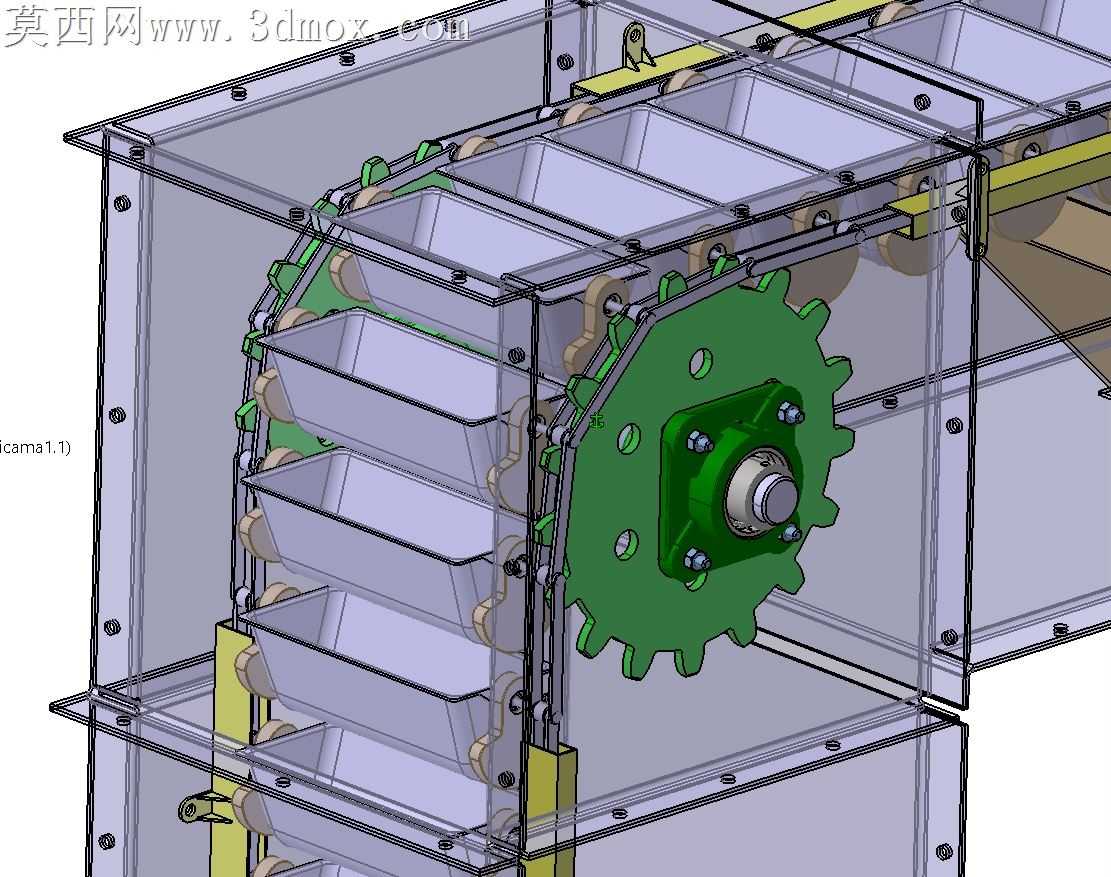

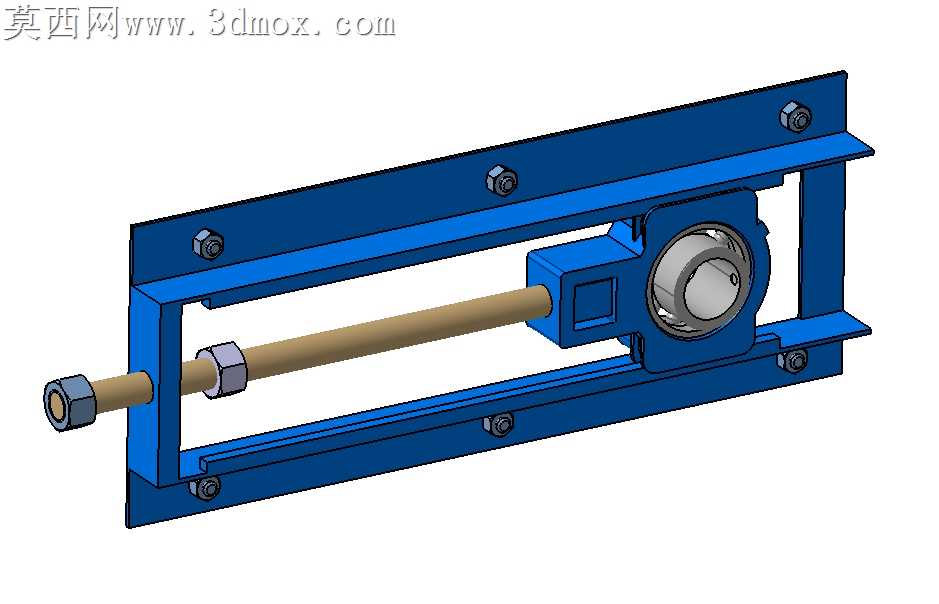

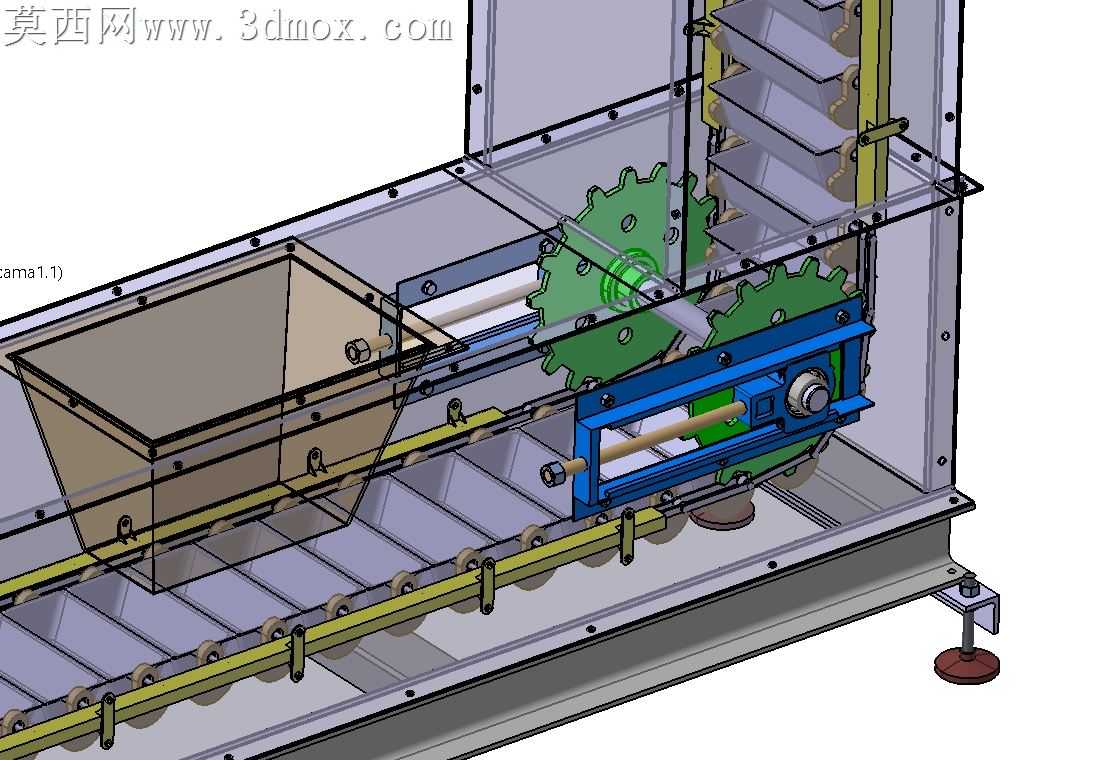

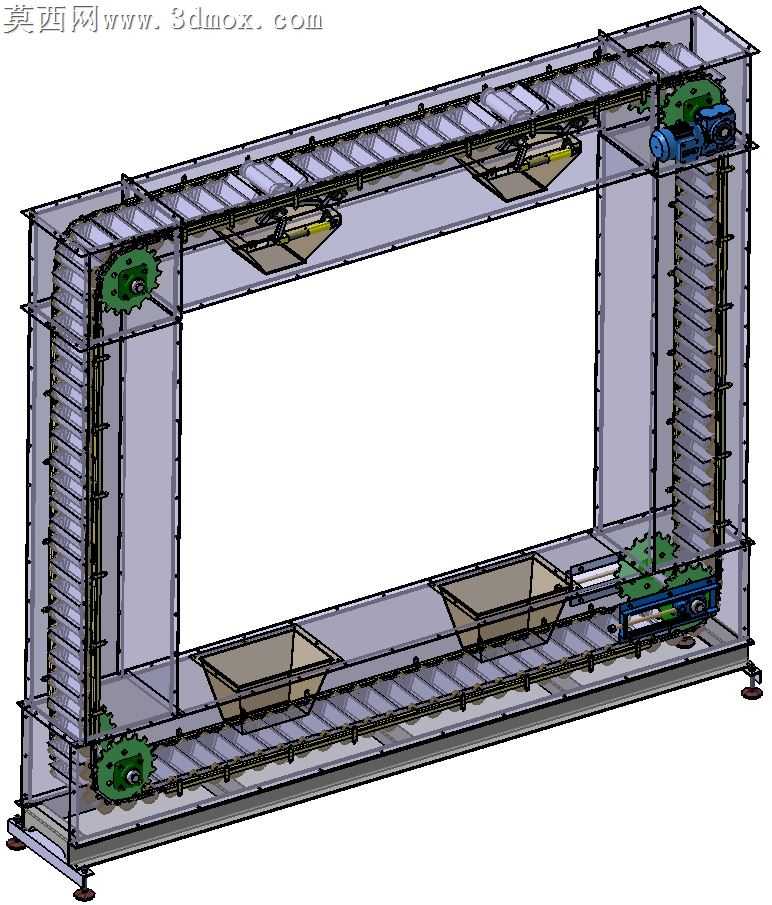

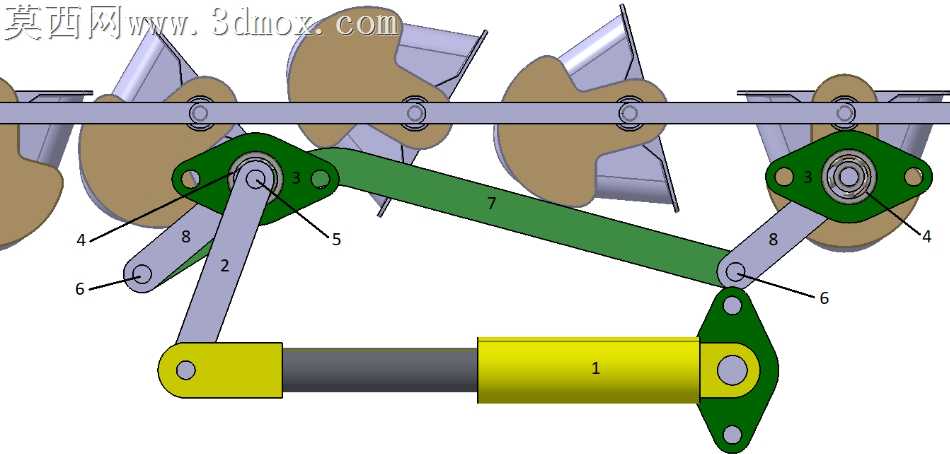

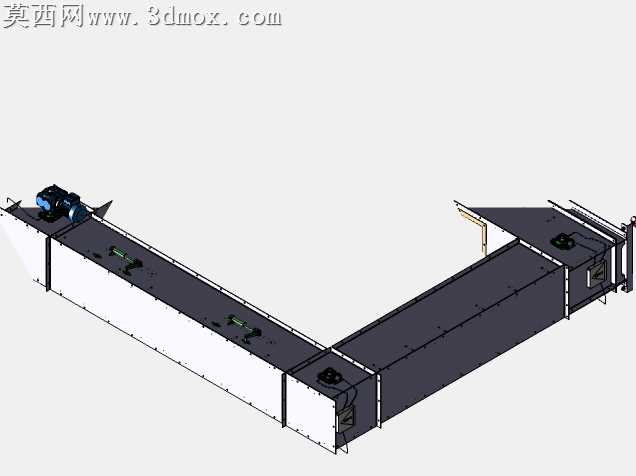

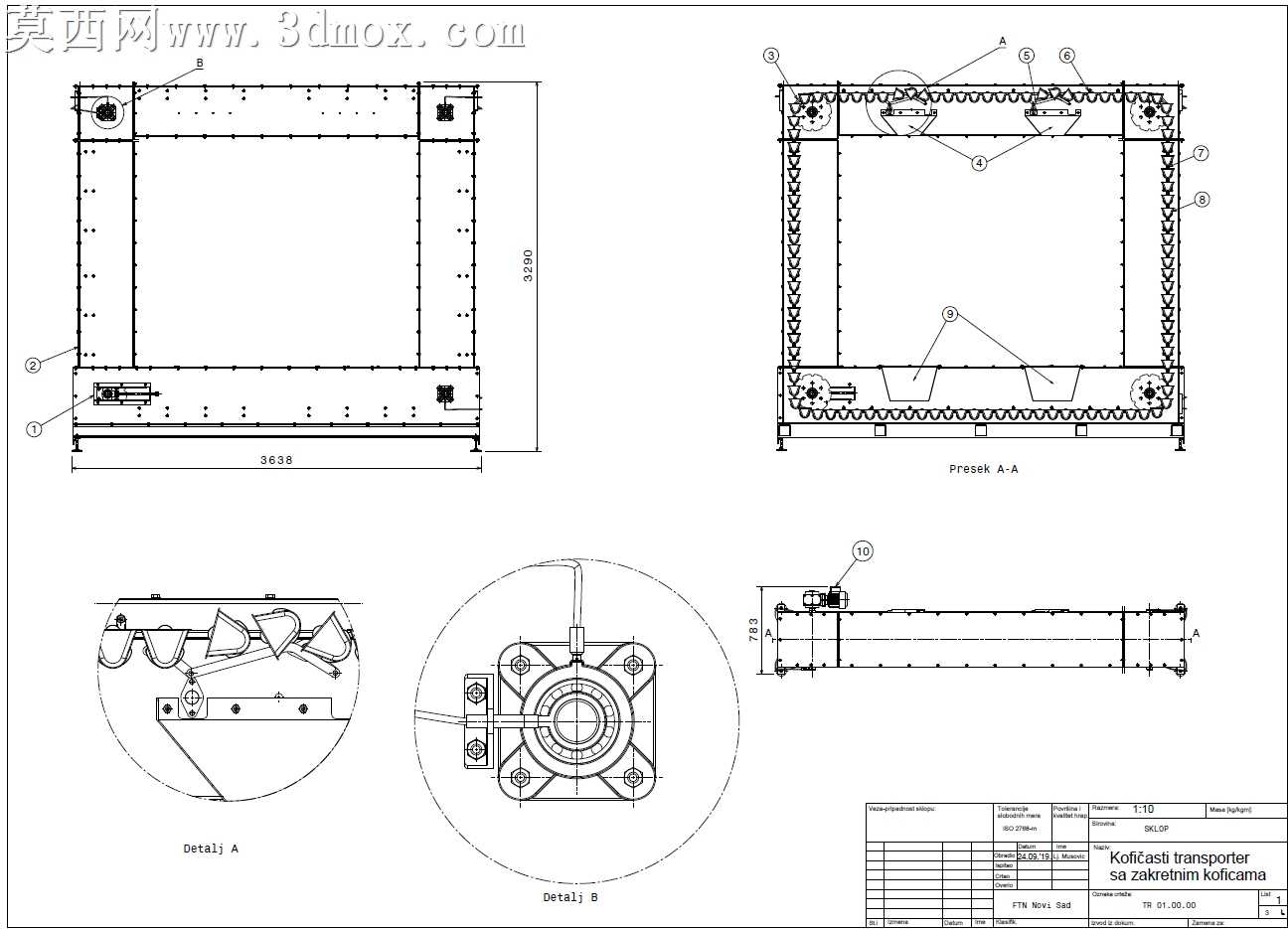

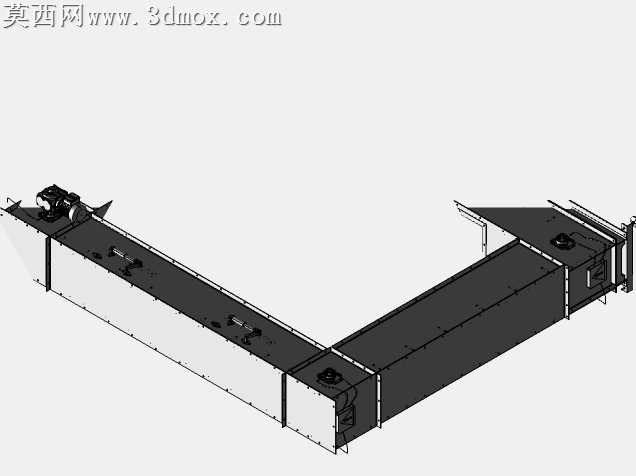

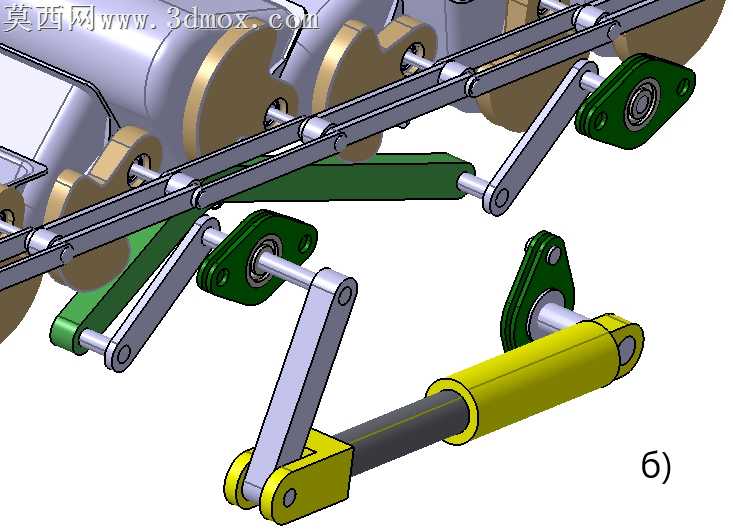

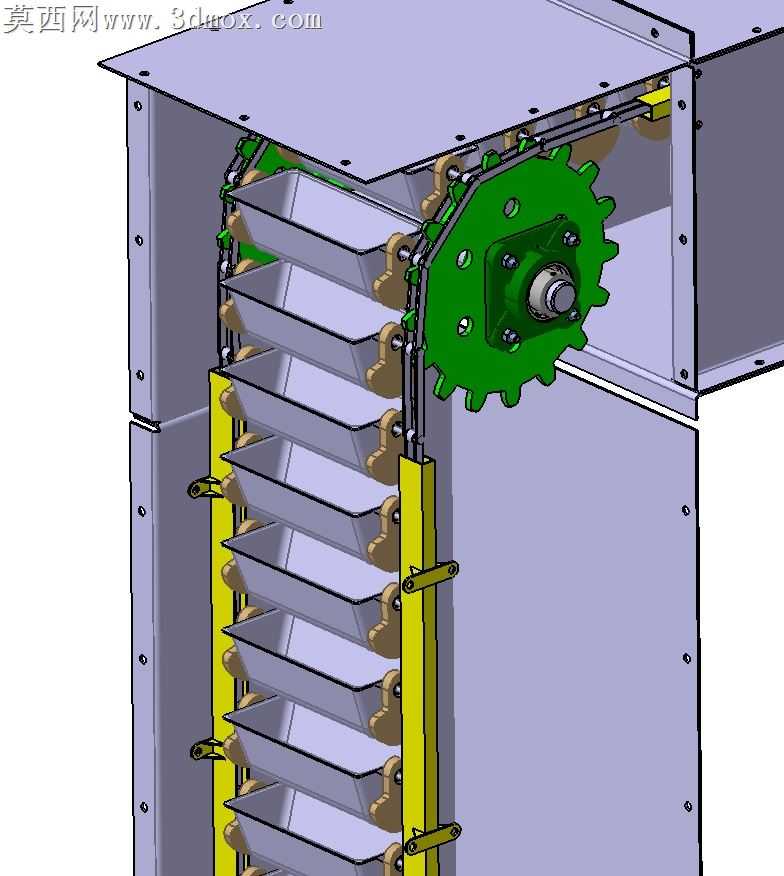

本作品为带压实功能斗的斗式输送机三维建模成果，整体采用闭环循环式框架布局，建模过程中严格遵循机械设计规范对各部件进行参数化搭建，确保各运动部件无干涉、装配关系完全匹配实际生产装配逻辑。模型主体采用方通型材搭建矩形闭环机架，机架底部配置可调式支撑脚杯，可实现安装过程中的水平度调节，抵消地面不平整带来的安装误差，保障设备运行稳定性。传动系统采用双侧滚子链条闭环排布，上下两端分别配置从动链轮与主动链轮组，主动链轮端配套集成减速驱动单元，通过键连接实现动力传递，驱动端设置有过载保护结构的安装位，可适配不同工况下的负载保护需求。输送载具为带压实功能的专用料斗，料斗通过专用连接耳座与双侧链条固定连接，料斗内壁做了顺滑过渡处理，避免物料输送过程中出现粘黏残留，料斗的压实结构可在装料工位完成物料的初步压实，减少输送过程中的物料撒漏，提升单次输送的物料装载量。上下层输送轨道均配置导向耐磨条，对料斗的运行轨迹进行精准限位，避免链条高速运行过程中料斗出现晃动偏移，轨道与机架采用螺栓可拆卸连接，方便后期磨损后的维护更换。张紧机构设置在机架上部的从动链轮端，采用螺杆调节式张紧结构，可根据链条的实际磨损伸长量灵活调节张紧行程，保障链条始终处于合适的张紧状态，避免跳齿、脱链等故障发生。建模过程中对所有钣金件、机加工件、标准件都赋予了对应材质属性，机架型材赋予哑光金属漆材质，链条、链轮等传动部件赋予调质钢材质，料斗部分赋予耐磨不锈钢材质，驱动单元的电机、减速机外壳分别赋予对应工业涂装材质，渲染效果贴合工业设备真实质感。整体结构设计兼顾了输送效率、运行稳定性与维护便捷性，可直接作为散料垂直+水平组合输送场景的方案设计参考，也可用于同类输送设备的结构优化、非标改型的设计基础模板，各部件的建模精度满足后续工程出图、运动仿真、干涉检查的使用需求，可直接导入对应模块进行后续的工程化设计验证。
