金属板链式传送带输送设备结构设计

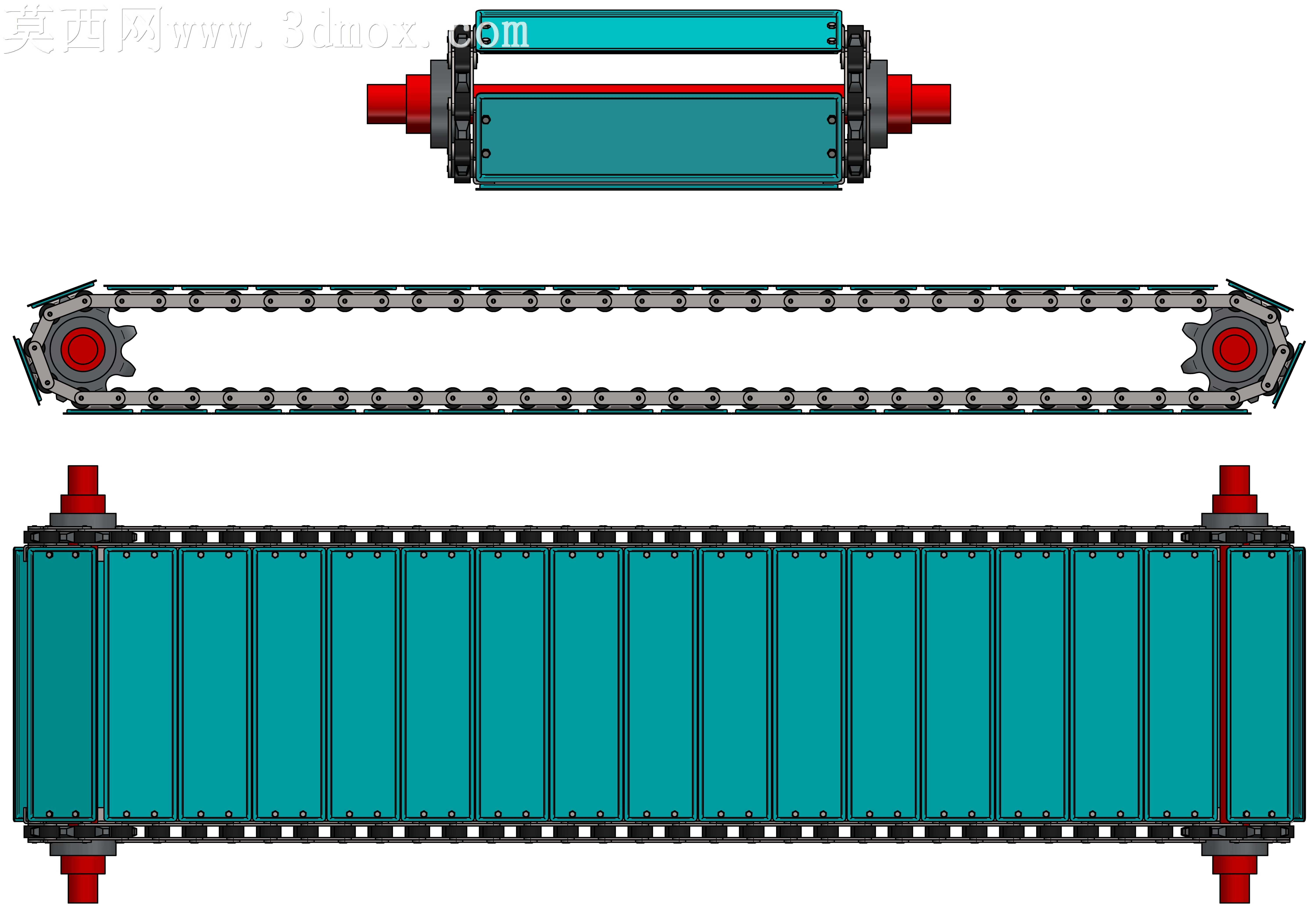

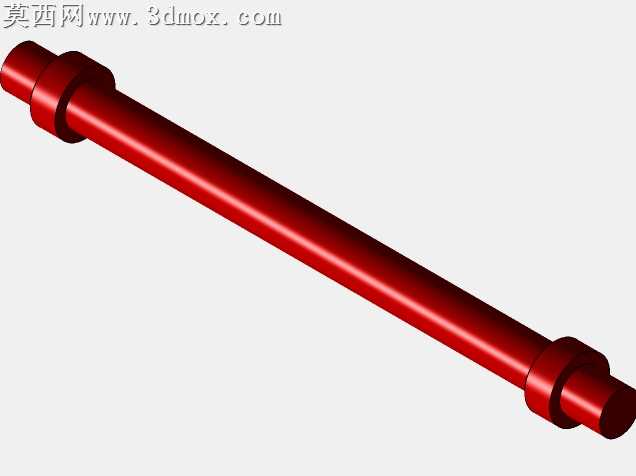

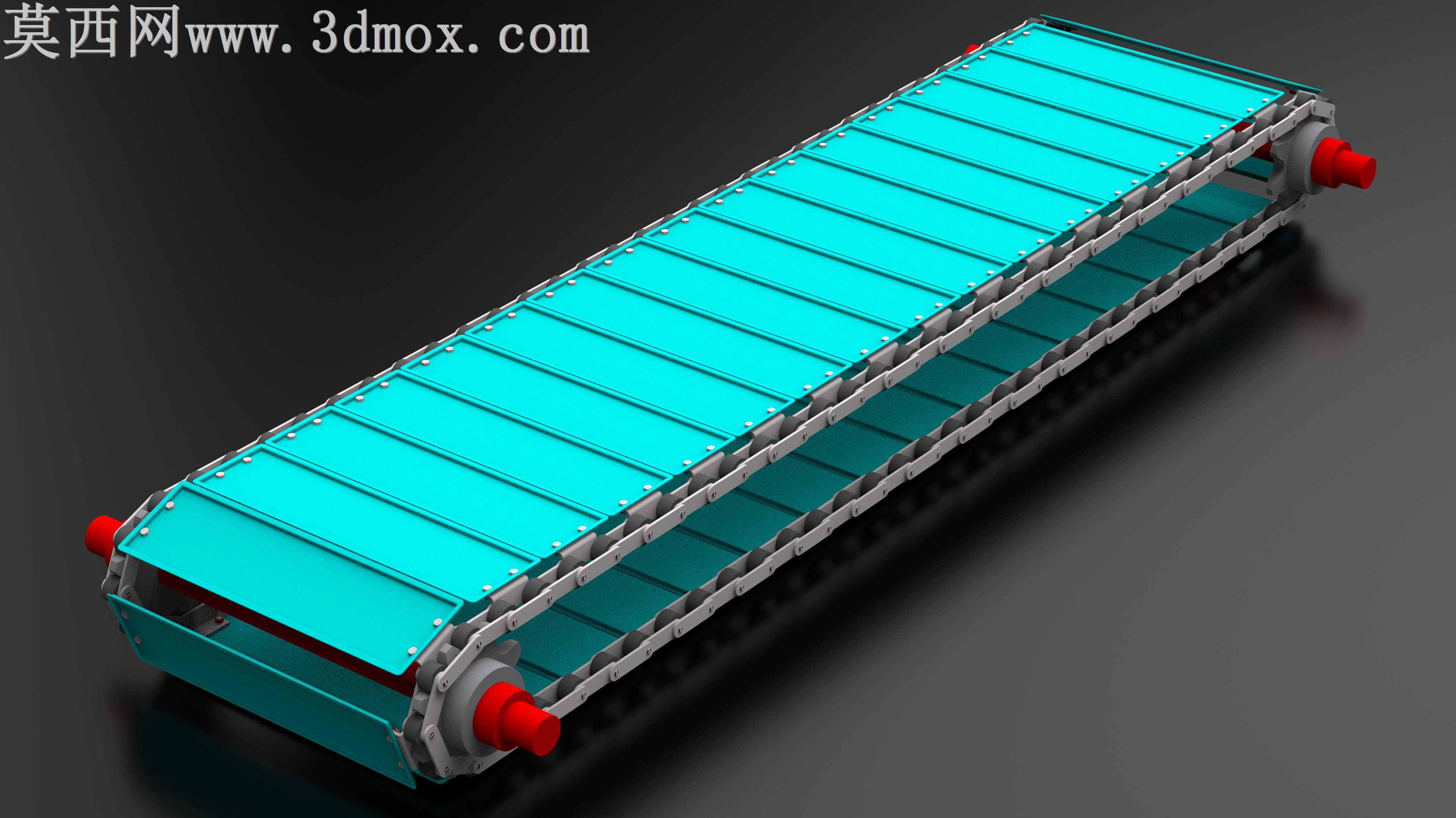

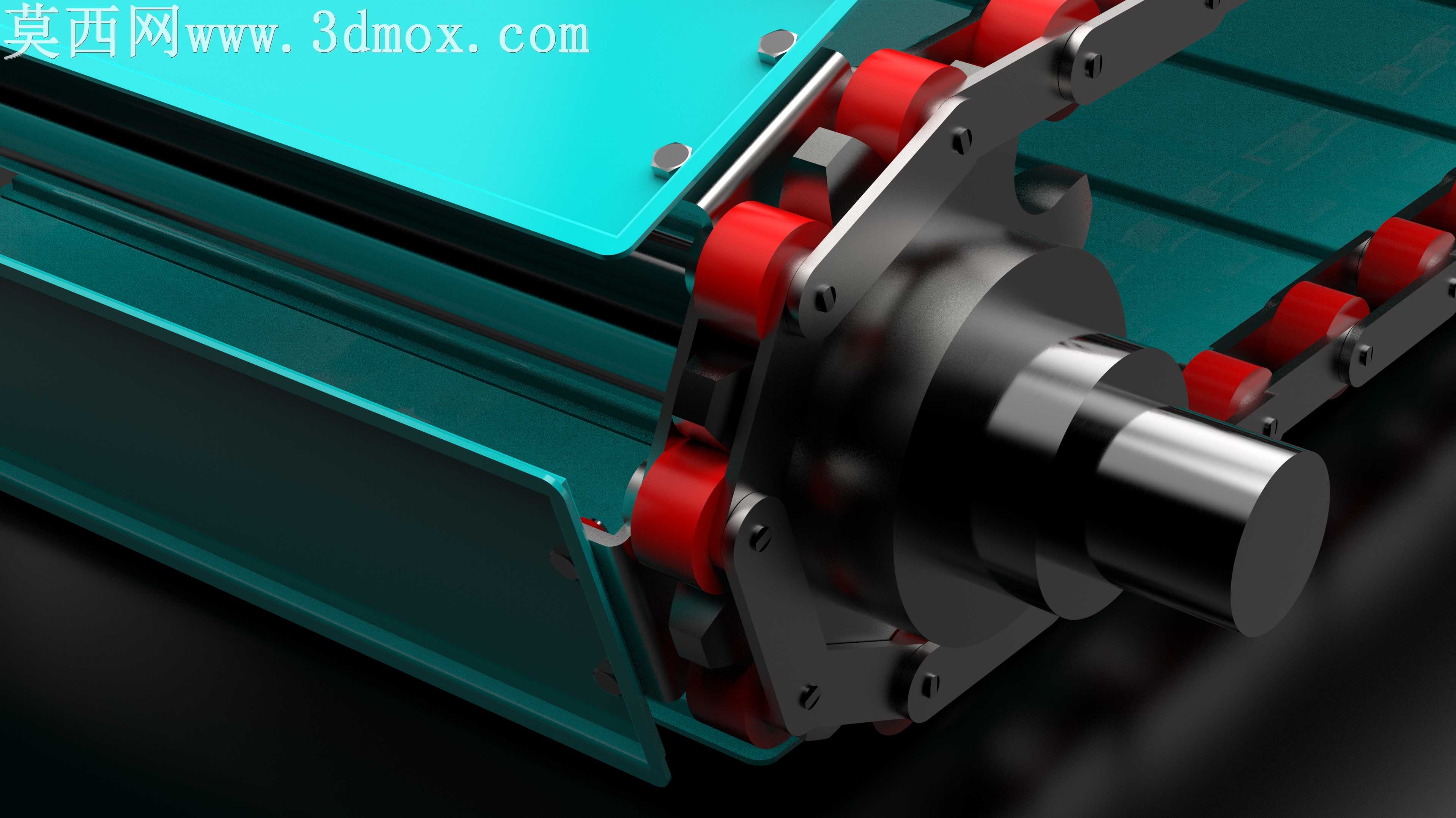

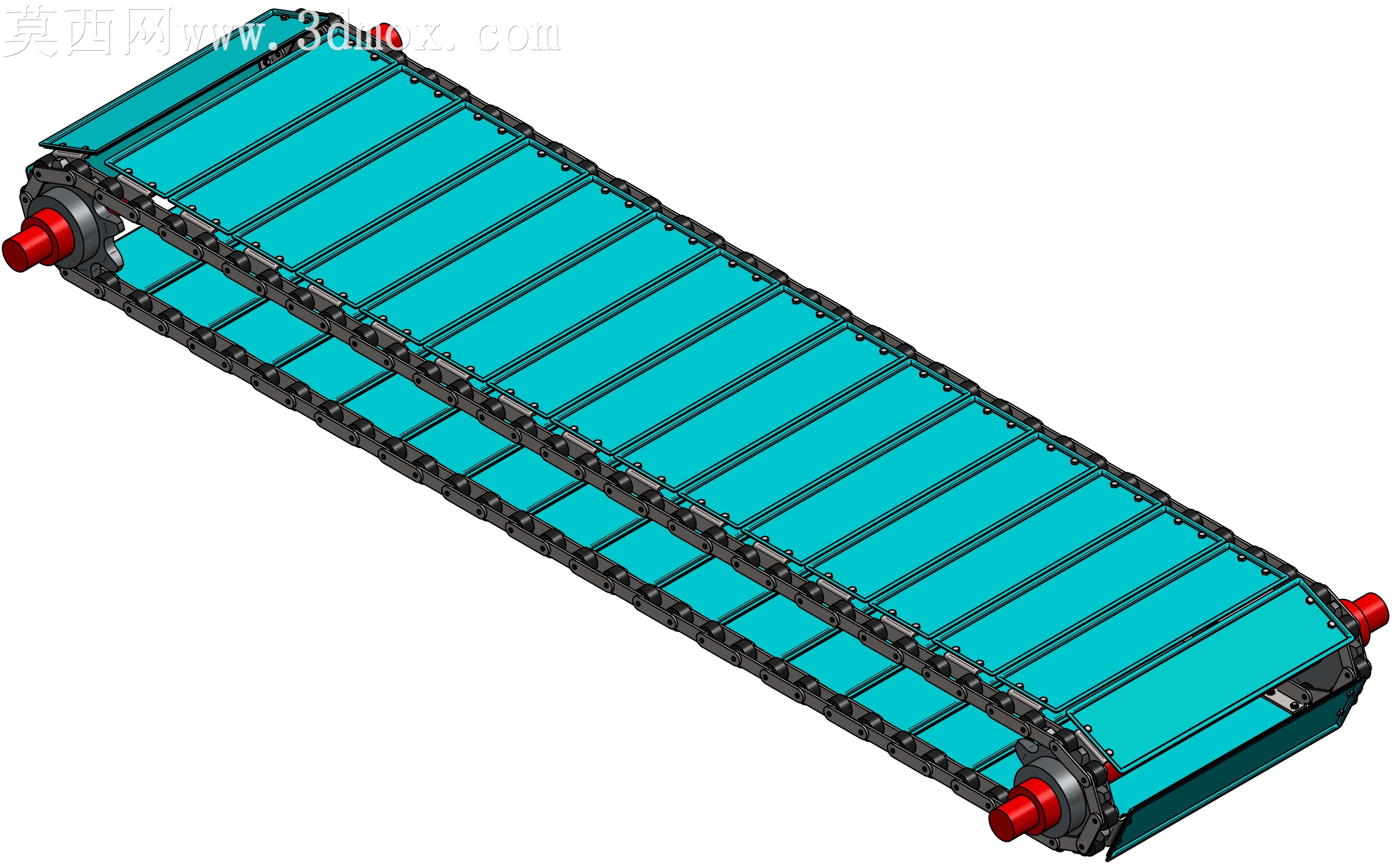

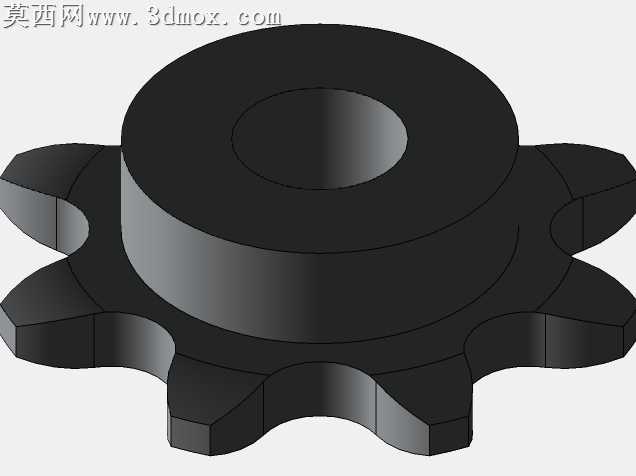

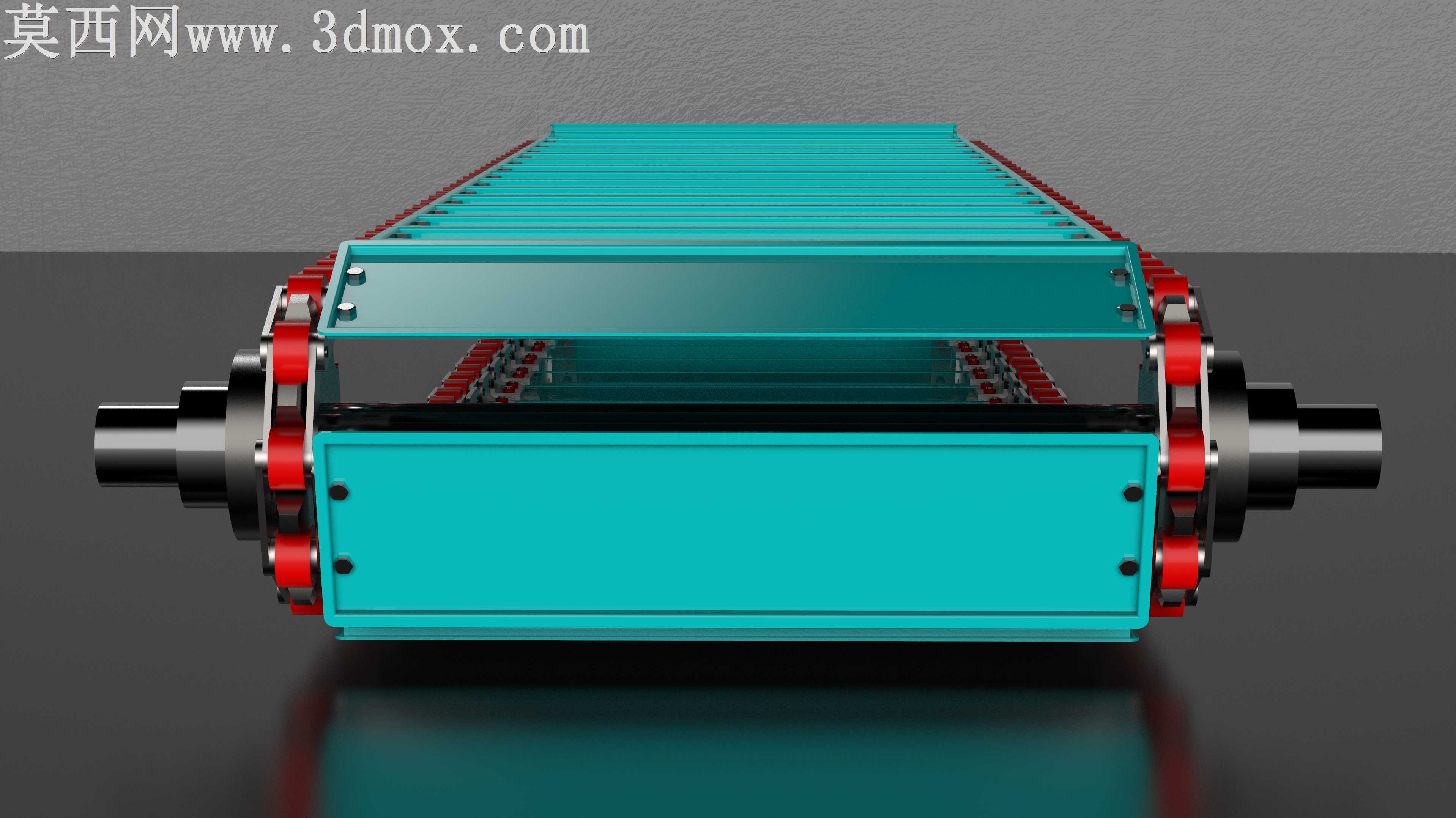

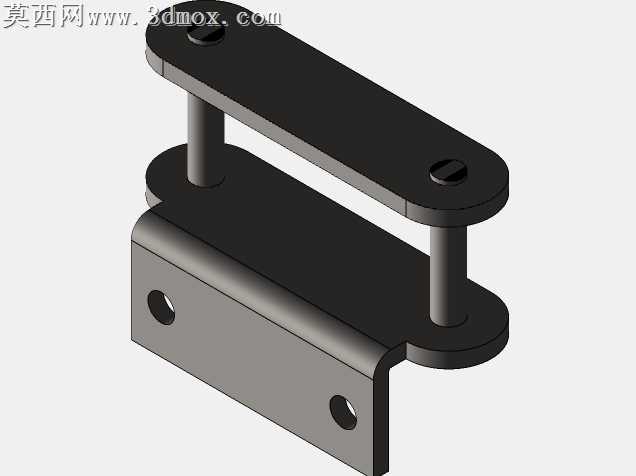

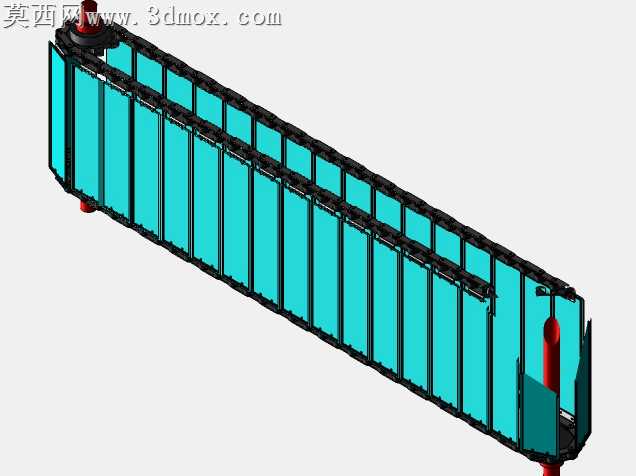

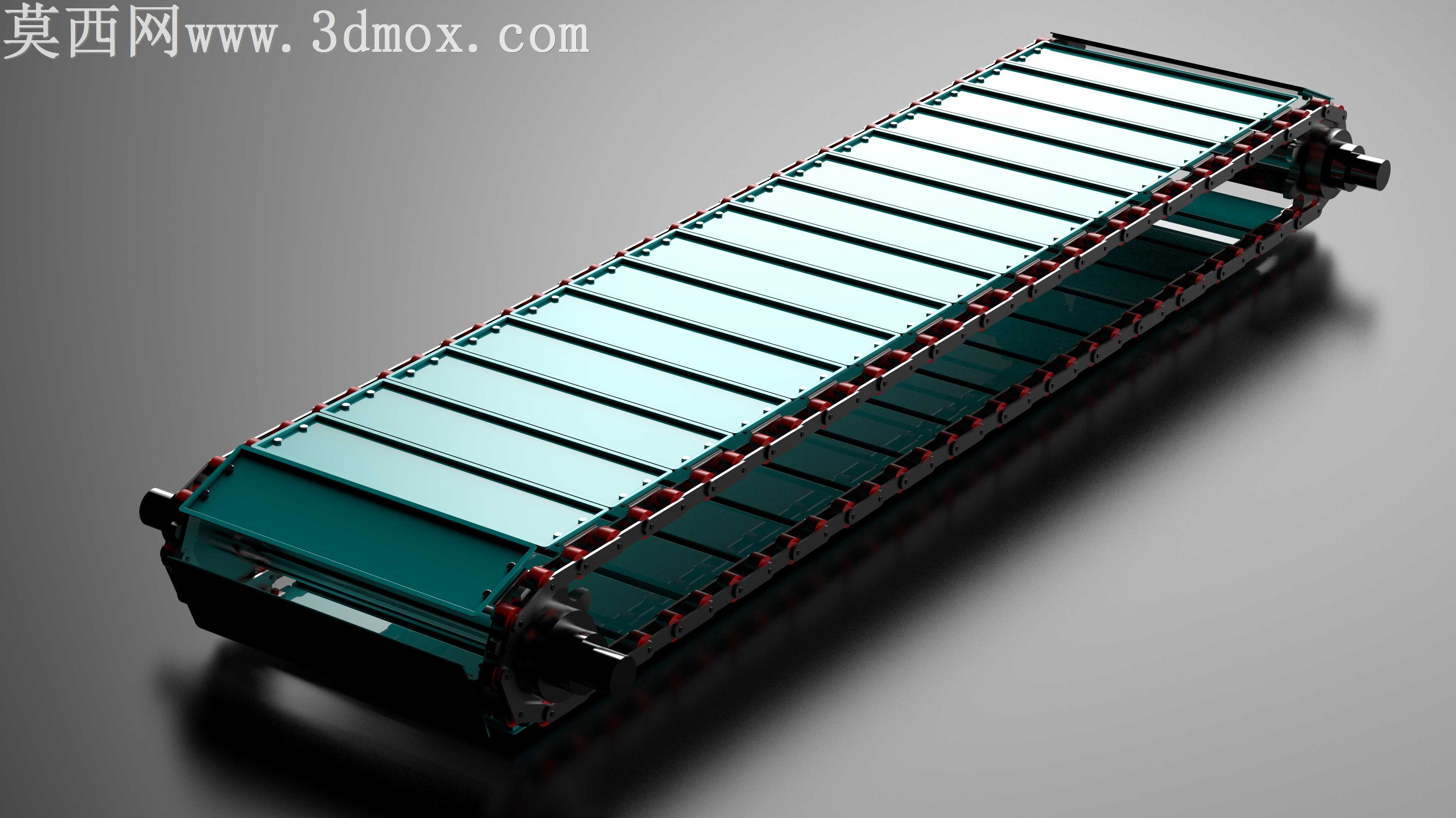

本作品为金属带链式传送带输送设备的三维设计成果，建模过程中严格遵循链传动输送设备的工程设计规范，对整体结构进行1:1等比例还原，完整呈现了设备从动力输入端到输送承载面的全部装配关系。建模阶段优先梳理链传动的核心运动逻辑，对两侧的牵引链条进行逐节参数化建模，每节链节的铰接间隙、链板厚度、销轴尺寸都按照重载输送的工况要求设定，确保链条与两端链轮的啮合关系完全符合机械传动原理，避免运动仿真过程中出现干涉卡顿问题。承载部分采用模块化金属板拼接设计，每块承载板与两侧链条的连接点位精准对齐，板件之间预留合理的活动间隙，既保证输送面的平整性，又能适配链条绕经链轮时的转弯弧度，不会出现板件挤压翘起的问题。两侧机架采用型钢焊接式框架结构，建模时对机架的加强筋布置、安装定位孔位都做了细致还原，机架内侧设置有链条导向轨道，可限制链条运行过程中的横向窜动，提升设备运行稳定性。两端的主动轴、从动轴组件完整还原了轴承安装位、轴肩定位结构、动力输出连接端的细节，张紧机构的调节行程、锁紧结构也做了可动式建模处理，能够直观展示张紧调节的操作逻辑。渲染阶段针对不同部件匹配了对应材质，机架与链板采用磨砂金属材质还原碳钢构件的质感，链条铰接位置做了轻微的金属光泽处理体现加工精度，承载板面做了细微的防滑纹理处理，底部添加了柔和的环境阴影与反射效果，突出设备的厚重感与工业质感。整体设计围绕重载物料输送的工况需求展开，结构排布紧凑合理，传动路径清晰，既可以作为输送设备设计的参考方案，也可用于非标自动化生产线的布局选型参考，完整的装配结构能够直接用于工程出图、运动仿真演示以及教学案例讲解，帮助设计人员快速理解板链输送机的核心构造与传动原理。
