多工位链条式物料输送传输设备

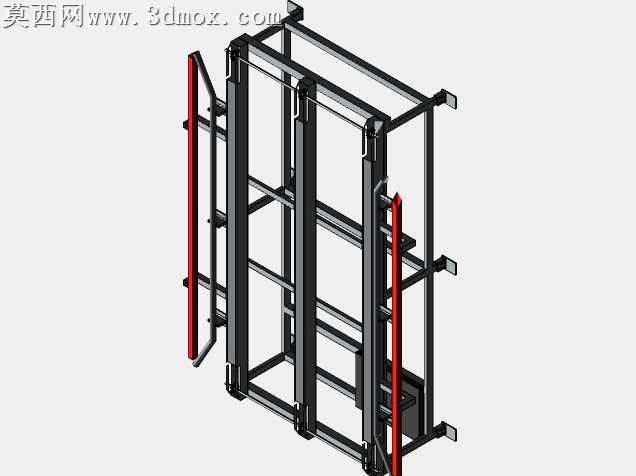

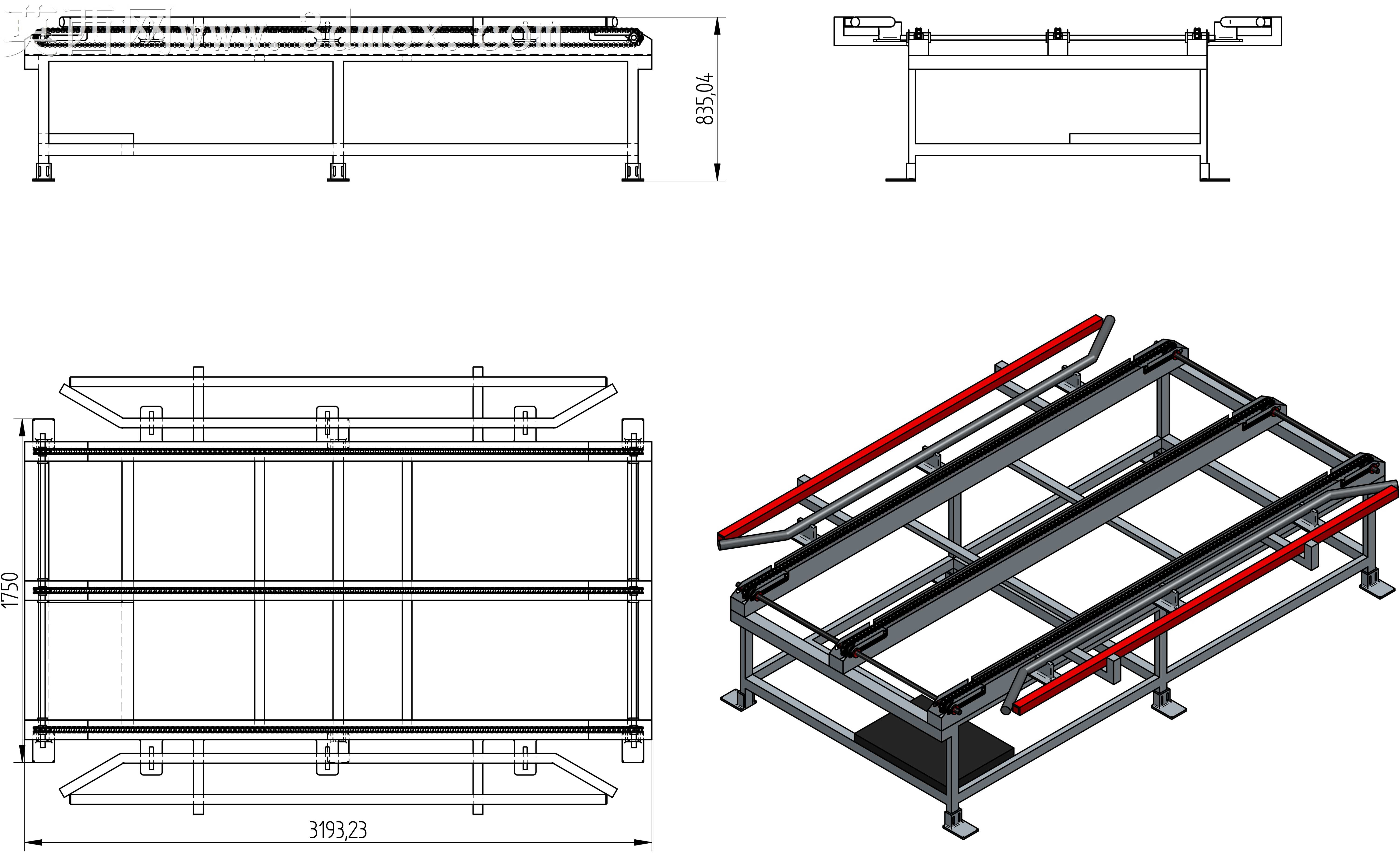

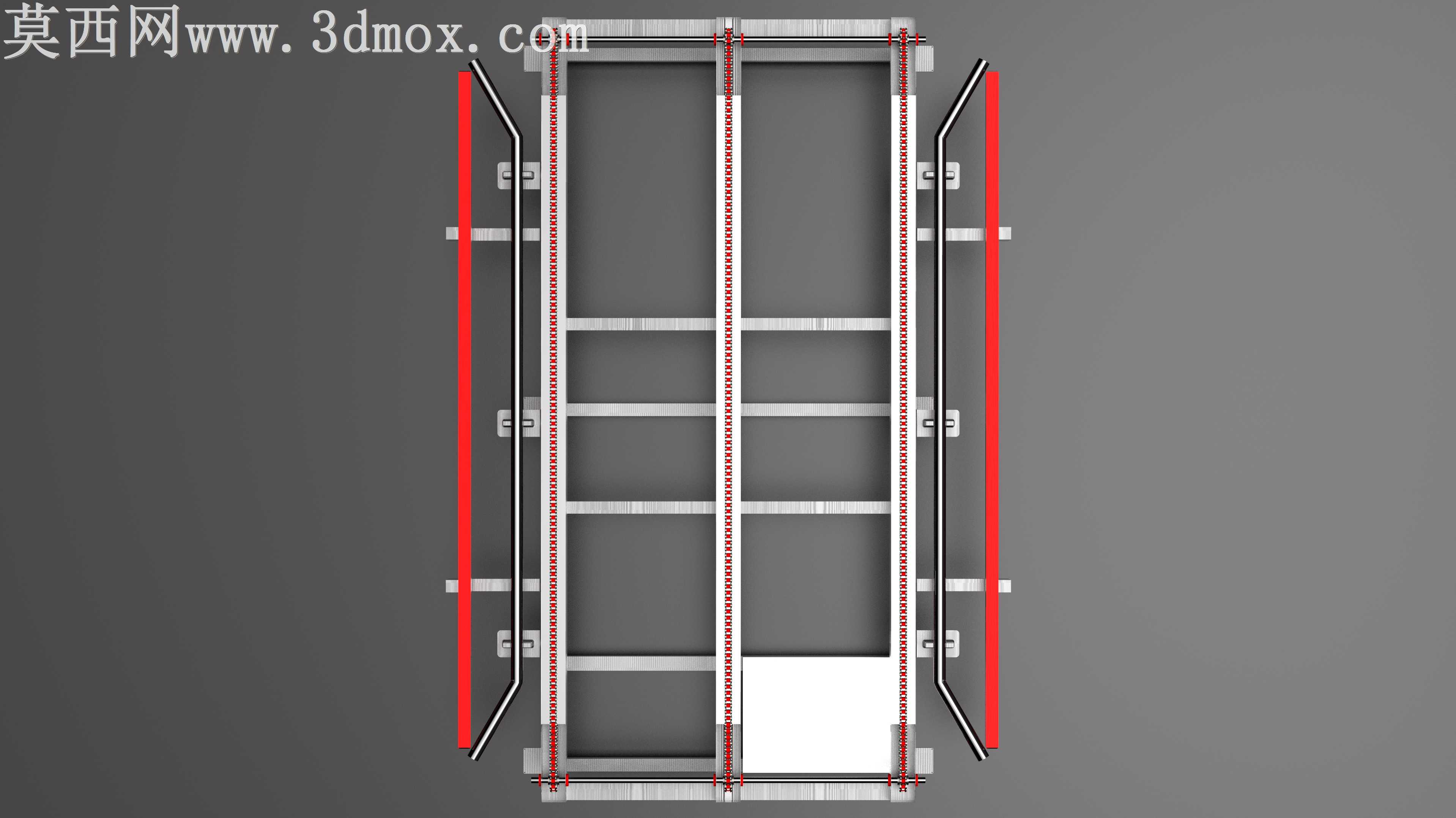

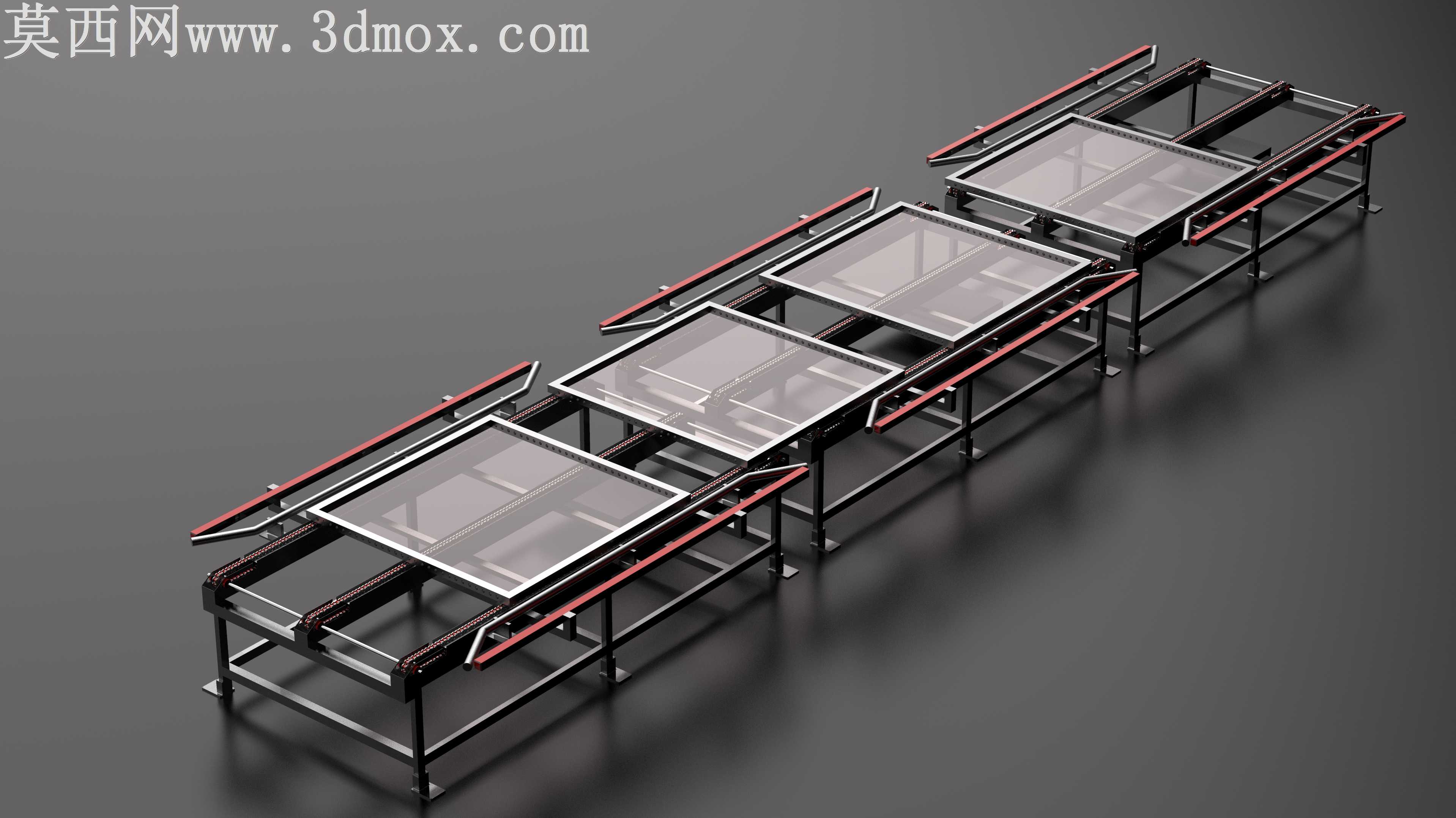

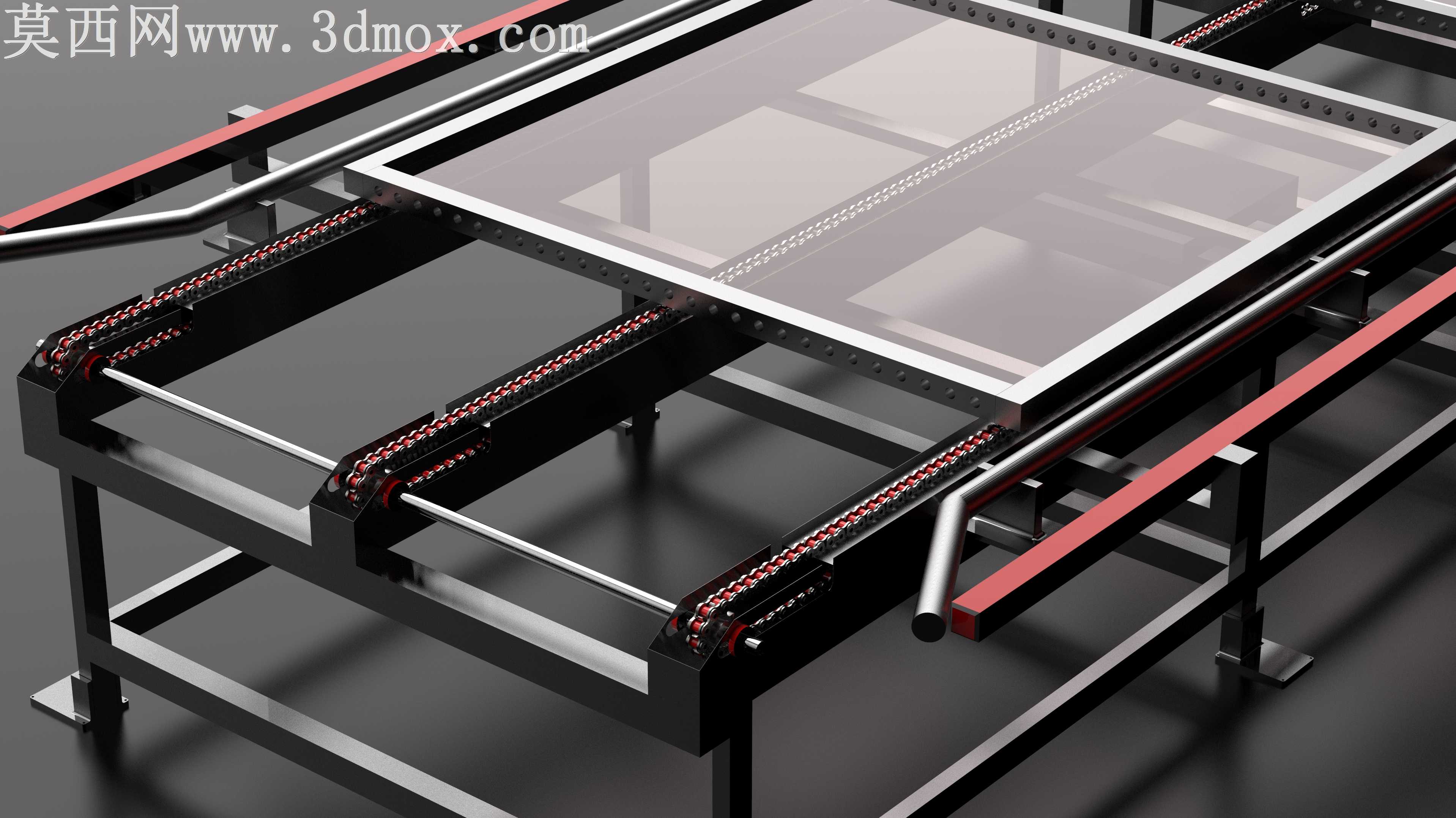

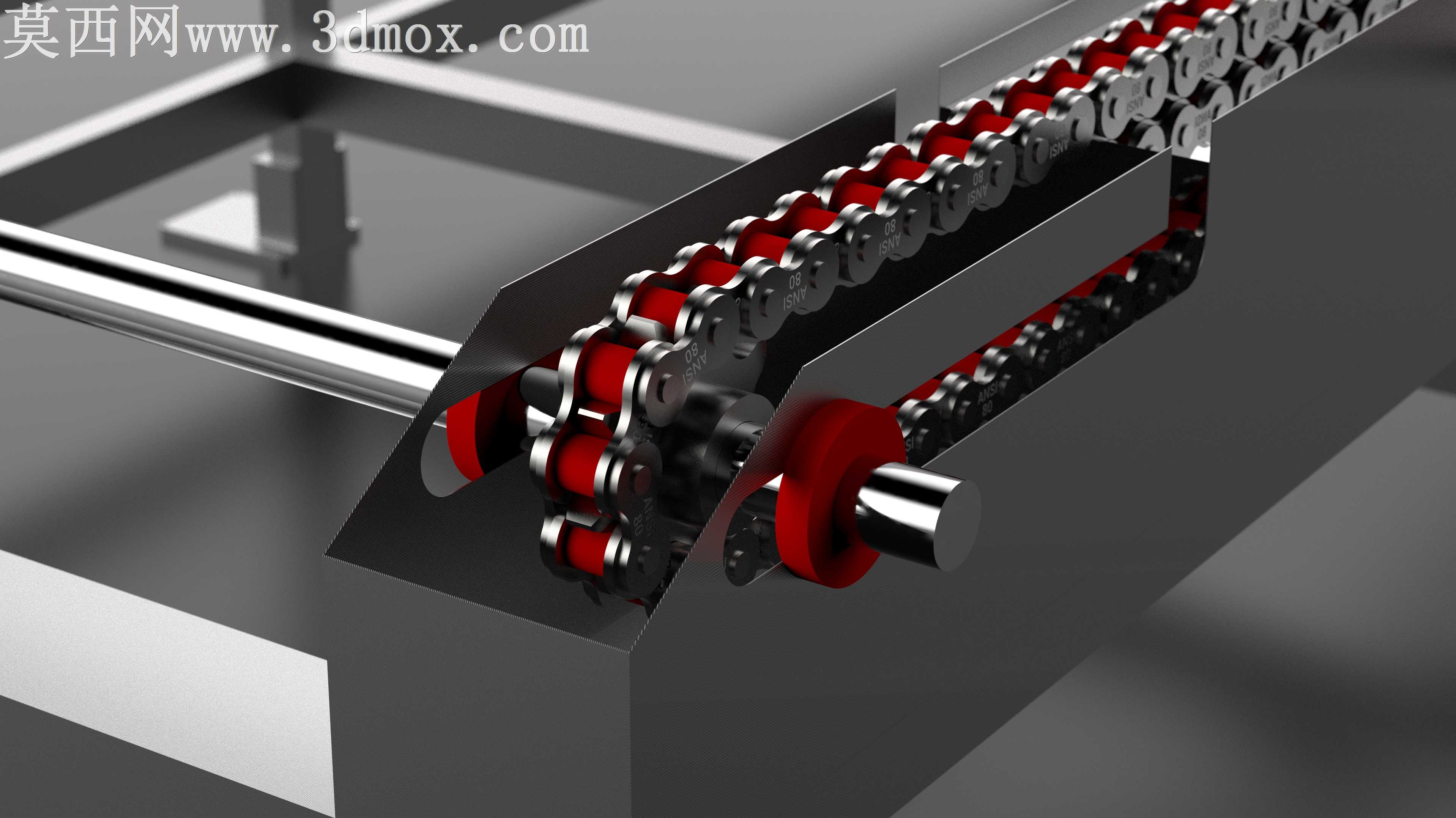

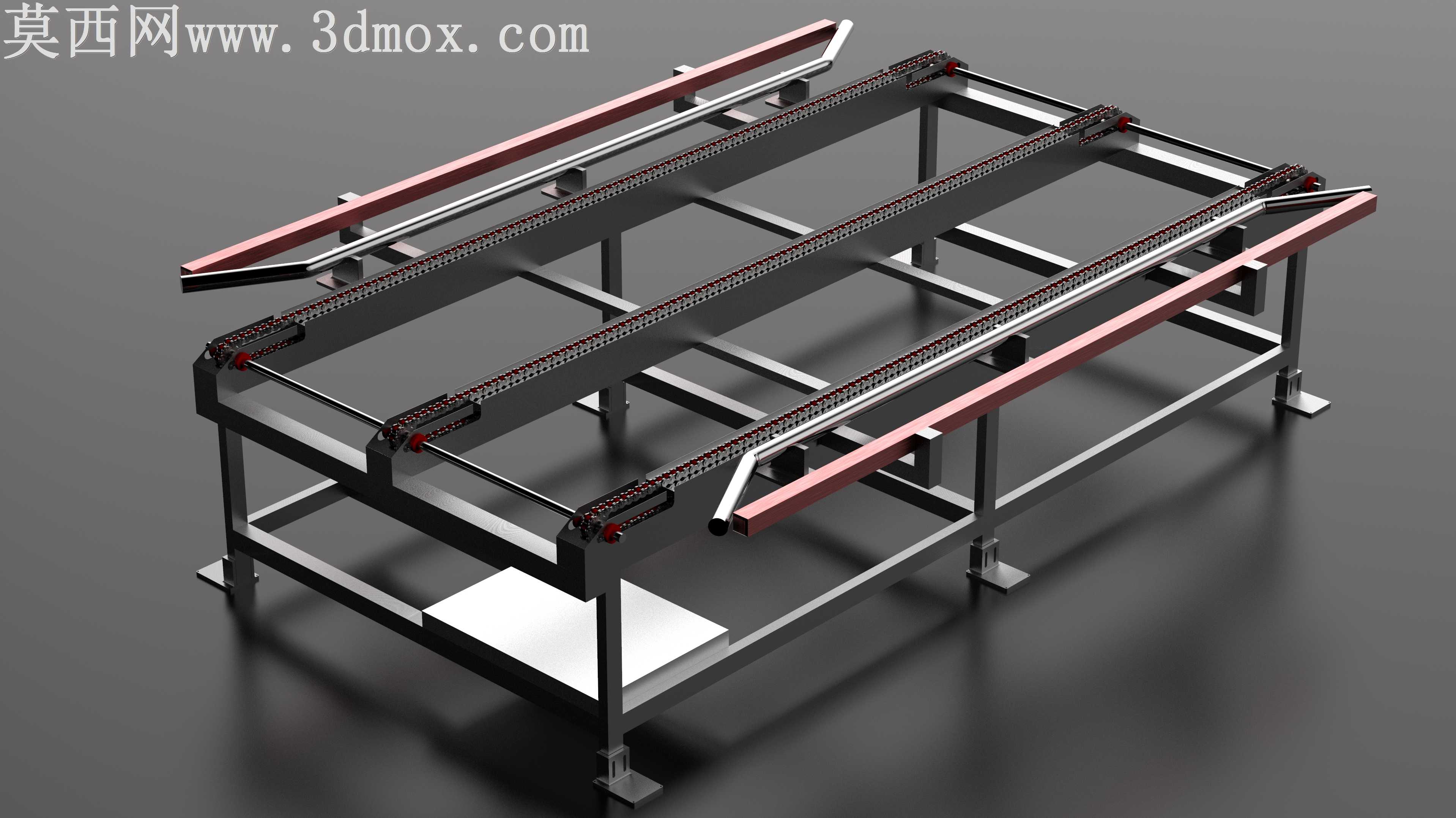

本模型为多工位链条式物料输送传输设备，整体采用模块化分段式设计思路，在三维建模过程中严格遵循机械设计规范，先完成主体铝型材机架的参数化搭建，通过标准铝型材截面轮廓拉伸生成支撑框架，搭配角码、地脚连接件完成机架的装配约束，确保整体框架的结构强度与安装精度符合工业使用要求。建模过程中对输送链条组件进行了精细化构建，还原了双排输送链条的链节、销轴、传动链轮的啮合结构，两侧的导向挡条采用红色耐磨材质设定，沿输送方向平行布置，可有效避免输送过程中载具出现偏移脱轨问题。设备上设置有四个独立的透明载具工位，载具面板采用半透明钢化玻璃材质渲染，能够清晰呈现下方的链条传动结构，载具与链条之间通过卡扣式连接结构固定，可根据实际生产需求灵活调整工位间距。在材质渲染环节，机架部分采用哑光黑色金属材质，还原工业铝型材喷塑后的真实质感，传动链条采用亮面金属材质突出金属加工件的光泽感，导向挡条采用哑光红色工程塑料材质，与黑色机架形成鲜明的视觉区分，透明载具面板添加了轻微的反射与折射效果，提升整体模型的真实感。结构设计上，设备采用分段拼接式结构，每段输送单元可独立拆装，便于后期的维护与长度拓展，底部的可调地脚可实现设备水平度的微调，适配不同平整度的车间安装地面。整体建模过程中对所有运动部件添加了合理的装配约束，可实现输送动作的运动仿真模拟，清晰展示链条带动载具沿导轨平稳移动的工作过程，模型细节完整，无冗余几何结构，各零部件之间的装配关系清晰明确，可直接用于设备方案展示、结构参考以及教学演示使用。
