通用杠杆式船型拨动开关结构设计

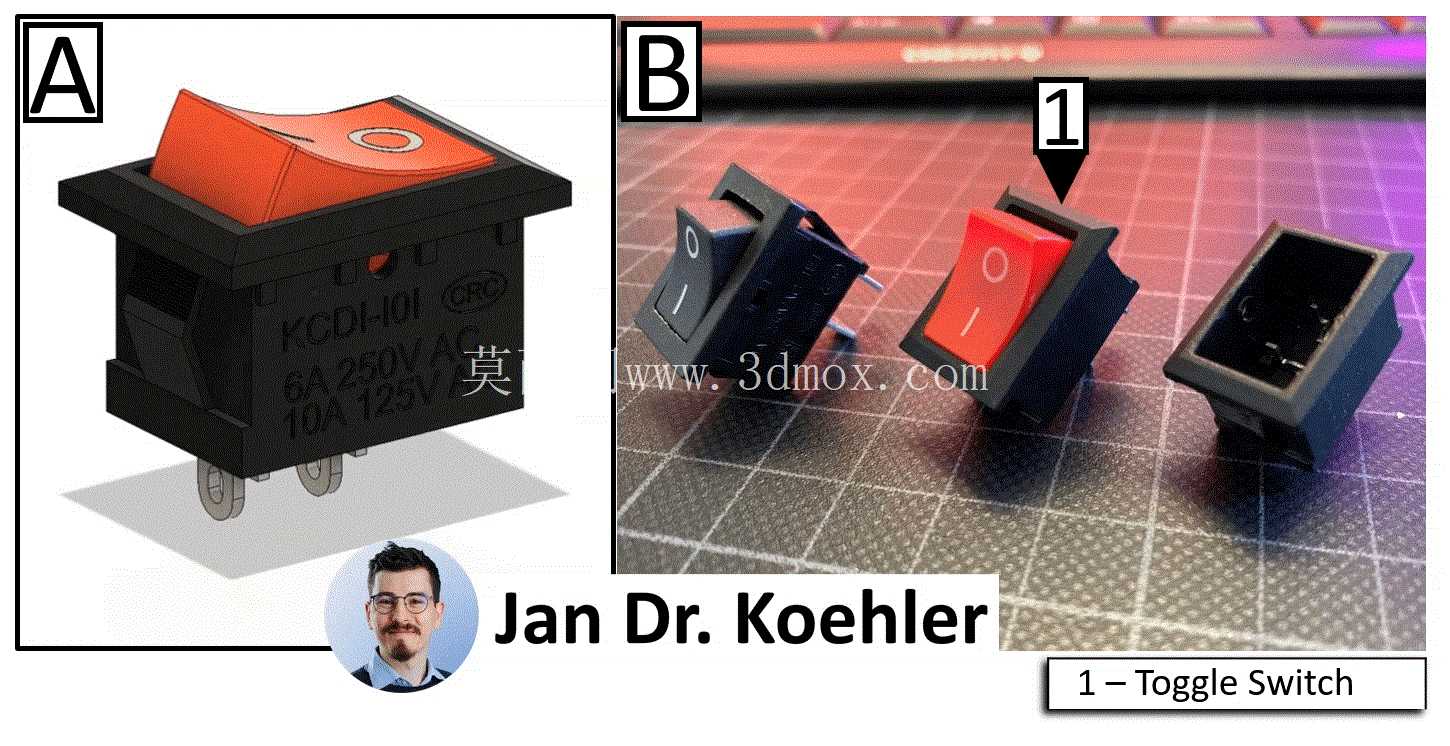

日常接触的各类230V交流供电设备、低压控制回路里，这类带红色翘板按键的拨动开关出镜率极高，小到桌面插排、台式仪器电源输入，大到小型工控设备的本地控制回路、民用电器的功能切换，都能见到它的身影。不同于微型贴片拨动开关的信号级通断能力，这款开关的触点额定负载覆盖6A/250VAC、10A/125VAC区间，完全能胜任主回路小功率直控或者控制回路的信号切换需求，不用额外搭配中间继电器就能完成常规负载的通断操作，能大幅简化小功率设备的配电回路设计。

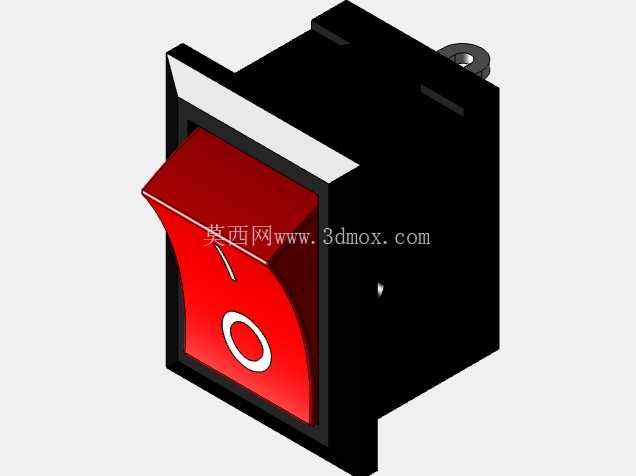

从结构设计逻辑来看，这款开关采用经典的杠杆翘板式执行结构，按键部分做了内凹的弧形曲面，手指按压时的贴合度更好，操作施力方向顺着翘板摆动轨迹，不会出现平键开关常见的按偏卡滞问题。按键表面蚀刻的标准通断标识，不管是设备组装阶段的接线校验，还是终端用户的日常操作，都能快速识别当前开关状态，避免误操作。外壳采用阻燃黑色工程塑料注塑成型，基座部分做了加强筋结构，既能承受安装时的卡扣压合力，也能在触点带载分断产生电弧时，提供足够的绝缘防护与耐温性能，避免外壳熔融变形引发安全隐患。

安装边界上，这款开关采用标准的嵌入式卡扣安装结构，安装开孔为行业通用的矩形尺寸，不需要额外打固定螺丝，只要在设备面板上开出对应尺寸的安装孔，将开关本体从面板正面推入，靠本体两侧的弹性卡扣就能牢牢卡在面板上，装配效率远高于螺纹固定的开关型号，适合批量流水线装配作业。引脚部分采用直插式焊片结构，既可以直接焊接在PCB板上作为板载电源开关，也可以搭配6.3mm规格的插簧端子完成硬线连接，适配不同的设备布线方案。

功能配置上，这款开关的结构兼容单刀单掷（SPST）两档通断、单刀双掷（SPDT）两路切换两种配置，只需要调整内部触点组件的排布，就能实现不同的回路功能：做电源主开关时选用SPST配置，仅负责回路的通断控制；做功能切换时选用SPDT配置，可完成两路供电回路或者信号回路的切换，不用单独开模做不同外观的开关壳体，能大幅降低生产端的物料管理成本。开关的操作手感做了针对性调校，翘板摆动的行程适中，档位切换时有清晰的触感反馈，不会出现档位模糊的半接触状态，能有效避免触点接触不良导致的回路打火、负载工作异常问题。

在三维建模过程中，需要重点关注几个核心配合尺寸：一是卡扣的弹性变形量，要保证安装时卡扣能顺利压入开孔，装入后卡扣的倒扣面能完全贴合面板背面，不会因为设备运输振动出现松脱；二是按键与基座的配合间隙，既要保证翘板摆动时无卡滞，也要避免间隙过大导致灰尘、液体顺着缝隙进入开关内部，影响触点接触可靠性；三是焊片引脚的位置度，要匹配PCB封装或者插簧端子的对接尺寸，避免组装时出现引脚偏位无法焊接、端子插装不到位的问题。另外开关本体的外露高度也要做严格控制，保证装入面板后按键突出面板的高度符合人体工学操作要求，不会因为突出过多容易被误碰，也不会因为突出过深导致按压操作施力不便。

这类开关的实际选型过程中，除了核对额定负载参数与安装尺寸，还要关注操作力参数：如果是频繁操作的设备场景，要选操作力偏小的型号，降低长期操作的手指疲劳感；如果是很少操作的电源总开关，可选用操作力稍大的型号，避免意外触碰导致设备断电。建模时还原的内部杠杆传动结构，也能直观展示开关的动作原理，帮助结构设计人员在设备面板布局阶段，提前规避安装干涉、操作空间不足等问题，减少样机试装阶段的改模次数。
