不锈钢折弯式设备拉手结构设计

这款折弯式不锈钢拉手，是工业设备领域应用极广的一类操作握持构件，日常在各类通讯机柜、工业检测设备外罩、中小型自动化设备防护门、车间工位器具侧部都能见到同结构产品的身影，核心作用是给操作人员提供稳定的施力点，完成门体开启、罩壳拆装、设备移位时的握持牵引动作。

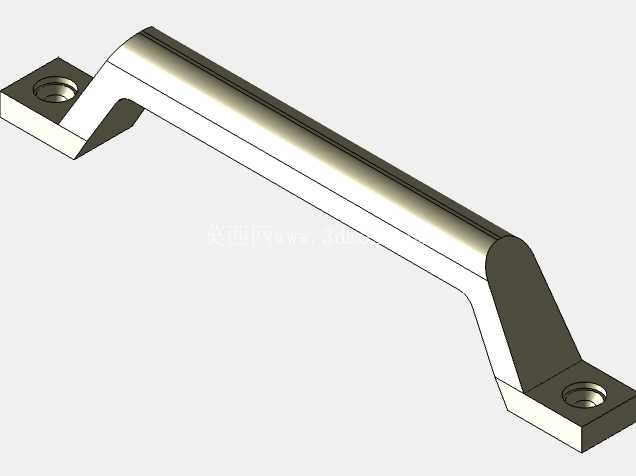

从实际选型适配的角度看，这类拉手的安装边界设计非常规整，两端的安装座为平直方形结构，每侧预留一个沉头安装孔，安装时可直接通过内六角螺栓将拉手固定在门板或设备框架的预设安装平面上，不需要额外做避让沉台的二次加工，沉孔结构能保证螺栓安装后头部完全埋入座体内部，不会突出表面刮蹭操作人员手部或是勾挂线缆、工装等周边物件。安装座与握持杆身之间做了定角度的折弯抬升，这个折弯角度是经过实际握持验证的，既保证杆身与安装面之间留出足够的握持间隙，能让成年人四指完全探入杆身下方完成抓握，又不会因为抬升高度过大导致拉手整体突出设备表面过多，在设备转运、车间排布时减少磕碰变形的概率。

材质选用上采用不锈钢基材，这一选型完全匹配工业场景的使用需求：在车间存在切削液挥发、潮湿空气、偶尔的弱酸弱碱试剂飞溅的环境下，不锈钢材质的耐腐蚀性能可以保证拉手长期使用不会出现表层锈蚀、镀层脱落的问题，不需要频繁做表面防腐维护，清洁时直接用车间常用的中性清洁剂擦拭即可，不会残留污渍印。杆身部分做了圆弧过渡处理，没有尖锐的棱角，操作人员握持时手掌贴合度更好，长时间开关重型门体时也不会因为棱边压手造成局部不适，杆身的截面尺寸经过受力校核，在承受成年人正常施力的推拉、提拽载荷时，不会出现杆身弯曲变形、安装座根部断裂的问题，完全满足工业场景的耐用性要求。

设计过程中，这类拉手的尺寸适配性是重点考量项，同结构下设置了四种不同的长度规格，分别对应不同的安装孔距需求：小规格款适配小型接线盒、便携检测设备的侧装提手需求，中等规格适配标准通讯机柜、电气控制柜的门体拉手需求，大规格款适配大型设备防护门、重型工具箱的握持需求，选型时只需要核对自身设备的安装孔距、门板承重，就可以匹配到对应的规格，不需要单独做定制化改型。结构细节上，折弯处做了圆角过渡，没有应力集中的直角拐点，在承受大载荷牵拉时，折弯位置不会因为应力集中出现开裂问题；安装座的底面做了平面度处理，安装时能和设备安装面完全贴合，不会出现安装后翘边、螺栓锁紧后拉手受内应力的情况，长期使用也不会因为安装应力导致固定螺栓松动。

从实际使用反馈来看，这类外露式安装的拉手相比隐藏式扣手，施力空间更充足，操作人员戴薄型劳保手套时也能顺利完成抓握动作，不会出现扣手空间过小卡手的问题；相比圆棒直型拉手，折弯结构的设计让杆身更贴合人手抓握时的自然角度，推拉施力时手腕不需要刻意弯折，操作更顺手。在三维建模过程中，这类零件的建模重点在于折弯角度的精准控制、安装孔的沉头深度匹配、杆身与安装座过渡处的圆角处理，建模时需要预留足够的安装间隙，保证实际生产折弯后安装座的孔位公差控制在允许范围内，避免出现安装时孔位对不上的问题；同时要注意杆身的壁厚设计，在保证整体强度的前提下控制材料用量，兼顾结构强度与生产成本。
