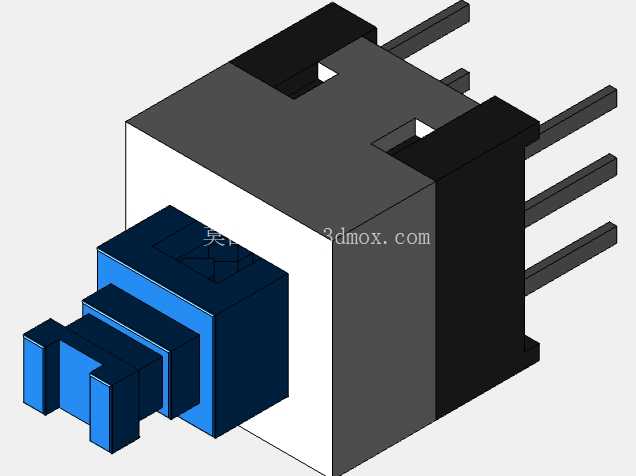

7x7规格DIP6引脚直插式按钮开关结构

　　这款直插式按钮开关在消费电子、工业控制板卡、小型通讯终端设备里应用极广，做板级电路设计的工程师基本都接触过同规格元件，它的核心作用是实现电路的瞬时通断触发，常见于设备复位、功能切换、参数确认这类人机交互触发场景，不需要持续保持通断状态的触发位都能选用这类元件。从结构设计来看，这款开关采用7x7毫米的正方形本体基准尺寸，本体高度适配常规板载元件的布局空间，不会和周边的电容、接插件产生高度干涉，六根DIP引脚采用直插排布，引脚间距符合通用PCB板孔位设计规范，插装时可以直接对应标准孔位过波峰焊，不需要额外做异形封装适配，能大幅降低PCB Layout阶段的封装绘制工作量，也能减少SMT或者波峰焊阶段的元件偏移、虚焊风险。

　　开关的按压端做了阶梯式的导向结构，按压过程中按键不会出现侧向偏移，按压力度保持在适合手指触发的区间，既不会因为力度过轻易受振动误触发，也不会因为力度过大导致按压手感生涩，长期反复按压的结构寿命能满足常规工控、消费类设备的使用周期要求。做三维建模的时候，首先要确认引脚的伸出长度与排布位置，引脚从本体侧下方伸出，每根引脚的截面尺寸、相邻引脚的中心距都严格对应行业通用规格，安装时引脚穿过PCB后预留的焊接长度控制在1.5毫米左右，既保证焊接可靠性，也不会因为引脚过长触碰到板底的壳体或者其他元件。

　　本体的安装边界要考虑周边元件的安全距离，开关本体和周边电解电容、贴片芯片的间距至少保留0.8毫米，避免焊接过程中热量传递损坏周边敏感器件，同时也给按压操作预留足够的手指操作空间，不会按动开关的时候误碰到周边的其他按键或者调节元件。开关内部的结构做了卡扣式装配设计，外壳和基座通过侧边的卡扣咬合固定，不需要额外打胶或者螺丝紧固，装配工序简单，适合大批量自动化生产组装，内部的触点采用弹性铜片结构，按压时触点接触电阻稳定，不会因为长期使用出现接触不良的问题，绝缘本体采用耐温工程塑料材质，能过波峰焊的高温环境，不会出现壳体变形、引脚移位的问题。

　　在实际设备选型时，这类开关要匹配设备的安装空间，7x7的规格属于板载按钮开关里的中等尺寸，比3x3、4x4的轻触开关按压面积更大，戴薄操作手套的时候也能准确触发，比12x12的大尺寸开关更节省板上空间，适合在面板空间有限的手持设备、小型控制模块上使用。建模过程中要注意按键的行程空间预留，按键的按压行程在0.5毫米左右，装配时按键前端要伸出设备面板1到1.5毫米，既保证按压行程足够，也不会因为伸出过长容易受外力碰撞损坏。引脚的成型角度要严格按照直插元件的标准设计，引脚垂直于本体安装面，插装时不需要额外弯脚处理，能直接适配自动化插件设备的上料要求，提升批量生产的装配效率。
