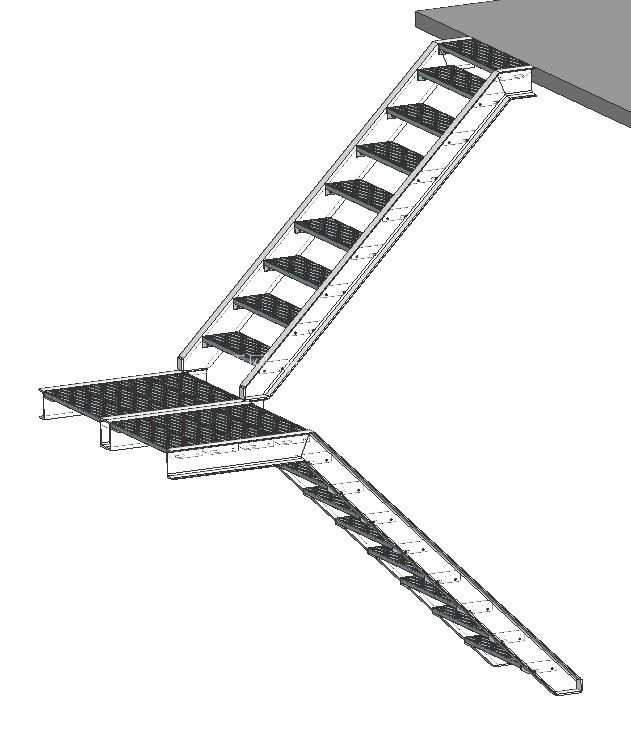

折返式双跑钢结构踏步楼梯结构设计

这款折返式双跑钢梯的设计，核心适配工业厂房夹层、设备操作平台、仓储库区二层连廊的垂直通行需求，区别于民用建筑的现浇混凝土楼梯，整体采用型钢焊接成型的框架结构，无需现场支模浇筑，可在工厂完成分段预制后运输至现场拼接安装，大幅缩短现场施工周期。从结构受力逻辑来看，梯段两侧采用槽钢作为主承重纵梁，踏步板采用花纹钢板折弯成型，每块踏步板与纵梁之间采用满焊连接，焊缝高度不低于连接件较薄侧厚度的0.7倍，同时在踏步板下方增设横向加劲肋，避免人员通行时踏步板产生挠曲变形，保障长期使用的结构稳定性。中间的休息平台采用型钢框架搭配同规格花纹钢板，平台下方设置支撑牛腿，可直接与建筑结构的预埋钢板焊接固定，也可通过膨胀螺栓与混凝土结构梁连接，适配不同现场的安装条件。

设计过程中优先考虑通行的安全冗余，踏步的踏面宽度、踢面高度严格遵循工业建筑人行通道的尺寸规范，避免步幅过大或过小导致通行疲劳，梯段两侧预留了护栏安装孔位，现场安装时可直接插接圆钢或方管护栏，无需二次钻孔破坏梯段主结构。整体梯段采用分段式设计，每段梯段的长度控制在常规货运车辆的运输尺寸边界内，避免超长构件运输过程中的变形风险，各分段之间采用连接板配高强度螺栓连接，拼接位置的公差控制在2mm以内，保障安装后梯段的直线度与平面度。

从安装边界来看，梯段上端与上层结构梁的连接采用铰接支座设计，可适配建筑结构的微小沉降变形，避免刚性连接导致的梯段焊缝开裂，下端与地面的连接采用预埋地脚螺栓固定，同时设置调平垫片，可根据现场地面的实际平整度调整梯段的安装角度，保障踏步面始终处于水平状态。针对工业场景可能存在的潮湿、多粉尘工况，所有钢构件表面均做除锈后喷涂防锈底漆加面漆处理，花纹钢板的踏面纹路可有效增加摩擦力，避免人员通行时滑倒，即使表面沾有少量油污或积水，仍能保持足够的摩擦系数。

不同于直跑楼梯需要占用较长的纵向空间，这款折返双跑结构可在有限的层高范围内压缩水平投影面积，对于层高在4-6米的夹层空间，水平投影长度可比同层高直跑楼梯缩短近40%，非常适合场地空间受限的厂区改造项目。设计时还考虑了后期维护的便利性，所有外露的连接螺栓均采用标准件，损坏后可直接替换，踏步板如果出现局部磨损，可单独切割更换单块踏步，无需整体拆卸梯段，大幅降低后期运维成本。梯段的整体承重按照人行通道的均布荷载标准设计，可满足多人同时通行的载荷要求，同时预留了少量的载荷冗余，可承受小型工具搬运时的临时集中载荷，不会出现结构变形。在三维建模过程中，所有型钢构件均采用实际型材截面绘制，焊缝位置、螺栓孔位、连接节点都做了1:1还原，可直接导出构件加工图用于车间下料生产，也可导入有限元分析软件做受力校核，验证不同载荷工况下的结构应力与变形量，为后续的结构优化提供数据支撑。
