大疆精灵4无人机2312S无刷电机结构

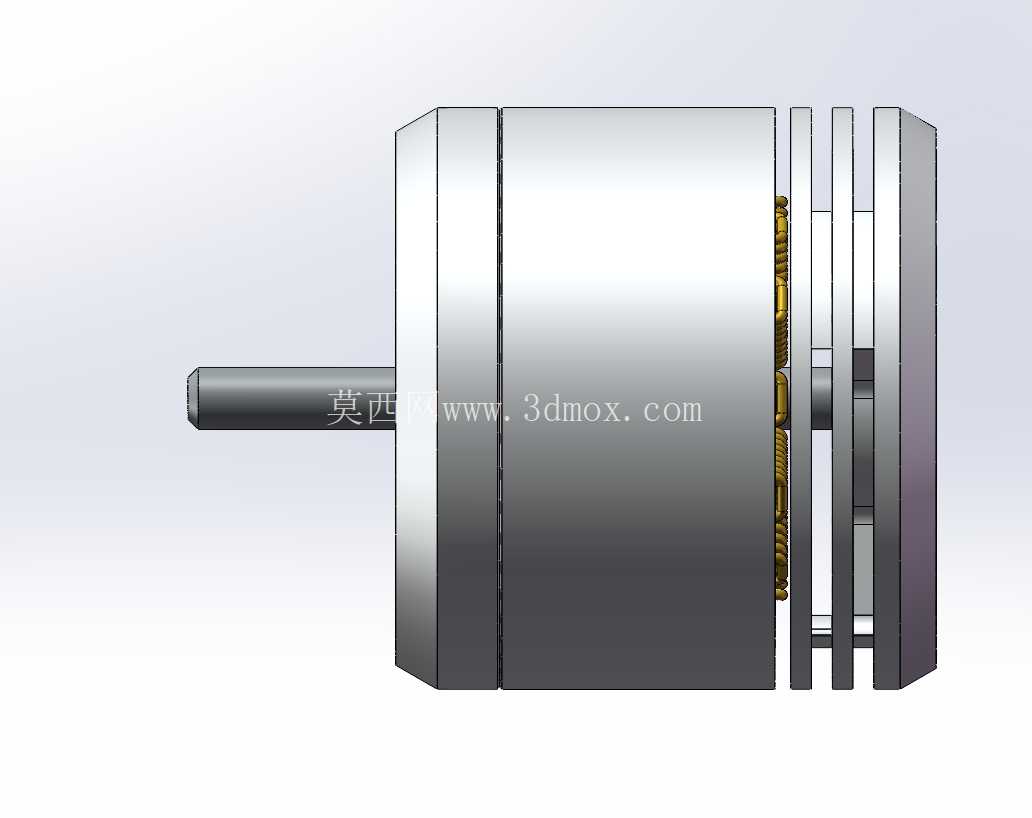

　　这款无刷电机是多旋翼航拍无人机的核心动力输出部件，主要适配消费级航拍无人机的旋翼驱动需求，在实际飞行场景中承担着将电能转化为旋转机械能、带动螺旋桨产生升力与姿态调整力矩的作用，其运行稳定性直接决定了无人机飞行的姿态控制精度、悬停稳定性以及续航表现。从结构设计来看，该电机采用外转子结构布局，定子绕组固定在中心基座位置，外转子壳体内壁贴合永磁体，这种结构设计能够在相同体积下获得更大的扭矩输出，适配多旋翼无人机低转速大拉力的动力需求，同时外转子旋转时可带动壳体表面的散热筋结构同步转动，形成主动气流带走绕组工作产生的热量，避免长时间大负载运行时出现绕组过热退磁的问题。

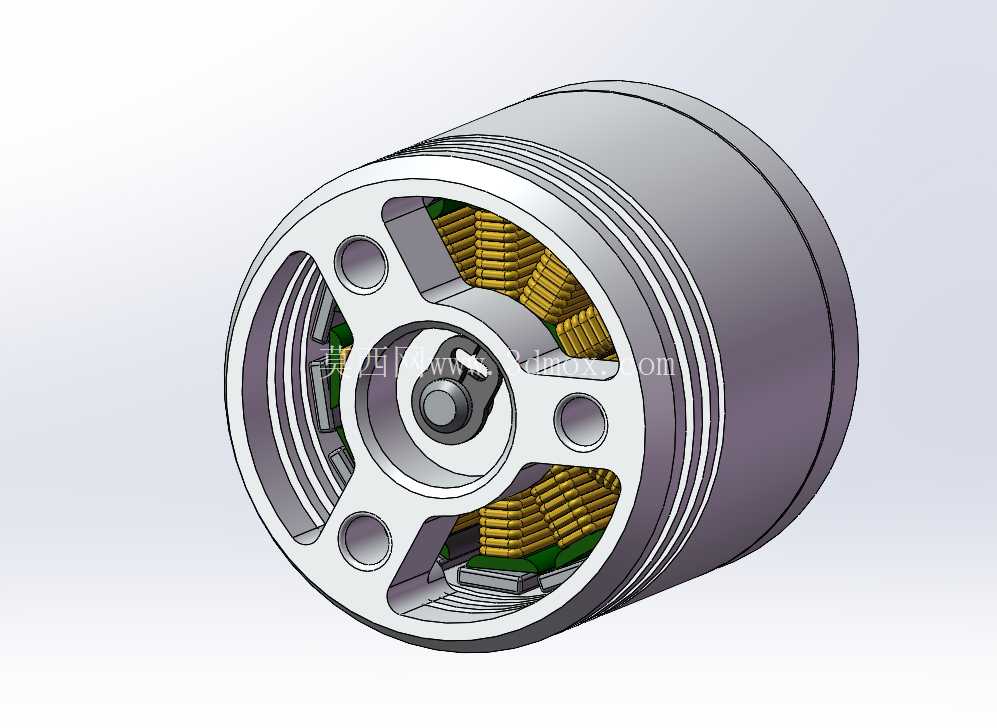

　　中心轴采用高强度不锈钢材质加工，与转子壳体过盈压装配合，轴身与基座内的轴承配合段做了高精度磨削处理，保证旋转时的同轴度，降低高速转动时的径向跳动量，减少运行振动与轴承磨损。定子部分采用多槽集中绕组布局，绕组采用多股漆包线并绕的方式，降低高频工作时的集肤效应损耗，提升电能转化效率，定子铁芯采用高导磁硅钢片叠压而成，叠片间做绝缘处理，减少涡流损耗，铁芯与中心基座通过定位凸台配合固定，保证绕组与永磁体之间的气隙均匀度，气隙尺寸控制在合理区间，既避免气隙过小导致转子转动时出现扫膛风险，也防止气隙过大造成磁阻升高、效率下降。

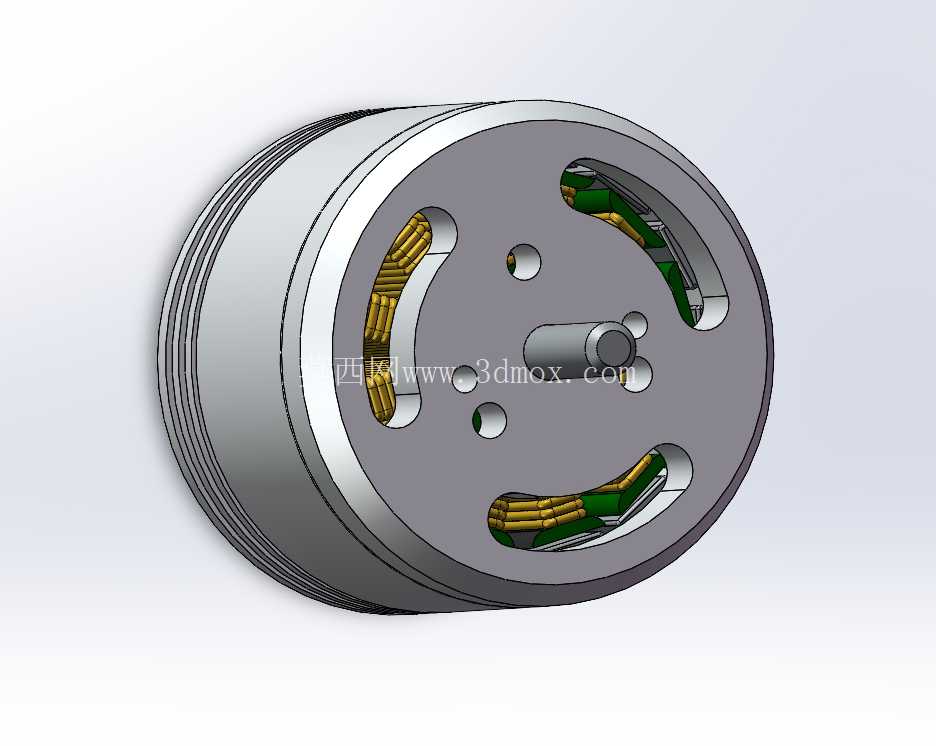

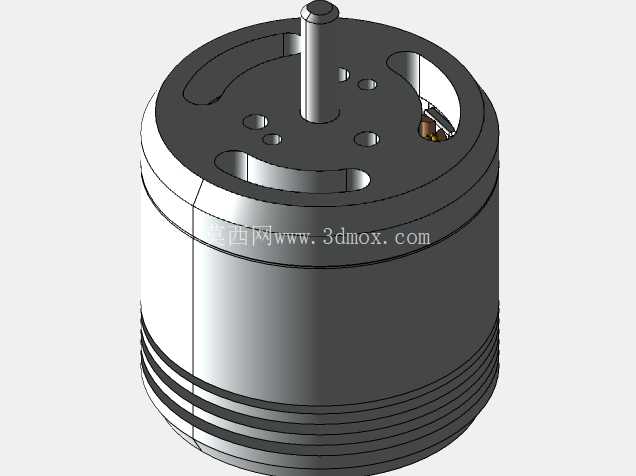

　　安装基座上预留了多个定位安装孔，孔位尺寸与对应无人机机臂的电机安装座完全匹配，安装时可通过螺丝直接固定在机臂端，基座中心预留的走线孔可将电机三相引线直接穿入机臂内部连接电调，避免引线外露在飞行过程中被气流吹动磨损或者被螺旋桨剐蹭。转子壳体外侧设计有多道环形散热槽，既可以增加壳体的散热面积，也能在旋转时扰动周边气流提升散热效率，壳体边缘做了轻量化的减重切削处理，在保证结构强度满足离心力负载要求的前提下，尽可能降低转子自身的转动惯量，提升电机的动态响应速度，让飞控系统发出的转速调整指令能够更快得到响应，提升无人机姿态调整的灵敏度。在实际选型适配过程中，该电机的KV值、最大拉力、工作电流参数与对应规格的螺旋桨、电调形成完整的动力匹配，能够在起飞重量、续航时间、机动性能之间取得平衡，日常作业中可满足航拍飞行时的稳定悬停、快速机动、抗风飞行等多种工况需求，其结构设计也兼顾了轻量化与可靠性，定子基座采用高强度铝合金材质一体加工成型，既保证了安装定位的精度，也降低了整体结构重量，适配消费级无人机对起飞重量的严苛控制要求。

　　从装配逻辑来看，电机的轴承采用双轴承支撑布局，分别布置在中心基座的上下两端，能够承受旋翼转动时产生的径向载荷与轴向拉力载荷，避免单轴承支撑在大拉力工况下出现轴系倾斜的问题，轴承选用低阻力高速轴承，配合耐高温润滑脂，能够在宽温度工作范围内保持稳定的转动阻力，减少空载损耗。转子永磁体采用表贴式固定方式，通过耐高温结构胶粘接在转子壳体内壁，并做了动平衡校准处理，保证转子在最高工作转速下转动平稳，不会产生额外的振动传递到机臂与机身，避免振动影响航拍云台的成像清晰度。
