T-MOTOR MN3515 kv400外转子无刷电机结构

　　从结构设计思路来看，该电机采用典型的外转子架构，转子外壳直接作为旋转部件与螺旋桨安装座集成，省去了传统内转子电机所需的额外传动结构，大幅降低了动力传递路径上的机械损耗，同时转子外壳采用薄壁导磁钢结构，既作为磁钢的承载基体，也承担了旋转过程中的散热职能，运转时外壳随转子同步旋转，带动周边空气形成强制对流，能快速带走绕组工作产生的热量，避免长时间大拉力输出下的绕组过热退磁问题。定子部分采用多槽集中绕组设计，槽满率控制在合理区间，既保证了铜线的有效填充率提升功率密度，也给绕组浸漆、绝缘处理预留了足够操作空间，定子铁芯采用高导磁硅钢片叠压而成，叠片间的绝缘层能有效降低高频交变磁场下的铁损，提升电机运转效率。这款外转子无刷动力部件，是多旋翼无人机、小型垂直起降航模、轻量化工业巡检无人机动力系统的核心适配部件，在实际工程应用中，主要承担旋翼驱动的扭矩输出职能，适配4S供电体系下的动力匹配需求，kv400的参数特性决定了其更适合搭配大尺寸低螺距螺旋桨，在保证足够拉力输出的同时，维持较低的工作电流，提升整套动力系统的续航表现，常见于10-12寸桨搭配的四旋翼、六旋翼飞行平台，覆盖航拍测绘、电力巡检、农林植保小载荷作业等多个应用场景。

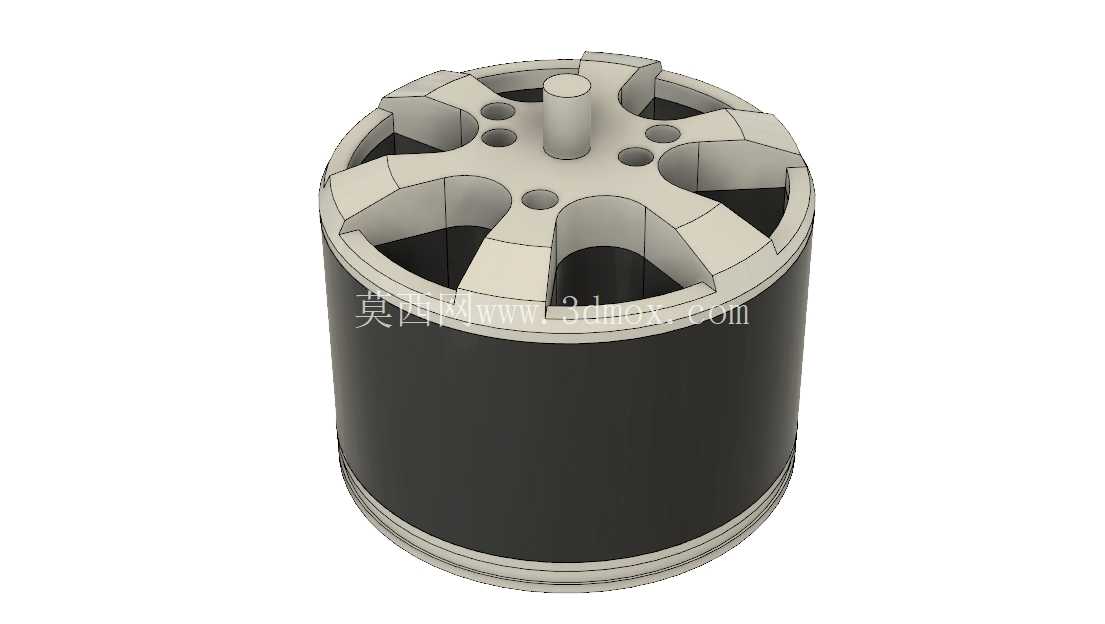

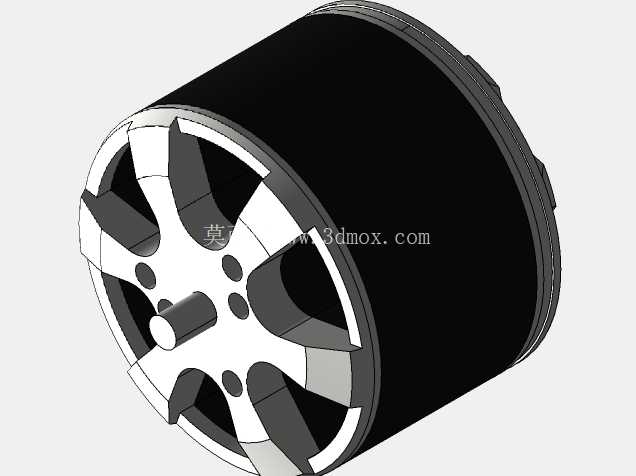

　　顶部的安装端盖采用一体化铣削成型的铝合金结构，端盖上预留的多个通孔分别承担不同职能：中心的凸台是螺旋桨的定位基准，保证桨叶安装后的同轴度，避免高速旋转时产生动不平衡震动；围绕中心凸台分布的小孔是桨叶固定螺丝的过孔，适配标准的航模桨叶安装孔距；端盖边缘的镂空结构一方面是为了减轻整体重量，降低飞行平台的无效载荷，另一方面也能引导气流进入电机内部，带走定子绕组产生的热量，同时镂空结构形成的辐条式支撑，在保证端盖结构强度的前提下，最大化减少了材料用量，控制了整体重量。

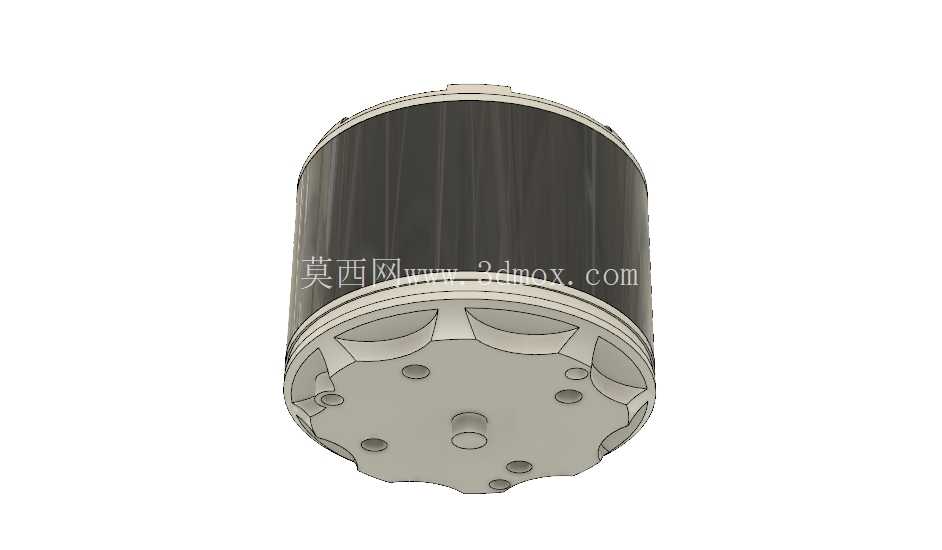

　　从安装边界来看，该电机的定子底座预留了标准的16mm/19mm孔距安装位，适配市面上绝大多数无人机机臂的电机安装座尺寸，安装时只需通过四颗M3螺丝即可完成固定，不需要额外设计转接结构；转子部分的总高度、外径尺寸经过严格匹配，在搭配对应尺寸螺旋桨时，不会出现桨叶与机臂、其他机载设备的干涉问题，设计时已经预留了足够的安全间隙，即使在飞行过程中出现桨叶轻微形变，也不会触碰电机本体或机臂结构。在实际选型匹配过程中，需要注意该电机的扭矩输出特性与螺旋桨的匹配关系，kv400的转速特性决定了其在4S电压下空载转速约为1480转/分，搭配12寸桨时的单轴最大拉力可以达到1.2kg以上，足够支撑起飞重量在4-6kg的四旋翼平台稳定飞行，同时该电机的绕组线径设计适配持续15A以内的工作电流，短时峰值电流可以达到25A，能够应对飞行过程中姿态调整、抗风修正时的瞬时大拉力需求。

　　从结构可靠性角度来看，电机的上下轴承采用了不同尺寸的深沟球轴承，上端轴承承受螺旋桨旋转产生的径向载荷与部分轴向拉力，下端轴承主要承担径向定位职能，双轴承支撑的设计保证了转子旋转时的同轴度，减少了高速运转时的轴承磨损，延长了电机的使用寿命；磁钢采用表贴式安装结构，通过耐高温结构胶固定在转子外壳内壁，磁钢排布采用多极集中磁场设计，能与定子绕组产生的交变磁场高效耦合，减少磁场漏磁损失，提升扭矩输出效率。在三维建模过程中，该模型完整还原了电机的所有装配关系，包括转子外壳与磁钢的配合公差、定子铁芯与绕组的相对位置、端盖与底座的安装定位关系、轴承位的配合尺寸等，能够直接用于无人机动力系统的虚拟装配、干涉检查，也可以作为飞行平台动力学仿真的动力部件模型，帮助结构设计人员在方案阶段快速完成动力系统的布局匹配，验证机臂长度、安装位置与螺旋桨尺寸的适配性，减少后续实物打样过程中的迭代次数。
