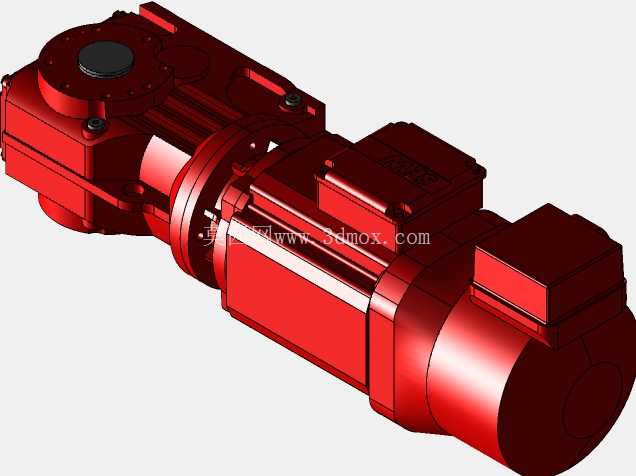

缝纫机配套减速驱动电机三维结构

　　这款集成减速结构的驱动电机，主要面向工业缝纫设备的动力配套场景，在服装加工、皮具缝制、家纺生产等大量使用工业缝纫机的产线工位中，这类集成化的动力单元直接决定了缝制设备的针距稳定性、启停响应速度以及重载缝制时的扭矩输出能力。不同于通用型动力电机，这款产品在设计之初就充分考虑了缝纫设备的安装空间限制，将减速齿轮组与电机本体做了一体化集成设计，省去了外接减速箱的额外安装空间，也避免了分体式安装带来的同轴度误差问题，能有效降低设备运行时的传动噪音与振动幅度。

　　从结构设计逻辑来看，电机输出端的减速段采用平行轴+锥齿轮组合的传动布局，既可以实现大减速比的扭矩放大，满足厚料缝制时的低转速大扭矩输出需求，又能将输出轴的布置方向调整到与缝纫设备主轴匹配的角度，不需要额外加装换向传动件，大幅简化了缝纫设备主机的传动链设计。安装边界上，电机减速端的法兰安装面做了标准化的止口定位设计，止口直径、安装孔位间距都匹配主流工业缝纫机的机架安装尺寸，现场安装时不需要额外做安装板的二次加工，直接通过螺栓紧固即可完成定位，输出轴的键槽尺寸也适配常规的缝纫机主轴带轮连接规格，装配时可以直接套用标准传动件，减少非标加工的工作量。

　　实际使用场景中，这类集成减速电机可以适配平缝机、包缝机、厚料同步车等多类缝纫设备，在缝制牛仔面料、皮革、厚帆布等大阻力缝料时，减速结构放大的输出扭矩可以保证机针穿透缝料时不会出现转速掉速、卡针的问题，电机本体的散热筋结构沿着壳体轴向布置，配合设备运行时的自然气流就能满足长时间连续运转的散热需求，不需要额外加装散热风扇，进一步压缩了整体结构的占用空间。设计过程中，电机的接线盒位置做了偏向侧方的布局优化，避免安装后接线部位与缝纫机的机壳、抬压脚连杆等运动部件发生干涉，接线盒的防护等级也适配缝纫车间多飞絮、多粉尘的环境，能减少绒毛进入接线端子造成的接触不良问题。

　　输出轴端的密封结构采用双唇形油封设计，可以阻挡缝纫车间内的布料纤维、灰尘进入减速箱内部，延长齿轮组与轴承的维护周期，减速箱壳体与电机壳体的连接面采用止口加密封胶的装配工艺，既保证了同轴装配精度，也能防止减速箱内的润滑脂渗漏，避免油污污染缝制的布料。从建模细节来看，所有安装孔位、凸台、散热筋的尺寸都严格按照实际加工公差做了还原，螺栓连接的位置预留了标准的扳手操作空间，在做整机虚拟装配时，可以直接验证该电机与缝纫机机架、主轴传动件、周边防护结构的干涉情况，不需要反复调整安装位置，能大幅缩短设备改型时的结构设计周期。对于需要做缝纫设备自动化改造的场景，这款电机的后端盖预留了编码器安装位，可以直接加装位置反馈元件实现转速的闭环控制，匹配自动剪线、自动抬压脚等自动化功能的动作时序要求，不需要对电机本体做额外的结构修改。
