汽车通风盘式制动卡钳刹车盘结构

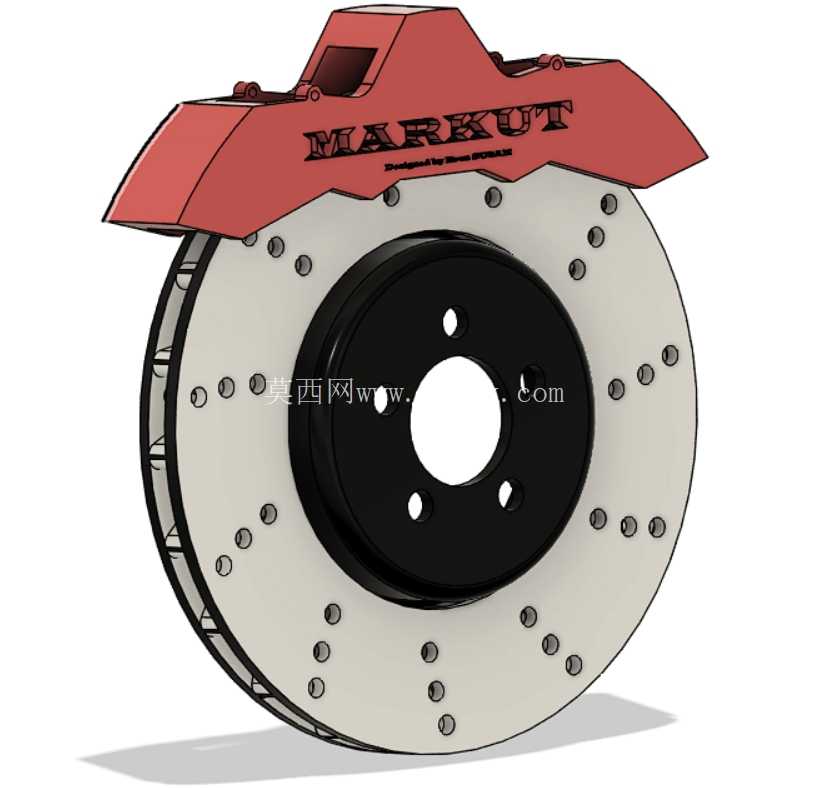

　　在乘用车底盘制动系统的开发流程中，盘式制动结构的三维建模是底盘零部件设计环节的核心工作之一，直接关联车辆行驶过程中的减速、驻车安全性能，也是整车制动性能匹配的基础载体。这套碟刹结构采用分体式设计逻辑，将制动卡钳与通风刹车盘作为两个核心独立模块拆分建模，同时预留了完整的装配约束关系，能够直接用于整车底盘的装配干涉校验，也可作为制动系统性能仿真的几何基础。从实际应用场景来看，这类打孔通风盘结构普遍适配于家用乘用车的前轮制动位，部分性能取向的车型会在四轮同时搭载，相比传统实心盘结构，通风道的设计能够在连续制动工况下快速导出摩擦产生的热量，避免制动盘因高温出现热衰减，打孔设计则可以在制动过程中快速排走摩擦片与盘面之间的磨屑，同时打破盘面水膜，提升雨天行驶时的制动响应速度。

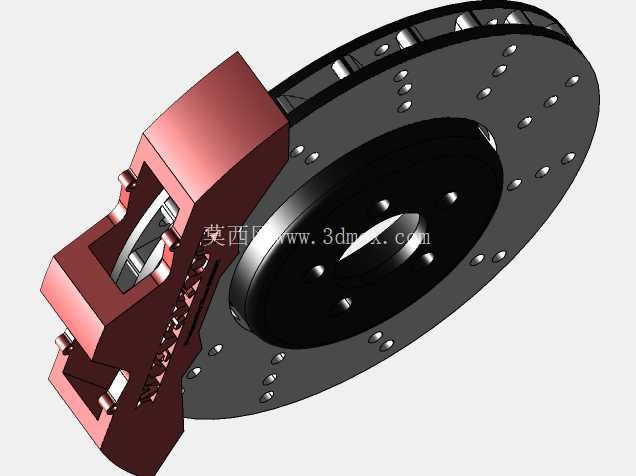

　　卡钳部分采用浮动式单活塞结构的设计思路，卡钳本体跨越刹车盘两侧，制动时活塞推动内侧摩擦片压向盘面，同时卡钳本体沿导向销浮动，带动外侧摩擦片同步夹紧刹车盘，这种结构相比对置多活塞卡钳结构更紧凑，占用轮辋内部空间更小，适配15-18寸区间的主流家用车轮辋安装尺寸，安装孔位采用四孔均布设计，孔位节圆直径匹配主流家用车的转向节安装接口，安装面的轴向定位台阶高度严格控制，能够保证装配后刹车盘的端面跳动量处于合理区间，避免制动时出现方向盘抖动的问题。

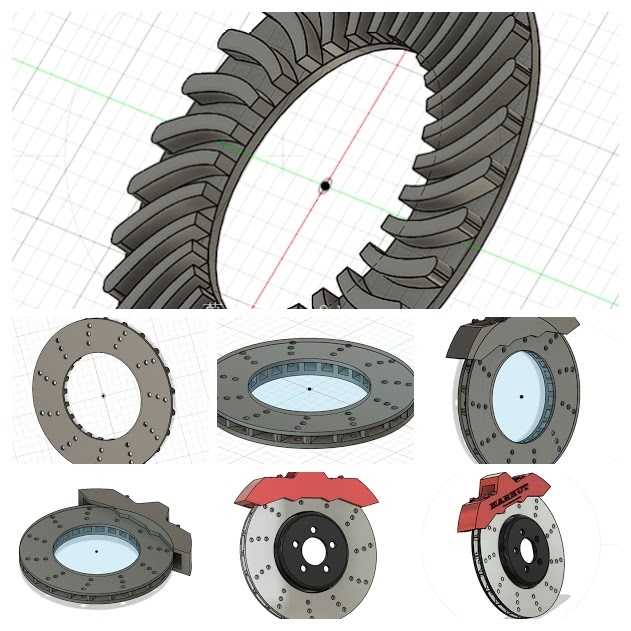

　　在建模过程中，刹车盘的摩擦面厚度、通风道的截面形状、打孔的孔径与排布密度都经过参数化设置，摩擦面预留了标准的磨损极限厚度标识位，能够直接用于后续的工程图出图标注；卡钳部分的活塞腔尺寸、导向销安装孔位、摩擦片卡槽的公差带都按照实际量产零部件的配合要求设置，卡钳本体的加强筋布局兼顾了结构刚度与轻量化需求，避免制动时卡钳出现过大形变导致摩擦片偏磨。从安装边界来看，这套结构的卡钳安装位与轮辋内侧的安全间隙预留了足够的空间，能够兼容不同ET值的轮辋选型，刹车盘的中心定位孔直径匹配多数家用车的轮毂轴头尺寸，装配时不需要额外加装转接法兰，制动盘的防尘罩安装位也在模型中做了预留，能够直接对接整车底盘的周边零部件装配。

　　在实际的制动工况下，摩擦片与刹车盘接触时的压力分布均匀性是设计重点，建模时卡钳的质心位置与活塞推力中心做了对齐处理，能够避免摩擦片出现局部压力过大导致的异常磨损，刹车盘的打孔排布避开了摩擦片的高频接触应力集中区，防止盘面在长期冷热交变应力下出现裂纹。这套结构的建模逻辑完全遵循正向开发的设计流程，所有特征都具备实际工程意义，没有冗余的装饰性几何元素，既可以作为汽车专业教学的演示模型，也能够为制动系统零部件的改型设计提供基础参考，帮助结构设计人员快速理解盘式制动器的装配关系与设计要点，在选型阶段快速完成安装空间的校核工作，减少前期方案验证的重复建模工作量。
