鼓式制动器的核心受力部件制动鼓,在乘用车型与轻型商用车型的后轮制动回路中承担着将制动蹄片的摩擦推力转化为制动力矩的关键作用,本次呈现的制动鼓结构针对VAZ系列车型的安装接口做了适配性设计,同时兼顾同平台兼容车型的换装需求。从实际装车场景来看,这类制动鼓多配套于非承载式车身的经济型车型后轮,工作时随车轮同步转动,制动分泵推动两侧制动蹄向外张开,蹄片外表面的摩擦材料压紧制动鼓内圆柱面,通过摩擦力矩阻碍车轮转动,实现车辆减速或驻车动作。

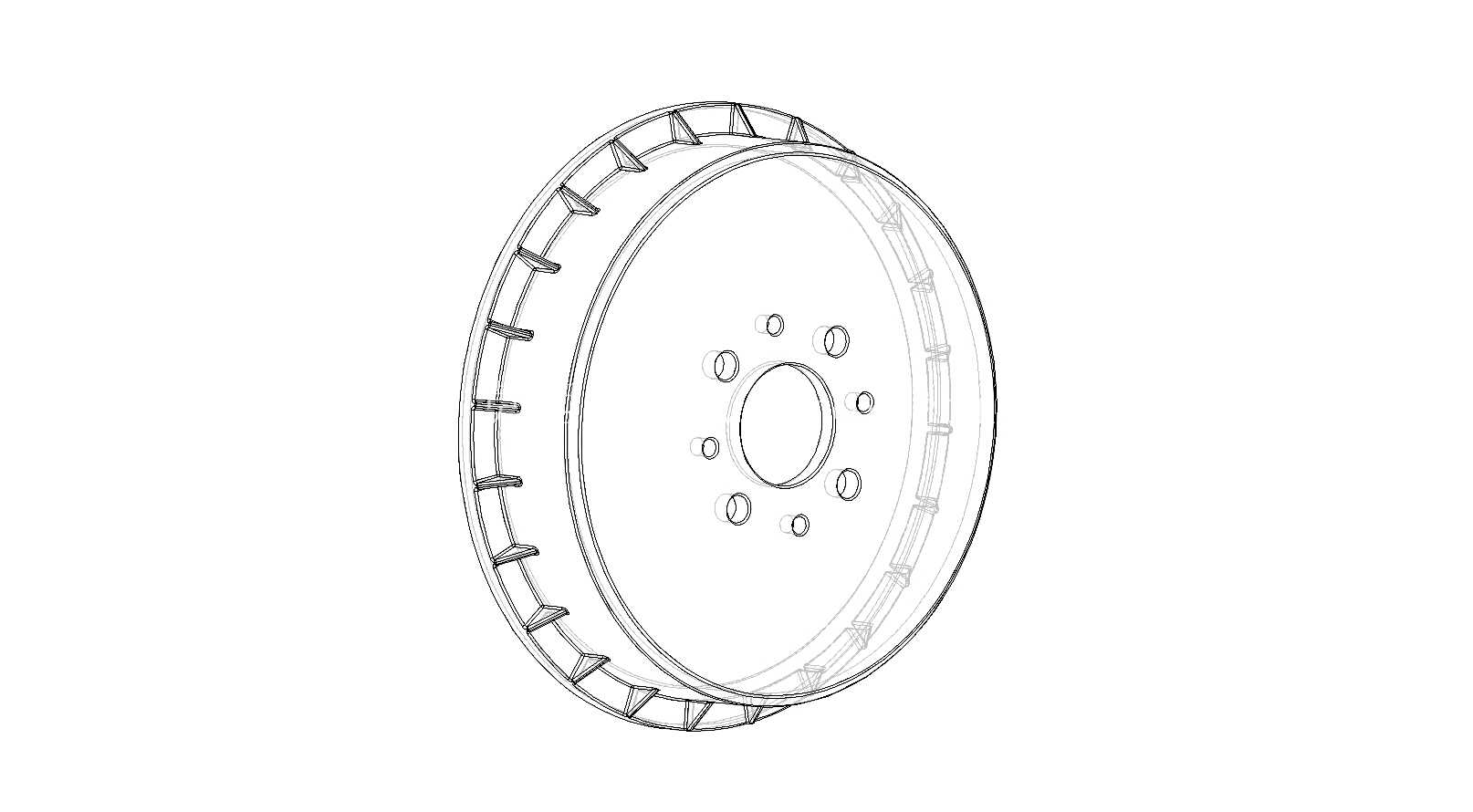

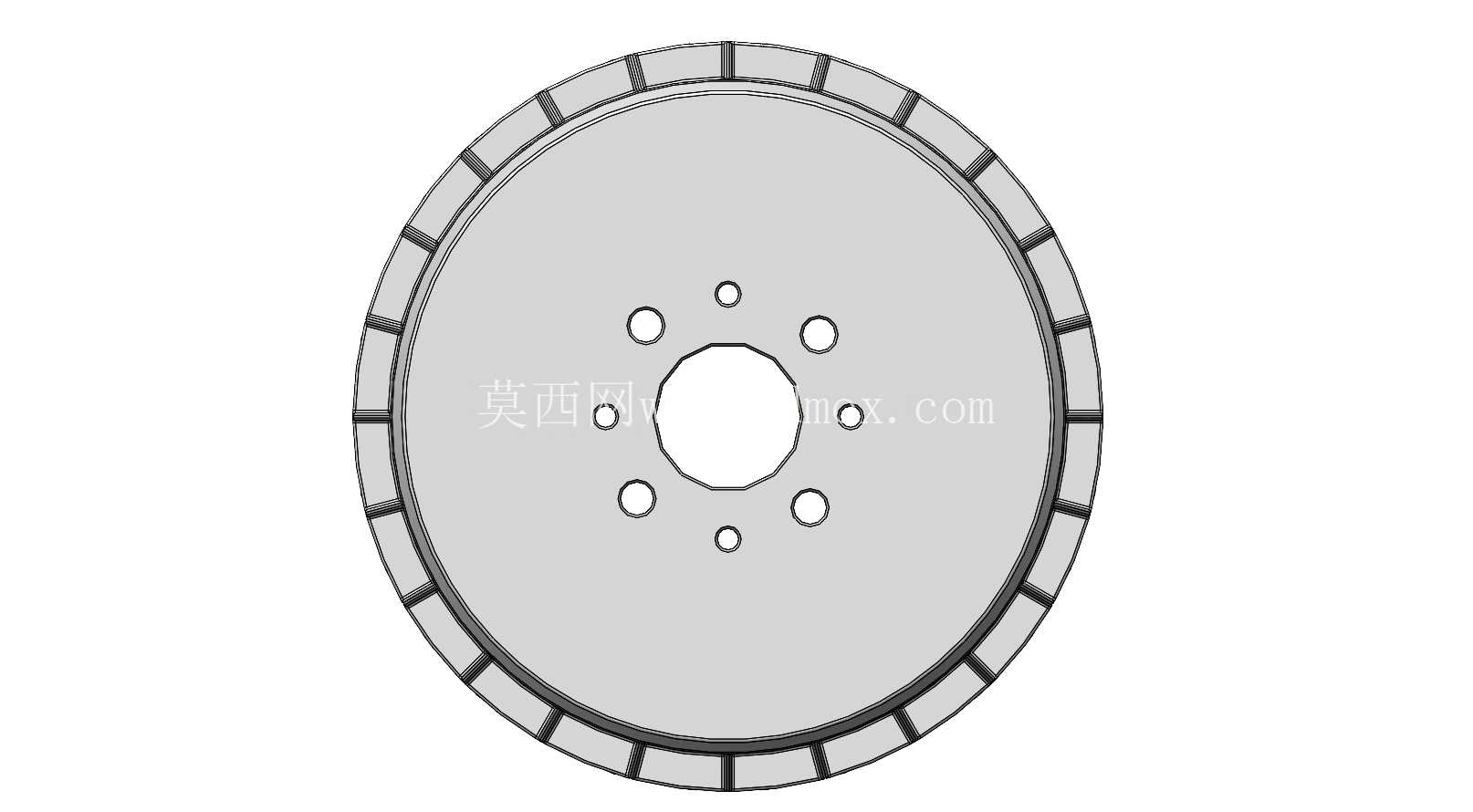

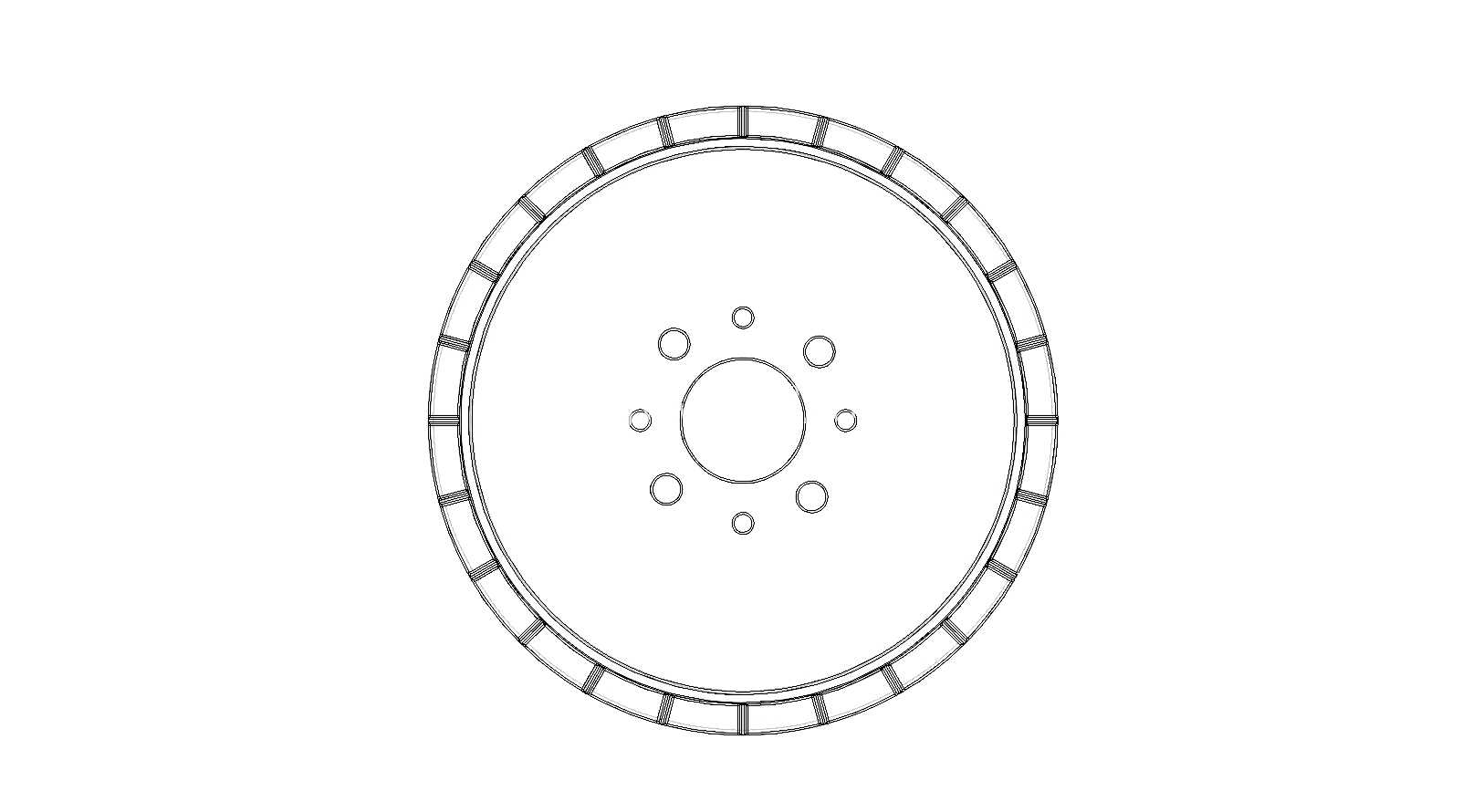

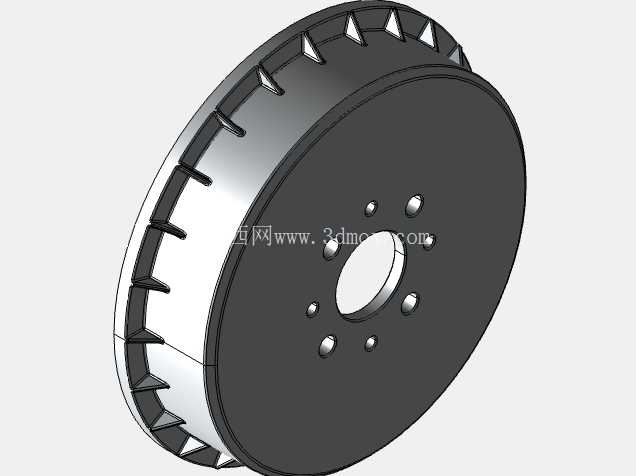

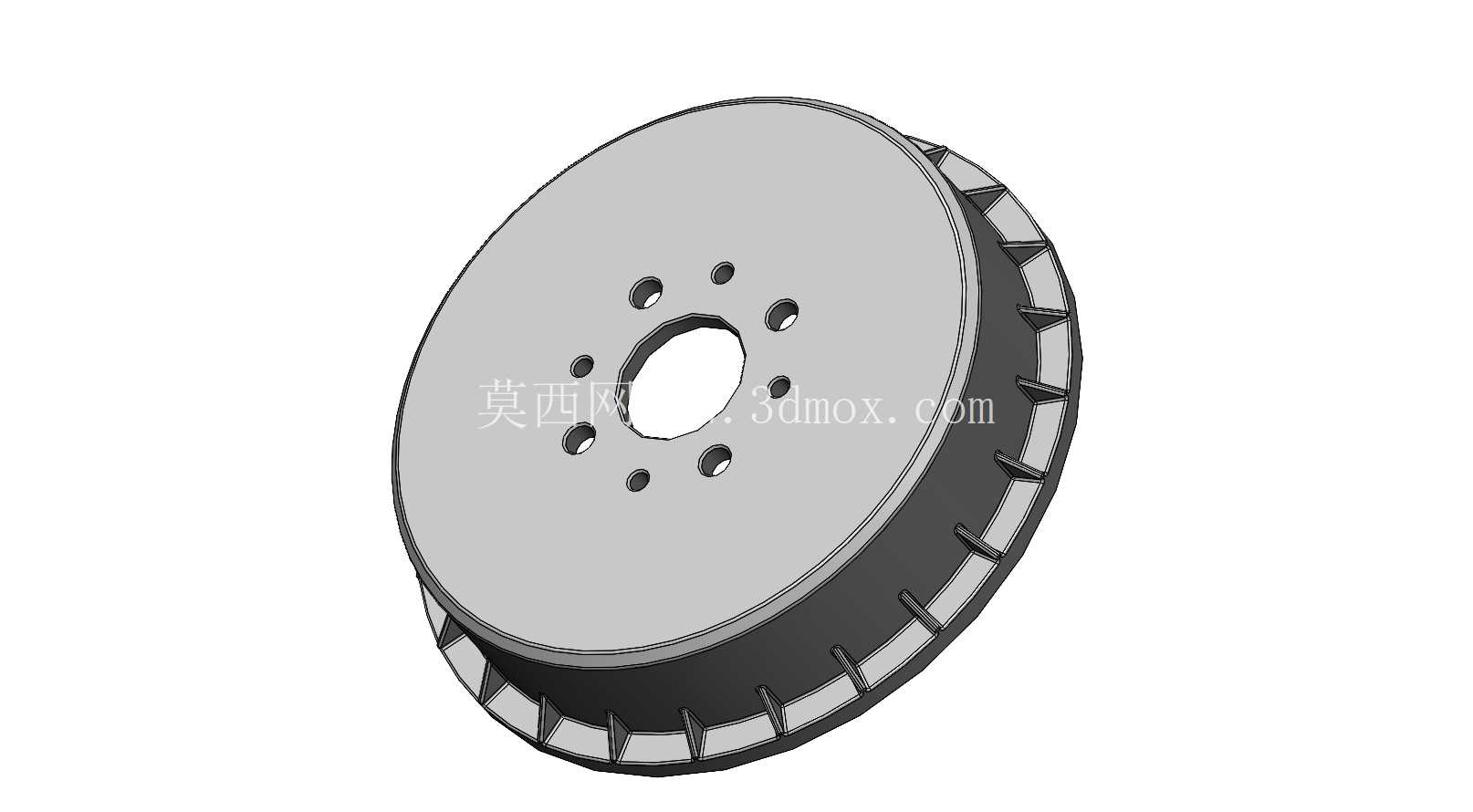

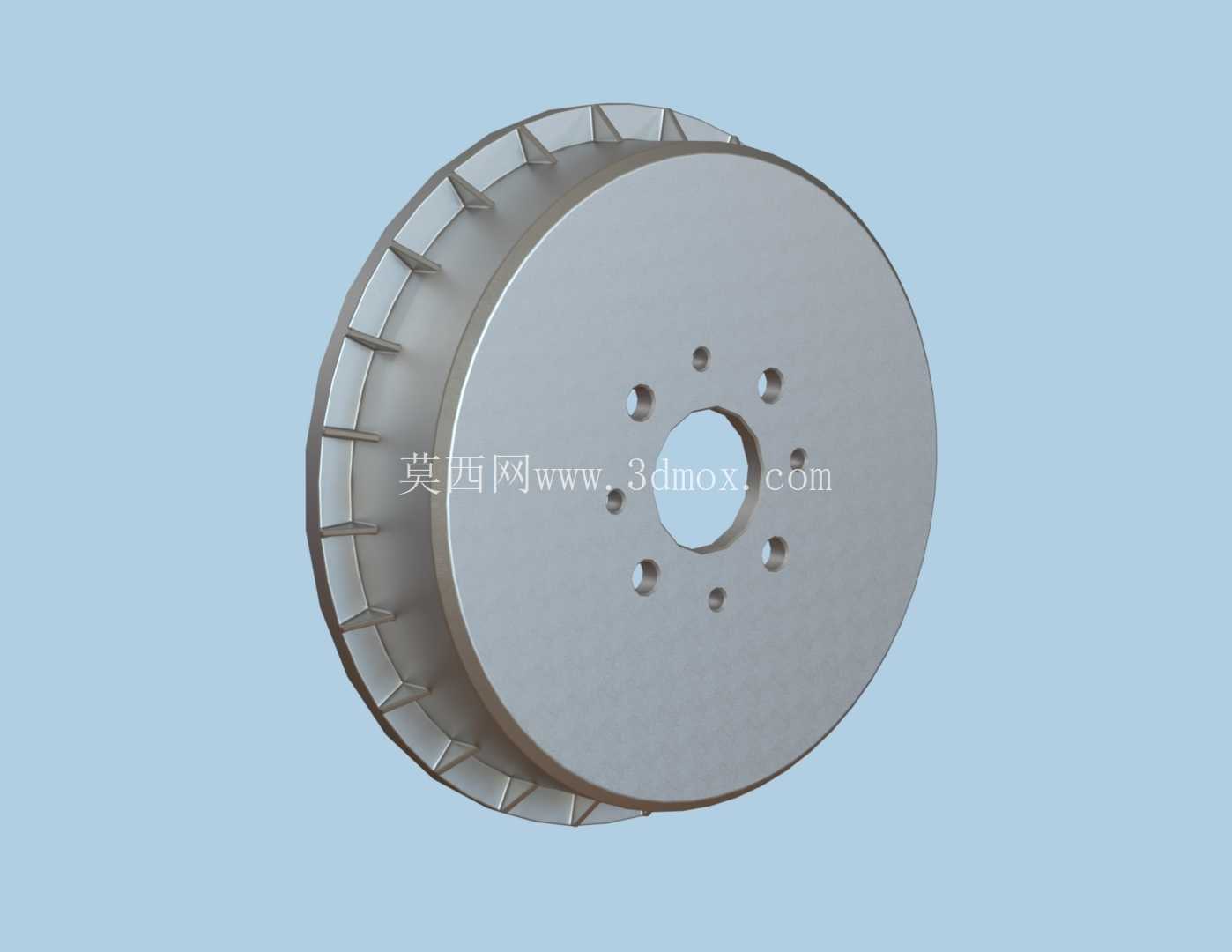

设计过程中首先锚定的是安装边界约束,中心通孔为轮毂轴穿过的定位通道,周围环形分布的8个安装孔对应轮毂法兰的固定螺栓位,孔位的分度圆直径、孔径公差都严格匹配VAZ车型原厂轮毂的安装尺寸,确保装车时无需额外修改法兰结构即可完成对位装配。制动鼓的外圈散热筋结构并非随意排布,每一条径向筋条的高度、厚度都经过热容量校核,车辆频繁制动时制动鼓内表面会因持续摩擦快速升温,径向筋条随车轮转动时可带动周边空气形成定向对流,把摩擦产生的热量快速散出,避免制动鼓因温度过高出现热衰退,导致摩擦系数下降影响制动效能。
从结构特性来看,该制动鼓做了针对性的简化处理,建模时优先保留核心受力与安装结构,省略了非关键位置的铸件圆角、细小沟槽以及工艺减重凹坑,既能够清晰展示制动鼓的核心装配关系,也能让结构设计人员快速把握核心尺寸边界。制动鼓的圆柱工作段壁厚取值兼顾了强度与散热需求,壁厚过薄会导致制动时刚性不足,在蹄片压紧力作用下出现微形变,导致制动力矩输出不稳定,还会加剧摩擦片的偏磨;壁厚过大则会增加簧下质量,影响车轮的悬挂响应特性,同时提升热容量冗余的同时也会减慢散热速度,反而不利于长时间制动工况下的性能稳定。

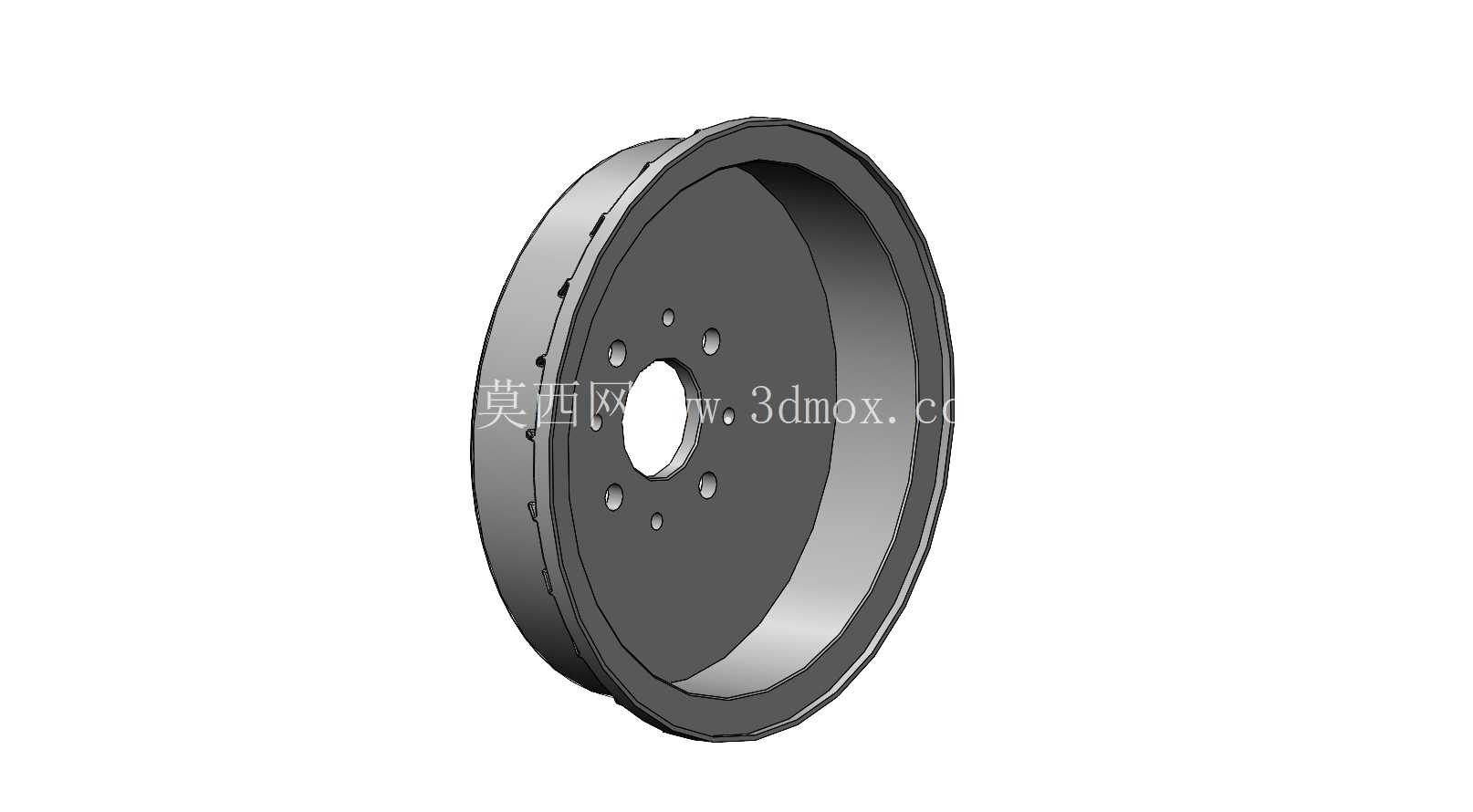

实际选型匹配过程中,这类制动鼓的安装端面平面度是关键管控尺寸,若端面与轮毂法兰贴合存在间隙,高速转动时会出现制动抖动,连带引发方向盘摆振、车身共振等问题,因此建模时安装端面的基准设定完全贴合实际加工工艺的定位基准,确保设计输出的尺寸链能够直接对接生产环节的公差要求。制动鼓内圆柱面的直径尺寸直接决定了制动蹄的张开行程,尺寸偏差过大会导致制动分泵的行程超出有效工作区间,出现制动踏板空行程过大、制动滞后的问题,设计时该尺寸与制动蹄的摩擦片厚度、分泵最大伸出量做了匹配校核,确保全生命周期内摩擦片磨损到极限位置时,分泵仍能提供足够的压紧力。

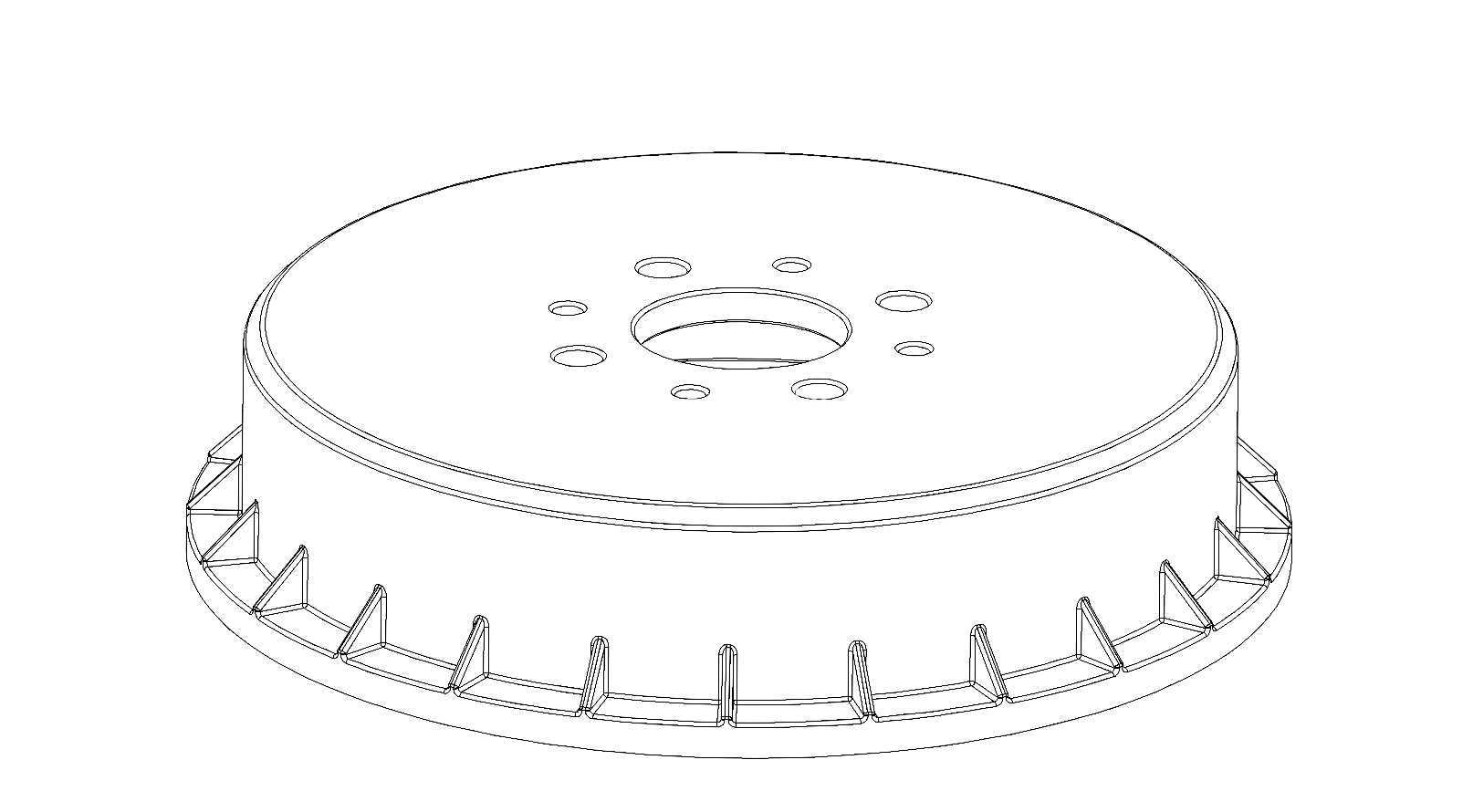

不同于盘式制动器的外露式结构,鼓式制动的制动鼓为半封闭腔体结构,虽然散热效率略低于通风刹车盘,但能够提供更大的制动力矩,且驻车制动结构可以直接集成在鼓腔内部,无需额外加装驻车卡钳,对于成本敏感的经济型车型来说,这类结构的可靠性更高、维护成本更低。本次建模的制动鼓结构,特意将散热筋的排布方向与车轮前进时的转动方向做了匹配,车辆向前行驶时,筋条转动产生的气流能够顺着筋片间隙向外导出,避免热量在鼓腔周边积聚,同时筋条的根部做了圆弧过渡处理,减少铸件冷却过程中的应力集中,降低长期使用后筋条根部出现疲劳裂纹的风险。
从安装适配的角度来说,该制动鼓的轴向定位尺寸完全对齐VAZ车型原厂的轮毂轴承安装位,装车后制动鼓与轮毂轴的同轴度公差控制在合理区间,避免转动时出现偏心磨损。对于三维建模从业者来说,这类汽车制动部件的建模核心不在于还原所有细小工艺特征,而是要精准把控安装接口的尺寸边界、核心工作面的形位公差要求,以及结构设计背后的工程逻辑,避免出现只重外形不重功能的无效建模。在做同类部件的结构设计时,还需要考虑制动鼓的材料特性,这类部件多采用灰铸铁铸造加工,材料的耐磨性能、导热性能以及刚性都需要和摩擦片材料做匹配,建模时的壁厚设计也要结合材料的铸造工艺性,避免出现壁厚突变导致的铸件缩松、气孔等缺陷。
