带有限元校核的自行车盘式制动结构

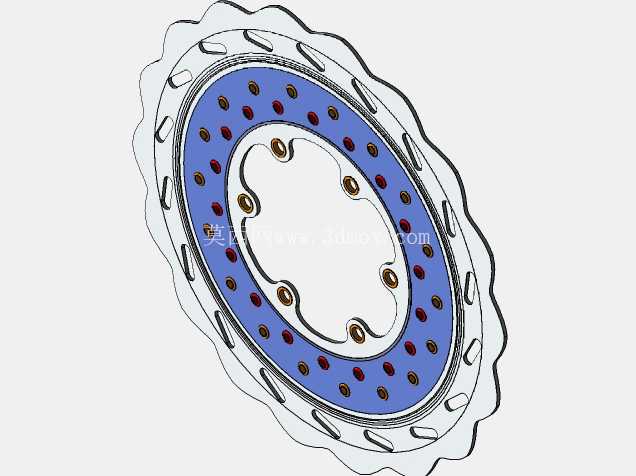

　　日常通勤、山地越野场景下的自行车制动系统，直接决定骑行过程的操控安全性，盘式制动器相比传统圈刹，在雨天、泥污覆盖轮组的工况下能保持更稳定的制动摩擦力输出，不会因为轮圈沾附泥水出现制动衰减，长距离下坡持续制动时也不会因为轮圈发热导致轮胎爆胎风险，是目前运动类自行车、通勤代步电动车普遍采用的制动结构形式。这套盘式制动结构的设计，首先围绕安装适配性展开，制动盘的安装孔位完全匹配常规自行车花鼓的六钉安装标准，安装孔分布圆直径、单孔孔径都符合通用配件的互换要求，不需要对现有花鼓结构做额外改造就能直接装配，制动盘的整体外径控制在160mm常规通勤车规格范围内，厚度采用2mm的耐磨钢材设计，既保证制动过程的结构刚性，也控制了旋转部件的整体重量，不会给轮组带来过多的转动惯量负担。

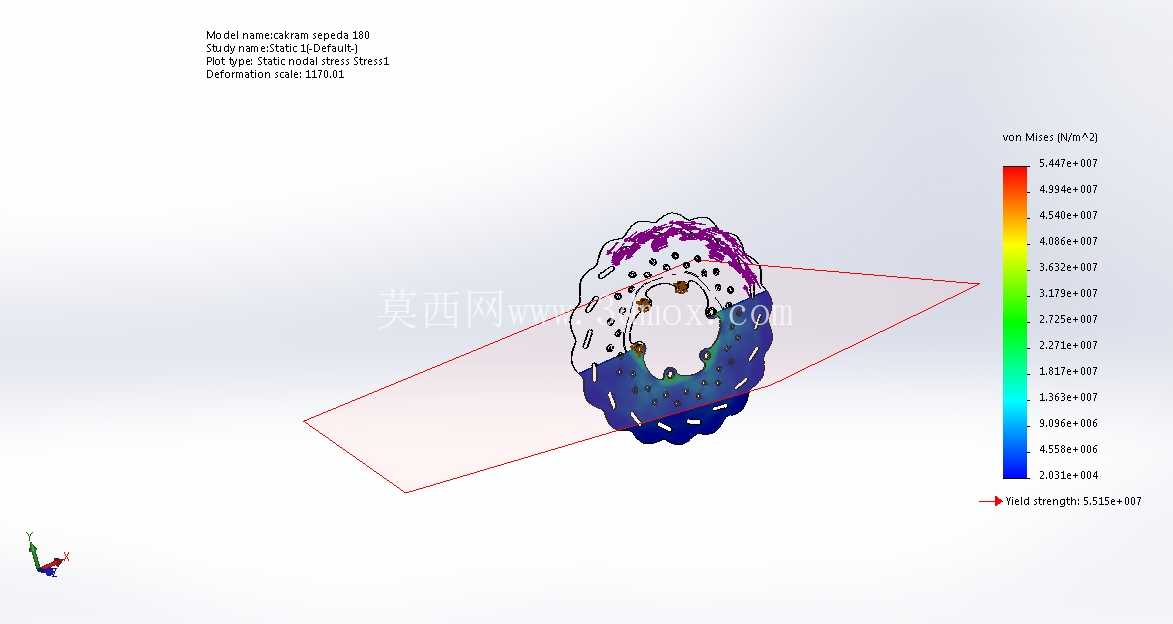

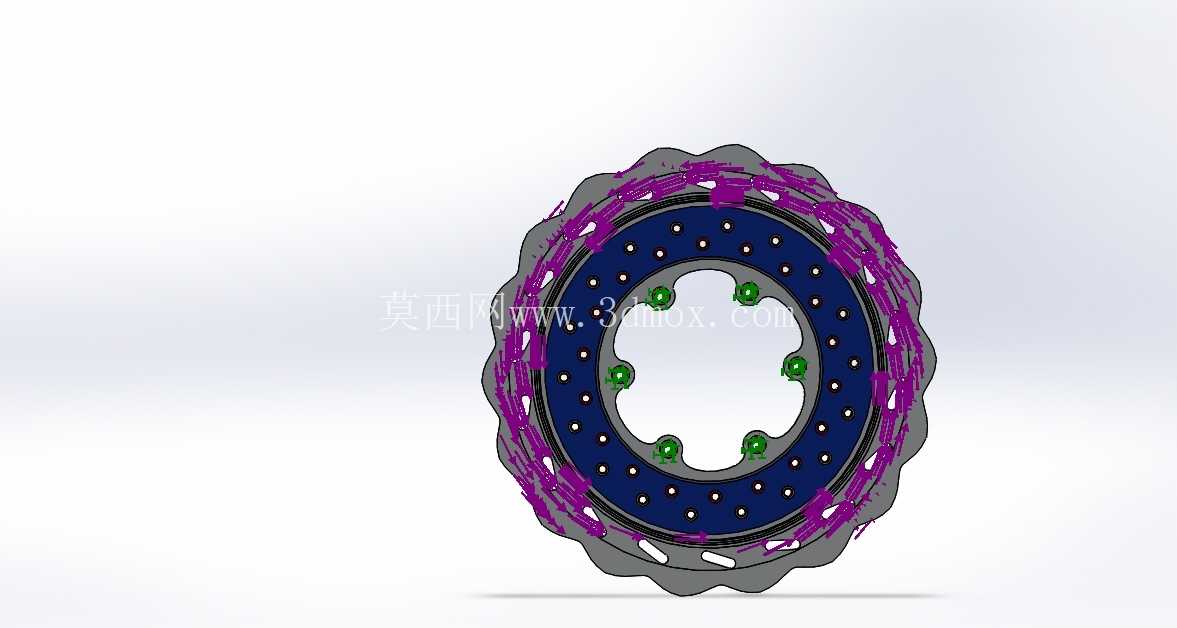

　　从结构功能来看，制动盘表面设计有连续的散热镂空槽，制动过程中刹车片与盘面摩擦产生的热量，可以通过镂空结构形成的空气对流快速带走，避免持续制动时盘面温度过高导致刹车片摩擦系数下降，同时镂空槽也能在盘面沾附泥污、雨水时，通过旋转过程的离心力将杂质从槽内甩出，减少杂质夹在刹车片与盘面之间造成的制动异响、磨损加剧问题。设计过程中同步完成了制动工况的有限元强度校核，模拟紧急制动时刹车片对盘面施加的最大夹紧力、轮组传递的制动力矩载荷，校核结果显示盘面最大应力位置出现在安装孔周边的加强筋区域，应力值远低于钢材的屈服强度极限，盘面的最大变形量控制在0.05mm以内，不会因为制动受力出现盘面偏摆，导致刹车片蹭碟、制动拖滞的问题。

　　制动盘的外缘做了圆弧倒角处理，避免安装、维护过程中锐边划伤操作人员，盘面的摩擦区域做了平面度公差控制，整体平面度误差不超过0.02mm，保证刹车片与盘面接触时能够完全贴合，不会出现局部接触导致的制动抖动、制动力输出不均匀的问题。考虑到实际使用中的磨损余量，盘面的摩擦层设计了1.5mm的可磨损厚度，当盘面磨损到剩余0.5mm厚度时才需要更换，能够满足普通用户3-5年的日常使用需求，安装孔位置做了局部加厚处理，避免反复拆装螺丝时造成孔位变形，影响安装定位精度。

　　夹器的安装座适配常规自行车前叉、后车架的国际标准A柱、B柱安装位，安装调整时可以通过垫片调整夹器的位置，保证刹车片与盘面两侧的间隙均匀，间隙控制在0.1-0.2mm之间，既不会因为间隙过小出现蹭碟，也不会因为间隙过大导致刹车手柄行程过长，影响制动响应速度。制动时的力传递路径经过优化，捏下刹车手柄后，液压或拉线驱动夹器内的活塞推动两侧刹车片同步向盘面移动，夹紧盘面产生摩擦力矩，这个力矩通过安装孔传递给花鼓，进而带动轮组减速，整个力传递过程中没有多余的结构损耗，制动力的输出线性度较好，用户可以通过手柄的握力大小精准控制制动力度，不会出现轻捏就抱死、重捏制动力不足的问题。针对越野骑行的颠簸工况，整个制动结构的紧固件都设计了防松结构，安装螺丝采用带尼龙防松圈的规格，避免长期颠簸震动导致螺丝松动，造成制动盘偏摆、夹器移位的安全隐患，盘面的表面做了防锈涂层处理，在雨天骑行、沾水存放的工况下不会轻易生锈，避免锈迹导致刹车片过度磨损、制动异响。
