XL6009升压转换电路板结构设计

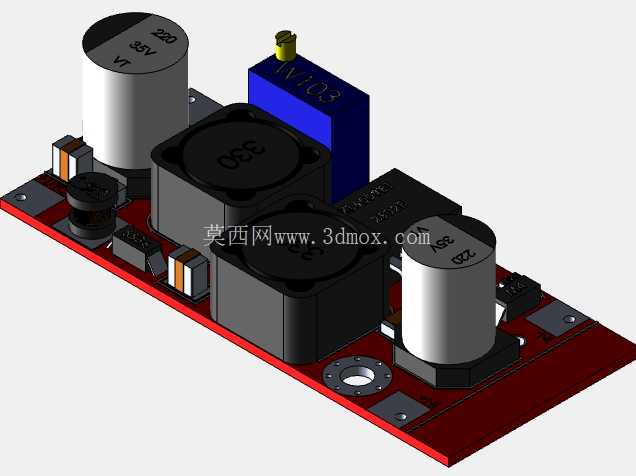

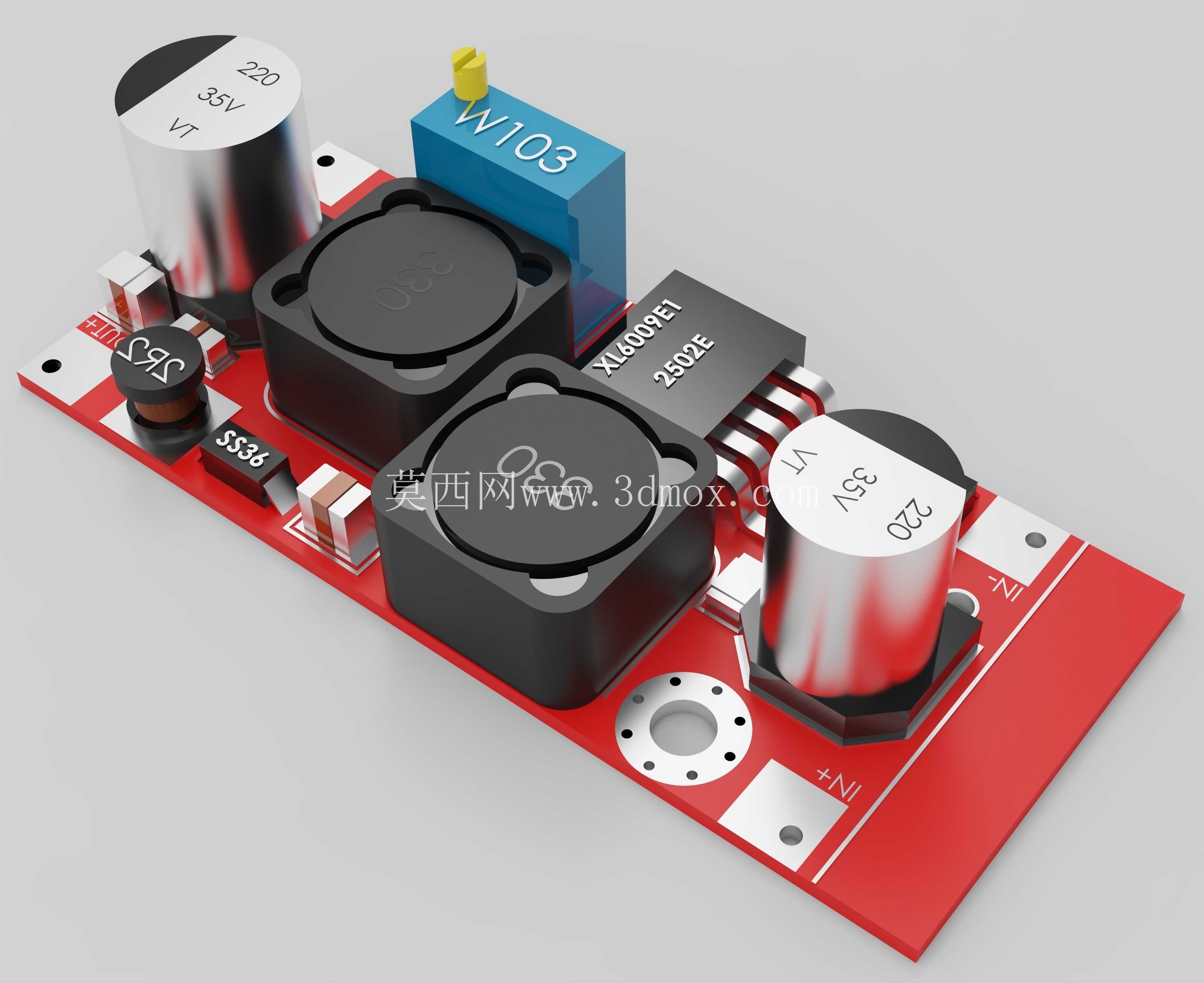

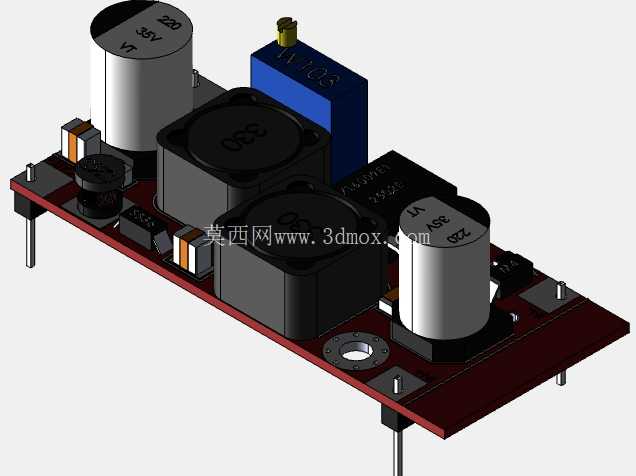

　　从结构设计层面看，这块板的布局完全遵循开关电源的EMC设计逻辑，输入端的大容值电解电容紧贴IN+、IN-焊盘布置，能最大程度滤除输入侧的电压纹波，避免前端供电的杂波串入升压芯片的反馈回路；两个屏蔽式功率电感分别布置在板卡中部的核心散热区域，电感下方的PCB做了露铜加锡处理，能把电感工作时产生的铜损、铁损热量快速传导到整个基板散出，避免长时间大电流输出时电感磁饱和导致输出电压掉压。输出侧的电解电容同样紧贴OUT端焊盘，配合旁边的高频贴片电容，能把升压后的高频开关纹波压制到设备可接受的范围，不会对后端的敏感器件比如传感器、无线通讯模块造成电磁干扰。在便携电子设备改装、小型工控板卡供电适配、户外低压电源升压组网这类场景里，XL6009架构的升压模块是结构工程师做供电方案选型时绕不开的核心部件，不同于早期分立元件搭出来的升压电路，这款集成化的升压转换板把功率电感、滤波电容、整流元件、调压电位器都整合在一块标准尺寸的FR4基板上，不用工程师再单独做PCB Layout、元件选型和焊接调试，能直接嵌入到需要电压抬升的设备腔体里。

　　板卡边缘预留了两个标准的固定安装孔，孔位做了金属化包边处理，安装时可以用M3的铜柱或者尼龙螺丝直接固定在设备的安装基面，安装孔到板边的距离留足了绝缘间隙，就算固定在金属壳体上也不会出现焊盘短路的问题。输入端和输出端都做了加宽的焊盘设计，既可以直接焊导线做永久式连接，也能自己加焊接线端子做可拆卸式接线，适配不同设备的装配需求。板上的多圈可调电位器布置在板卡的侧边位置，调试时不用拆开设备外壳，只要用小螺丝刀伸到电位器调节孔就能调整输出电压，调节范围覆盖常见的5V升12V、3.7V升12V、12V升24V这类常用的升压场景，电位器旁边预留了丝印标识，能直观看到调节方向对应的电压升降趋势，避免调试时调反电压烧坏后端器件。

　　从元件选型的结构适配来看，板上的电解电容都选用了标准尺寸的铝电解电容，电容高度控制在15mm以内，功率电感的高度也和电容保持齐平，整个板卡的最高元件高度不超过16mm，就算嵌入到内部空间局促的手持设备、小型传感器节点外壳里，也不会出现元件顶壳的问题。XL6009主芯片布置在两个电感的侧边，芯片本身的散热焊盘和PCB底部的露铜区域连通，大电流输出时芯片的结热能快速导出，不会因为过热触发芯片的过温保护断供。板上的肖特基整流二极管紧贴主芯片布置，缩短了高频开关回路的走线长度，减少了走线的寄生电感带来的尖峰电压，提升了整个模块的工作可靠性。

　　在实际设备装配里，这款升压板的安装边界非常友好，板卡整体是规则的矩形，没有突出的异形元件，除了顶部的电位器调节帽之外，所有元件都在PCB的投影轮廓范围内，做设备结构设计时只要预留出对应长宽高的矩形安装腔，不用额外给元件做避让槽，能大幅缩短结构设计的周期。针对不同的使用场景，这款板的走线做了加宽处理，大电流回路的走线宽度超过2mm，能承载持续2A以上的输出电流，短时峰值电流可以到3A，足够给小型电机驱动板、液晶显示屏、无线通讯模块这类常见的低压设备供电。板上的丝印标识清晰标注了输入输出的正负极，就算是刚接触硬件装配的结构工程师，也不会出现接反正负极烧坏模块的问题。在做三维建模的时候，这个模型完整还原了板上所有元件的实际尺寸和安装位置，包括电解电容的极性标识、电感的绕线方向、电位器的调节槽位置、焊盘的实际大小，导入到设备整体装配模型里的时候，能直接做干涉检查，提前发现装配时可能出现的元件和壳体、其他板卡的碰撞问题，不用等实物打样回来再调整结构，能有效减少样机迭代的次数。
