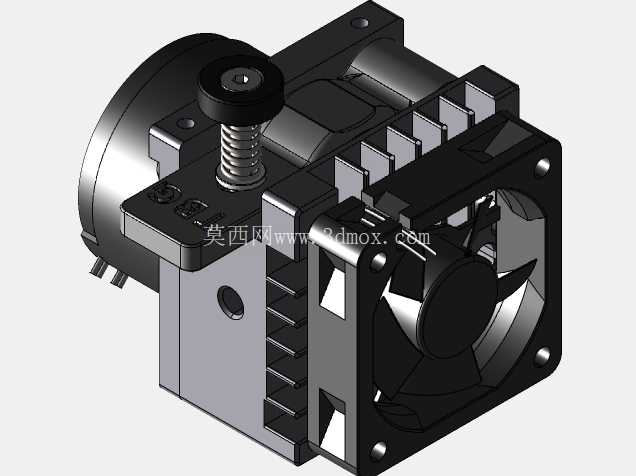

Tbg-Air Trianglelab风冷挤出机构

桌面级FDM熔融沉积成型设备的送料挤出环节，直接决定了耗材推送的稳定性、出丝精度以及长时间打印的成型可靠性，这款风冷结构的挤出机构，是针对近程挤出场景优化的成熟方案，适配常规1.75mm直径的PLA、ABS、PETG等主流3D打印耗材，能够在紧凑的安装空间内完成耗材推送、熔融加热、风冷散热的全流程功能。从实际装机场景来看，该挤出机构多用于桌面级DIY3D打印机、小型教育类FDM设备以及改装升级的老旧机型，相比传统远程挤出结构，近程布置的挤出轮距离熔融热端的路径更短，耗材推送的响应速度更快，在打印柔性耗材比如TPU时，能够大幅减少耗材弯折、送料滞后的问题，避免出现堵头、断料、出丝不均的打印缺陷。

从功能特性上拆解，这套机构集成了步进驱动的送料组件、带散热鳍片的加热块组件、轴流散热风扇以及挤出压力调节结构。送料部分采用双齿轮咬合的送料轮结构，咬合耗材的接触面做了滚花处理，能够在不压伤耗材的前提下提供足够的推送摩擦力，避免长时间送料出现的打滑、耗材磨屑堆积问题；顶部的手拧调节旋钮配合压缩弹簧，可以根据不同耗材的硬度调整送料轮的压紧力度，比如打印硬度较低的柔性耗材时适当降低压紧力，避免耗材被压变形导致送料不畅，打印硬质耗材时适当增加压紧力，保证高速打印下的送料扭矩足够。散热部分的设计是这套机构的核心特点，铝制散热鳍片紧贴喉管的冷端位置，搭配侧置的轴流风扇形成定向风道，能够快速带走喉管传导上来的热量，避免喉管温度过高导致耗材提前软化膨胀，出现堵头故障；风扇的安装位置做了风道导流设计，气流能够完全覆盖散热鳍片的全部齿面，不会出现散热死角，即使在长时间连续打印、加热块保持200℃以上高温的工况下，冷端温度也能稳定维持在耗材玻璃化转变温度以下，保证送料路径顺畅。加热块部分采用标准化的热敏电阻与加热棒安装孔位，兼容市面上主流的E3D系列热端配件，用户更换喷嘴、清理喉管时不需要额外定制配件，维护成本更低。

从设计思路来看，这套机构完全围绕紧凑化、易安装、高兼容性的方向做优化，整体结构采用模块化拼接设计，送料组件、散热组件、风扇组件都可以单独拆卸更换，不需要整体拆解整个挤出头；安装接口采用标准的2020/2040铝型材适配的安装孔位，孔位间距符合主流桌面级3D打印机的挤出头安装标准，用户在做设备改装时不需要重新设计安装支架，直接替换原有挤出机构即可完成升级。外形尺寸方面，整套机构的横向安装边界控制在60mm以内，纵向高度不超过75mm，不会在打印过程中与打印件、设备机架发生运动干涉，即使是打印尺寸较小的桌面级设备，也能留出足够的打印平台运动空间；安装时的定位基准面做了铣平处理，能够保证挤出头的喷嘴与打印平台保持垂直，避免出现第一层打印不平、喷嘴刮蹭平台的问题。

在实际工程应用中，这套挤出机构的送料精度能够控制在0.01mm的步进精度范围内，配合42型步进电机的驱动，最高可以支持150mm/s的打印速度下稳定送料，不会出现高速打印时的出丝不足、层间粘接不牢的问题；风冷散热的设计相比水冷结构，不需要额外配置水泵、水管、冷排等附件，整体重量更轻，能够减少X轴运动组件的负载，提升运动部件的响应速度，降低高速运动时的惯性抖动，进一步提升打印件的表面成型质量。针对日常维护的需求，机构的送料轮位置预留了清理碎屑的缺口，用户不需要拆解送料组件就可以定期清理送料轮上附着的耗材磨屑，减少维护的工作量；喉管与加热块的连接采用标准螺纹接口，更换不同口径的喷嘴时只需要简单的工具即可完成操作，不需要复杂的校准步骤。
