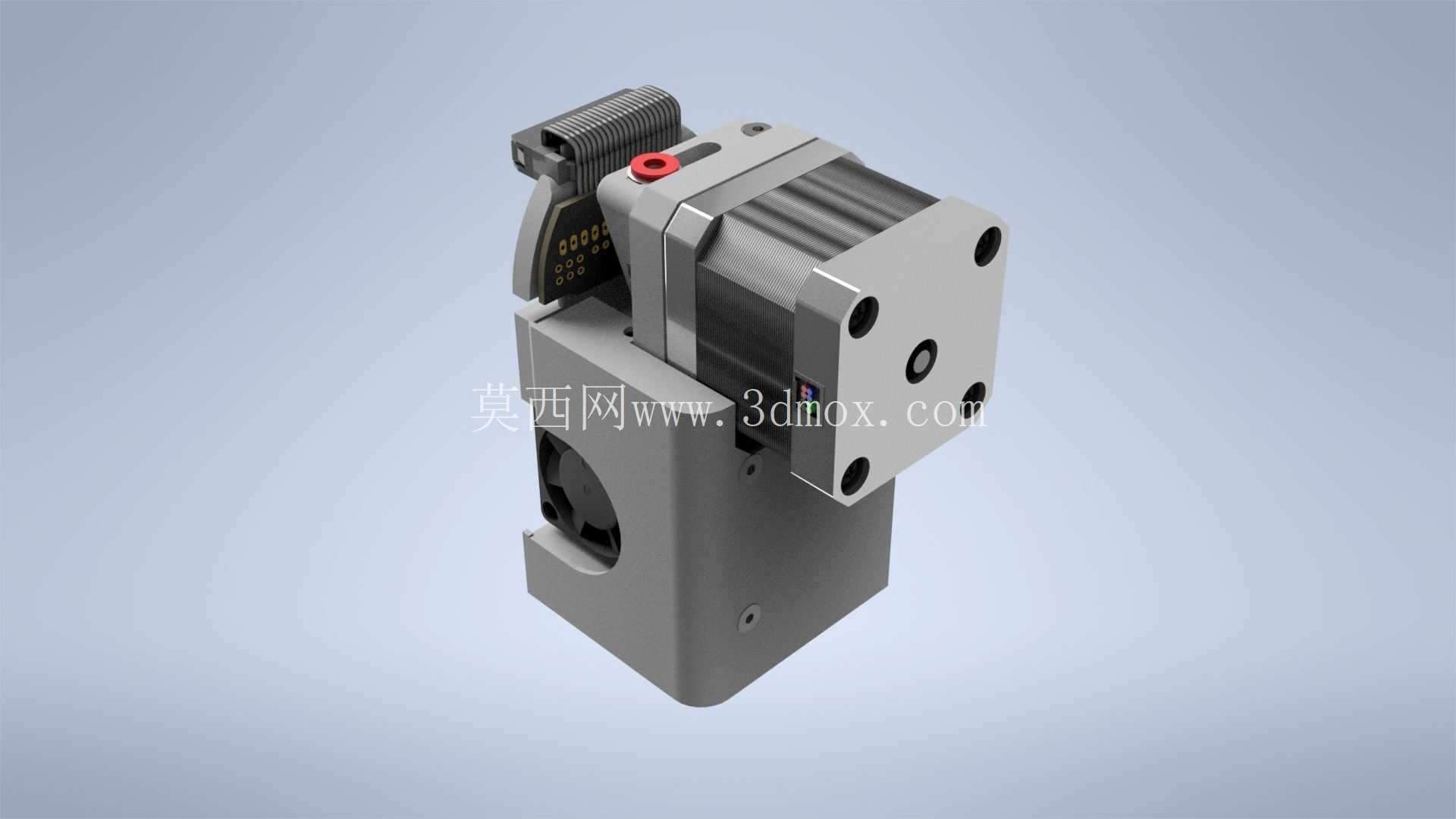

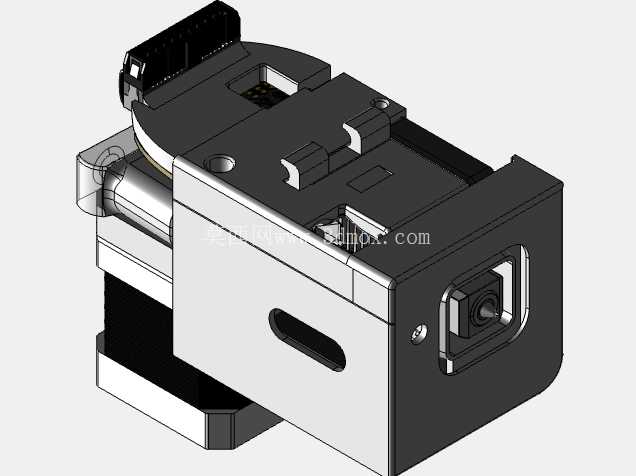

适配拓竹的直驱式3D打印挤出工具头

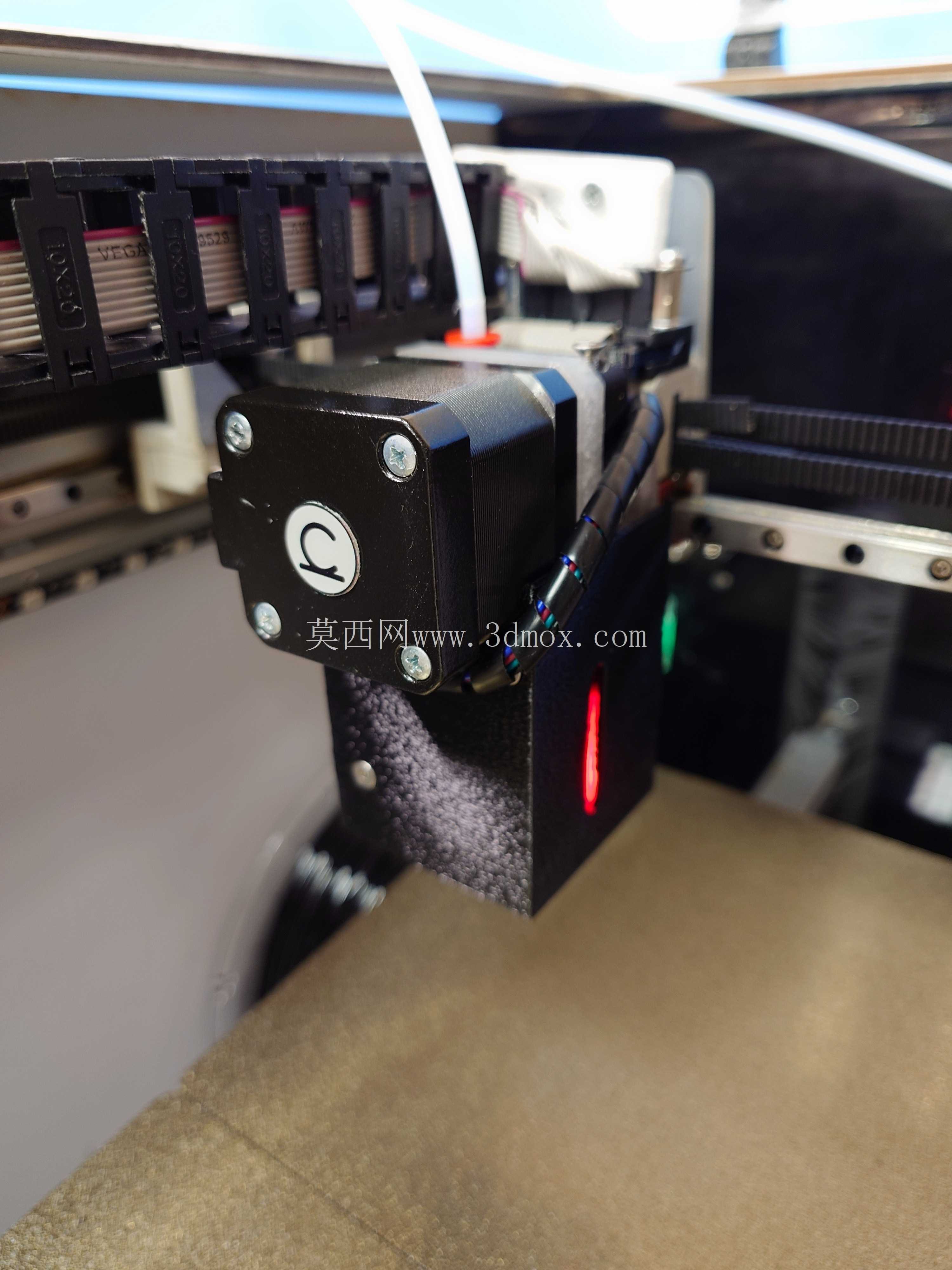

这款直驱式挤出工具头，核心定位是面向柔性耗材与高性能工程耗材的FDM 3D打印场景，解决近程挤出结构在耗材推送精度、回抽响应速度上的痛点，同时兼顾主流热端的兼容性，降低用户的改装适配成本。从实际应用场景来看，该工具头可直接替换拓竹系列桌面级3D打印机的原有挤出组件，也可适配搭载E3D V6热端标准接口的DIY桌面3D打印设备，覆盖文创模型制作、功能件打样、小批量柔性零件生产等常见3D打印作业场景，尤其是在打印TPU、TPE等低硬度柔性耗材时，直驱结构的短送料路径能有效避免远程挤出常见的耗材弯折、堵料、送料打滑问题，保障连续打印的稳定性。

从功能特性来看，该挤出结构采用步进电机直连送料齿轮的布局，省去了远程挤出的鲍登管传动环节，送料齿轮到热端熔融腔的距离控制在极短范围内，回抽动作的响应延迟可控制在毫秒级，能有效减少打印过程中的拉丝、漏料缺陷，提升模型表面成型质量。结构上预留了BLTouch自动调平传感器的安装位，无需额外打孔改装即可实现打印平台的自动平整度检测与Z轴高度补偿，适配不同平整度的打印平台，降低调平操作的技术门槛。工具头集成了专用冷却风道与散热风扇，风道出口对准喷嘴下方的模型冷却区域，可针对PLA等需要快速冷却的耗材提供均匀的定向气流，同时热端散热段配备独立散热风扇，避免热量上窜导致的耗材提前熔融堵料，保障长时间连续打印的热端温度稳定性。

在设计思路上，该结构优先考虑了安装兼容性与维护便捷性，主体安装孔位完全匹配拓竹设备的原有安装基准，用户替换时无需调整X轴滑台的安装位置，也无需修改原有设备的走线布局，可实现快速换装。送料机构采用双齿轮夹持结构，从动轮带有压紧力调节旋钮，可根据不同耗材的硬度调整夹持力度，既避免硬耗材夹持过紧导致的耗材磨屑堆积，也防止软耗材夹持力不足导致的送料打滑。结构上的易损件均采用快拆设计，送料齿轮、热端喉管、喷嘴等部件无需完全拆解整个工具头即可完成更换，日常维护的操作效率大幅提升。整体结构的受力件采用金属材质加工，送料路径的导向件采用低摩擦系数的耐磨材质，兼顾结构刚性与送料顺畅度，减少长期使用后的磨损量，延长工具头的使用寿命。

从安装边界与外形尺寸来看，该工具头的整体外形轮廓在X、Y方向的突出量严格控制在原有挤出组件的尺寸范围内，不会缩小设备原有打印幅面，也不会在打印过程中与模型、平台固定夹发生干涉。安装基准面的平面度公差控制在0.02mm以内，可保障挤出头与打印平台的平行度，避免出现打印层厚不均的问题。热端的喷嘴突出量经过精准核算，配合BLTouch探针的安装高度，可保证调平探针触发时喷嘴与平台的距离处于标准0.1mm纸隙的合理范围，无需用户额外调整探针高度。走线路径上预留了电机线、风扇线、加热棒线、热敏电阻线的走线槽，所有线材可沿工具头侧壁的固定位排布，避免打印过程中线材晃动影响打印精度，也防止线材与运动部件发生剐蹭磨损。

在实际使用适配性上，该工具头可兼容1.75mm直径的各类常见FDM打印耗材，除了常规的PLA、ABS、PETG，还可支持硬度95A及以下的各类柔性耗材，以及碳纤维填充、玻纤填充的高性能工程耗材，送料齿轮的齿形经过优化，既可以提供足够的送料咬合力，也不会在耗材表面压出过深的齿痕导致耗材断裂。挤出机构的减速比经过匹配调校，可适配原有设备的挤出电机驱动参数，用户换装后仅需微调挤出步数即可获得准确的送料精度，无需重新刷写主板固件，降低改装的技术门槛。冷却风道的气流经过流体仿真优化，气流在喷嘴周围形成均匀的环形冷却区域，不会出现单侧冷却过度导致的模型翘曲问题，在打印大尺寸悬垂结构时也能获得良好的成型效果，无需额外添加支撑结构即可实现45度以上悬垂面的顺利打印。
