拓竹X1C/E桌面级FDM3D打印设备三维数模

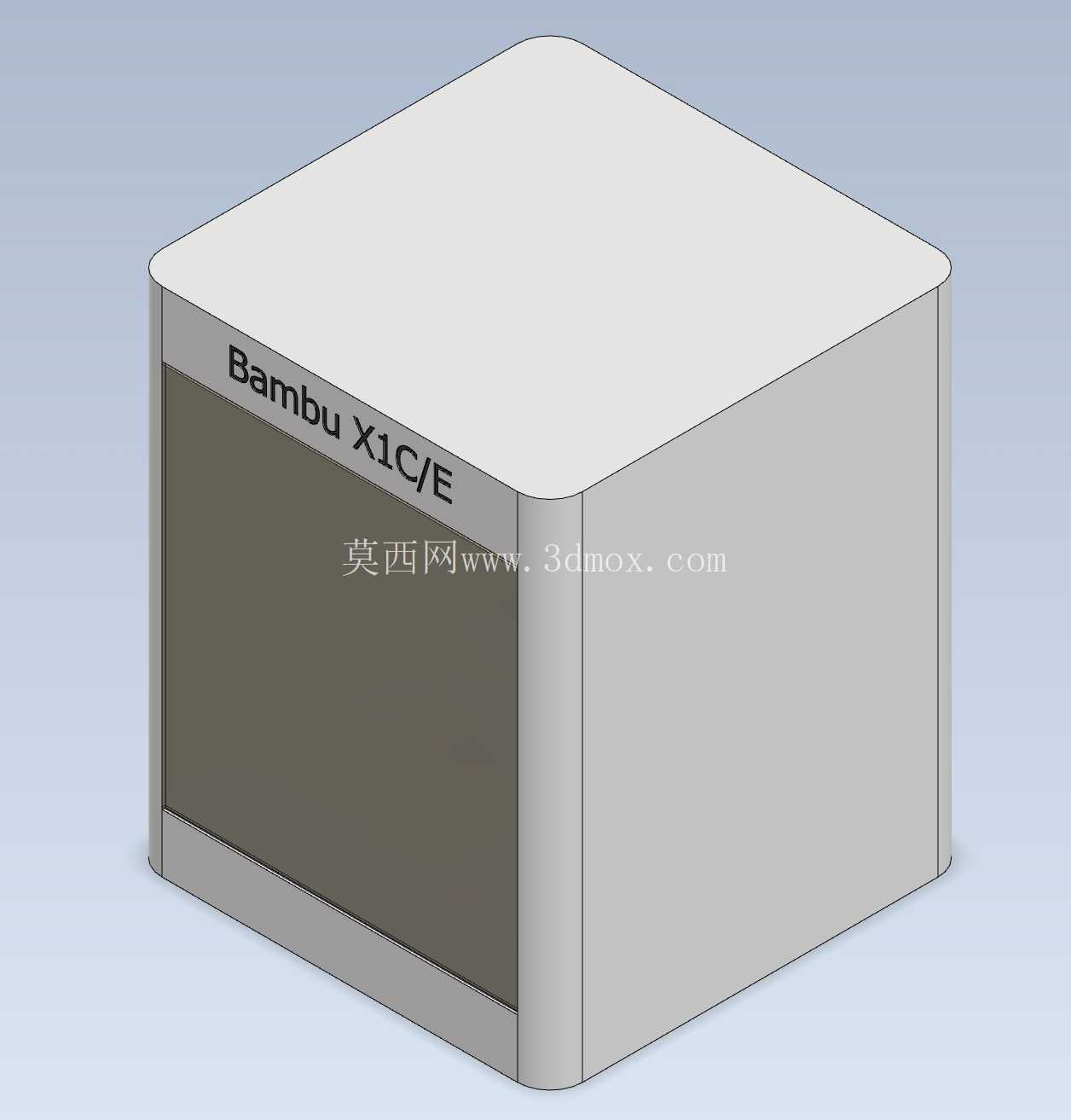

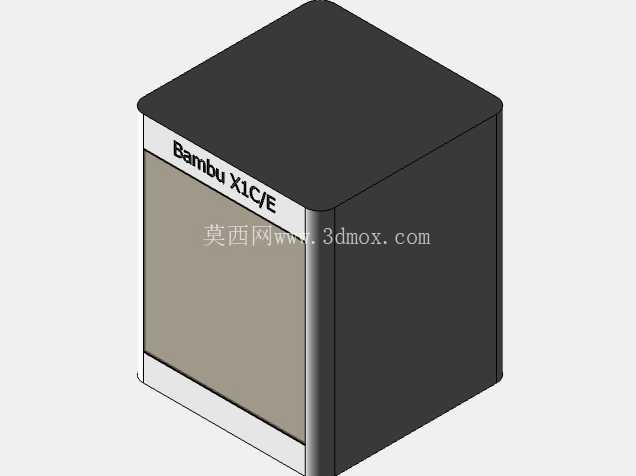

　　做桌面级增材制造车间布局规划的时候，最头疼的就是设备排布的干涉问题，很多厂商公开的外观尺寸只标注了整机的长宽高，实际安装时要预留开门、料架安装、走线的空间，往往会出现预留空间不足的情况，这套数模刚好解决了这个痛点。整套数模包含主机、AMS线轴送料器、四轴干燥送料器三个核心部分，所有尺寸均按实物毫米级测绘完成，完全可以直接导入布局方案中做空间校验，不用再反复核对零散的尺寸参数。主机部分采用方正的封闭式腔体结构，顶部为平整的密封盖板，正面预留透明观察窗区域，可实时查看打印进程，侧面做了圆弧过渡处理，避免直角磕碰，整机底部预留了走线与通风的间隙，安装时不需要额外垫高就能满足散热需求。

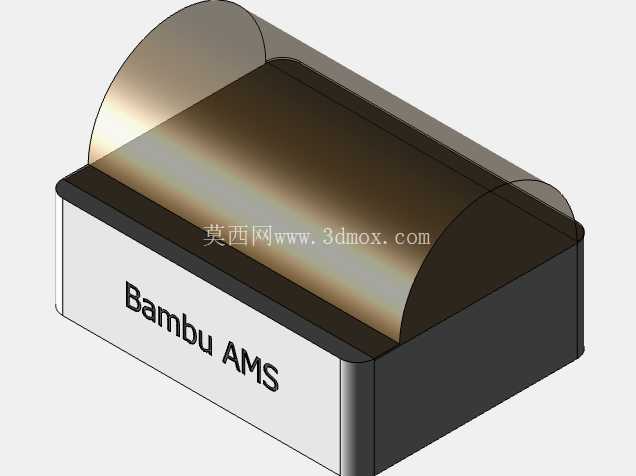

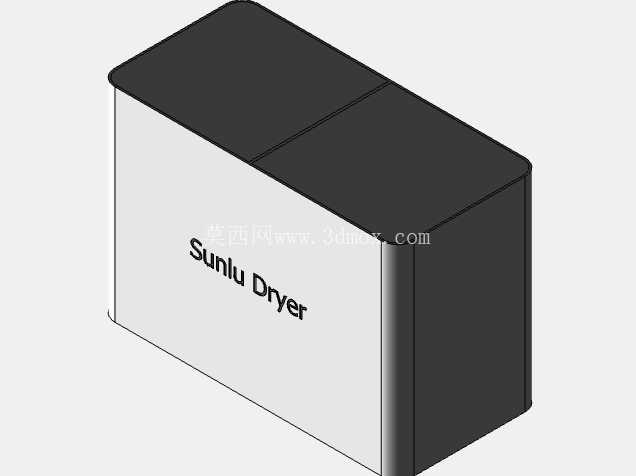

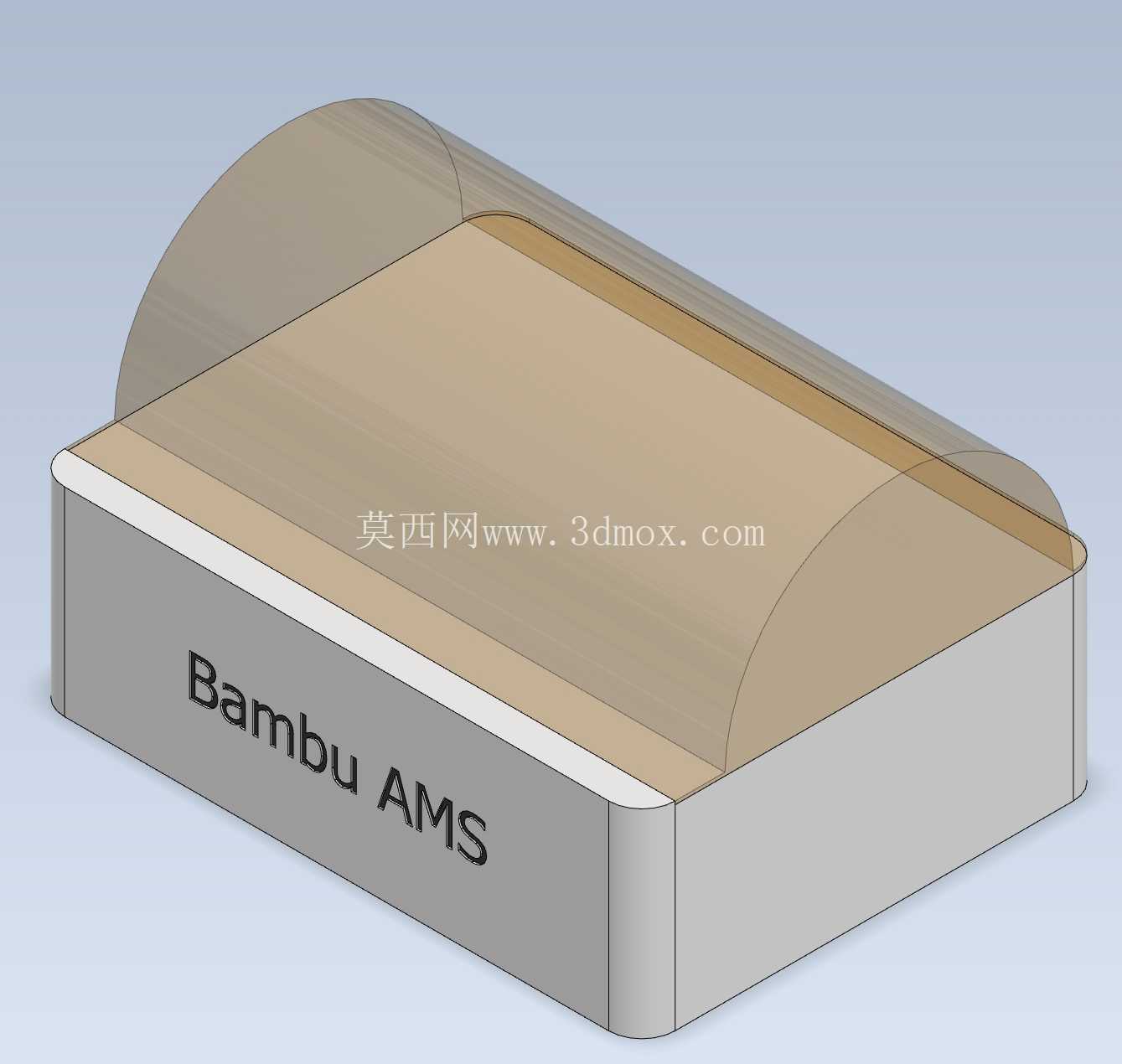

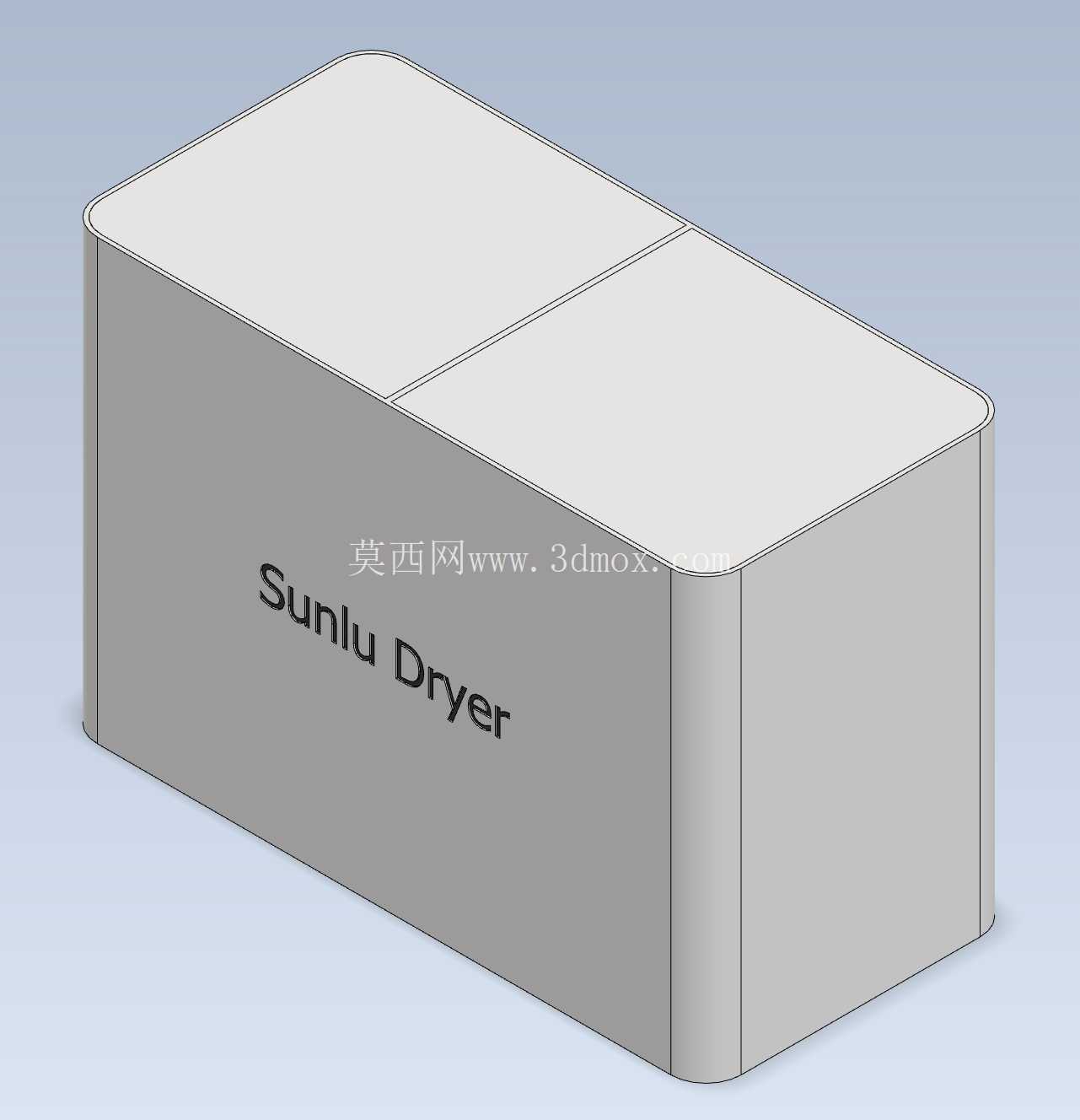

　　做集群排布时，主机左右侧的最小预留间隙可按数模中的结构边界设置，不需要额外预留操作空间，正面仅需预留耗材更换与舱门开启的空间即可，能最大化提升单位面积的设备摆放密度。AMS线轴送料器部分的结构完全匹配主机的安装接口，数模中还原了料盘卡位、送料管路的走向位置，做顶部安装或者侧挂安装的方案时，可以直接在装配体中匹配安装位，校验管路弯折半径是否符合送料要求，避免出现送料阻力过大导致的打印断料问题。四轴干燥送料器的数模还原了料仓的密封结构、加热模块的安装位置，做配套耗材存储区域规划时，可以直接根据数模的外形尺寸预留干燥器的摆放空间，同时校验送料管路到主机进料口的距离，确保长距离送料时的阻力在合理范围内。

　　这套数模的建模逻辑完全按照实物的装配关系搭建，每个部件的分件都和实际设备的装配层级一致，做二次开发比如自动取件装置、集群监控支架的设计时，可以直接提取对应的安装面做配合，不需要重新测绘设备外形。从结构设计的角度看，这套设备的外形设计充分考虑了桌面级使用场景的空间利用率，方正的主体结构可以实现紧密排布，边角的圆弧处理兼顾了安全性，正面观察窗的倾斜角度刚好适配站立操作时的视线高度，不需要刻意俯身就能查看打印平台的状态。

　　做车间布局时，可直接将数模导入装配环境，配合人体工程学模型校验操作高度、维护空间是否合理，比如设备正面到对面货架或者墙面的距离，要满足人员更换耗材、清理打印平台的操作空间，数模中已经标注了舱门开启的最大角度对应的边界，直接按这个边界预留通道即可。送料管路的走向在数模中也做了还原，做多设备集群排布时，可以统一规划管路的走线槽位置，避免管路交叉弯折影响送料稳定性。干燥送料器的摆放位置可以根据车间的湿度环境调整，数模中预留了不同安装位的配合参考，不管是放置在设备顶部还是侧边的置物架上，都能直接匹配安装位置，不需要反复调整位置校验干涉。对于做3D打印服务的工厂来说，前期规划集群布局时，用这套毫米级精度的数模做排布，能避免后期设备进场后出现空间不足、管路干涉、操作空间不够的问题，大幅降低布局调整的成本。数模中所有部件的外形都做了简化处理，去掉了不影响布局校验的内部细小结构，文件体量轻便，做大场景排布时不会出现软件卡顿的问题，同时关键的安装接口、外形边界、活动部件的运动范围都做了准确还原，完全满足结构设计、布局规划的使用需求。
