NME3S型ULKA电磁振动泵结构设计

这款微型电磁振动泵常被应用在小型商用半自动咖啡机、家用高压萃取咖啡机、便携式蒸汽清洁设备、小型医用雾化给药装置这类需要稳定小流量高压流体输出的场景中，核心作用是将常压储水腔中的液态水加压到额定工作压力后，输送到后端的加热模块或喷射终端，满足不同设备对流体压力、流量的精准匹配要求。从实际工况适配来看，这类振动泵不需要额外搭配复杂的传动结构，依靠电磁线圈产生的交变磁场直接驱动内部柱塞做高频往复运动，相比传统的叶轮式微型水泵，能在极小的体积下实现更高的输出压力，同时不会出现叶轮空转磨损、长期运行后压力衰减过快的问题，非常适合安装空间紧凑、单次连续运行时长不高但压力要求稳定的民用小型流体设备。

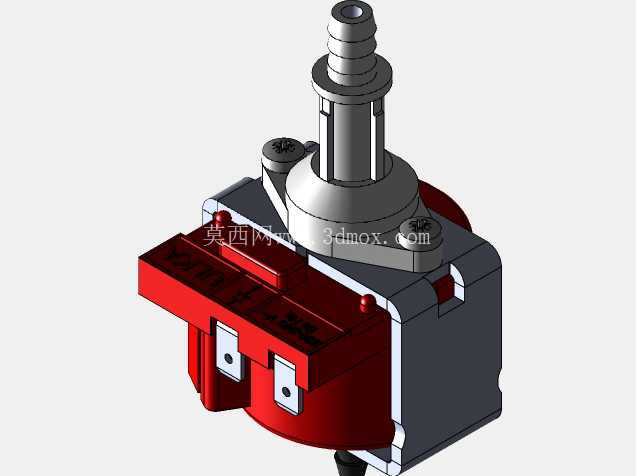

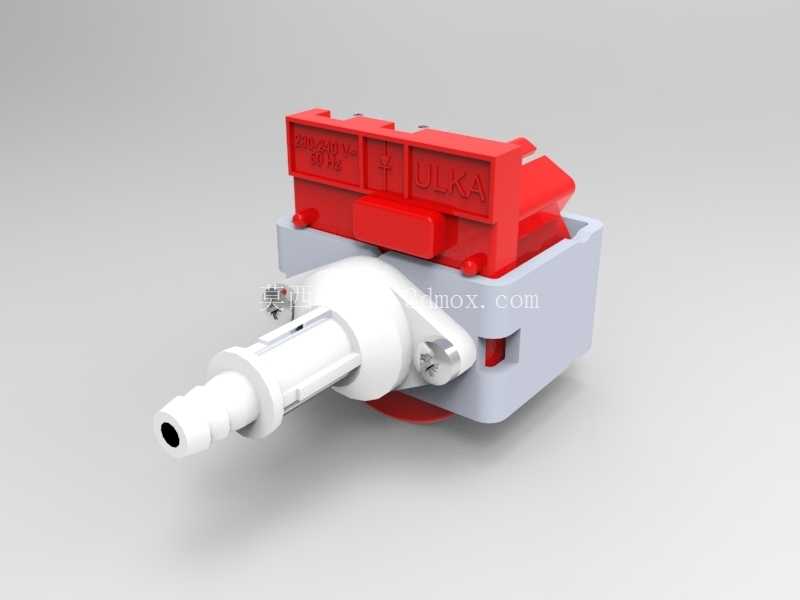

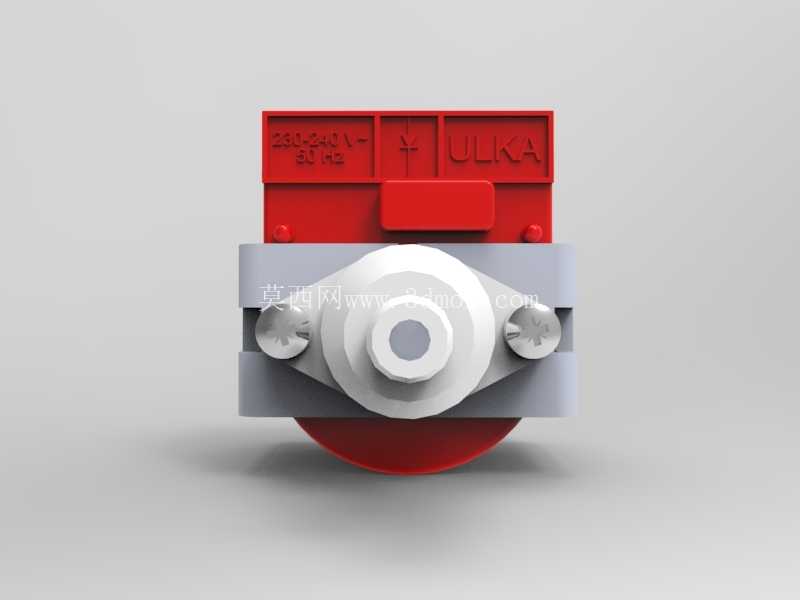

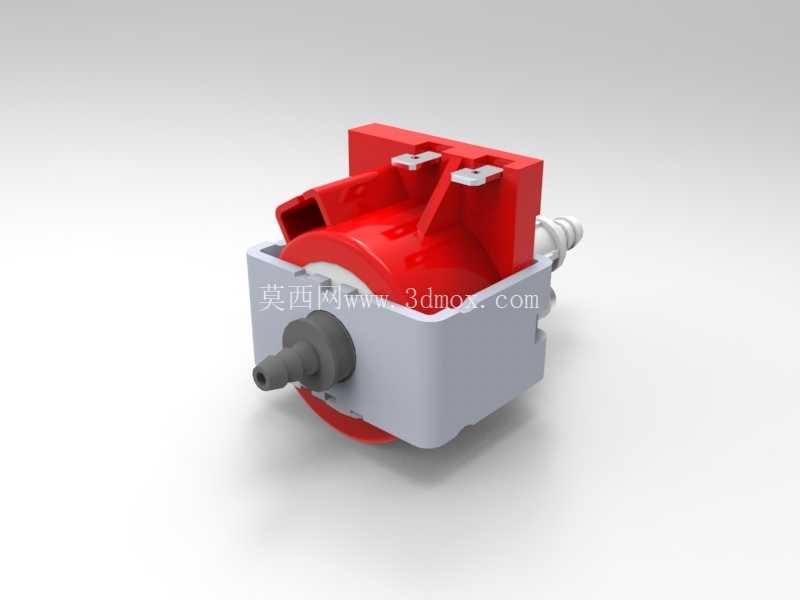

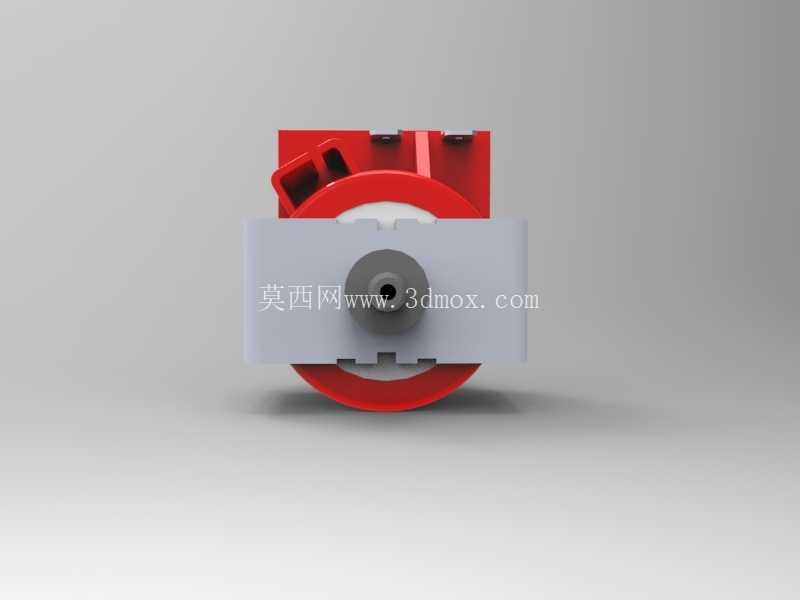

从结构设计逻辑来看，这款泵的整体布局充分考虑了民用设备的安装便利性，主体分为电磁驱动段、柱塞增压腔、流体进出接口三个核心部分。下部的红色壳体为电磁线圈的封装结构，外部预留的两个金属插片是电源接插端，采用标准的快插式接线端子设计，设备组装时不需要额外做焊接或螺丝锁付接线，直接将设备端的接插件卡入即可完成电气连接，能大幅提升整机装配的效率。上部的金属结构为增压腔体与出水接口，出水端采用阶梯式的竹节状倒刺结构，适配不同内径的食品级硅胶输水软管，安装时只需要将软管推到接口根部，依靠软管自身的弹性抱紧倒刺结构就能实现可靠密封，不需要额外加装卡箍或密封胶，在10bar以内的工作压力下不会出现渗漏脱管的问题。

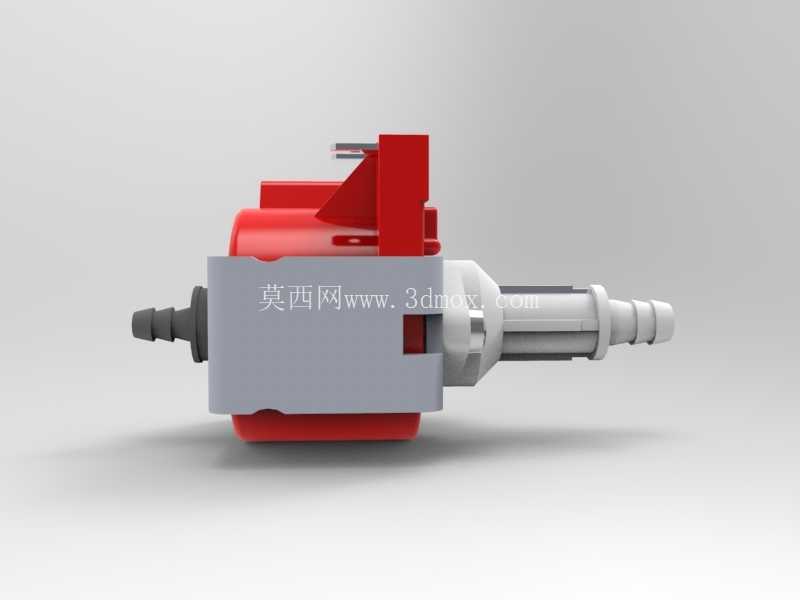

在安装边界的设计上，这款泵的整体轮廓为近似方形的柱体结构，下部电磁段的壳体侧面预留了两个带安装孔的固定凸耳，设备设计时可以在安装板上对应位置设置两个定位柱，将泵体的固定孔套入定位柱后用热熔铆接或者小型螺丝锁付即可完成固定，不需要设计复杂的包裹式固定支架，能有效减少安装结构占用的空间。进出水接口的轴线与泵体主体轴线保持同轴，安装时管路走向可以沿着泵体轴线方向布置，不会出现管路弯折导致的流阻增大问题。从实际选型适配的角度，设计人员在将这款泵集成到整机结构时，需要注意预留足够的电气安全间隙，接电端子周边3mm范围内不要布置其他金属导电结构，避免长期运行后出现积尘导电的安全隐患；同时泵体的安装固定位置需要尽量远离设备上的温度传感器、流量传感器这类精密检测元件，因为泵体工作时的高频振动会对传感器的检测精度产生干扰，必要时可以在泵体固定凸耳与安装板之间加装薄型橡胶减震垫，衰减振动传递。

这款泵的内部流道设计采用了单向阀配流结构，柱塞往复运动时，进水端的单向阀在负压作用下打开吸入水体，出水端的单向阀在柱塞推程时打开将高压水送出，两个单向阀采用锥面密封结构，密封件为耐温耐老化的氟橡胶材质，长期接触高温水也不会出现密封失效的问题。柱塞与腔体之间的密封采用了多层复合密封圈，既能保证往复运动时的密封性能，又不会产生过大的运动阻力，保证泵体在额定电压下能达到设计的输出功率与压力参数。从建模还原的角度，这款模型完整还原了泵体的所有外部安装特征，包括接电端子的尺寸、出水接口的阶梯直径、固定凸耳的孔位与间距，设计人员在做整机结构排布时，可以直接将模型导入装配环境中做干涉检查，不需要额外对安装接口做二次测绘，能有效缩短设备开发的周期。在实际应用中，这类振动泵的工作噪音主要来自柱塞高频往复的撞击声，所以在整机结构设计时，不要将泵体直接刚性固定在设备的外壳钣金上，避免钣金共振放大工作噪音，通过减震垫的隔振处理，能将整机的运行噪音控制在用户可接受的范围内。另外需要注意的是，这款泵的进水端需要保持一定的进水静压，不能在完全无水的状态下长时间空转，否则内部密封件会因为干摩擦出现快速磨损，导致压力下降，所以在配套设备的水路设计时，通常会在进水端设置低位储水腔，保证泵体工作时始终处于有水供给的状态。
