带DIN43650A连接器帕克三通电磁阀结构

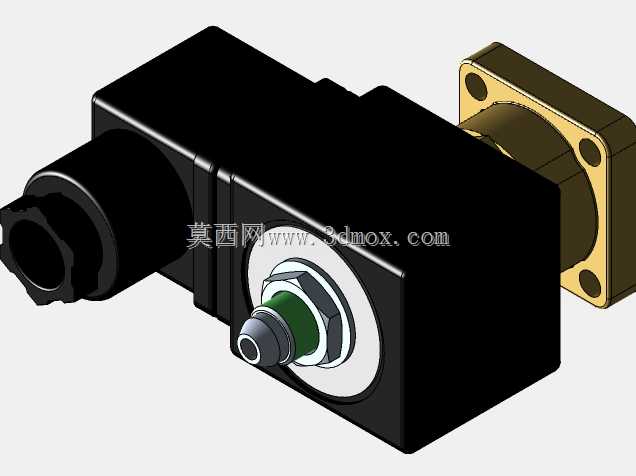

　　这款三通电磁阀的三维结构还原，完全围绕工业现场实际安装与使用需求搭建，首先从安装边界来看，底部采用方形法兰安装座，四个安装孔位对称分布，适配常规气动、液压回路的阀组安装基板，安装面平面度公差控制在0.02mm以内，避免安装后出现密封面渗漏问题，法兰座上方的黄铜阀体流道经过平滑过渡处理，减少介质流经时的压损，适配压缩空气、低压液压油等常规工业介质的通断控制需求。

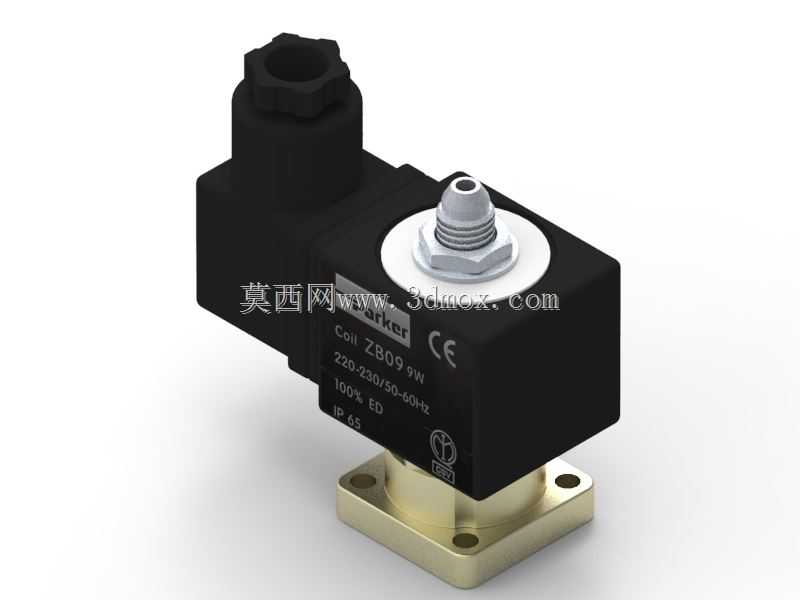

　　线圈部分采用方形塑封结构，外壳为阻燃级工程塑料注塑成型，表面做了哑光防滑处理，线圈侧面的参数标识区域做了微凹设计，避免长期使用后标识被摩擦脱落，顶部的电气连接端完全匹配DIN43650 A型连接器标准，接线端的金属插针做了镀镍防锈处理，连接器安装位自带密封垫圈槽，安装标准连接器后可达到IP65的防护等级，适配车间多尘、有少量溅水的安装环境，不需要额外加装防护外罩。

　　从功能特性来看，这款三通阀为常闭型结构，断电状态下进气口与工作口断开，工作口与排气口连通，执行元件端的余压可直接排出；线圈得电后电磁力带动内部衔铁动作，切换流道连通状态，进气口与工作口连通，排气口封闭，为下游执行元件提供动力介质，内部阀芯采用硬质阳极氧化铝合金材质，配合丁腈橡胶密封件，往复动作寿命可达千万次级，可满足自动化生产线高频动作的使用需求。

　　在实际应用场景中，这类三通电磁阀常被用于轻工包装机械的气缸控制回路、机床设备的气动夹紧机构、纺织机械的气路切换单元，也可作为小型液压系统的先导阀使用，控制主阀的通断动作。建模过程中特意还原了线圈与阀体的连接螺纹结构，维修时可直接旋转拆卸线圈部分，不需要拆解整个阀体流道，减少现场维护的工作量，线圈顶部的手动应急按钮也做了结构还原，现场调试时可直接按压按钮手动切换阀位，不需要接电就能测试气路连通状态，方便设备初期安装调试。

　　外形尺寸方面，整体宽度控制在30mm级，适配常规阀组的密集安装需求，相邻阀位安装时不会出现连接器干涉问题，线圈出线方向可根据安装需求旋转调整，不需要重新加工安装孔位，就能适配不同方向的走线需求，底部法兰的安装孔距为行业通用标准尺寸，可直接替换同规格的其他品牌三通电磁阀，不需要修改现有设备的安装基板，降低设备改造的成本。建模时对内部流道的拐角处做了圆角处理，还原实际加工时的工艺特征，避免出现直角尖边的非真实结构，密封件的安装槽尺寸也完全按照密封圈的压缩比要求设计，槽深与槽宽的比例控制在1:1.2左右，保证密封圈安装后有合理的压缩量，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现介质渗漏问题。衔铁与线圈骨架的配合间隙控制在0.1mm以内，既保证衔铁动作顺畅无卡滞，也避免间隙过大导致电磁力损耗，影响阀的正常开启压力范围。
