移动式三罐柴油输送加注推车结构设计

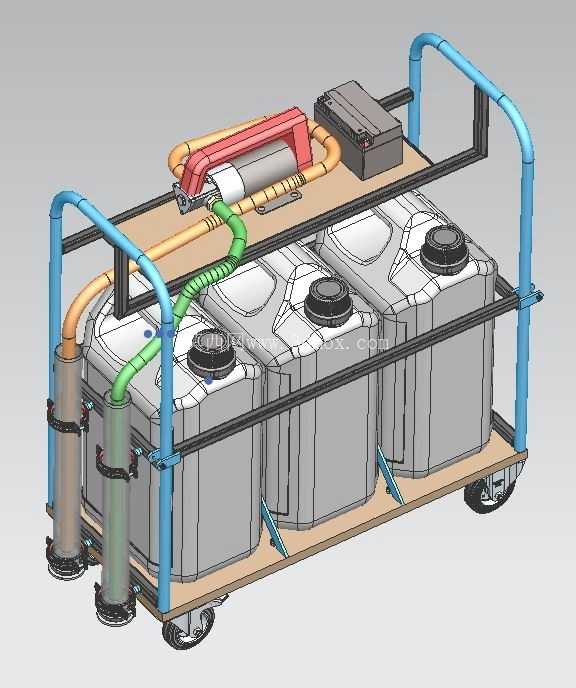

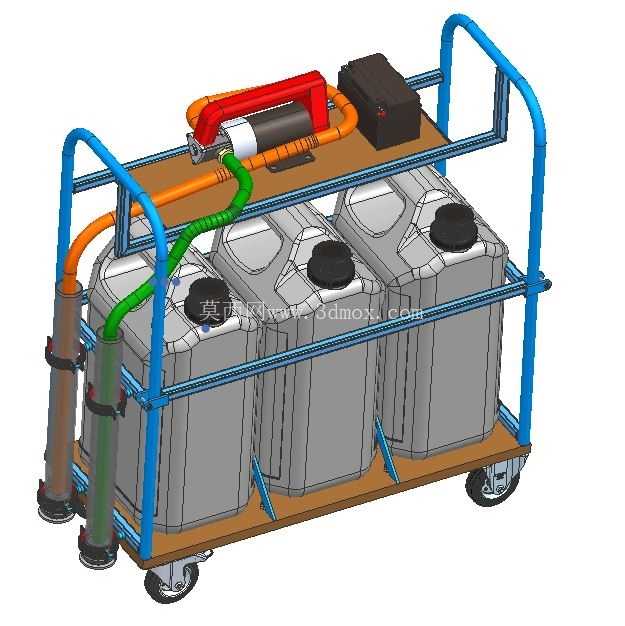

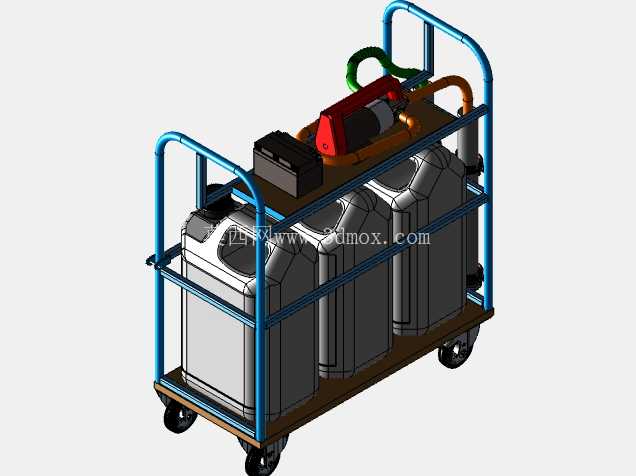

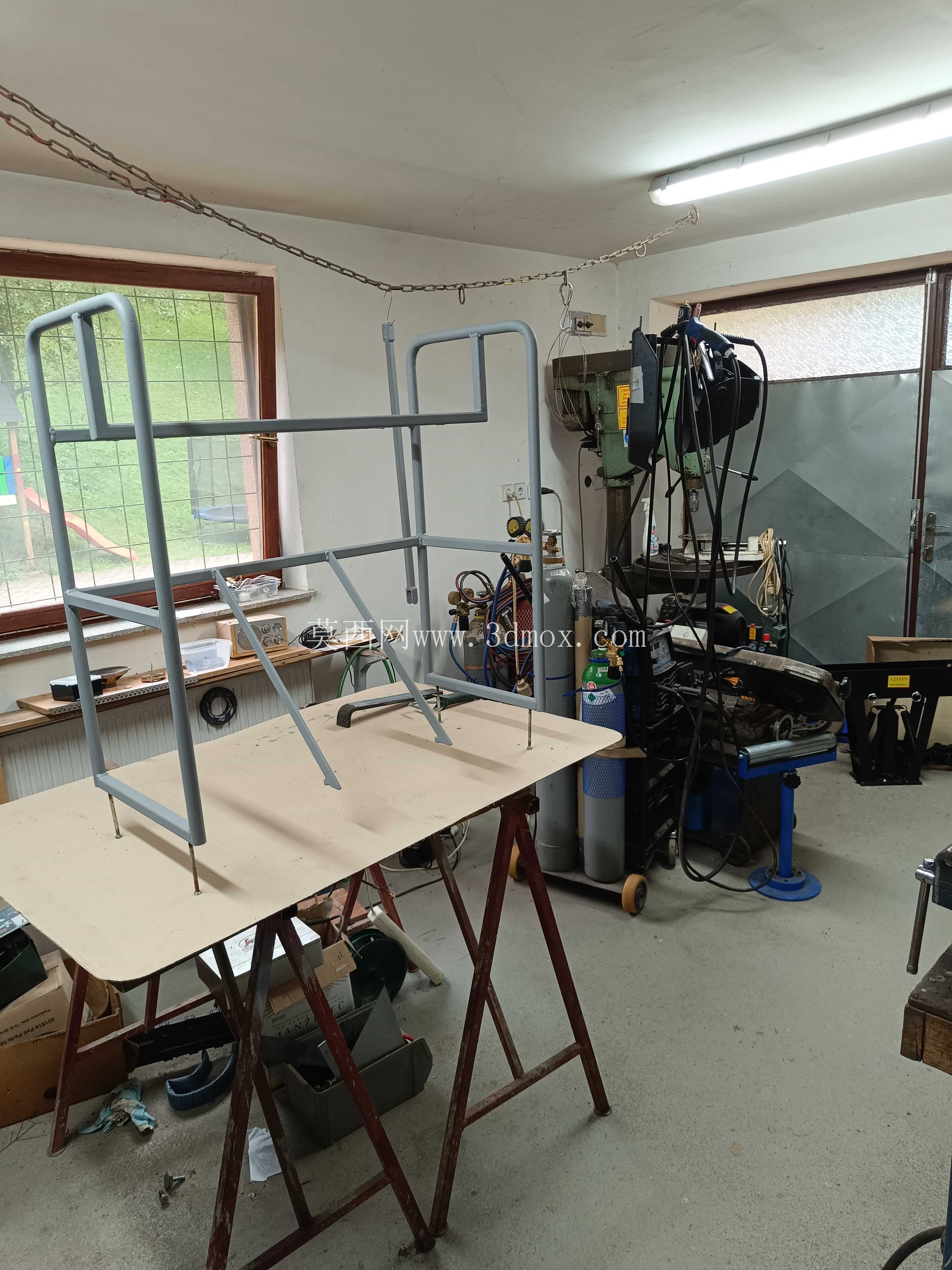

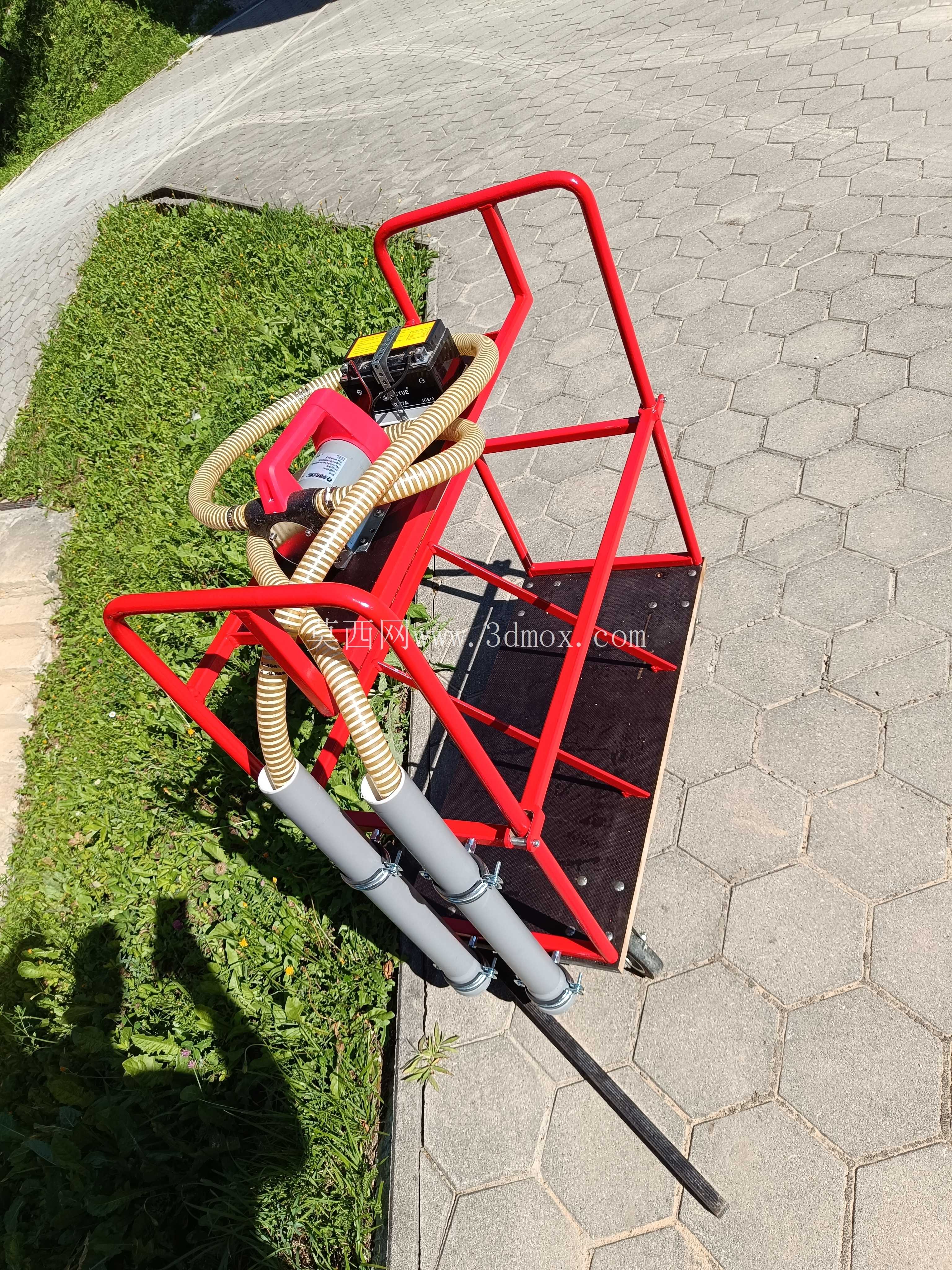

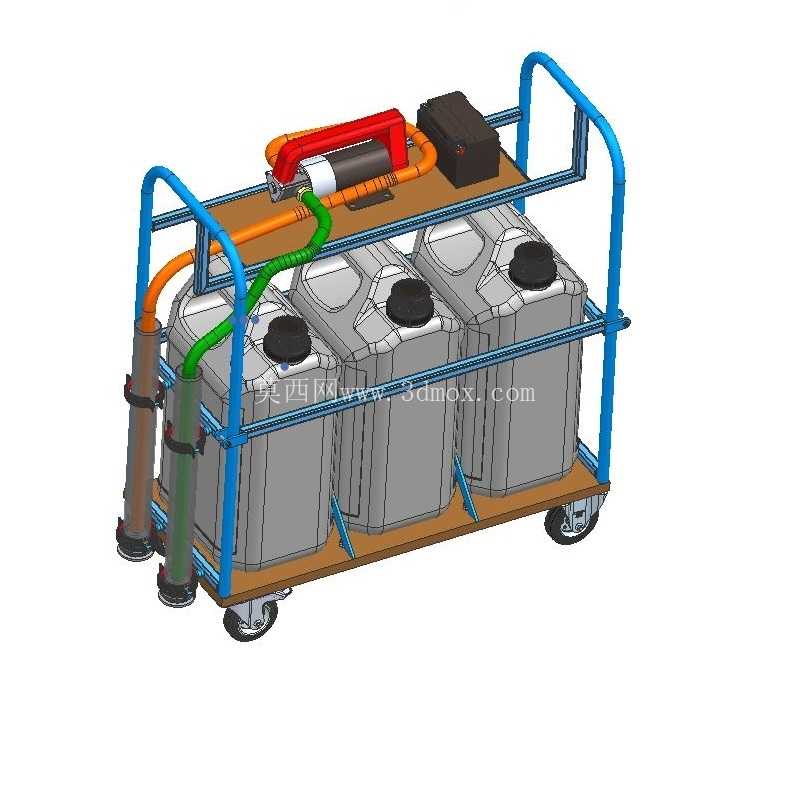

　　野外作业场景中，零散工程机械、应急作业车辆的柴油补加一直是困扰一线运维的痛点：散装油桶搬运费力，手动加注效率低下且易造成油料遗撒污染，普通储油容器无固定结构在崎岖地形转运时易倾覆，这款移动式柴油输送推车正是针对这类场景开发的集成式供油单元。整套设备以双层手推车架为承载主体，框架采用圆管弯折成型，扶手高度适配成年人立姿推行的人机工程尺寸，底部安装四个带刹车的万向脚轮，可在非硬化路面、施工便道等崎岖地形平稳移动，脚轮安装座与车架采用螺栓连接，后期维护更换无需整体拆解车架。

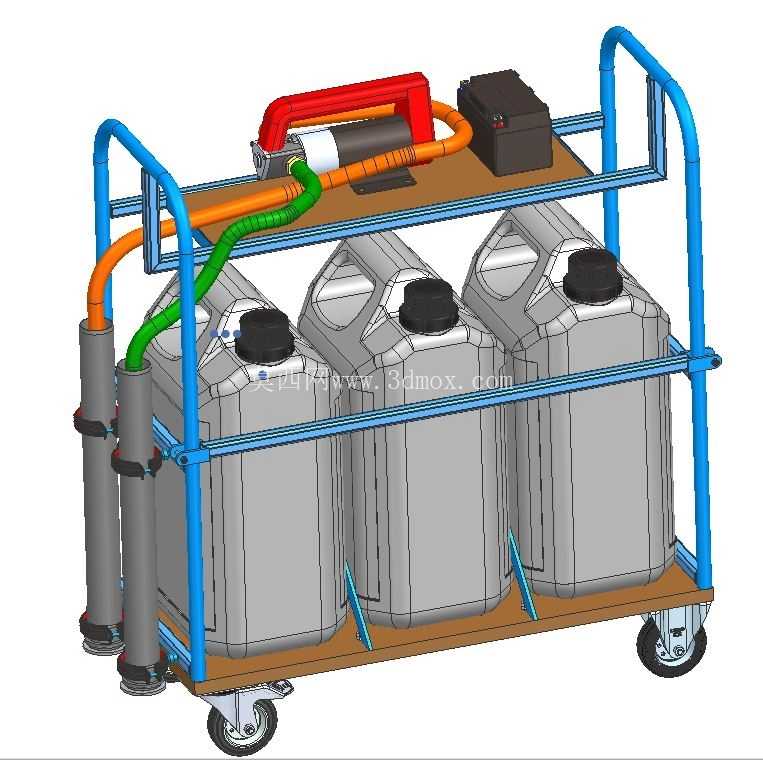

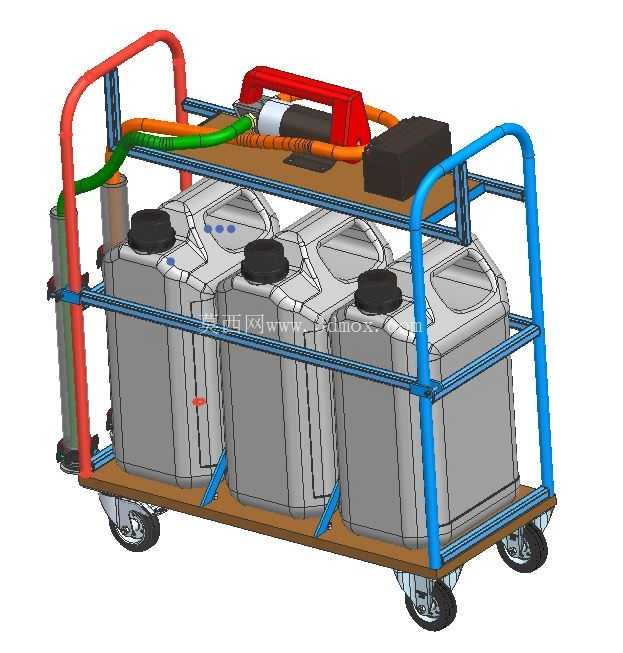

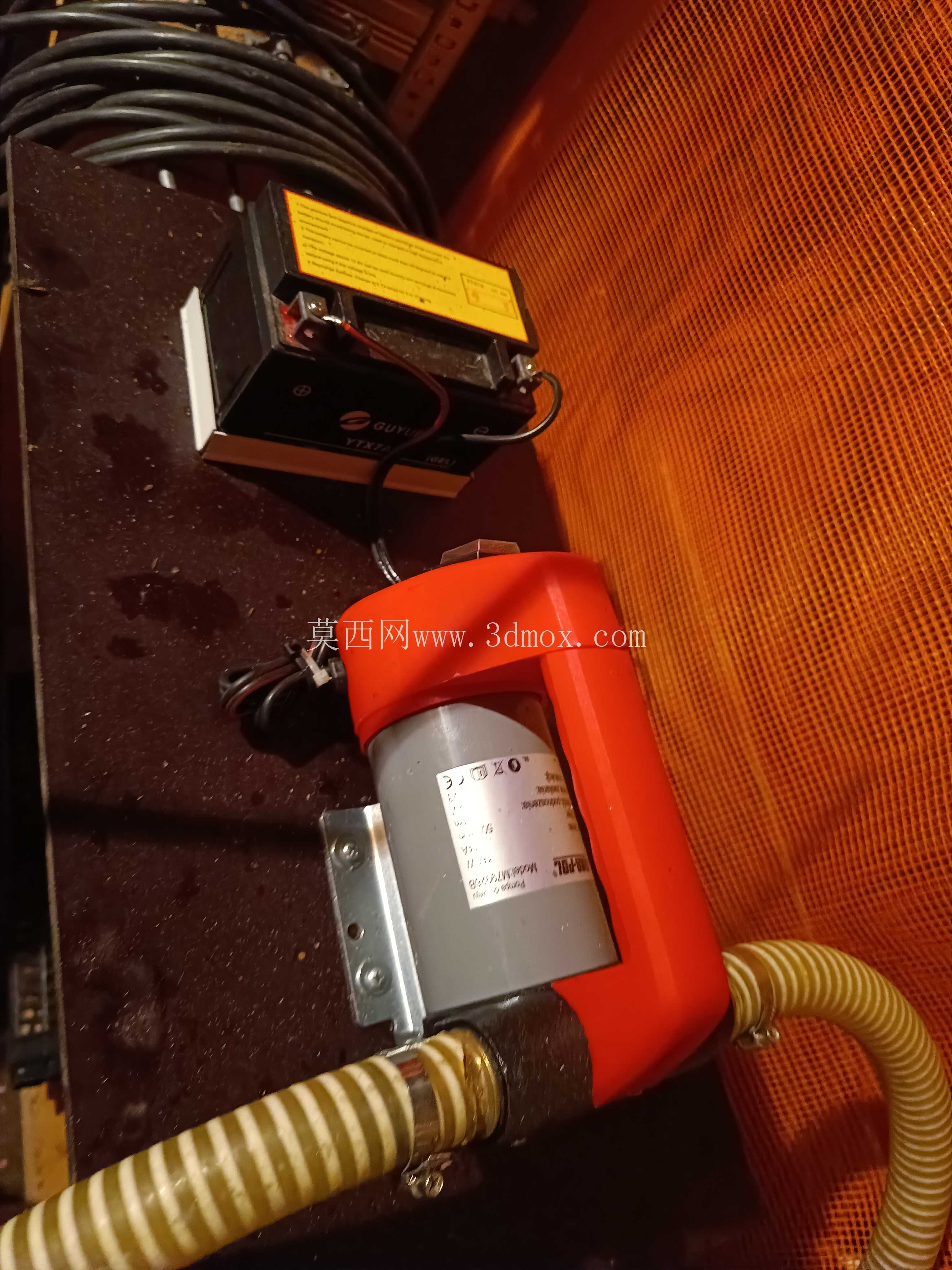

　　上层台面集成12V直流燃油泵、供电电池与管路总成，油泵额定输送流量为50L/min，适配柴油介质的输送需求，供电单元采用车载通用型12V铅酸电池，无需外接市电即可独立完成加注作业，泵体进出油端分别配置不同管径的耐油软管，进油管延伸至下层储油单元底部，出油管端预留标准加油枪接口，可直接对接车辆油箱口。下层承载区可同时固定三个30L标准柴油储油罐，罐体通过定制的定位杆结构锁紧，该锁紧结构参考高空作业平台的快锁机构设计，扳动锁杆即可完成罐体的压紧固定，转运过程中不会因路面颠簸出现罐体移位、倾翻问题，解锁时仅需向上扳动锁杆即可快速取出罐体更换或补油。

　　管路布置沿车架内侧走线，采用管卡固定在框架圆管上，避免推行过程中管路与外物剐蹭破损，不同功能管路采用差异化颜色区分，进油、回油、出油线路清晰，后期排查管路故障时可快速识别对应线路。车架台面采用多层胶合板做承载基板，表面做耐油防渗漏处理，泵体与电池通过安装座固定在基板上，安装位置避开罐体取放的操作空间，更换罐体时无需拆卸上部动力单元。从设计逻辑上看，这套设备优先解决了野外零散供油的三个核心问题：一是储油、输送、加注功能的集成化，无需额外搭配油泵、油管等零散配件，单台设备即可完成从储油到加注的全流程作业；二是移动适应性，轮式结构加扶手设计，单人即可完成整套设备的转场移动，相比传统油桶加手动泵的组合，转场效率提升60%以上；三是作业安全性，罐体锁紧结构避免转运过程中油料倾覆泄漏，12V低压供电不存在市电作业的触电风险，管路密封结构可减少加注过程中的油料挥发与遗撒。

　　安装边界上，整套设备的整体宽度控制在常规人行通道的通行尺寸内，可顺利通过施工场地的临时通道、设备检修门等狭窄空间，停放时脚轮刹车锁定后可固定在坡面场地，不会出现溜车问题。油泵与电池的安装位置预留了检修间隙，后期更换油泵保险丝、清理泵体进油滤网时，可直接在上层台面操作，无需拆解下层罐体固定结构。罐体定位座的尺寸适配市面通用的30L方形柴油桶，无需定制专用储油容器，用户可直接采购标准油桶搭配使用，降低了设备的配套使用成本。管路接头采用标准快插结构，油管老化后可快速更换同规格耐油胶管，无需特殊工具即可完成维护作业。在实际应用中，这类设备可覆盖野外勘探作业点、小型施工工地、应急救援现场、农用机械零散作业区等无固定加油站点的场景，相比大型加油车，其体积小巧可进入狭窄作业区域，相比手动加油设备，其输送效率更高，可大幅降低作业人员的劳动强度，尤其适合多台小型设备分散作业时的巡回补油需求。
