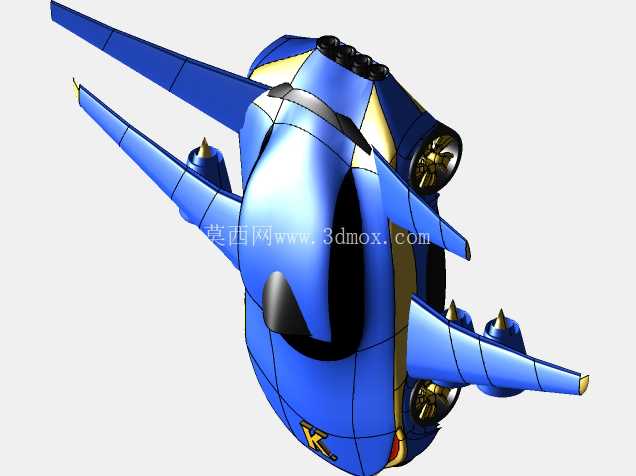

多旋翼陆空两用概念飞行载具设计

项目分类:飞机 发布时间:2026-02-28 ID:1144659
  • 多旋翼陆空两用概念飞行载具设计
  • 多旋翼陆空两用概念飞行载具设计

  这款陆空两用载具的设计初衷,是面向未来城市立体通勤、短途应急转运、特殊区域巡检等场景的需求,打破传统地面车辆与轻型飞行器的使用边界,实现单一载具完成地面行驶与低空飞行的模式切换,无需额外搭载转运设备即可完成两种工况的转换。从结构布局来看,整体采用流线型封闭座舱设计,座舱轮廓参考了紧凑型乘用车的人机工程边界,座舱内部可容纳2名乘员乘坐,座舱前部设置倾斜式风挡,保证地面行驶与低空飞行时的前向视野,风挡曲率经过气动优化,可降低前飞状态下的风阻系数,同时避免高速气流在风挡表面形成紊流影响视野。载具的地面行走部分保留了传统乘用车的四轮布局,四个车轮分别布置在车身两侧的轮舱内,轮舱与车身主体一体化成型,车轮采用低滚阻橡胶轮胎搭配轻量化合金轮毂,地面行驶时可提供足够的抓地力,轮毂内部集成轮毂电机驱动单元,无需传统的传动轴、差速器等机械传动结构,既降低了整车自重,也节省了车身内部的布置空间,轮舱外侧设置可收放的整流盖板,飞行状态下盖板闭合,可覆盖车轮区域减少气动阻力,地面行驶时盖板打开,预留足够的车轮转向与跳动空间。升力与推进系统采用分布式多旋翼搭配固定翼的混合布局,车身两侧共伸出四组固定翼面,翼面采用后掠翼设计,翼根与车身侧部的承力结构直接连接,翼面内部设置碳纤维加强筋,保证翼面结构强度的同时控制自重,每组翼面的末端都设置独立的涵道式旋翼单元,旋翼外设置环形涵道保护罩,既可以提升旋翼的气动效率,也能避免低空飞行时旋翼剐蹭障碍物造成损坏,涵道内部的旋翼采用可变距设计,可通过调整不同位置旋翼的转速与桨距,实现飞行状态下的姿态控制,包括垂直起降、悬停、前飞、转向等动作,无需额外设置尾桨等姿态控制结构,降低了结构复杂度。

  动力系统采用纯电驱动方案,车身中部的底盘区域布置高密度动力电池组,电池组采用模块化设计,可单独拆卸更换,电池组同时为地面行驶的轮毂电机与飞行状态的旋翼电机提供动力,电源管理系统可根据不同工况自动分配动力输出,地面行驶时优先为轮毂电机供电,保证续航里程,飞行状态下切换为高功率输出模式,为旋翼电机提供足够的功率支持。机身主体采用碳纤维复合材料一体成型工艺,机身蒙皮与内部承力框架共固化成型,既减少了连接零件的数量,也提升了机身整体的结构强度,机身前部设置集成式照明与传感模块,包含地面行驶所需的前照灯、转向灯,以及低空飞行所需的航行灯、高度传感器、避障雷达等组件,所有传感数据统一汇入座舱内的中控系统,为驾驶员提供地面行驶与低空飞行的全场景状态信息。

  从安装边界来看,这款载具的地面行驶状态下整体外廓尺寸与紧凑型家用轿车接近,长度控制在4.5米以内,宽度控制在2米以内,高度控制在1.5米以内,可适应现有城市道路的车道宽度、普通家用车库的停放尺寸,无需对现有道路交通设施进行改造即可正常地面行驶;飞行状态下四组翼面展开后整体翼展控制在6米以内,垂直起降时所需的净空范围与普通轻型直升机相当,可在城市楼顶停机坪、郊外开阔场地完成垂直起降,不需要专用的跑道设施。载具的起落架与车轮集成设计,地面行驶时的悬架系统采用可调式空气悬架,地面行驶时悬架升高,提升通过性,飞行状态下悬架降低,减少机身底部的气动阻力,降落时悬架可起到缓冲作用,吸收着陆时的冲击载荷。

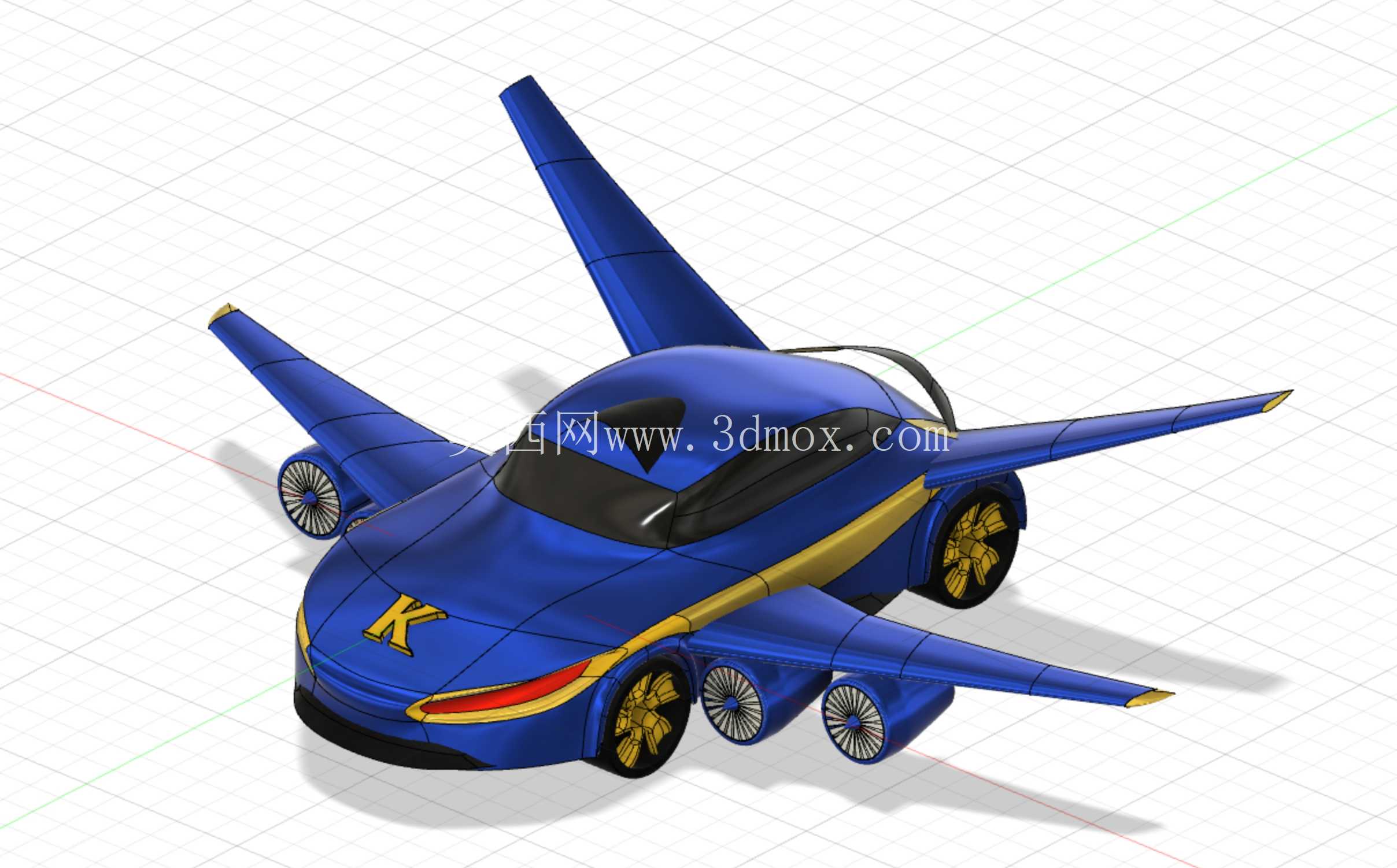

  在气动设计上,车身侧面设置从车头延伸至车尾的金色装饰条区域,实际为气动导流槽,可将前飞时的机身侧面气流引导至机身后部,减少机身尾部的紊流区,提升前飞时的气动效率,车头部分采用大曲率的圆润过渡设计,避免直角结构造成的气动阻力激增,车头前部的K形标识区域为前置传感器的安装窗口,内部集成了前向视觉摄像头与毫米波雷达,可同时满足地面行驶与低空飞行时的前向障碍物探测需求。载具的座舱盖采用整体式向上开启设计,乘员进出时座舱盖整体向前上方翻开,进出空间充足,座舱内部的操控界面采用可切换设计,地面行驶时显示车辆操控相关的车速、电量、导航等信息,飞行状态下切换为飞行操控界面,显示高度、空速、姿态、航向等飞行参数,降低驾驶员的操作学习成本。
