轻型上单翼单人超轻型载人飞行器结构

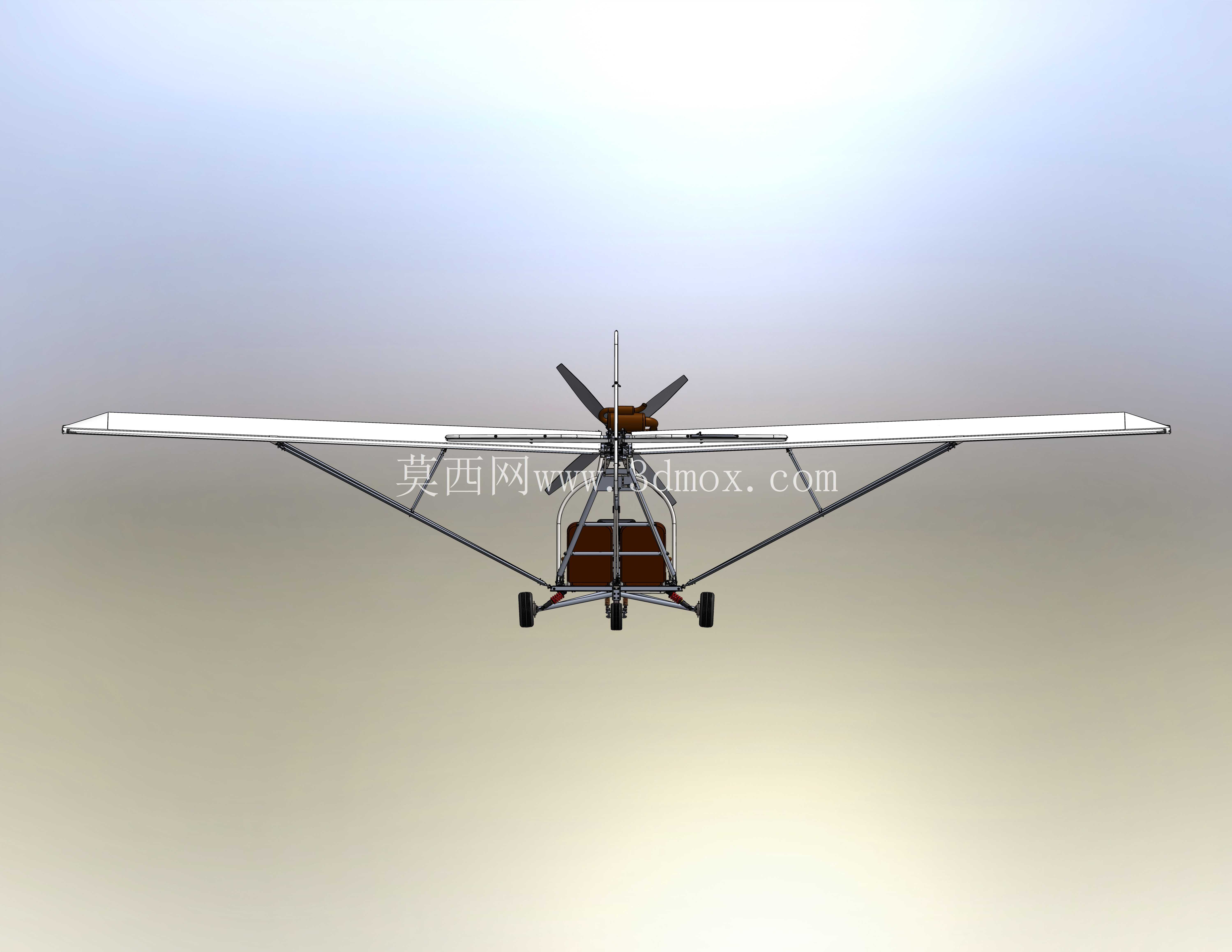

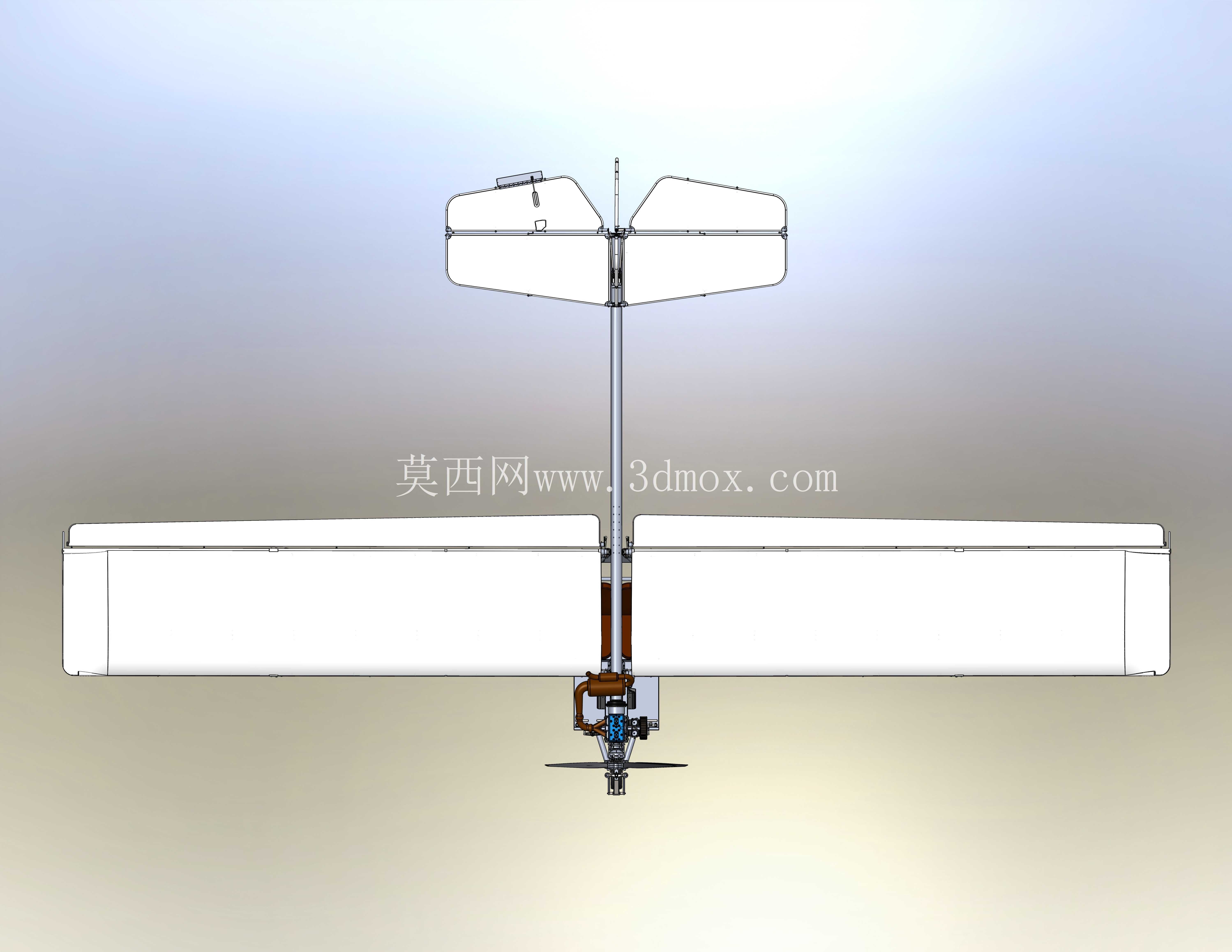

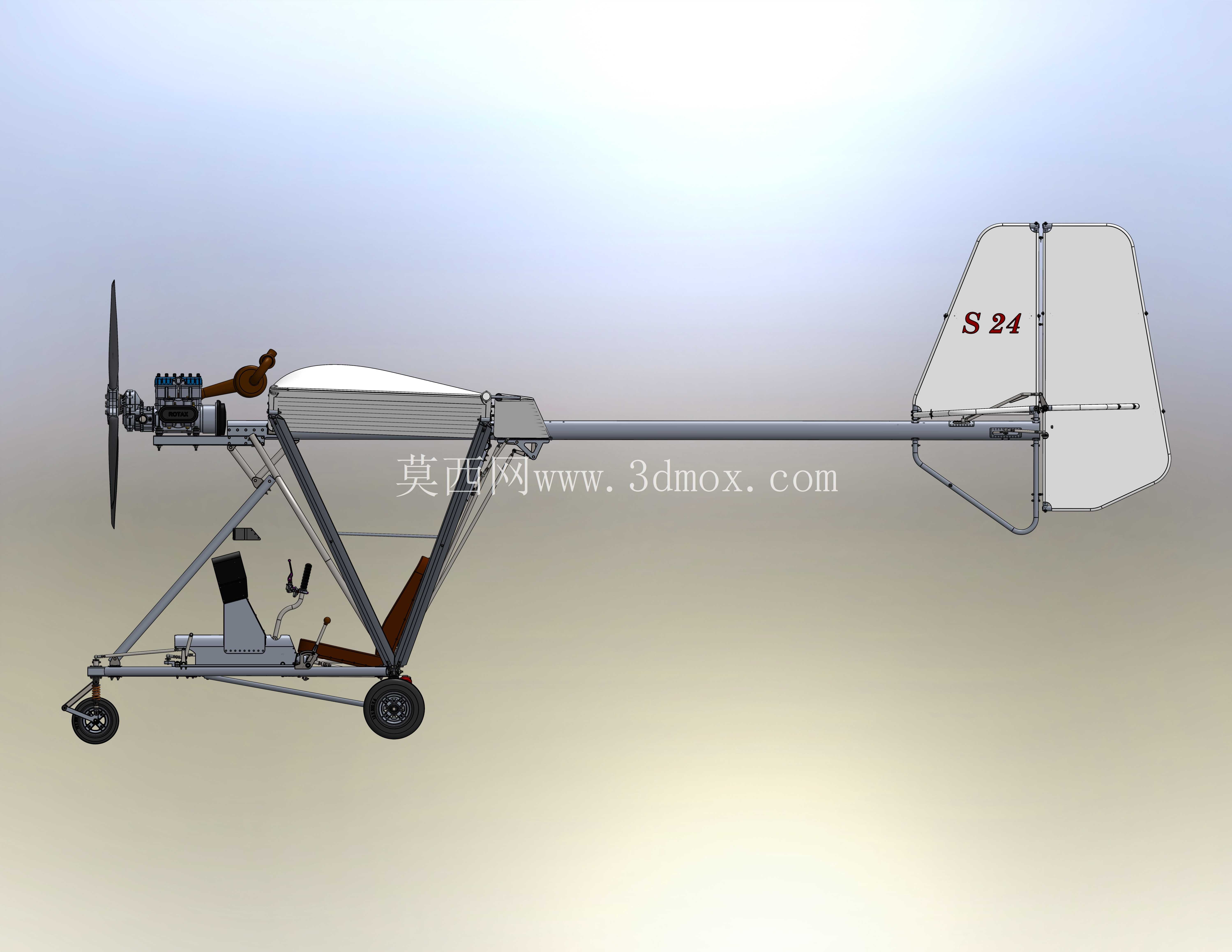

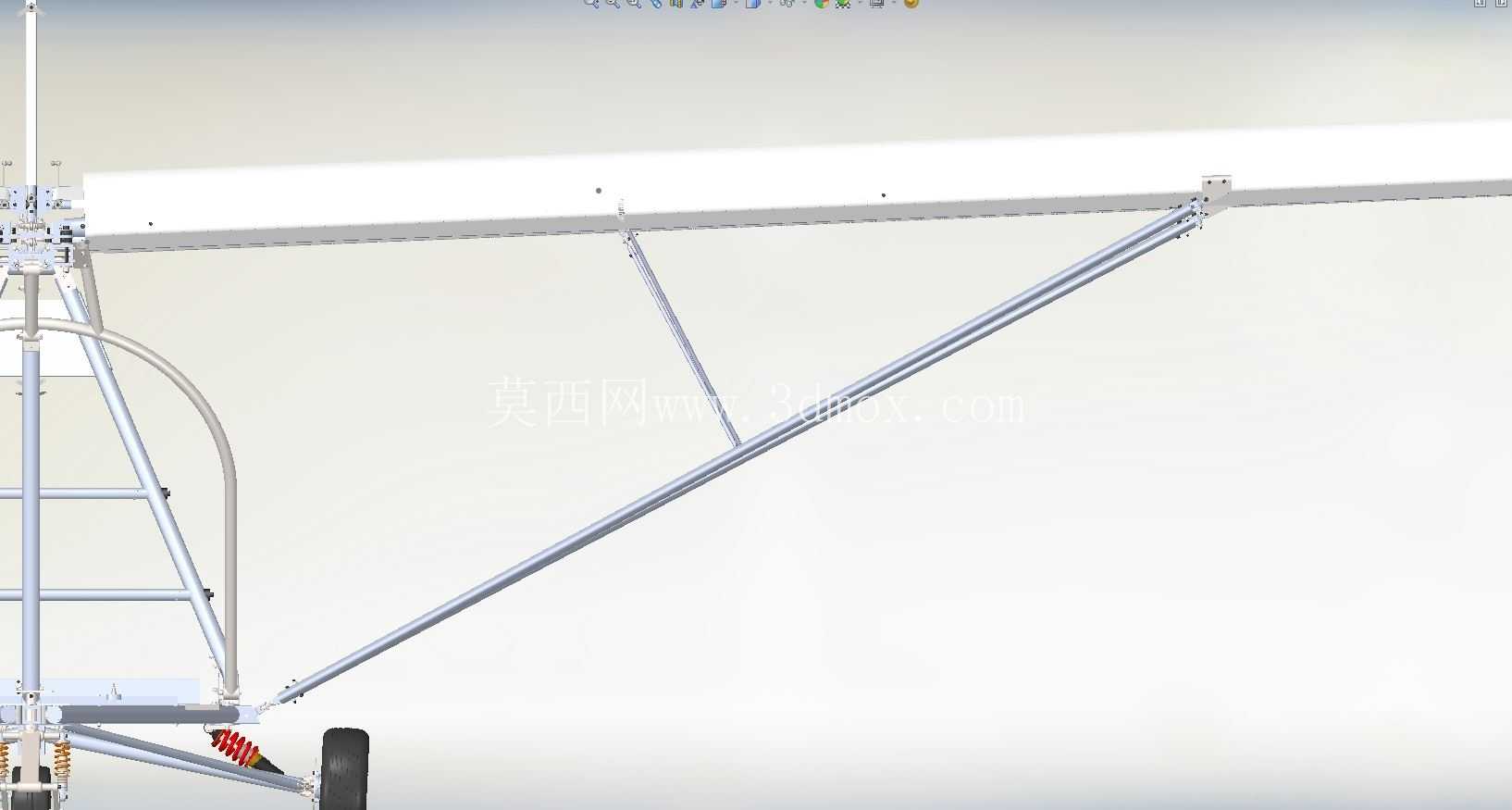

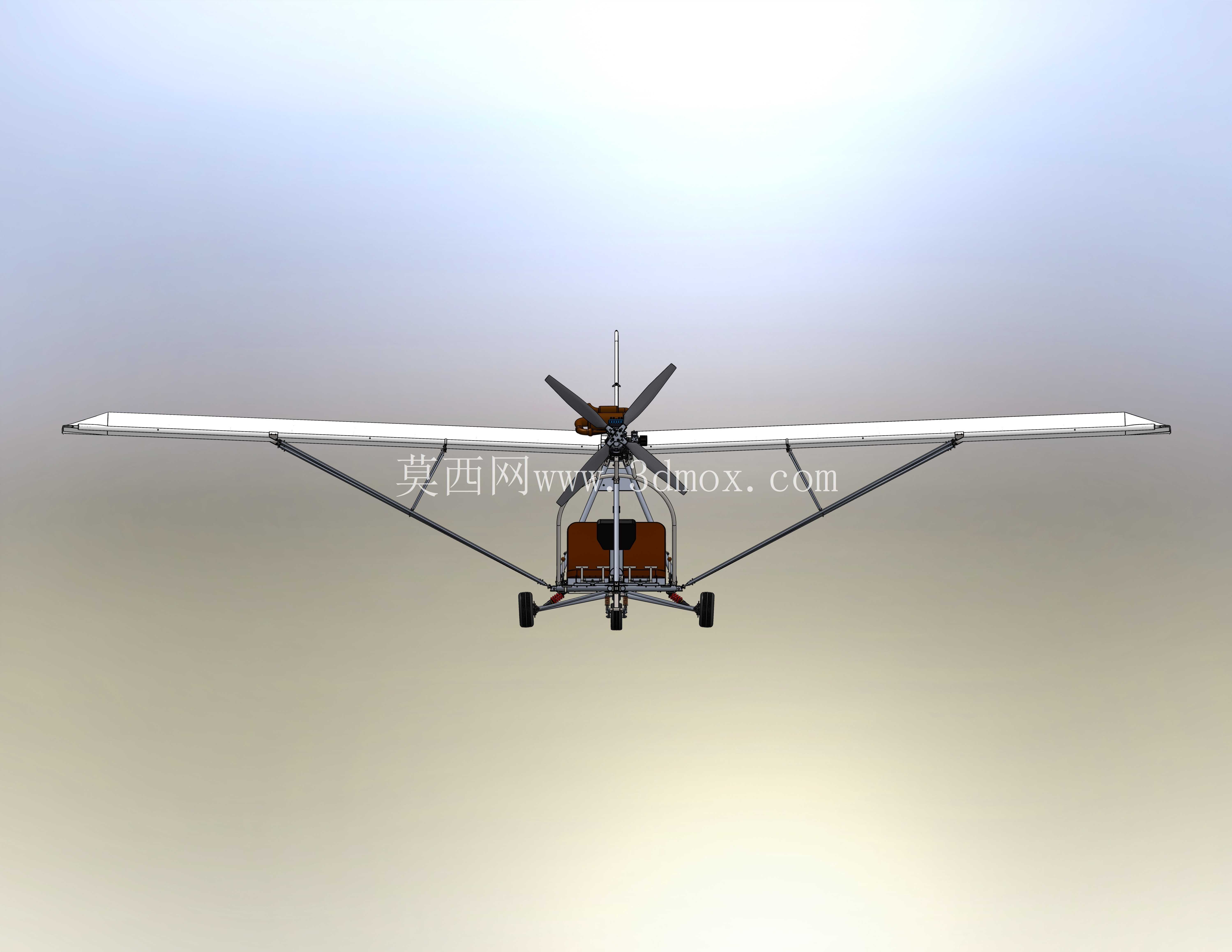

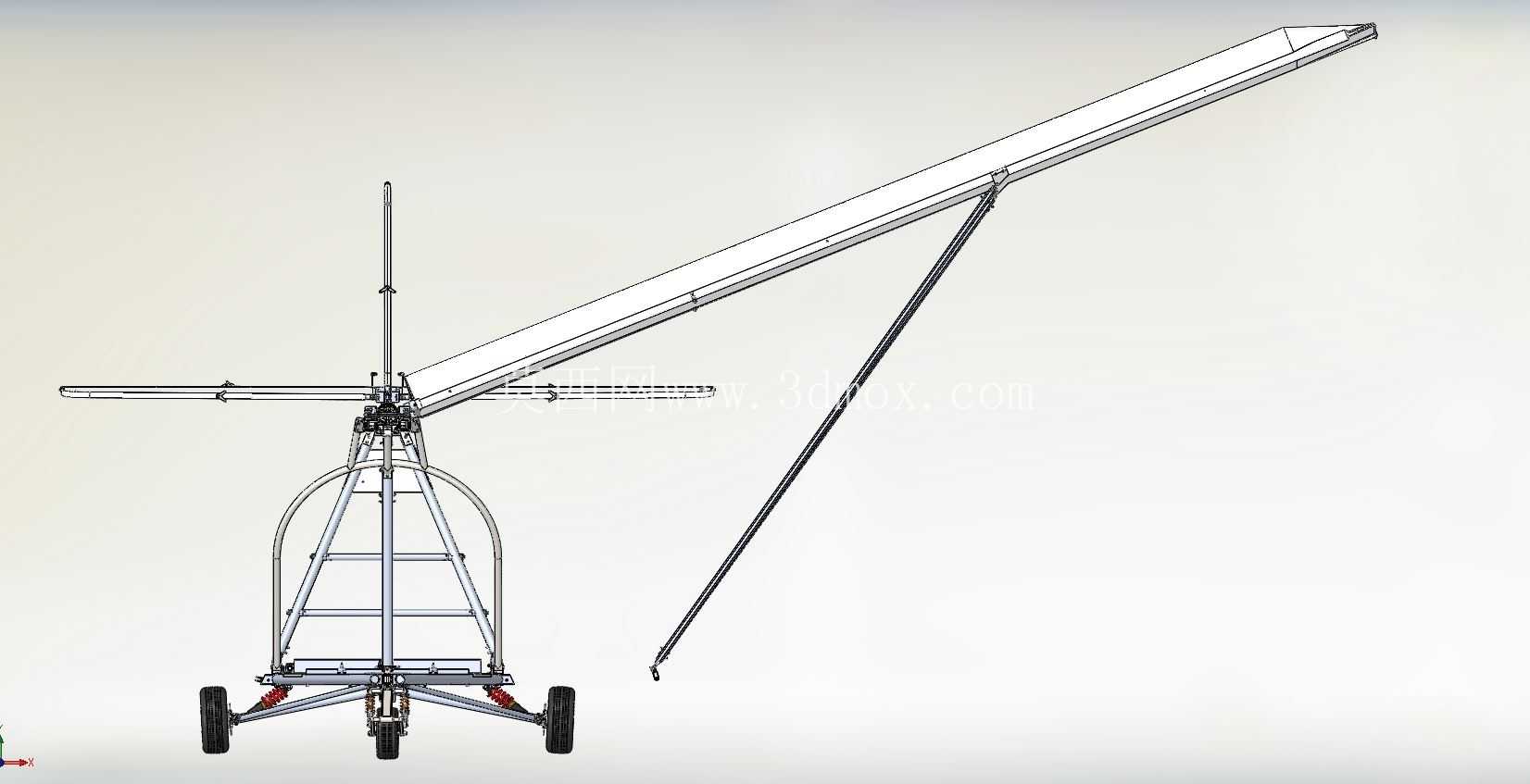

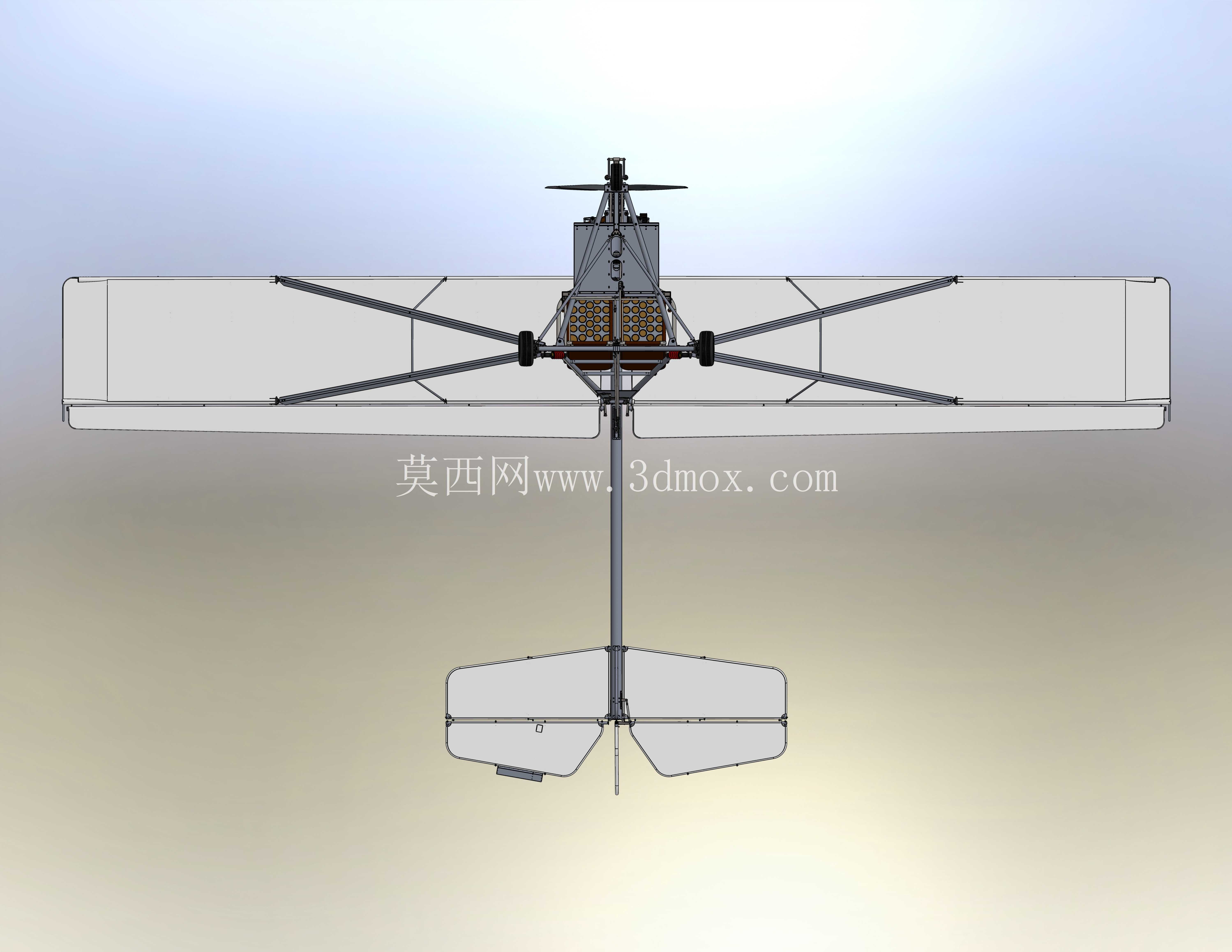

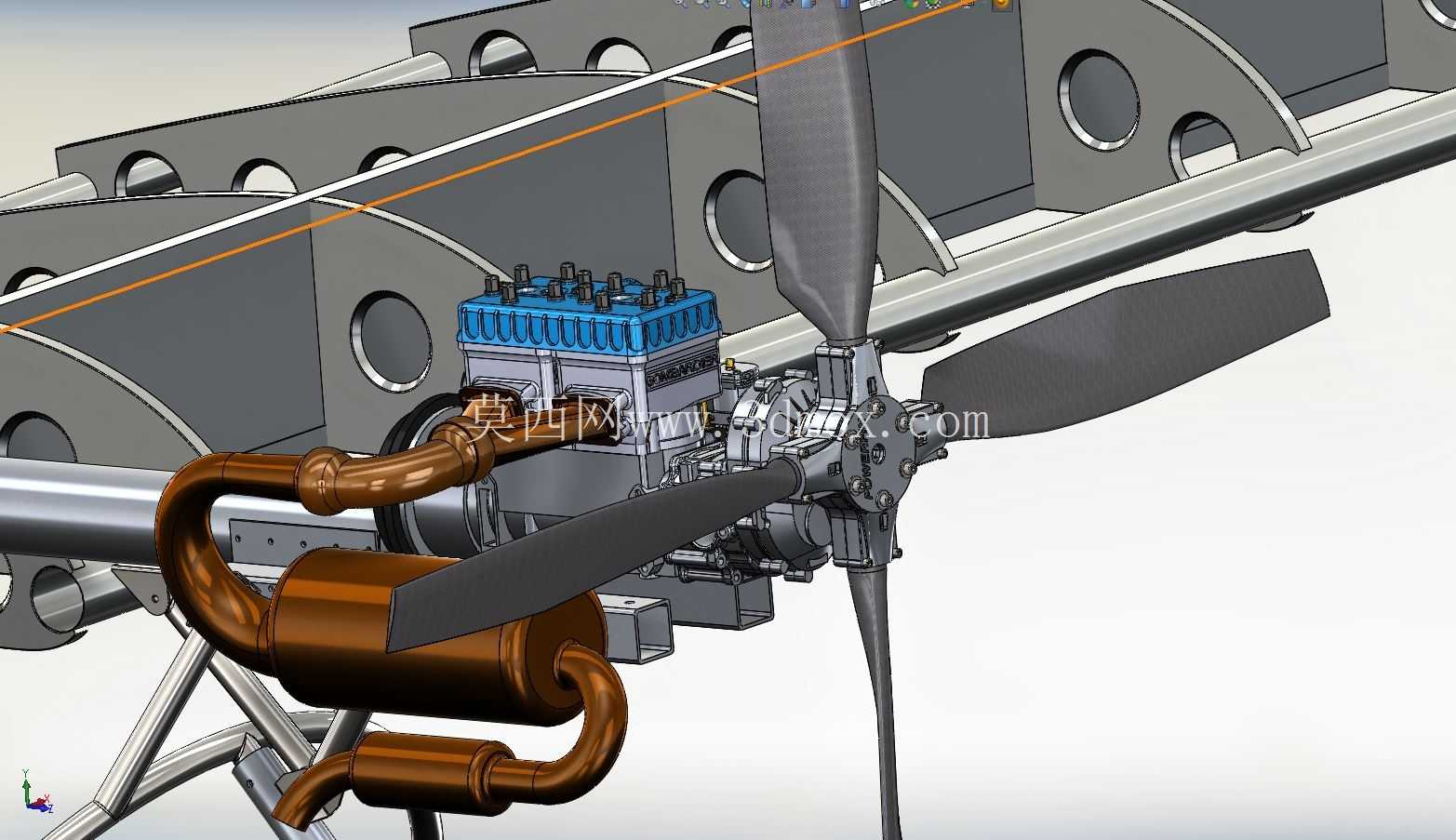

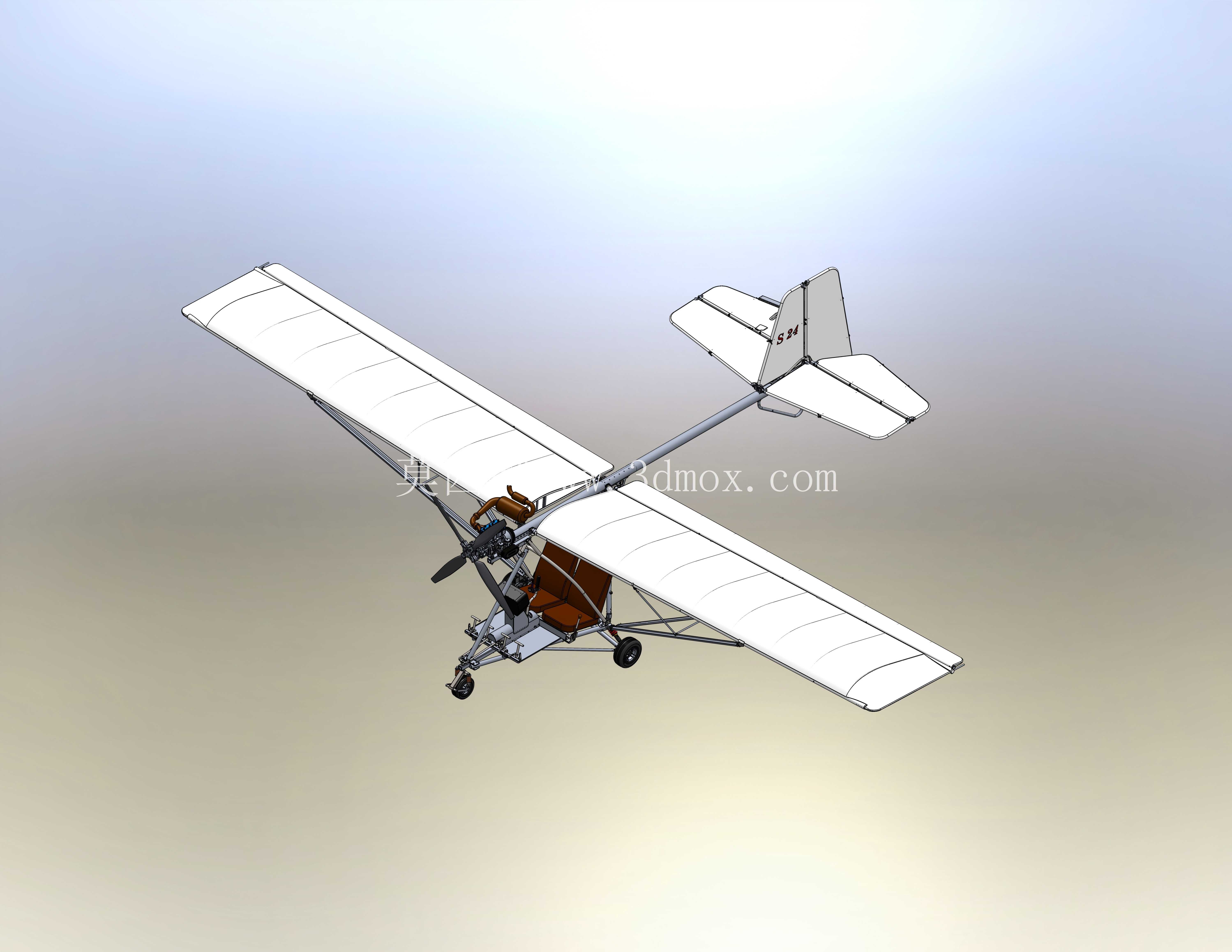

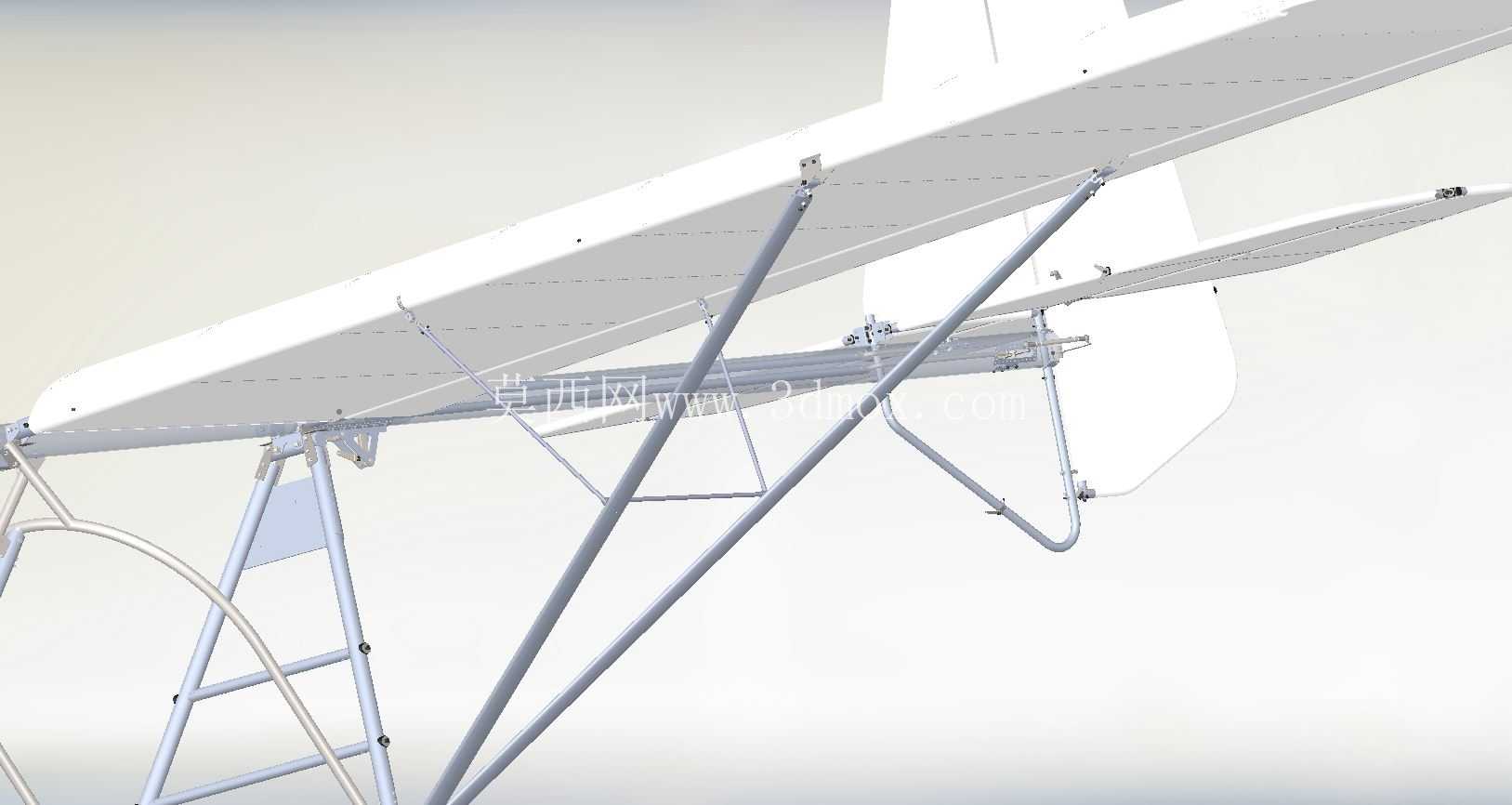

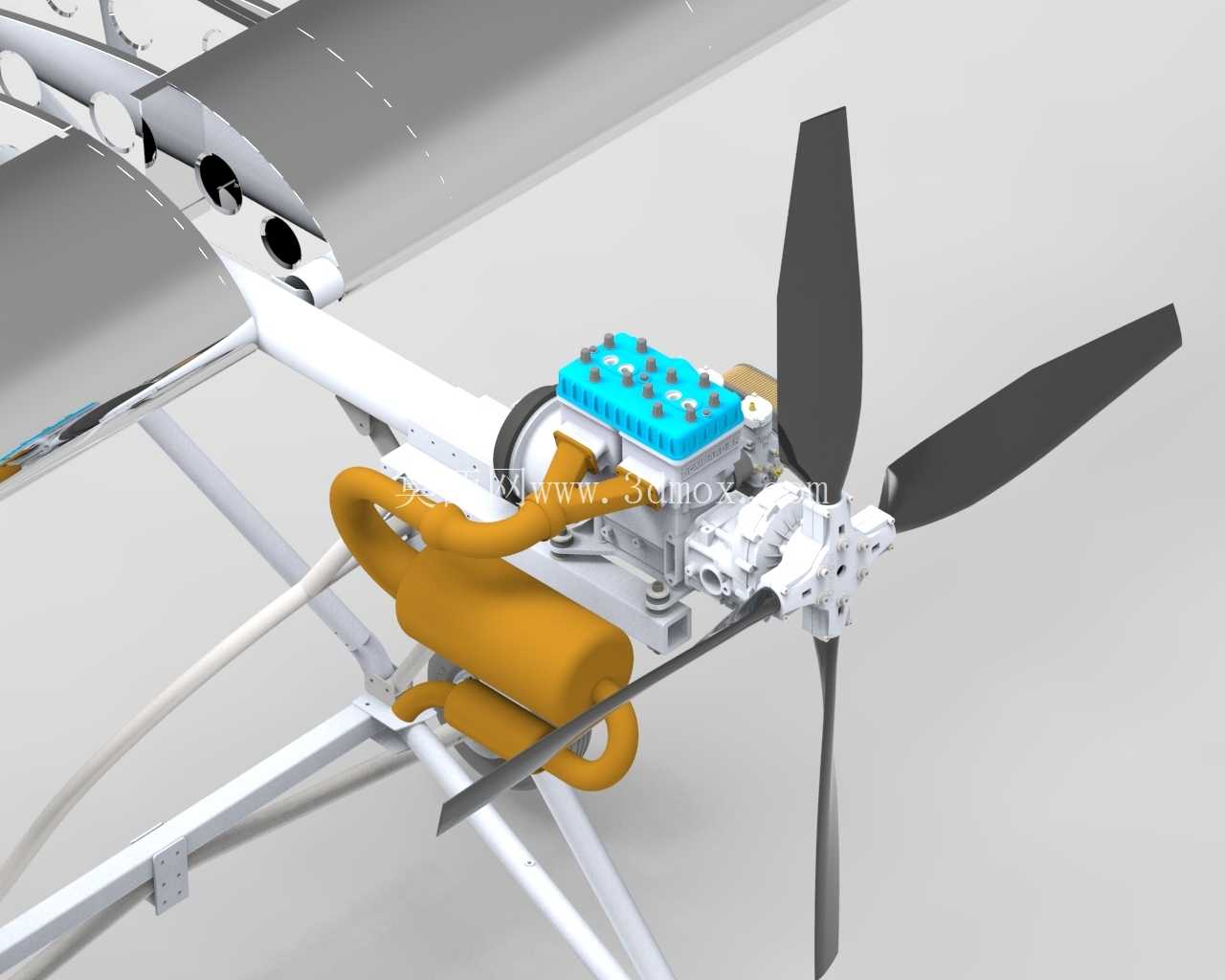

　　这款超轻型固定翼飞行器采用上单翼撑杆式布局，整体结构围绕低空休闲飞行、航空运动体验场景设计，核心定位是满足低空空域内短距离休闲飞行、航空爱好者飞行训练使用，整机结构重量控制在极低区间，符合超轻型航空器的重量管控要求，不需要复杂的地面保障设施即可完成起降作业。从结构设计逻辑来看，整机采用桁架式机身骨架，核心受力段使用航空铝合金管材拼接成型，连接节点采用螺栓紧固加焊接补强的复合工艺，既保证了结构强度冗余，又尽可能降低了整机自重，机身前部布置动力单元安装位，可适配小排量航空活塞发动机，动力输出轴直接驱动前置螺旋桨，省去了复杂的传动变速结构，降低了机械故障概率，也减少了日常维护的工作量。机翼部分采用张线支撑的平直翼型，翼面采用蒙布张紧结构，翼肋采用轻量化的冲压成型构件，沿翼展方向等距布置，保证翼型在飞行过程中不会因为气动载荷发生过大形变，机翼与机身的连接点设置在机身顶部纵梁位置，配合斜向撑杆将机翼载荷均匀传递到机身整体桁架结构上，这种布局可以让机身下部获得更开阔的下视视野，对于低空休闲飞行来说，能够大幅提升飞行过程中的观察便利性，同时上单翼布局的整机重心位于机翼下方，天然具备更好的飞行稳定性，即使遇到低空紊流，也能保持较好的飞行姿态，降低飞行操控的难度。

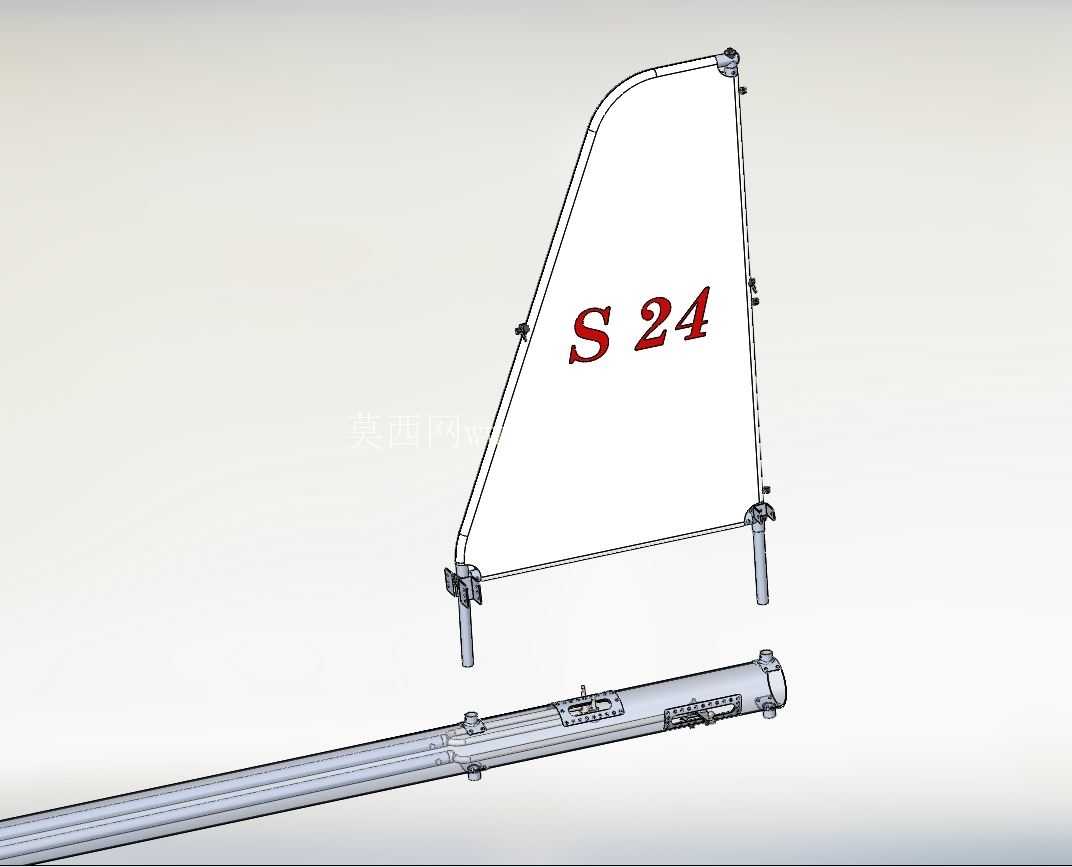

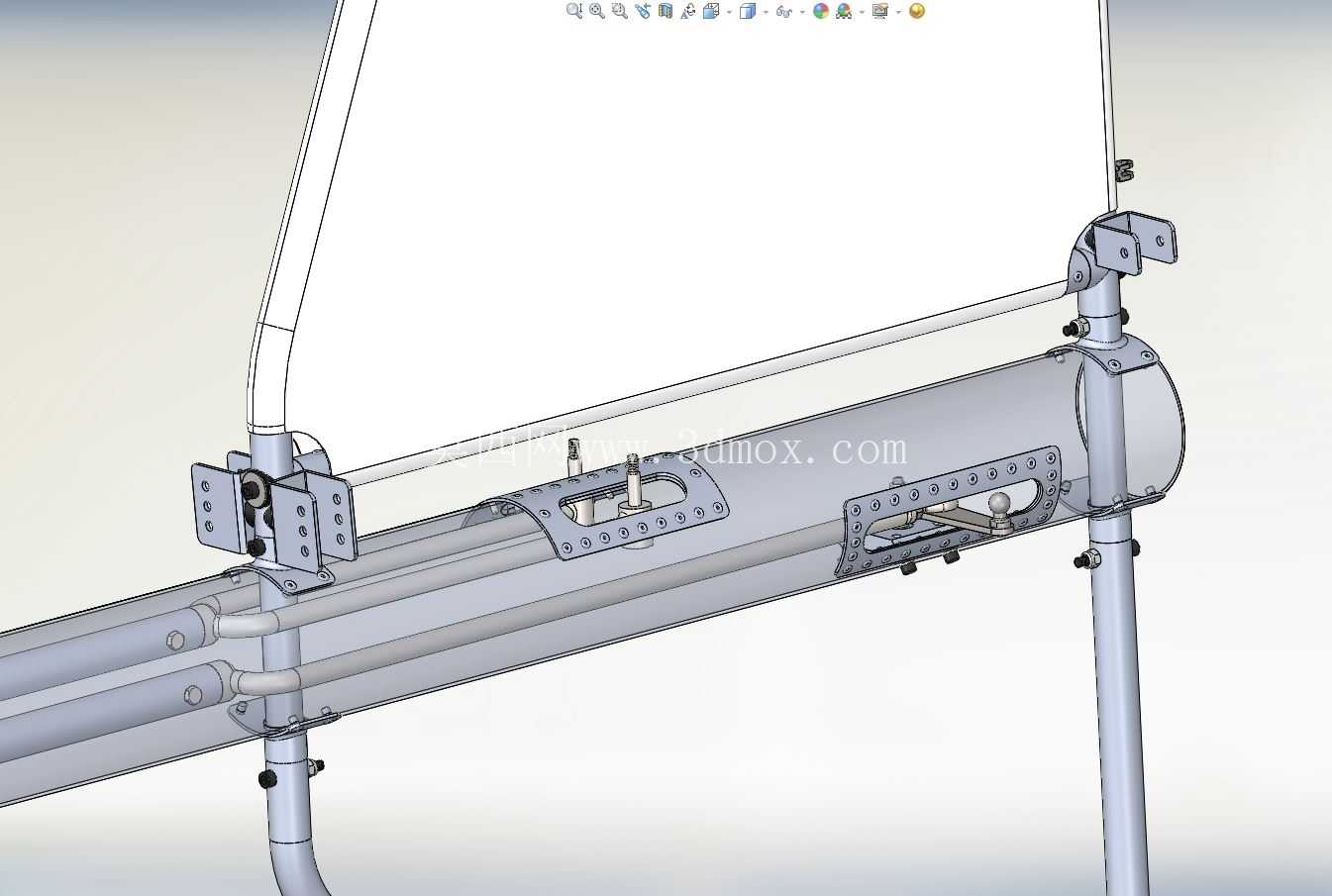

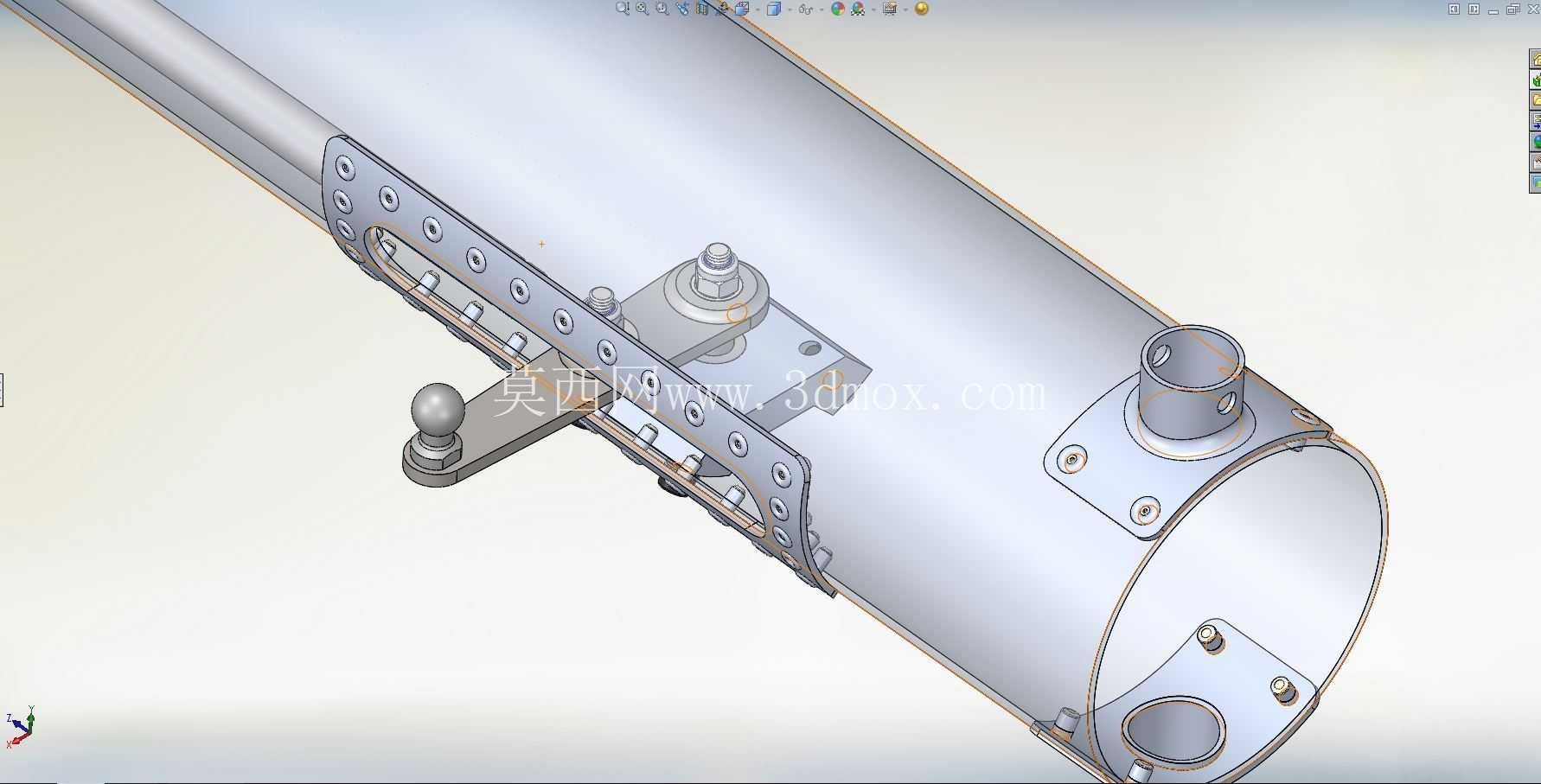

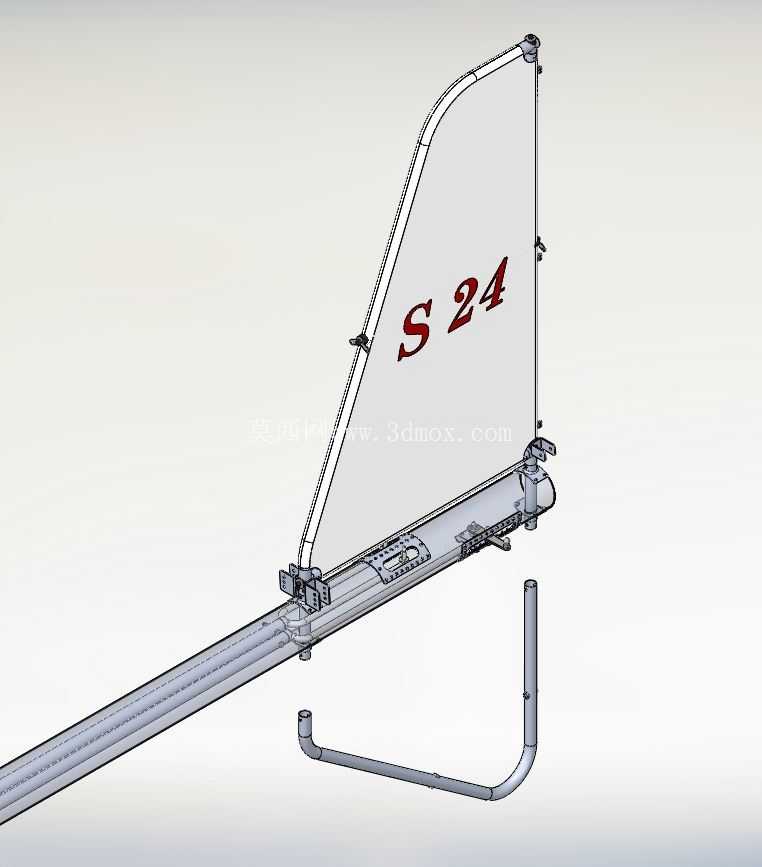

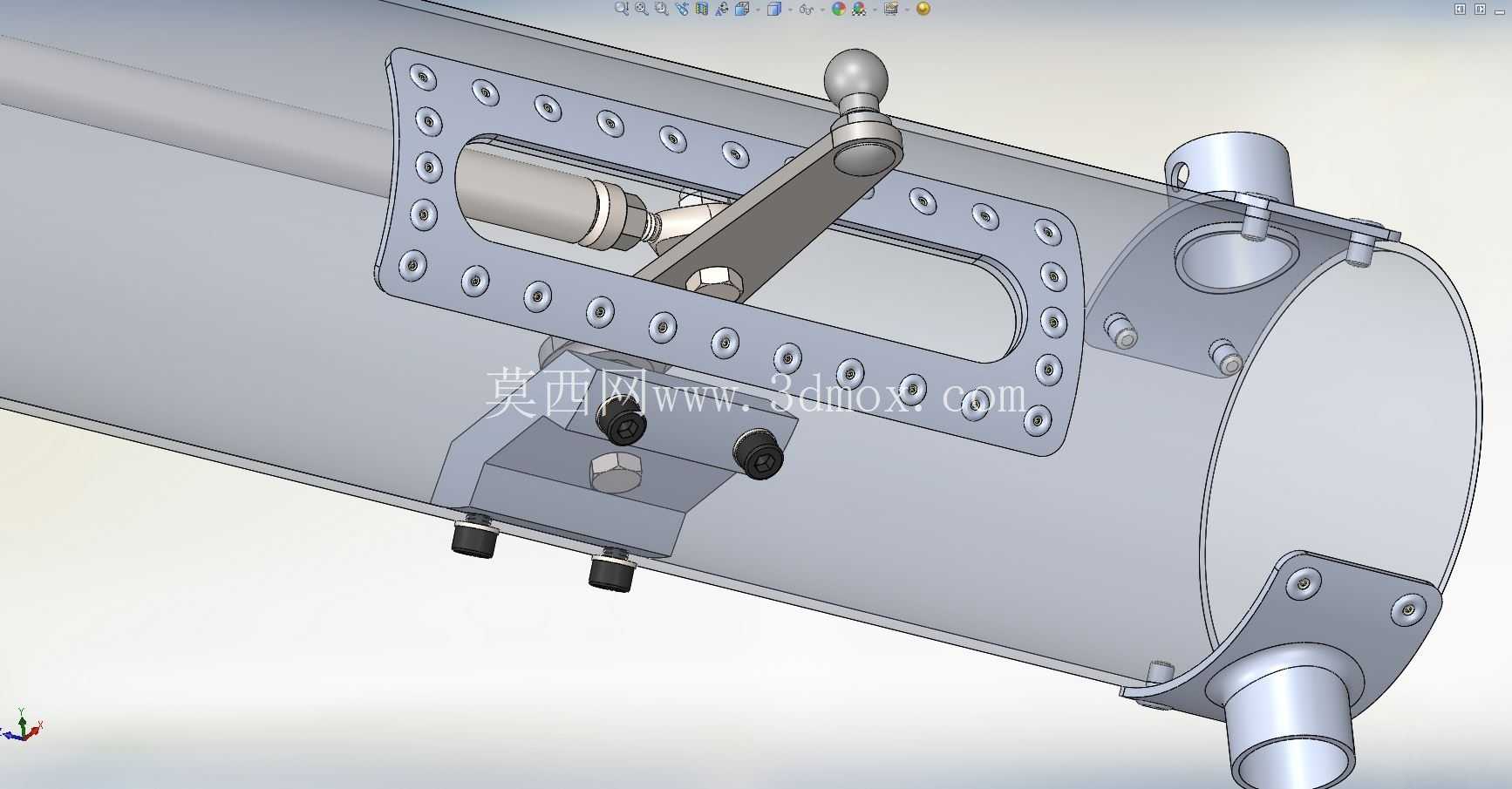

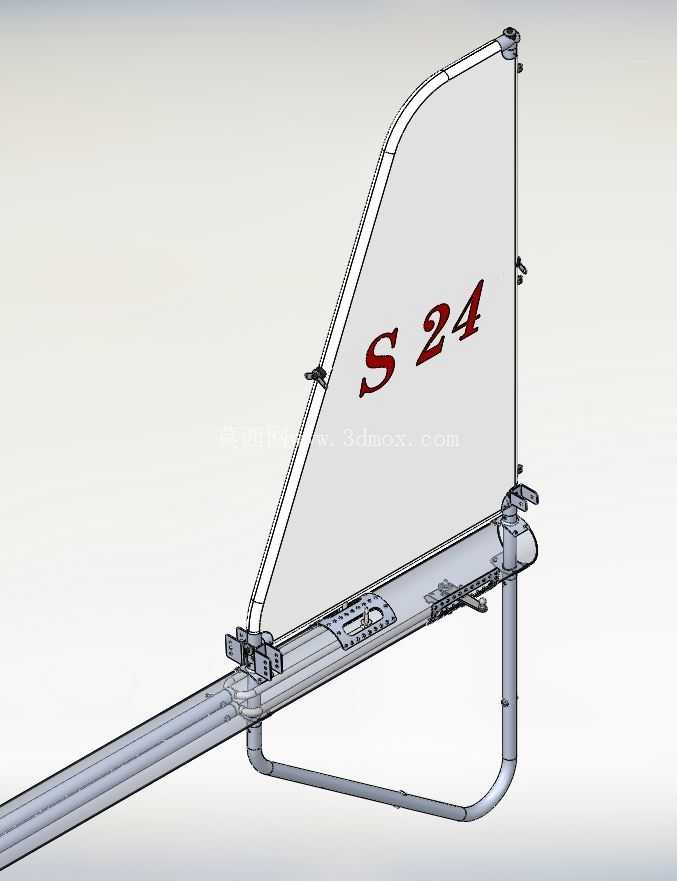

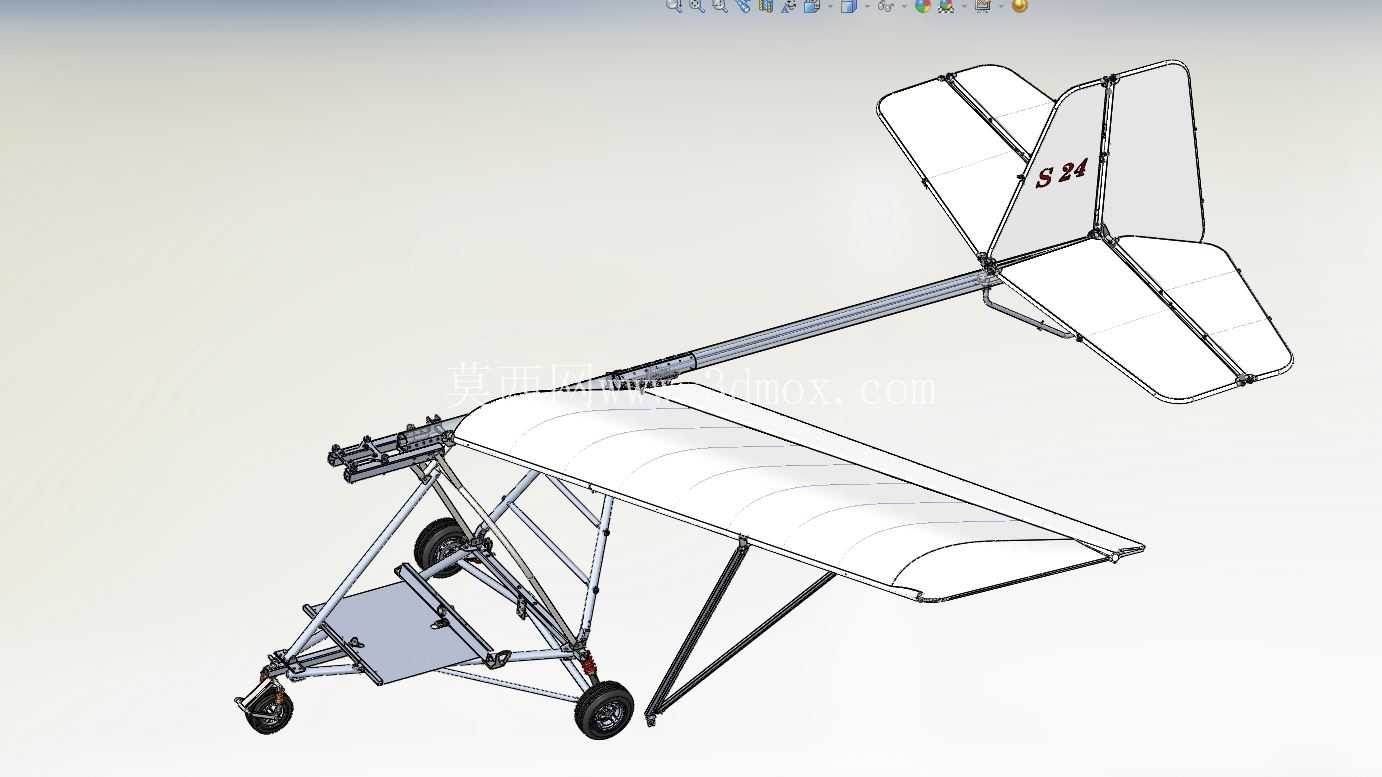

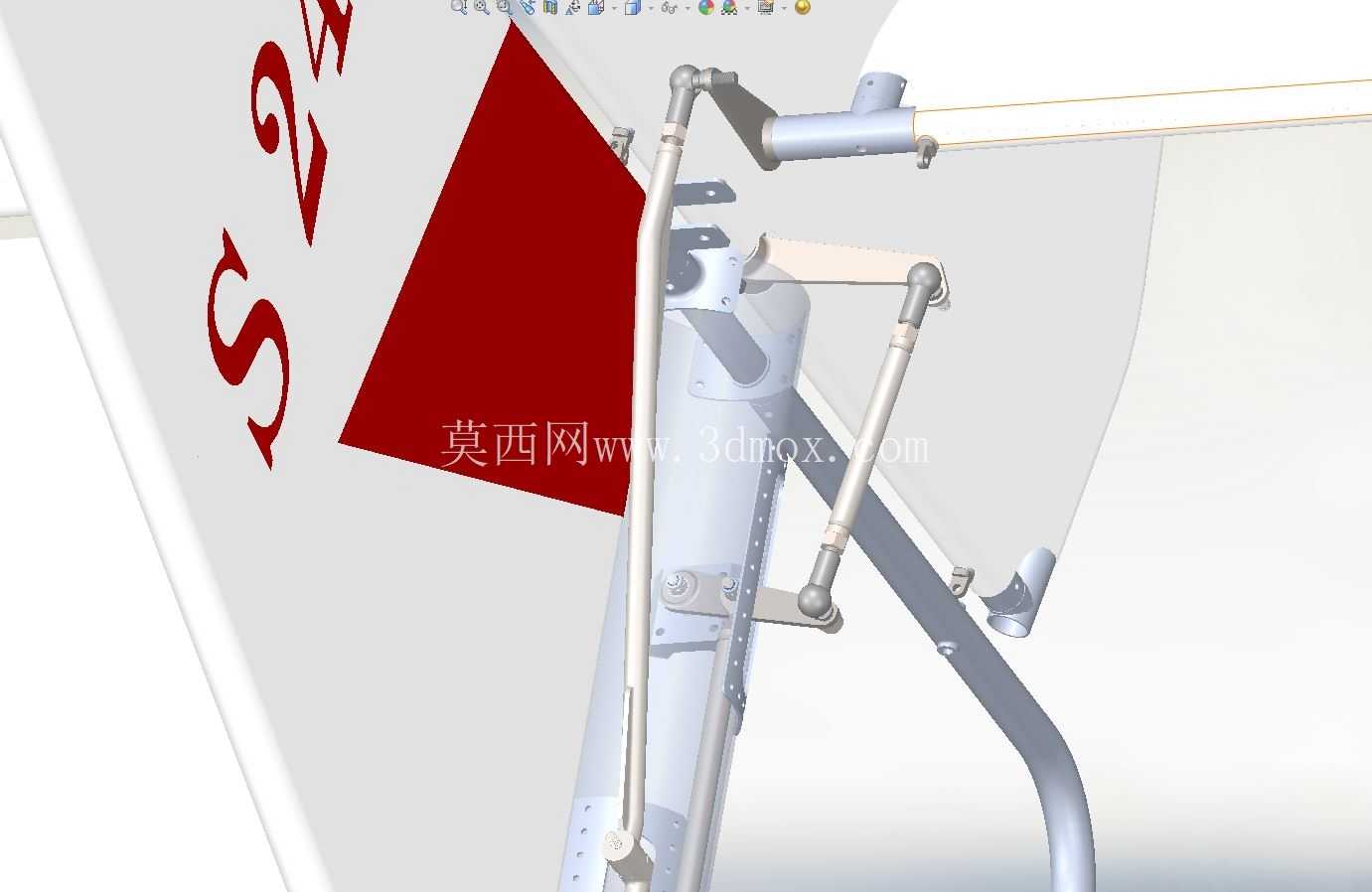

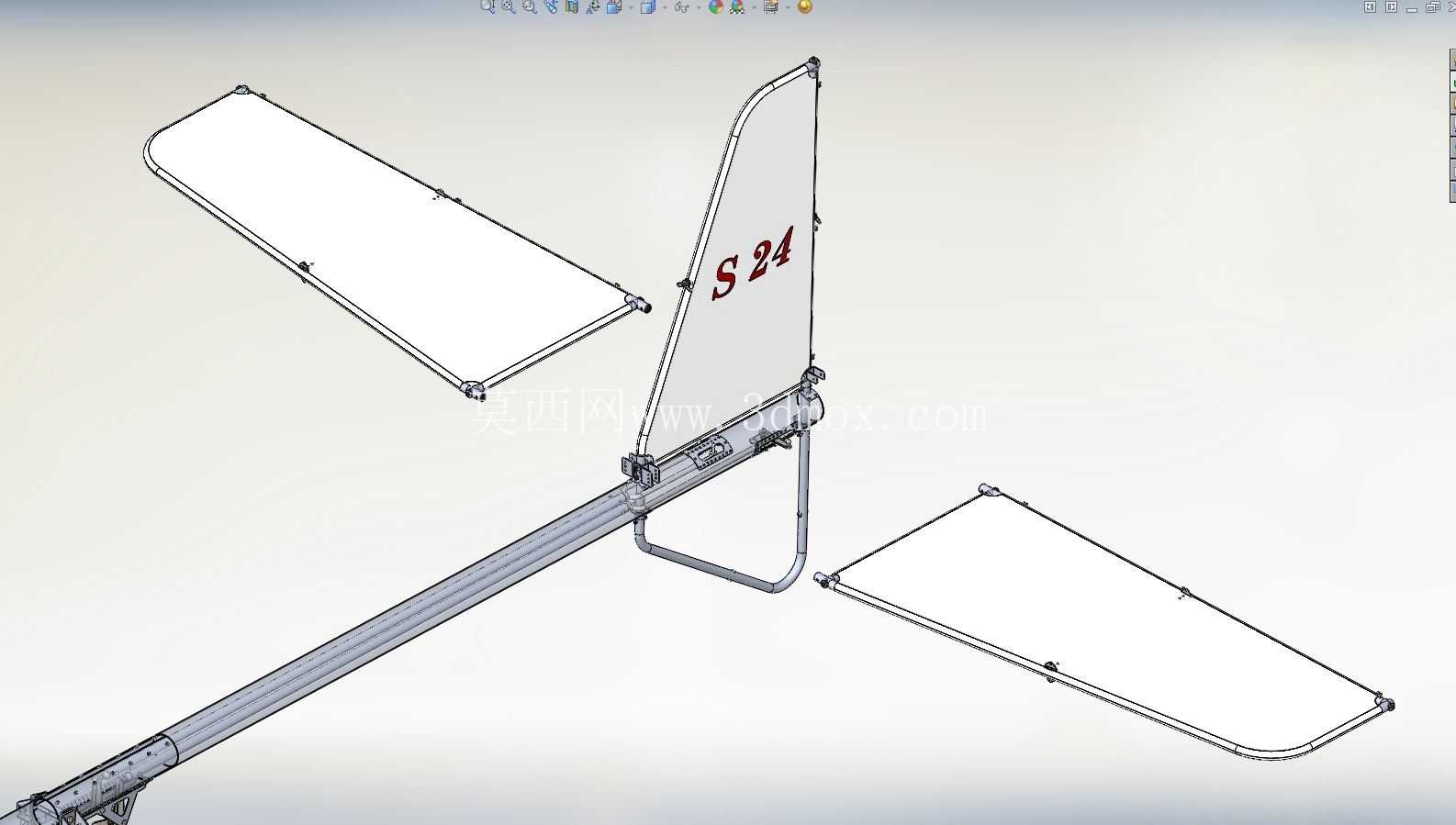

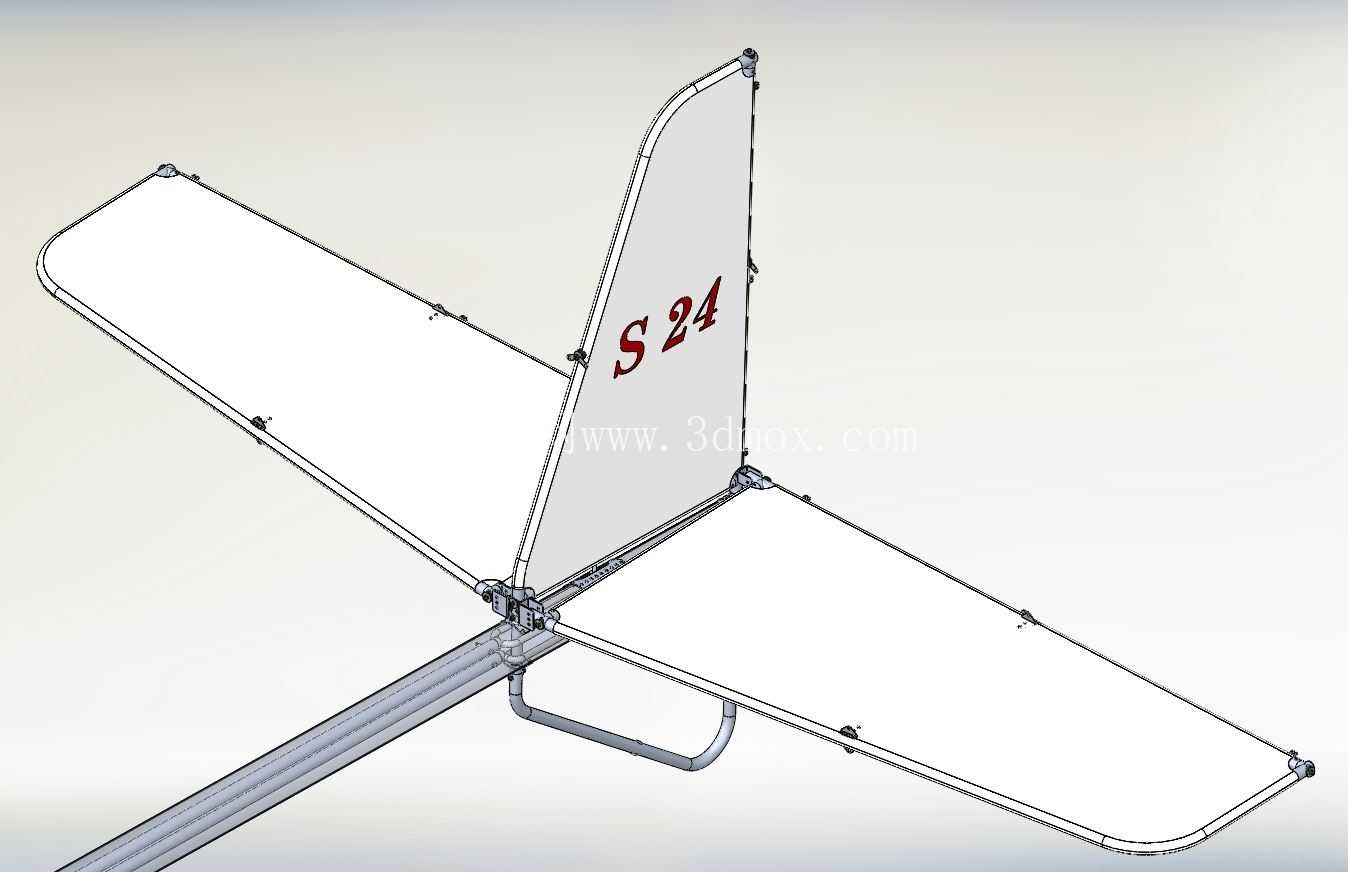

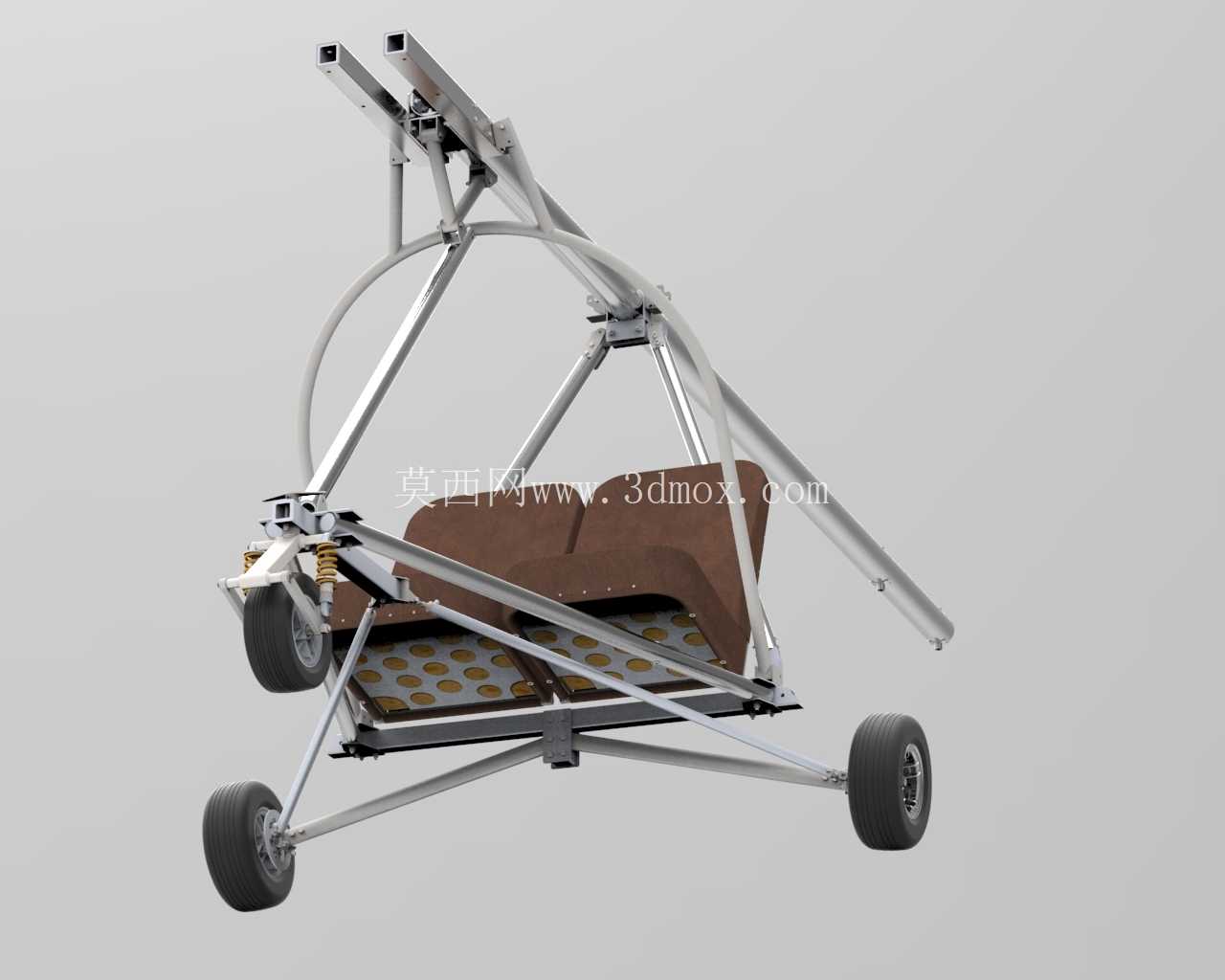

　　尾翼部分采用常规式尾翼布局，水平尾翼与垂直尾翼均采用薄壁骨架加蒙皮的结构形式，尾翼通过细长的尾撑杆与机身主框架连接，尾撑杆采用高强度薄壁铝合金管材，在保证足够抗弯抗扭强度的前提下，尽可能减少结构重量，尾翼操纵面通过钢索传动与座舱内的操纵机构连接，传动路径短，操纵反馈直接，没有多余的传动间隙，能够保证操纵指令的精准传递。起落架采用前三点式轮式起落架布局，前起落架设置在座舱前部下方，带有简单的转向缓冲结构，主起落架设置在机身下部两侧，采用弹性钢板作为缓冲元件，结构简单可靠，能够承受简易跑道起降时的冲击载荷，不需要配备复杂的液压减震系统，进一步降低了结构复杂度与整机重量。

　　座舱部分采用开放式单座布局，座椅直接固定在机身主承力框架上，操纵杆、脚舵等操纵部件围绕飞行员坐姿位置布置，符合人体工程学的操作范围，飞行员乘坐时的重心位置恰好与整机重心设计点重合，不会因为飞行员体重变化导致整机重心偏移超出安全范围。从安装边界尺寸来看，整机翼展控制在适合小型通航机场停放的区间，机身长度较短，不需要大跨度的机库即可完成存放，拆解后可以装入小型拖车进行转场运输，机翼与尾翼部分均设计有快拆连接结构，不需要复杂的专用工具即可完成拆解与组装，方便航空爱好者进行转场作业。

　　在实际应用场景中，这类超轻型飞行器多用于航空运动俱乐部的飞行体验、低空观光游览、航空爱好者个人休闲飞行，也可用于基础飞行科目的入门训练，由于整机结构简单，维护难度低，使用成本远低于常规轻型飞机，对于通航领域的入门级应用场景有很高的适配性。设计过程中针对各个受力节点都做了载荷校核，机翼的撑杆连接点、起落架与机身的连接点、发动机安装架等核心受力位置，都通过有限元分析做了结构优化，在保证安全系数满足航空设计规范的前提下，尽可能去除多余的结构材料，避免不必要的重量增加，整机的所有管路、操纵钢索都沿机身桁架内侧布置，既避免了飞行过程中气流对管线的侵蚀，也方便日常检查维护时快速排查故障点。燃油箱布置在机身重心附近的位置，燃油消耗过程中不会引起整机重心的明显偏移，保证飞行全程的操纵稳定性，发动机安装架采用减震橡胶垫与机身框架连接，能够过滤发动机运转时产生的振动，降低飞行过程中的振动传递，提升乘坐的舒适度，同时也避免振动长期作用导致机身结构出现疲劳损伤。
