复古螺旋桨单发轻型飞机外观结构设计

这款单发螺旋桨轻型飞行器的三维结构设计，核心面向航空科普教具制作、桌面级航模展示、静态收藏摆件制作以及小型3D打印航模试制场景，在结构设计阶段就充分考虑了不同应用场景下的装配与使用需求。从实际用途来看，该结构既可以作为航空教学中的实体演示教具，帮助学习者直观理解单发活塞式螺旋桨飞机的气动布局与部件组成，也可以通过拆分部件后适配不同比例的3D打印制作，满足航模爱好者自制静态展示模型的需求，部分结构预留的安装位也可支持后续加装微型动力组件，改装为轻量电动自由飞航模。

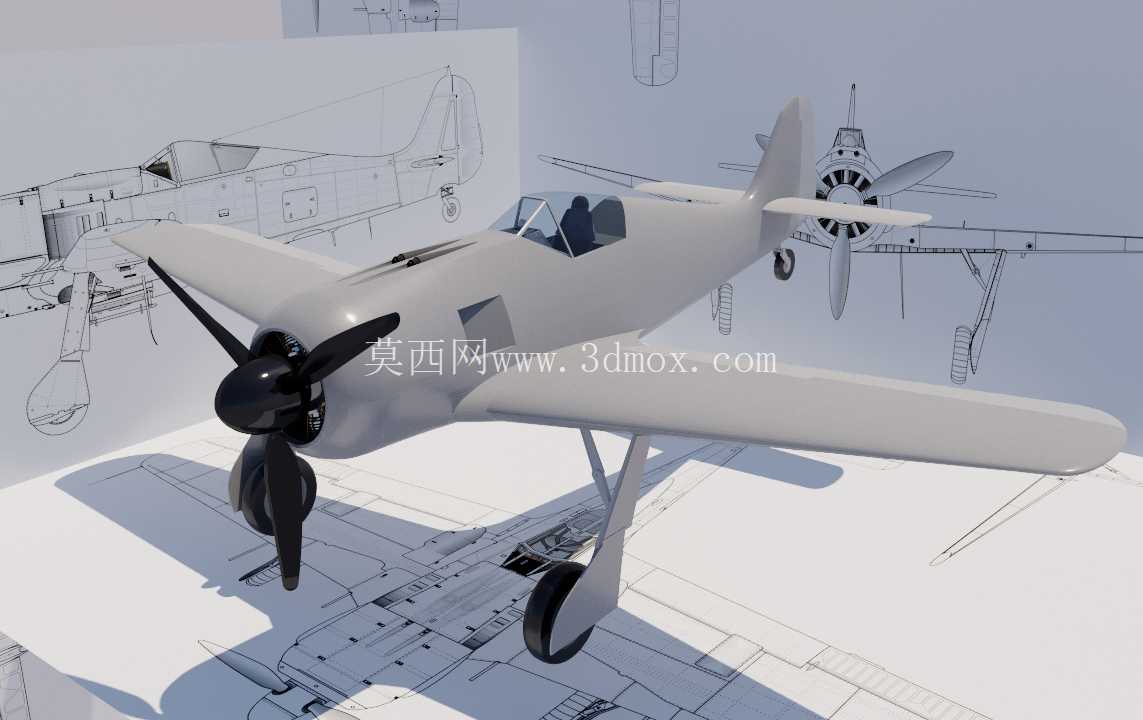

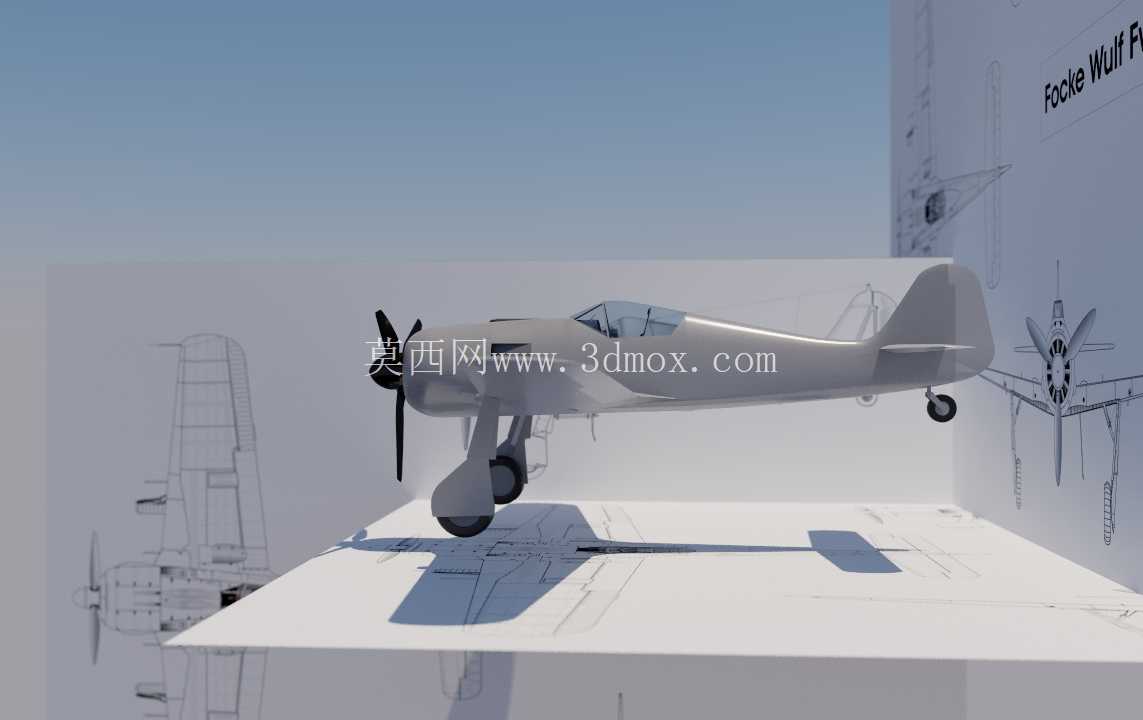

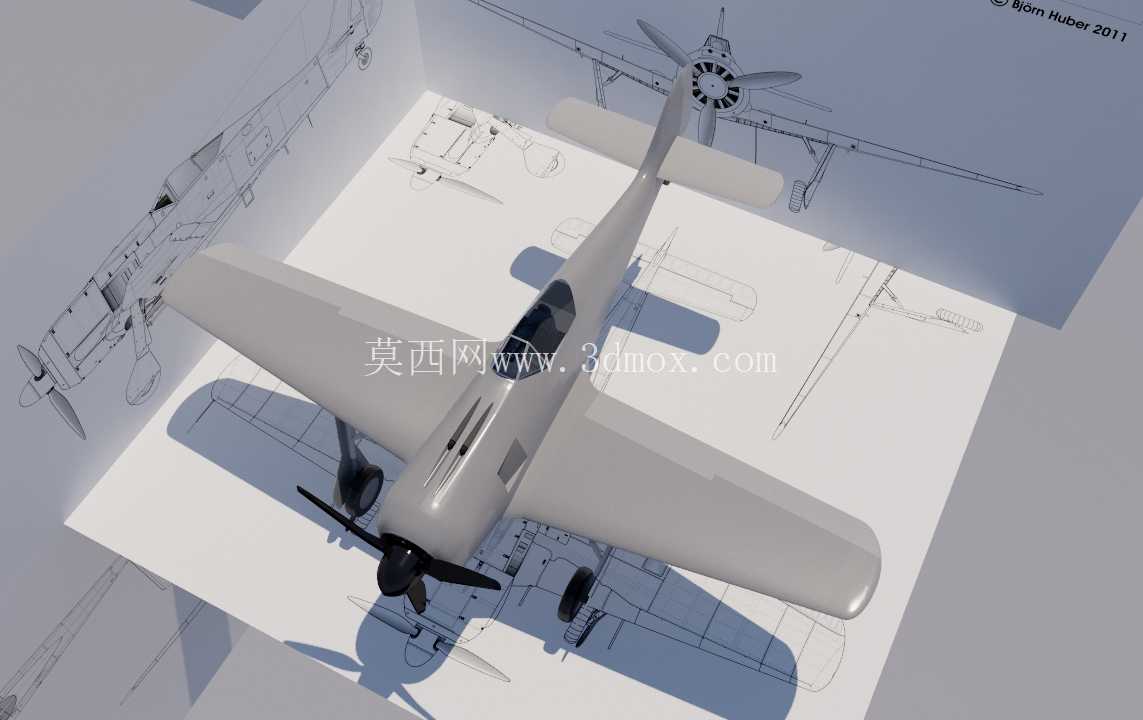

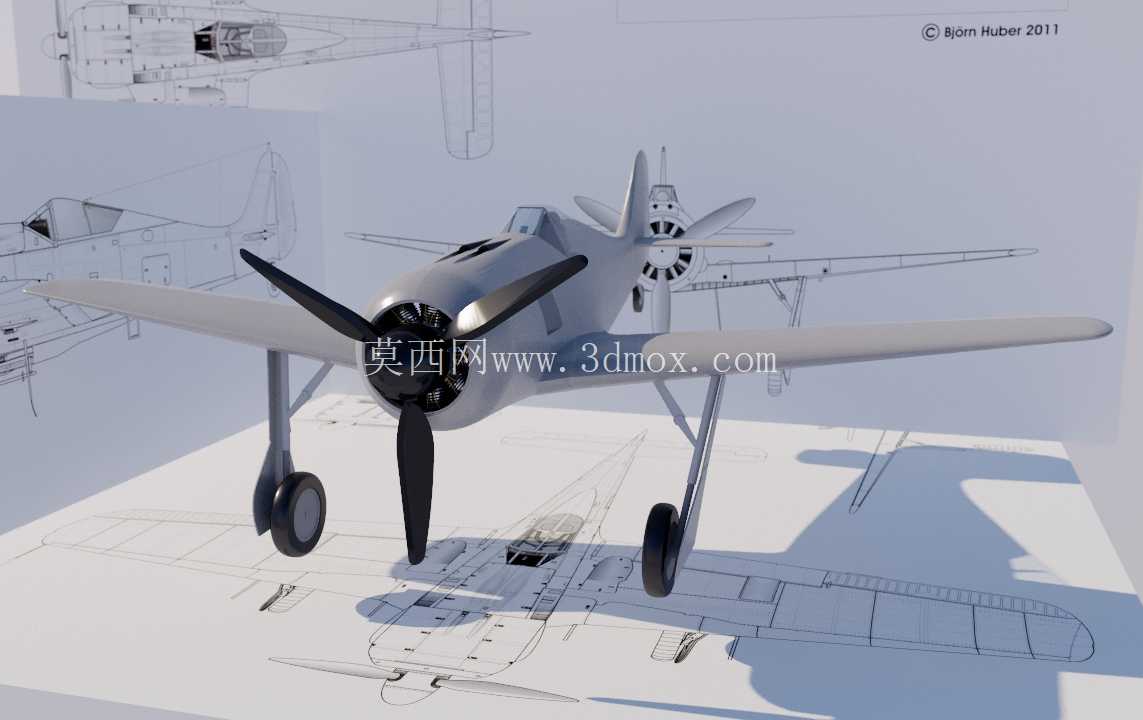

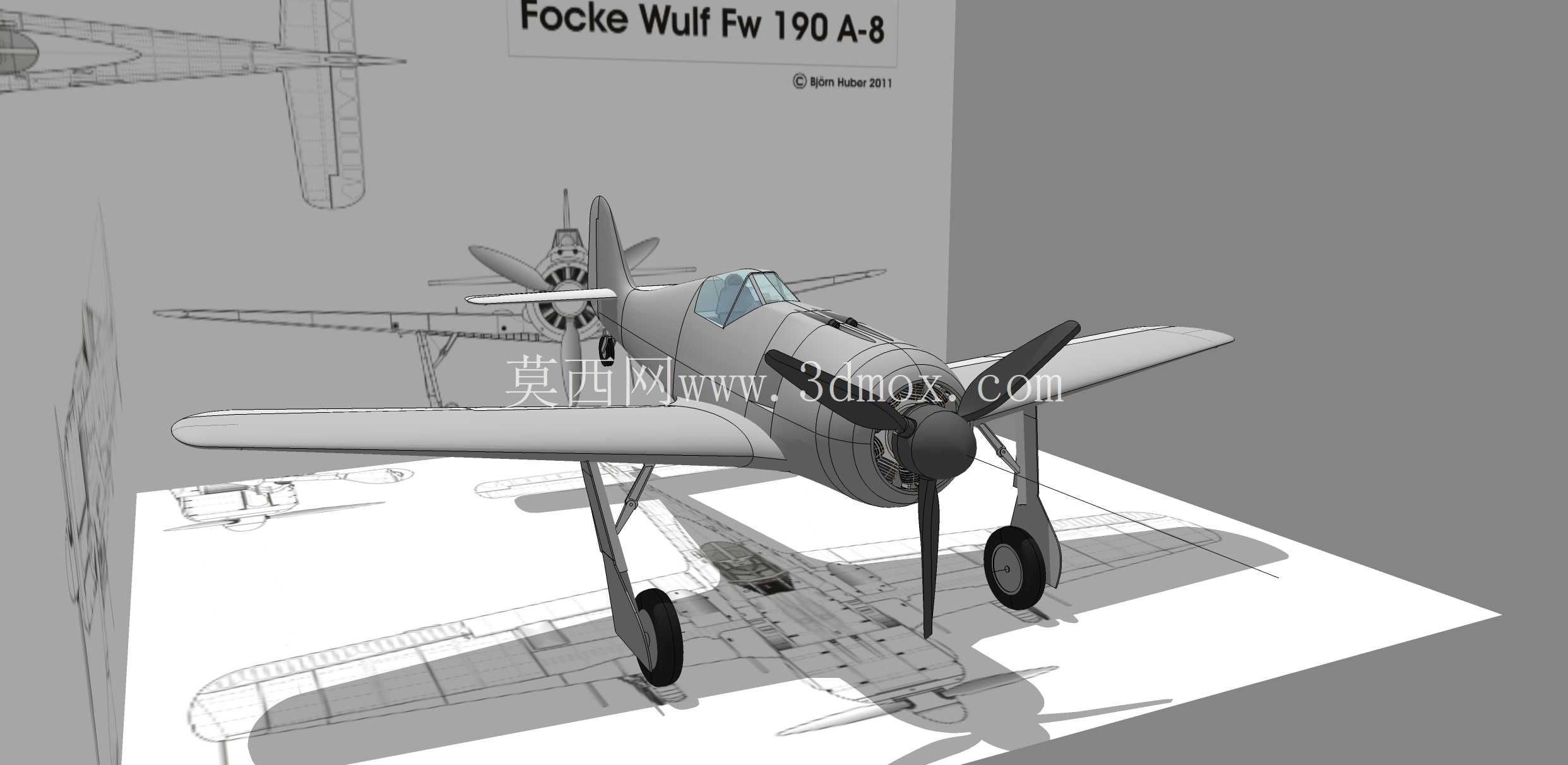

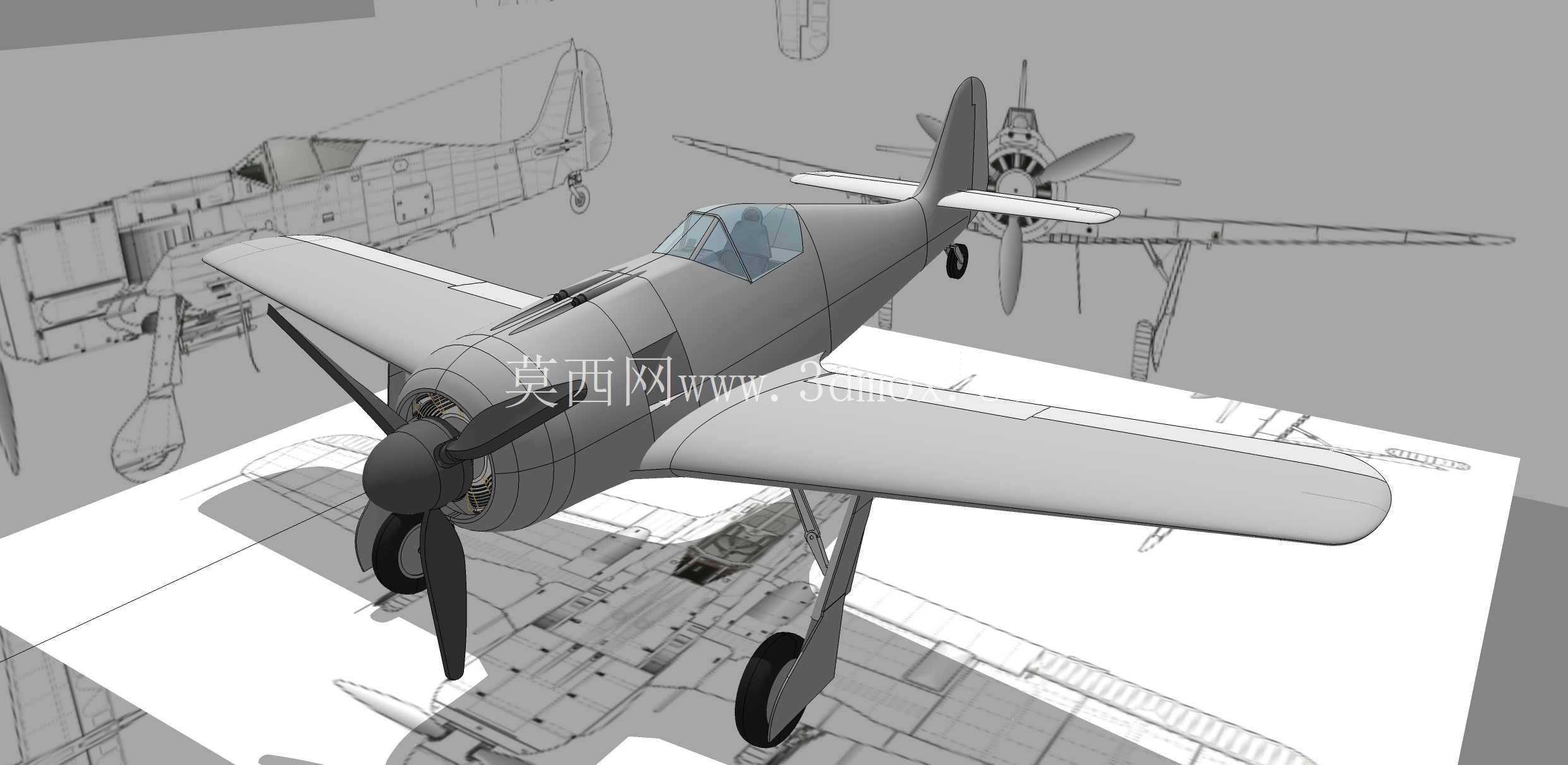

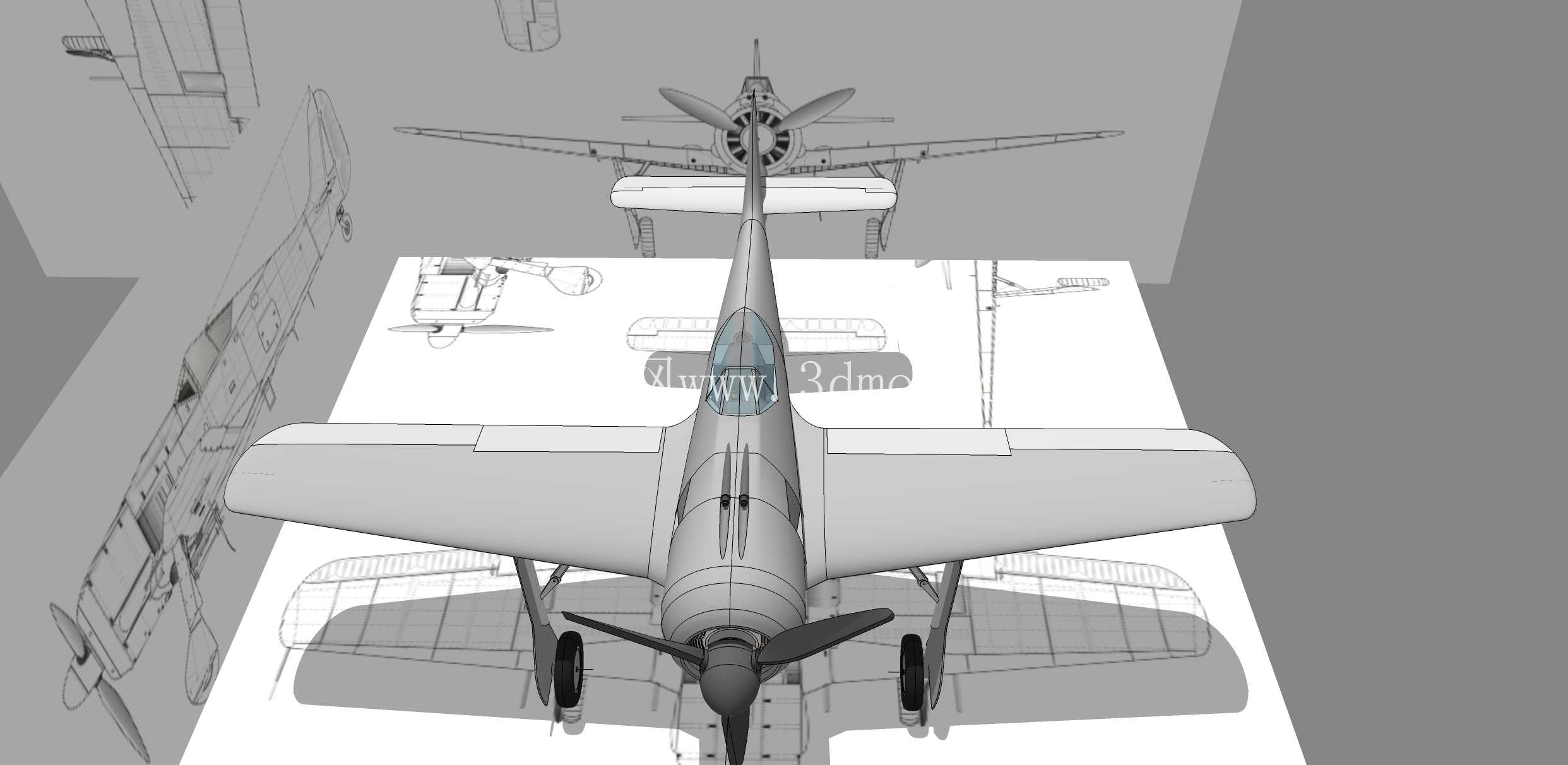

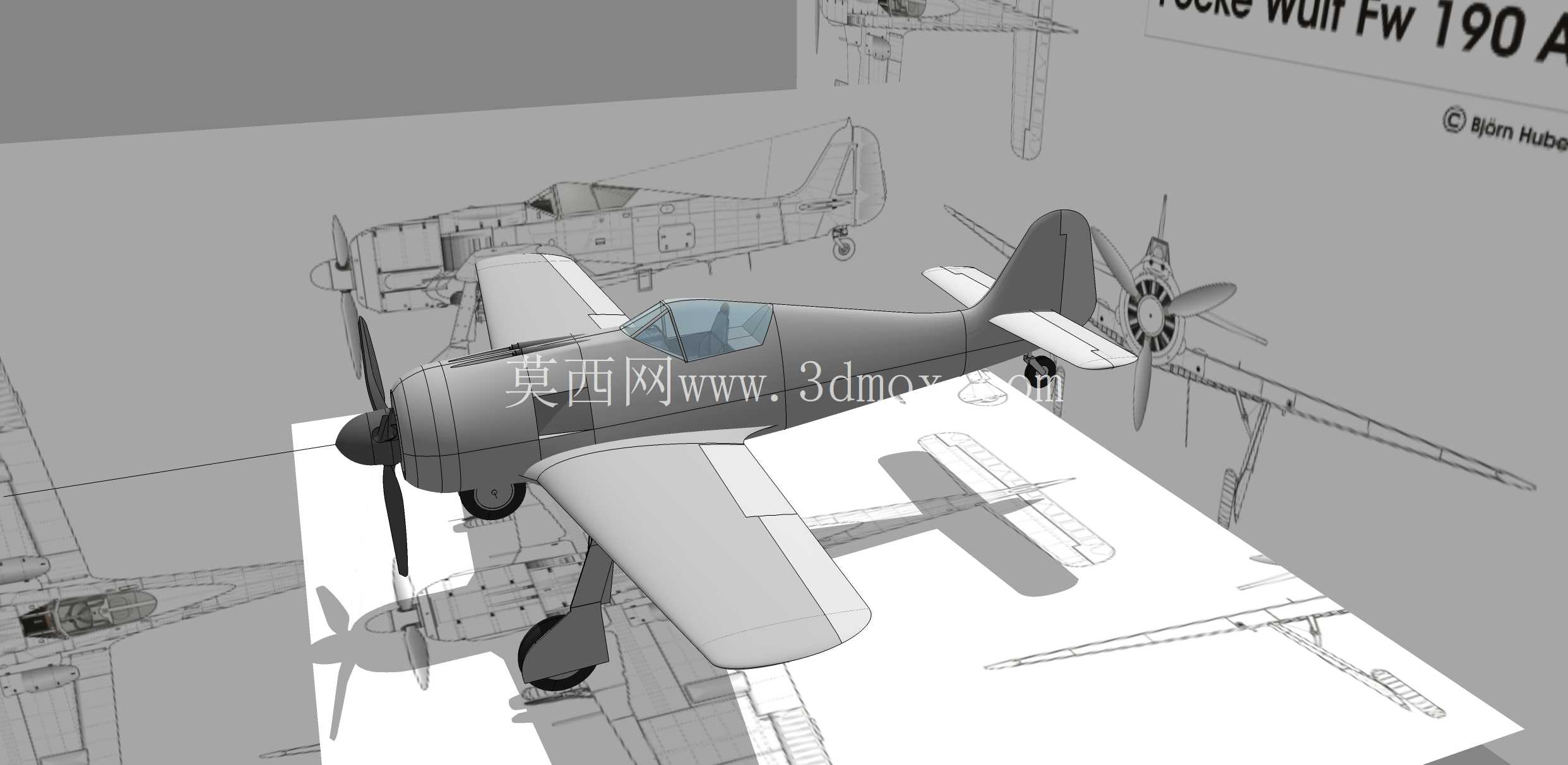

在功能特性设计上，整机采用常规下单翼气动布局，前置两叶螺旋桨搭配星型发动机整流结构，还原了早期轻型活塞飞机的动力单元布局，机身采用流线型纺锤体设计，从发动机整流罩向后平滑过渡到尾椎，有效降低飞行过程中的压差阻力；机翼采用矩形平直翼型，翼根处设计有与机身连接的加强凸台结构，既保证了外观的写实度，也为实体模型制作时的机翼粘接提供了足够的接触面积，避免模型组装后出现机翼下垂、粘接失效的问题。尾翼组采用常规平尾加垂尾的布局，垂尾后缘预留了方向舵的轮廓分界，平尾与机身尾段的连接位置做了圆弧过渡，没有生硬的直角拼接，既符合真实飞行器的气动修形逻辑，也能减少3D打印过程中的支撑用量，降低后期打磨处理的工作量。起落架采用后三点式固定起落架设计，两个主起落架布置在机翼下方靠前位置，尾轮安装在机身尾段下部，起落架支柱做了等比例的简化修形，既保留了真实起落架的外观特征，也避免了过于细碎的结构导致小比例打印时出现结构断裂、细节丢失的问题。座舱部分采用整体式透明舱盖轮廓设计，舱盖与机身的贴合处做了0.2mm的止口结构，在实体制作时可以直接将透明材质切割后卡入止口，不需要额外粘接固定，提升装配效率。

设计思路上，整个模型在写实度与可制造性之间做了平衡，没有完全照搬真实飞机的复杂内部结构，而是将外观曲面做了连续化处理，所有曲面的曲率变化都做了G2连续校验，避免出现曲面褶皱、棱角突兀的问题；机身内部预留了20mm直径的中空通道，在制作大尺寸展示模型时，可以在通道内穿入金属支撑杆作为展台固定结构，不需要额外在机身表面打孔破坏外观完整性。机翼的翼型采用相对厚度12%的平凸翼型，既还原了早期螺旋桨飞机的翼型特征，也保证了小比例模型上机翼的结构强度，不会因为翼型过薄导致打印完成后出现机翼弯折变形的问题。螺旋桨部分做了单独的分体设计，桨叶与桨毂之间预留了旋转间隙，在制作静态模型时可以手动拨动螺旋桨转动，提升模型的互动性，桨叶的翼型也做了简化处理，扭转角从桨根到桨尖平滑过渡，符合真实螺旋桨的气动设计逻辑。

从外形尺寸与安装边界来看，整机按照1:32比例设计时，机身总长度为280mm，翼展长度为360mm，机高（从地面到垂尾顶端）为110mm，主起落架轮距为120mm，所有外凸部件的边界都做了干涉校验：螺旋桨旋转平面距离发动机整流罩前端的间隙为3mm，转动过程中不会与整流罩、机身前段发生剐蹭；平尾的展长为120mm，左右平尾的后缘与垂尾前缘的间隙为2mm，不会出现结构重叠；主起落架机轮的直径为22mm，机轮内侧与机翼下表面的间隙为4mm，滚动过程中不会与机翼、机身结构发生摩擦。如果用于3D打印制作，整机拆分后的部件最大尺寸不超过200mm，可以适配绝大多数桌面级FDM与光固化3D打印机的成型尺寸，不需要对部件做二次拆分；部件之间的拼接止口统一采用0.15mm的间隙设计，既可以保证拼接后的定位精度，也不会因为间隙过小导致组装时出现卡滞、无法装配的问题。所有外露的气动面都没有设计尖锐的薄边结构，最薄的位置厚度不小于0.8mm，避免打印、搬运过程中出现边角崩裂的问题。
