车间移动式小型龙门起重转运架

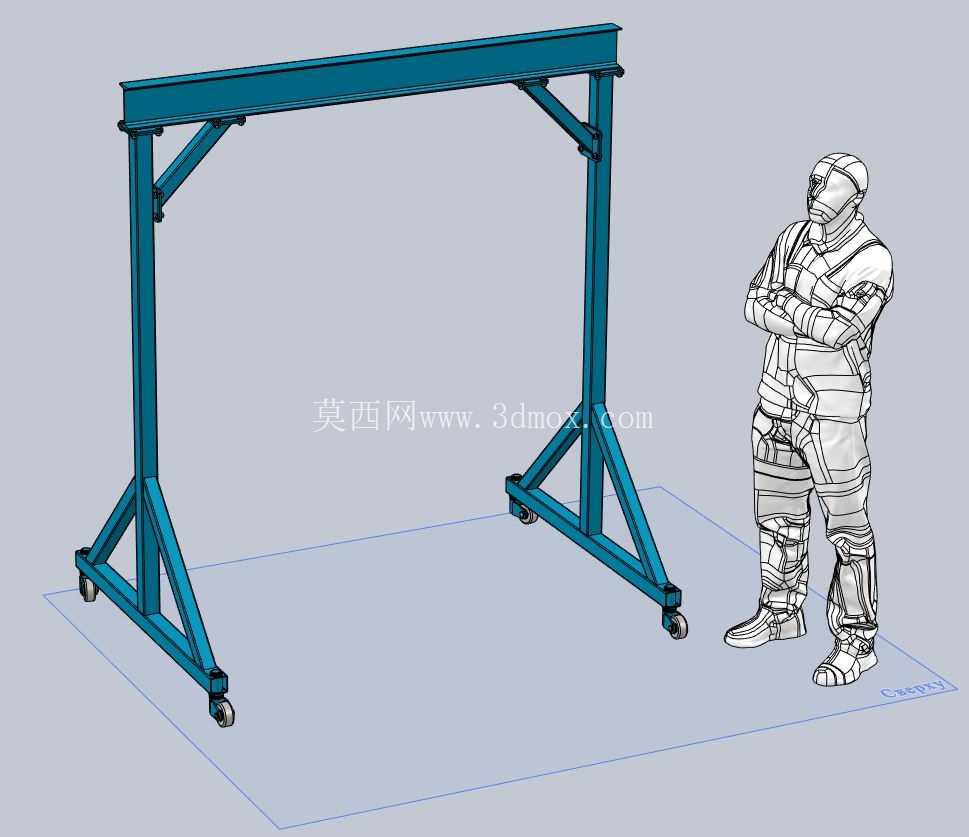

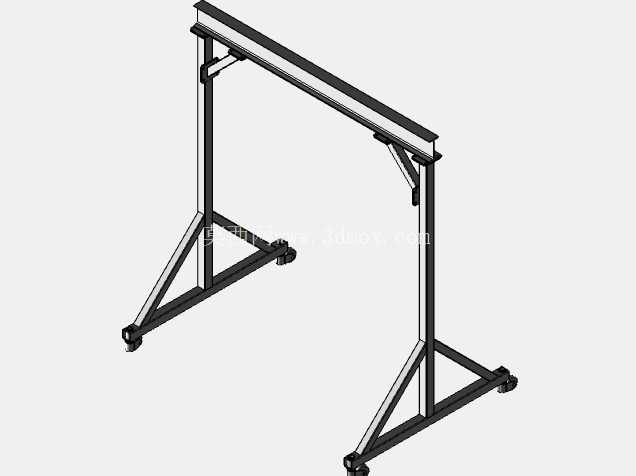

　　这款轻型移动龙门架的设计初衷，是解决中小机加工车间内，小型铣床、台式加工设备等重型工位器具的短距离移位与精准就位问题，适配车间内通道狭窄、无法驶入大型起重设备的作业场景，额定承载上限设定为1500公斤，完全覆盖常规小型铣床、台钻、台式磨床等设备的整机重量区间，避免大吨位起重设备的能力冗余带来的成本浪费。从结构设计逻辑来看，整体采用对称式门型框架，主梁为单根实腹式型钢构件，两侧支腿采用三角斜撑补强结构，斜撑分别连接支腿立柱与主梁端部、支腿立柱与底部行走梁，形成稳定的三角受力体系，在承受竖向吊重时，可将载荷均匀分散至支腿各构件，避免局部应力集中导致的结构变形。底部行走梁端部配置万向脚轮，其中两个脚轮带刹车锁定结构，既可以在平整的车间水泥地面上灵活推行移位，也可以在吊装作业时锁定脚轮，防止框架受载后发生滑移，保障作业稳定性。设计阶段充分考虑了转运便利性，整体框架采用螺栓装配式连接，所有构件拆分后单块重量不超过成年男性单人可搬运的上限，无需借助额外起重设备即可完成拆装，拆分后的构件尺寸可适配常规乘用车的后备箱与后排空间，满足跨车间、跨厂区的短途转运需求，无需调用货运车辆即可完成设备转场。

　　在安装边界方面，框架的净跨距经过精准核算，刚好覆盖常规小型铣床的整机外形宽度，支腿底部的轮距设置小于车间常规1.2米通道宽度，可顺利通过车间内设备之间的预留通道，不会出现卡滞问题；框架的起升高度预留了足够的设备起吊余量，可将设备抬升至离地面150mm左右的高度，满足设备移位时越过地面线槽、门槛等微小凸起的需求，同时整体高度控制在2.2米以内，可顺利通过车间内常规2.5米净高的防火门与通道门洞，不会出现高度超限无法通行的问题。从实际使用场景来看，除了用于小型加工设备的移位安装，该龙门架也可用于车间内重型毛坯件、工装夹具的短距离吊装转运，替代传统的人力抬运作业，降低车间作业人员的劳动强度，减少重物搬运过程中的砸伤、扭伤风险。

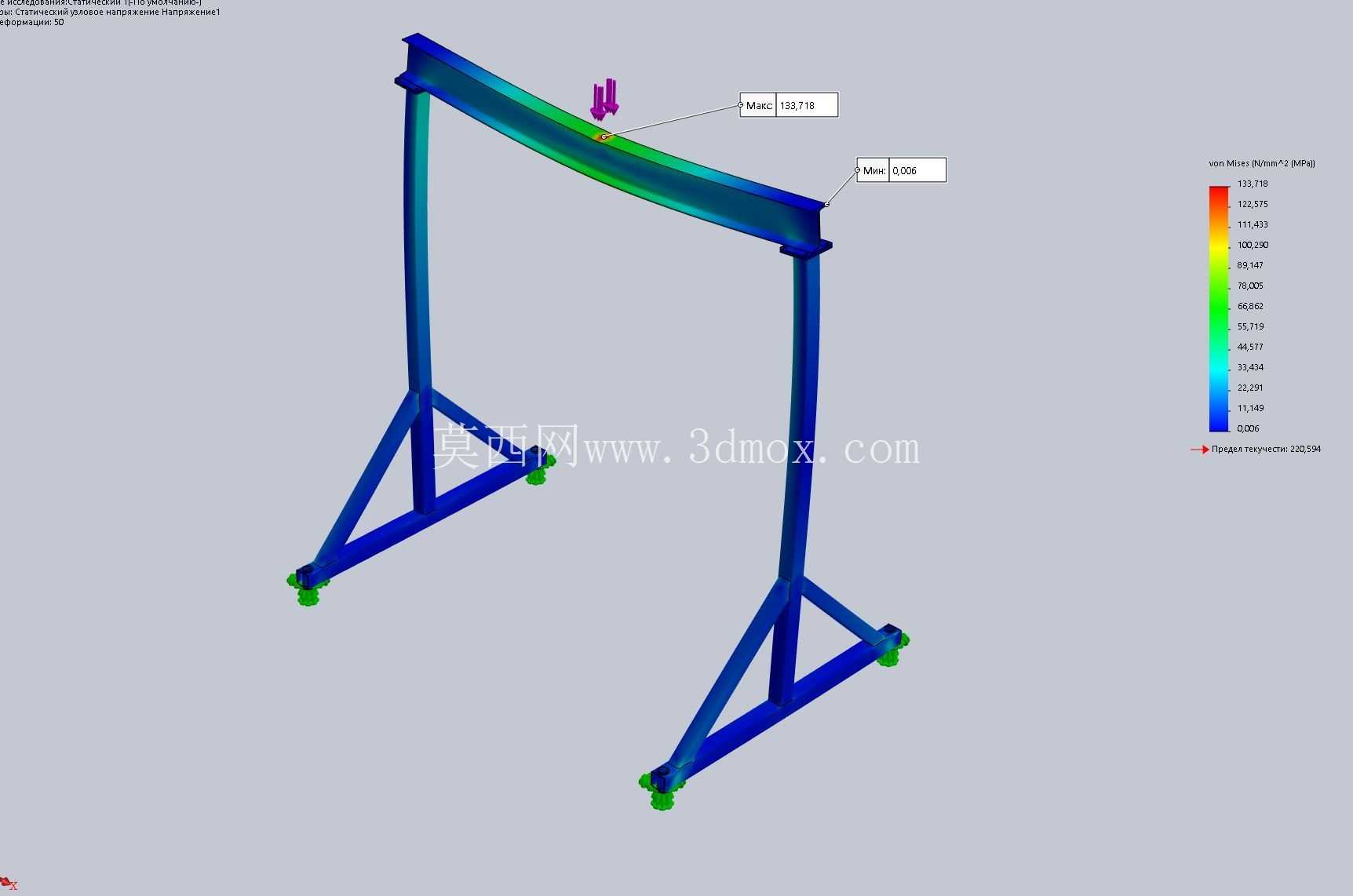

　　结构受力计算阶段，对主梁的跨中挠度、支腿的压杆稳定性、连接螺栓的抗剪强度都做了针对性校核，在1.25倍额定载荷的静载测试工况下，主梁最大挠度控制在跨度的1/1000以内，远低于通用起重设备的挠度允许值，保障长期使用过程中的结构刚度，不会出现主梁下挠变形的问题。支腿底部的脚轮安装座采用加厚钢板焊接结构，与行走梁之间采用满焊连接，焊缝高度经过核算，可承受脚轮传递的竖向载荷与水平推力，避免推行过程中安装座开裂脱落。整体框架的表面采用喷涂防锈处理，适配车间内存在切削液、润滑油飞溅的作业环境，可有效抵御油污、水汽的侵蚀，延长结构的使用寿命。

　　在细节设计上，主梁上预留了葫芦挂装的滑动轨道位置，用户可根据自身需求配套手拉葫芦或电动葫芦，无需额外对主梁进行打孔改装，挂装点位于主梁的截面形心位置，起吊时载荷沿主梁竖向轴线传递，不会对主梁产生附加的偏心弯矩，进一步提升结构受力的合理性。支腿的底部设置了可调式支撑脚，在地面不平整的作业区域，可通过调整支撑脚的伸出高度，将框架调至水平状态，避免框架受载后出现倾斜，保障吊装作业的安全性，支撑脚收起后不影响脚轮的正常行走，切换操作无需额外工具，单人即可快速完成状态切换。
