双卷筒桥式起重小车结构设计

该起重小车作为桥式起重机的核心作业单元，主要搭载于桥式起重机主梁轨道之上，服务于车间内部重型工件的跨工位转运、重型设备的安装就位、仓储库区重型货物的堆垛与出库作业，覆盖机械加工车间、冶金辅助车间、重型装备装配车间、大型仓储物流库区等多类场景，可在主梁覆盖的作业跨度内完成全范围的重物起升、横向移位作业，配合大车的纵向行走实现三维空间内的重物精准投送。

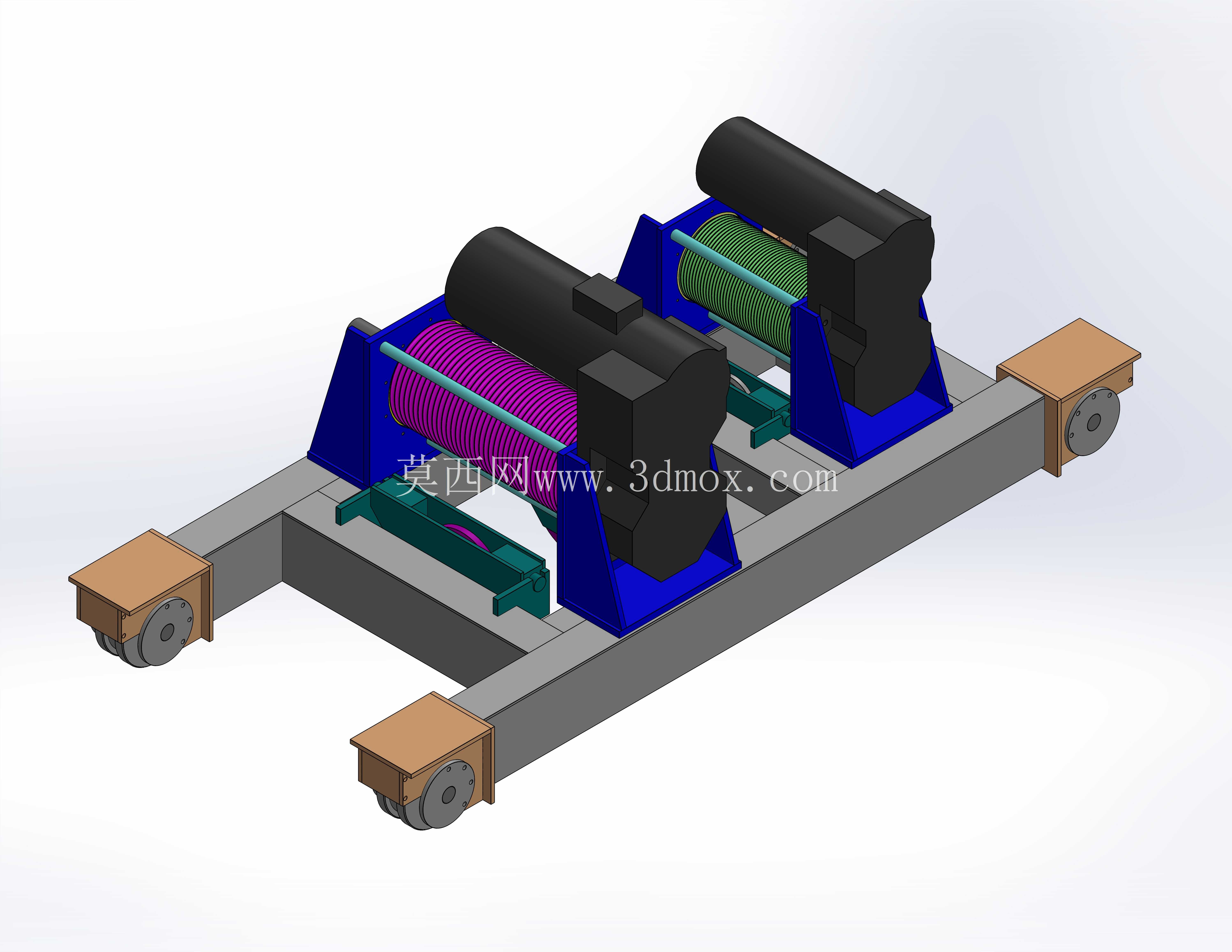

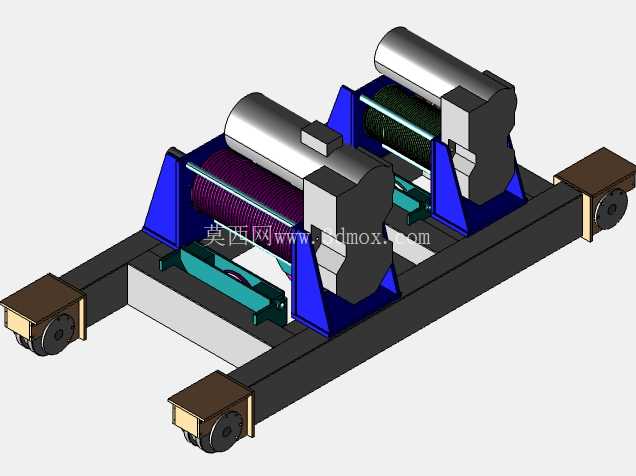

整套结构采用双起升卷筒的对称布局设计，两套独立的起升机构沿小车架纵向中心线对称排布，可实现主副钩协同作业，其中主起升机构承担大吨位重物的主起升动作，副起升机构可承担小吨位重物的快速调运，也可配合主钩完成重物的空中翻转、姿态调整作业，适配多类复杂吊装工况需求。卷筒部件采用多层缠绕设计，匹配对应起升高度的钢丝绳容绳量，卷筒表面加工有标准螺旋绳槽，可规范钢丝绳缠绕轨迹，降低钢丝绳层间挤压与乱绳风险，延长钢丝绳使用寿命。起升驱动单元与减速机构直连布置，减少传动链冗余环节，提升传动效率的同时降低机构运行的振动与噪音。

小车架作为整套机构的承载基体，采用焊接箱型梁结构设计，主梁与端梁连接位置做加强筋补强处理，可承受起升作业时的动载荷与偏载载荷，避免长期重载作业下的结构变形。行走端梁布置在小车架两端，每套端梁配置两组行走轮组，轮缘采用单轮缘设计，可卡合在主梁轨道侧面，防止小车运行过程中出现脱轨风险，行走轮采用合金钢材质经淬火处理，表面硬度满足长期重载滚动摩擦的使用要求，端梁上配置的缓冲块可在小车运行至主梁端部极限位置时吸收碰撞动能，避免硬冲击对结构造成损伤。

设计过程中优先考虑机构的维护便捷性，起升机构的制动器、减速单元、卷筒支座均采用螺栓连接的装配式结构，后期维护时可单独拆解更换故障部件，无需对整个小车架进行切割作业。钢丝绳的绕绳路径经过反复优化，从卷筒引出后经定滑轮组导向连接至吊钩组，滑轮组的倍率匹配额定起重量要求，可降低起升驱动单元的输出扭矩需求，同时保证重物起升过程的平稳性，避免起升过程中出现重物大幅晃动。

安装边界方面，小车的总宽度适配主流桥式起重机的主梁轨距要求，行走轮的轮距与主梁上的QU系列轨道规格匹配，小车的整体高度满足厂房内起重机的安全净空要求，起升机构的最高点与厂房屋架下弦预留足够安全距离，避免运行过程中出现干涉。小车架上预留有电气布线的走线槽与电气元件安装位，可直接配套安装起升限位器、行程开关、过载保护传感器等安全部件，无需后期额外打孔焊接。两套起升机构的中心距经过精准核算，保证双钩作业时不会出现钢丝绳干涉问题，同时吊钩的下极限位置满足车间地面作业的起升高度要求，上极限位置与小车架底部预留足够安全距离，防止吊钩冲顶造成结构损坏。

在载荷传递路径设计上，重物的载荷经吊钩组、钢丝绳传递至卷筒，再经卷筒支座传递至小车架主梁，最终经两端的行走轮组均匀传递至主梁轨道，整个传力路径简洁明确，无额外的载荷突变点，可有效降低结构应力集中风险。行走驱动采用分别驱动形式，两端行走轮组配置独立的驱动单元，可保证小车运行时的同步性，避免出现啃轨现象，降低轨道与车轮的磨损速率。
