薄膜卷料锁止固定注塑成型模具

　　在软包装印刷、薄膜分切、农用棚膜收放卷、包装膜自动化供料这类涉及薄膜连续放卷的生产场景里，卷芯轴向窜动、松卷跑偏是长期影响生产节拍的常见问题，这套模具成型的卷锁装置，就是针对50mm、76mm两种通用规格膜卷轴设计的锁止构件，直接适配行业内绝大多数标准气胀轴、实心卷轴的安装尺寸，不需要额外做转接改造就能替换原有易损锁件。

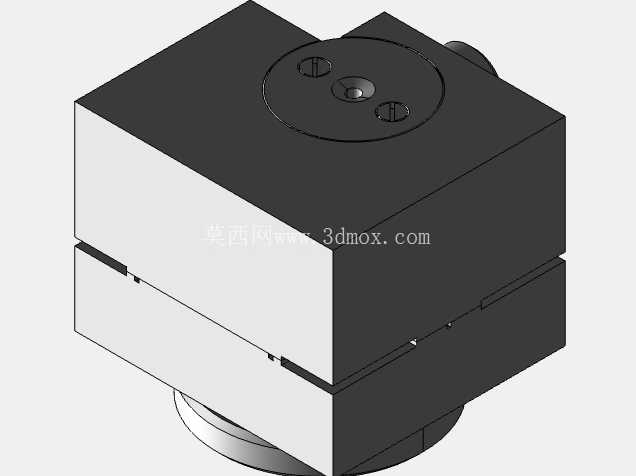

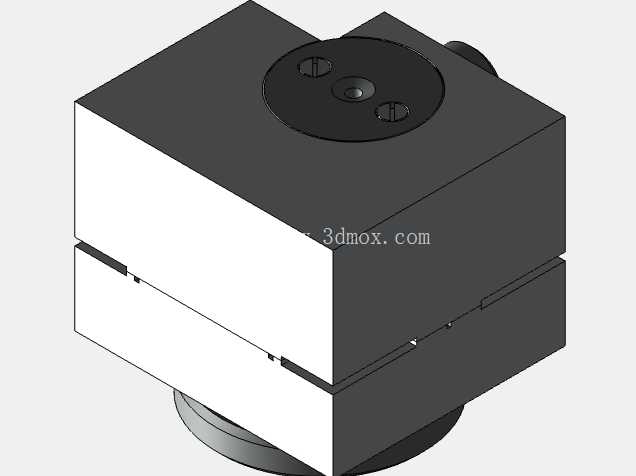

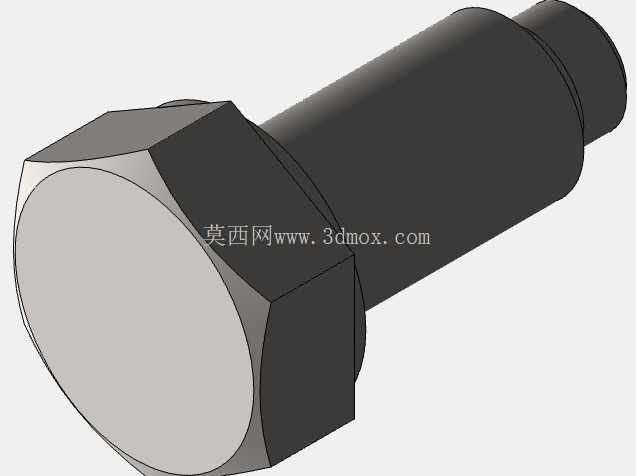

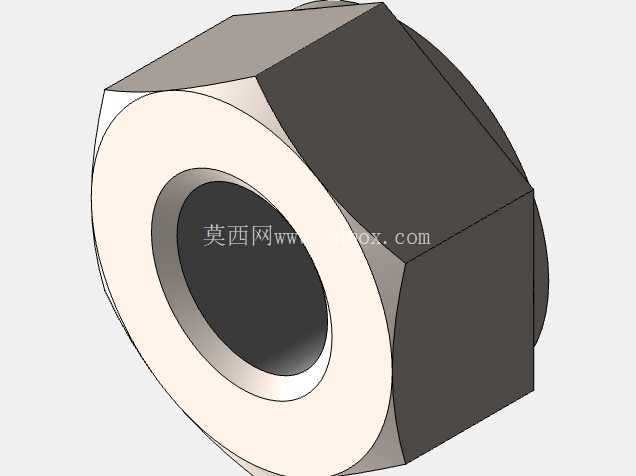

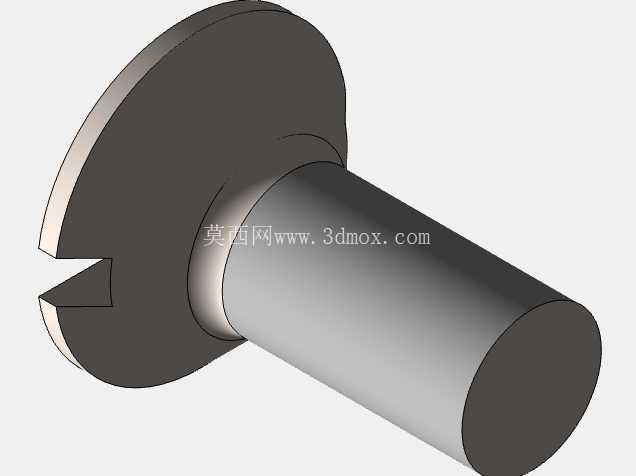

　　从成型工艺角度看，这套模具针对聚丙烯材料的成型特性做了适配设计，聚丙烯作为结晶型热塑性塑料，成型收缩率偏大，模具在型腔尺寸预留上充分考虑了材料的成型收缩余量，同时采用低注射压力的成型方案，避免聚丙烯件在高压充填下出现内应力集中，导致后续使用中受卷料轴向推力出现开裂。模具自带的锁模结构能在充模、保压阶段提供足够的合模力，防止飞边产生，降低后续修边的人工成本，适配普通卧式注塑机的安装模厚，不需要对设备做特殊改装就能上机生产。

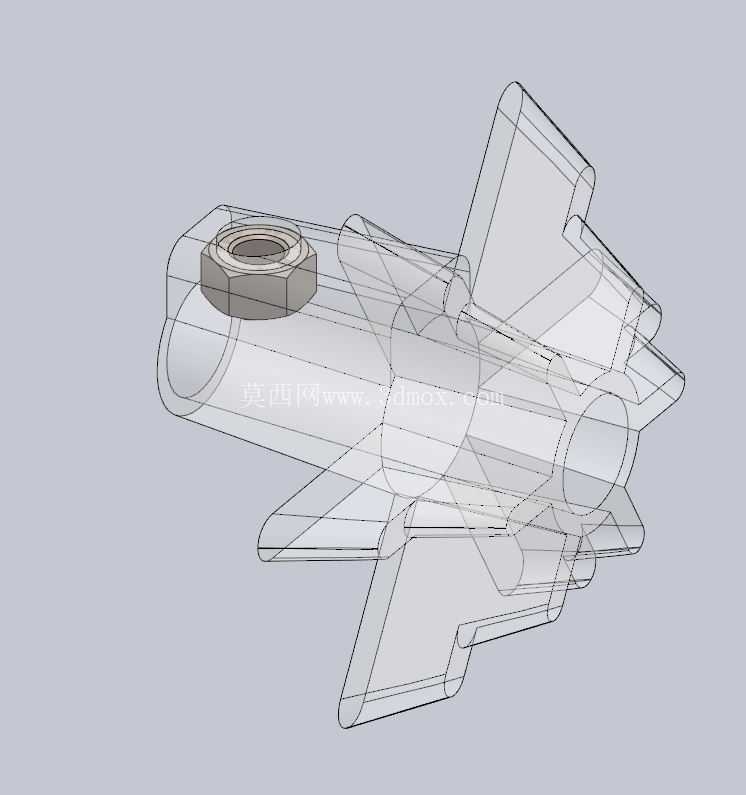

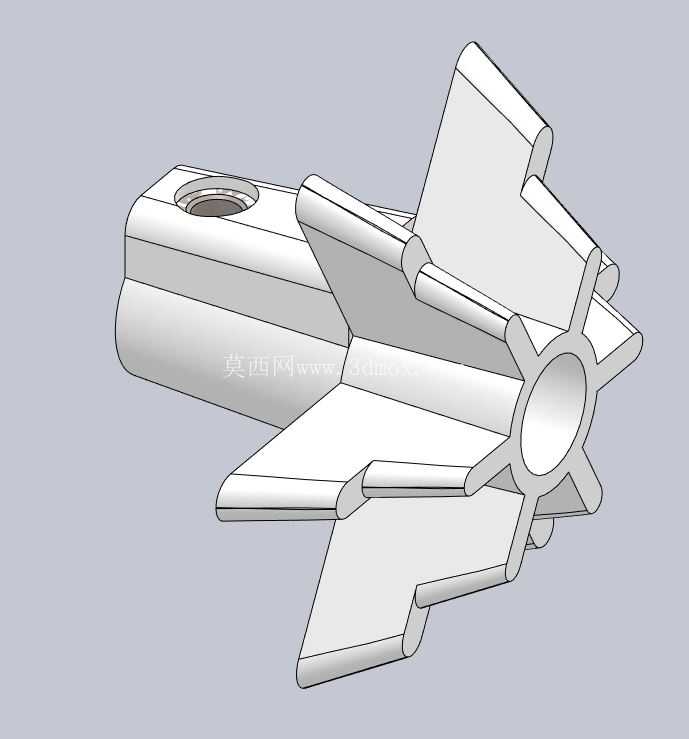

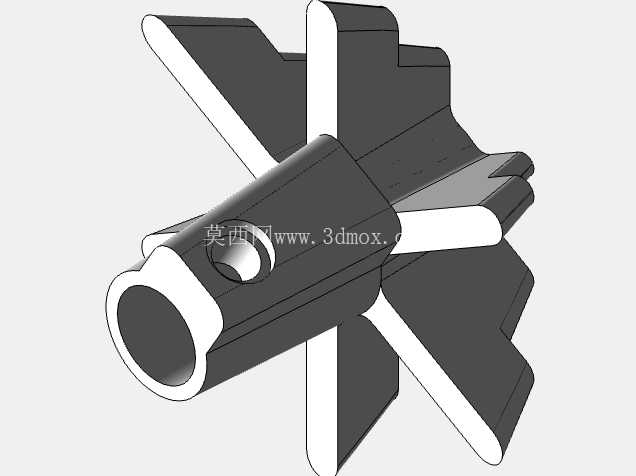

　　成型后的锁止构件，主体采用圆柱套筒结构作为安装基体，套筒内孔直接与卷轴配合，一端设计的星型棘爪结构是核心锁止功能区，棘爪的齿形角度经过反复验证，既能在卷轴静止时卡入机架对应的限位槽阻止卷轴自由回转松卷，又能在主动牵引薄膜时，随着卷轴转动顺畅滑过限位齿，不会出现卡滞拉断薄膜的问题。套筒侧面延伸出的翼状导向结构，一方面能在卷料安装时起到导向作用，方便操作人员快速将卷料推到卷轴指定位置，另一方面能对膜卷端面起到限位作用，避免膜卷在高速放卷时出现轴向窜动，导致薄膜跑偏打皱。

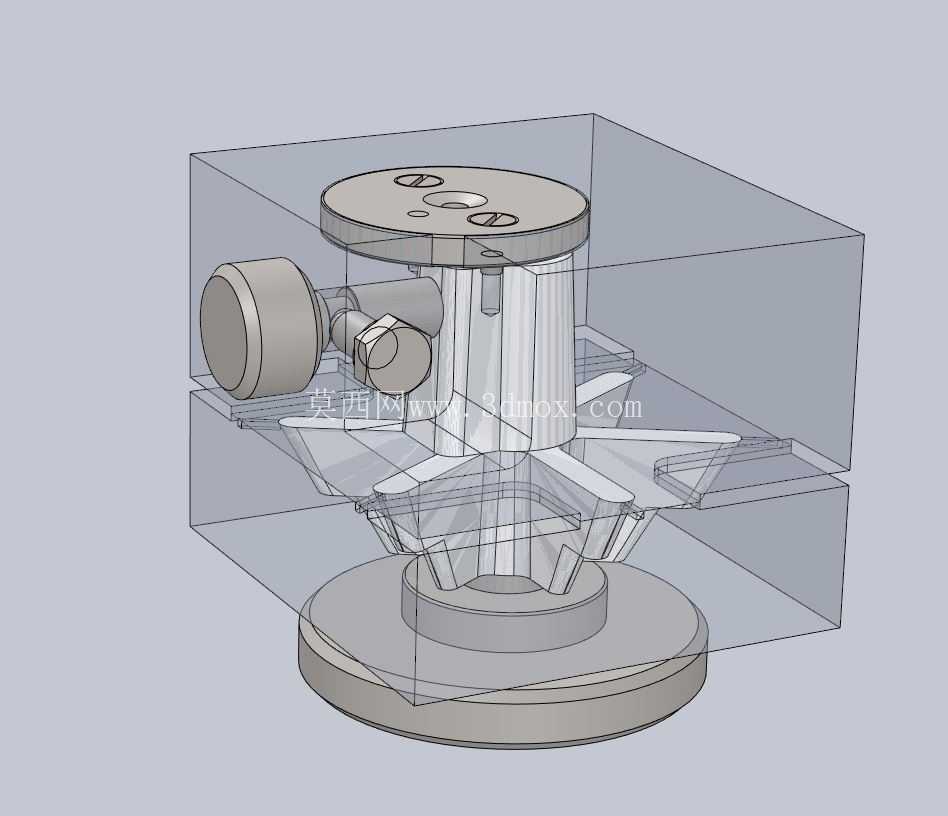

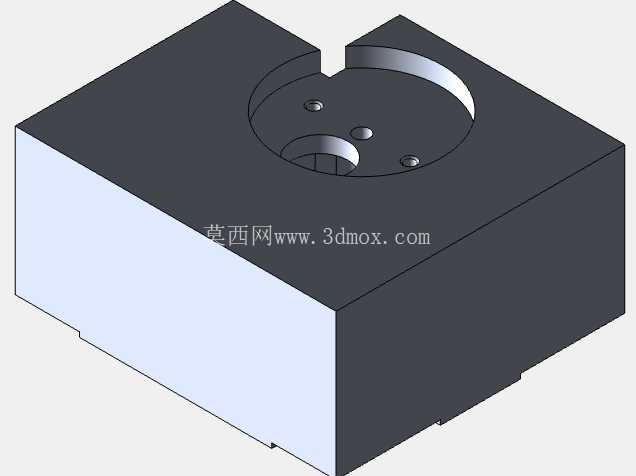

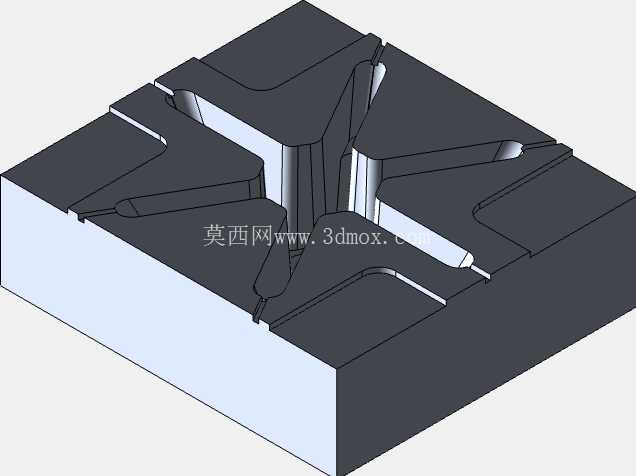

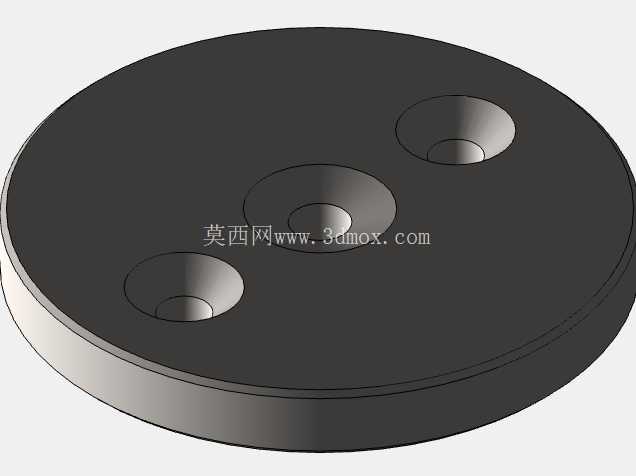

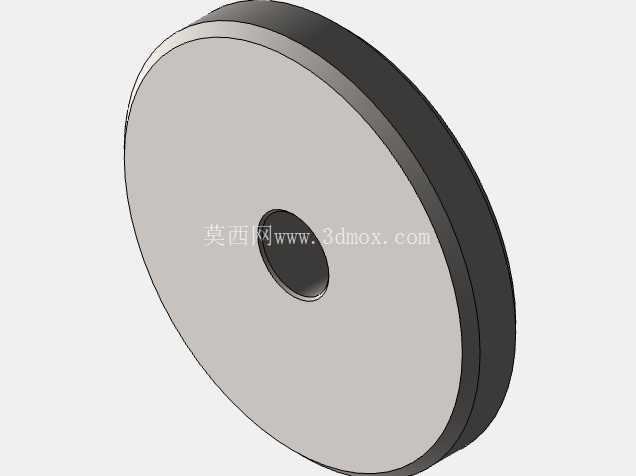

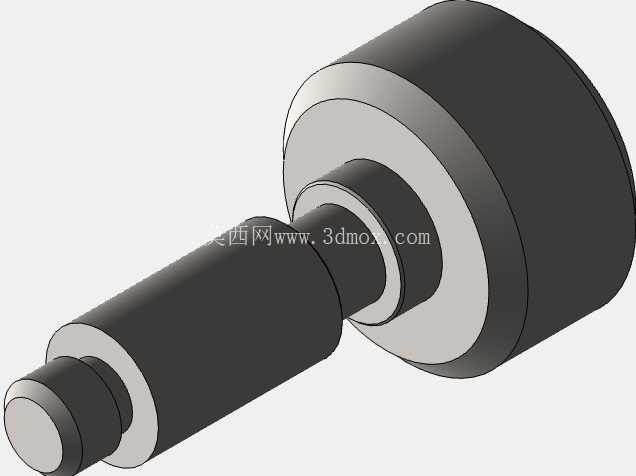

　　设计这套模具的时候，首先考虑的是量产的工艺稳定性，分型面选在构件最大轮廓处，方便开模后顶出，不会在构件的配合面留下分型线毛刺，省去后续打磨配合面的工序。浇口采用侧浇口设计，位置选在套筒非配合面的侧壁，浇口残留痕迹小，去除方便，不会影响构件与卷轴、机架的装配精度。冷却水道的排布沿着型腔轮廓均匀布置，能保证聚丙烯熔体在型腔内均匀冷却，减少构件的翘曲变形，确保成型后的套筒内孔圆度满足与卷轴间隙配合的公差要求，不会出现装不上或者间隙过大松旷的问题。

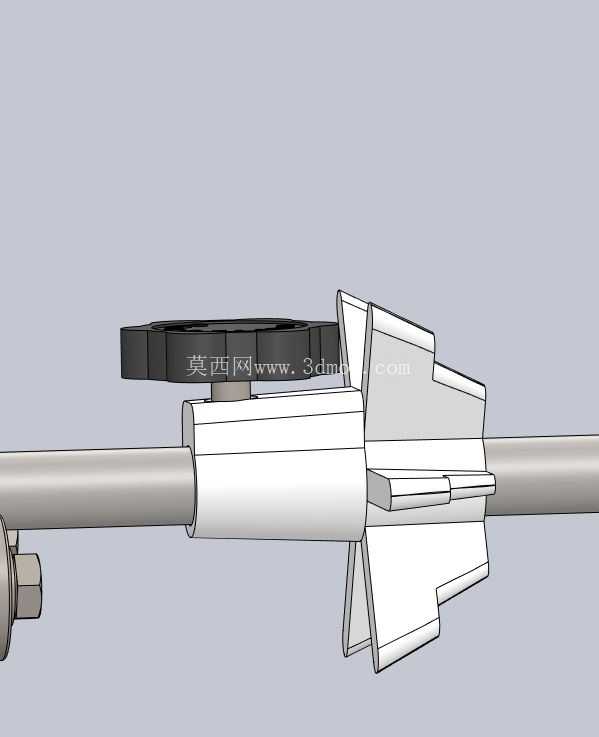

　　从安装边界来看，成型后的锁止构件套筒外径与机架安装孔的间隙控制在0.1mm以内，星型棘爪的最大回转半径不会超出机架限位槽的设计范围，安装时只需要将套筒套入卷轴端部，对准棘爪与机架限位槽的位置即可完成装配，不需要额外的紧固件，依靠构件自身的弹性卡紧力就能固定在卷轴上，拆装更换非常方便，适合生产现场快速更换易损件的需求。构件的翼状导向结构边缘做了圆角过渡，不会划伤薄膜端面，也能避免操作人员安装时被锐边划伤。

　　在实际生产应用中，这种聚丙烯材质的卷锁装置相比传统金属锁件，自重更轻，运转时的惯性更小，不会因为卷轴启停时的惯性冲击导致锁止失效，同时聚丙烯材料自带的自润滑特性，不需要额外加注润滑脂，不会污染接触的薄膜材料，尤其适合食品包装膜、医用防护膜这类对洁净度有要求的薄膜生产场景。模具的成型效率较高，单模成型周期控制在30秒以内，能满足大批量生产的需求，成型后的构件尺寸一致性好，互换性强，不同批次生产的零件可以直接替换使用，不需要额外做选配修配。
