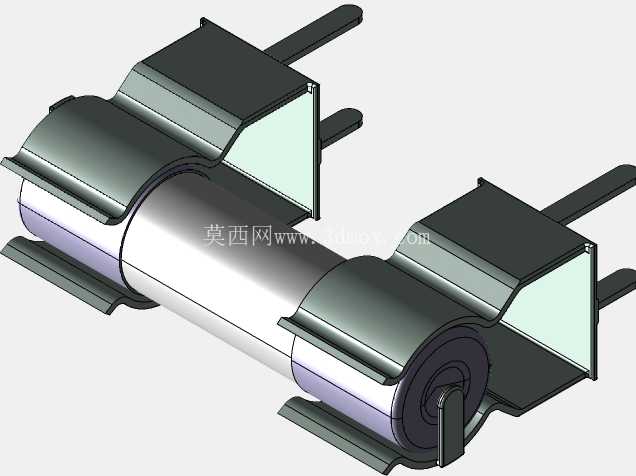

5×20规格保险丝连接端口结构设计

在低压配电、工控板卡、消费电子电源回路的设计环节中，5×20规格管状保险丝的安装固定结构，是决定回路维护便捷性、接触可靠性的核心部件之一，本次呈现的连接端口结构，正是针对该尺寸规格保险丝的安装需求完成的结构设计。从实际应用场景来看，这类连接端口广泛适配小功率电源模块、通讯设备供电回路、小型仪器仪表的过流保护工位，需要兼顾保险丝的插拔顺畅度、接触电阻稳定性，以及安装后的结构限位可靠性，避免设备运输、运行过程中的震动导致保险丝松脱、接触不良引发的供电故障。

设计过程中首先围绕5mm直径、20mm长度的管状保险丝外形尺寸做安装边界约束，两端的接触弹片腔体采用对称式布局，腔体内部预留的保险丝插入深度经过反复校核，既保证保险丝两端金属帽能够完全嵌入接触弹片的有效接触区域，避免接触面积不足导致的载流发热问题，又不会因为插入行程过长导致保险丝安装时出现端部受力碎裂的情况。接触弹片采用带预紧力的折弯结构设计，弹片的接触弧面完全贴合保险丝金属帽的圆柱面，在保险丝插入后能够提供均匀的侧向抱紧力，保证长期使用过程中接触电阻稳定在毫欧级，不会因为氧化、震动出现接触压降超标的问题。

端口的安装固定结构采用带侧翼的卡扣式设计，侧翼上预留的安装卡位能够直接适配PCB板上的对应开孔，或者嵌入式安装在设备壳体的预留卡槽内，不需要额外的螺丝固定即可完成装配，能够有效提升生产线的装配效率。两侧的绝缘护罩采用半包围结构，一方面将带电的接触弹片完全遮蔽，避免装配、维护过程中误触带电部位引发安全隐患，另一方面护罩的导向斜面能够在保险丝插入时起到导向作用，即使操作人员盲插也能顺利将保险丝导入两端的接触腔体内，不会出现保险丝顶偏、弹片变形的问题。

从结构强度角度考虑，整个连接端口的绝缘基座采用耐高温的工程塑料材质设计，壁厚经过校核，在保险丝出现过流熔断的瞬间高温环境下，不会出现基座融化、变形的情况，同时基座的抗冲击强度能够满足常规工业设备的震动工况要求，不会因为长期震动出现基座开裂的问题。两端的接线引脚采用平直式焊片设计，引脚的宽度、厚度符合常规波峰焊的工艺要求，能够直接在PCB板上完成焊接固定，引脚与内部接触弹片采用一体化冲压成型结构，避免了铆接、焊接带来的额外接触电阻，提升了整个部件的载流可靠性。

在实际选型应用中，这类连接端口能够适配额定电流10A以内、额定电压250V以内的交流或直流回路，安装时只需要确认PCB板或者设备壳体上的安装开孔尺寸与端口的安装边界匹配，即可完成快速装配。维护过程中不需要额外工具，直接拔出损坏的保险丝更换新件即可，护罩的开口尺寸预留了足够的操作空间，即使是带绝缘护套的手指也能顺利完成保险丝的插拔操作，大幅降低了后期设备维护的操作难度。设计过程中还特意规避了常见保险丝座容易出现的弹片疲劳问题，接触弹片的折弯角度、材料厚度都经过疲劳寿命校核，经过数百次插拔后仍然能够保持足够的接触预紧力，不会因为多次更换保险丝出现接触松垮的问题。
