德业5-12kW户用混合逆变器三维结构模型

该模型还原的是户用光储系统核心的混合逆变器设备，这类设备主要应用在家庭分布式光伏、小型工商业离并网储能场景中，承担光伏直流电转换、电池充放电管理、并网/离网供电切换的核心作用，是户用光储系统里衔接光伏组件、储能电池、家庭负载与公用电网的关键节点。从实际工程应用来看，这类5-12kW功率段的设备刚好匹配普通家庭3-8kW的光伏装机容量，搭配10-20kWh的储能电池组，就能满足普通家庭日常用电、峰谷电价套利、停电应急备电的多重需求，在海外户用光伏市场、国内乡村分布式光伏项目中应用占比极高。

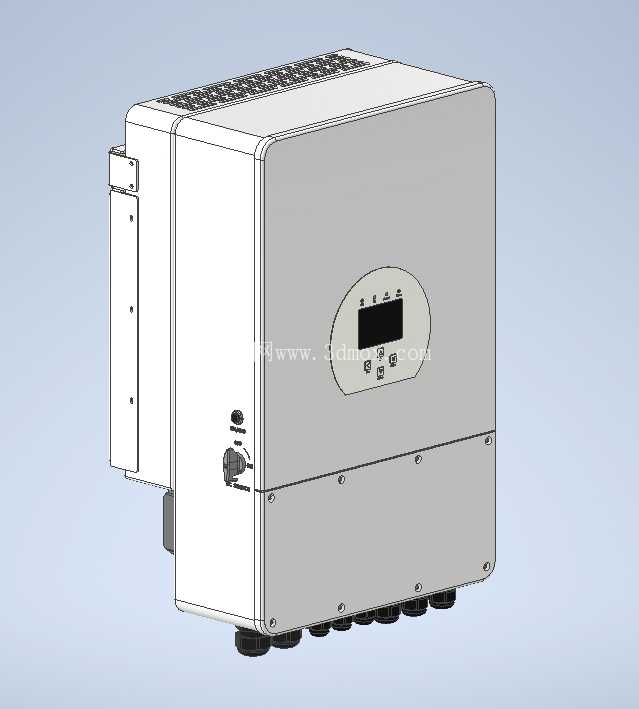

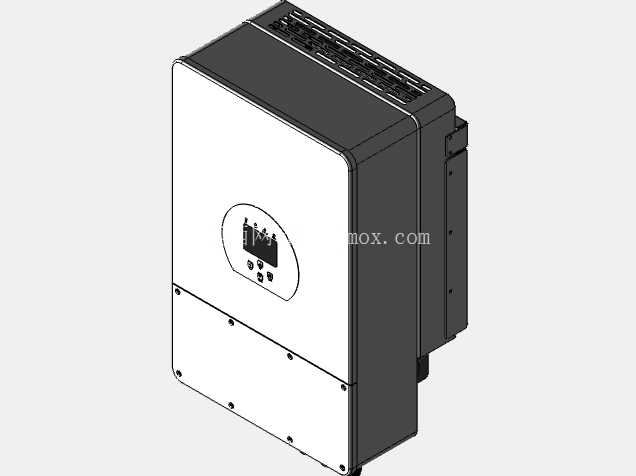

从模型还原的结构细节来看，设备整体采用壁挂式竖装布局，外壳分为上下两个功能舱段：上半段为核心功率变换舱，顶部预留整排通风散热格栅，对应内部IGBT功率模块、逆变桥路的散热风道，侧面预留接线端子舱的防护盖板，用于交直流线缆、通讯线缆的进出接线，接线区域做了内凹式设计，安装后线缆弯折半径不会超出设备整体安装边界，避免现场施工时线缆过度弯折导致的绝缘层破损隐患；下半段为配电与接线舱，正面预留多组固定螺丝位，对应舱门的密封安装结构，满足户外安装的IP防护等级要求。正面中部的圆形区域为人机交互区，内嵌液晶显示屏与实体操作按键，安装后操作高度刚好匹配成年人站立视线高度，无需踮脚或弯腰就能完成参数查看、运行模式切换的操作，符合户用设备的人机工程设计逻辑。

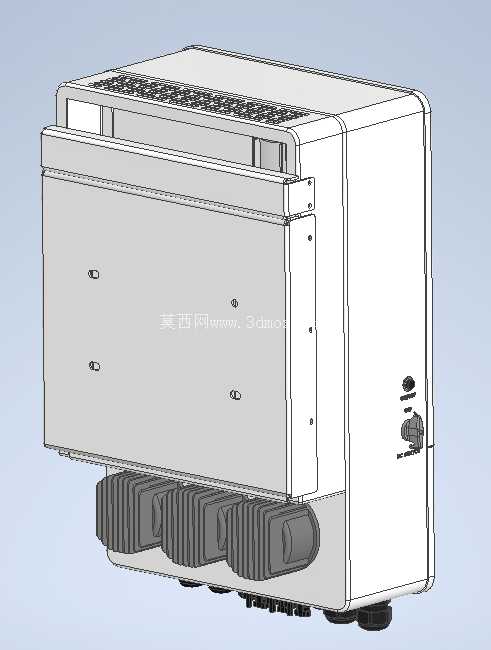

建模过程中严格遵循实物测绘的尺寸边界，设备整体厚度控制在壁挂安装允许的常规范围内，背部预留的壁挂挂点间距符合通用壁挂支架的安装孔位标准，现场安装时无需额外定制支架，直接匹配通用重型设备壁挂架即可完成固定。设备侧面的散热筋结构做了等比例还原，对应内部散热风道的走向，实际运行时冷空气从设备下部进风、上部排出，形成自然对流+强制风冷结合的散热路径，模型中预留的内部腔体空间刚好匹配功率板、控制板、防雷模块、交流接触器等元器件的安装位置，结构设计上做了强弱电区域的物理分隔，避免强电回路对通讯控制信号产生电磁干扰。

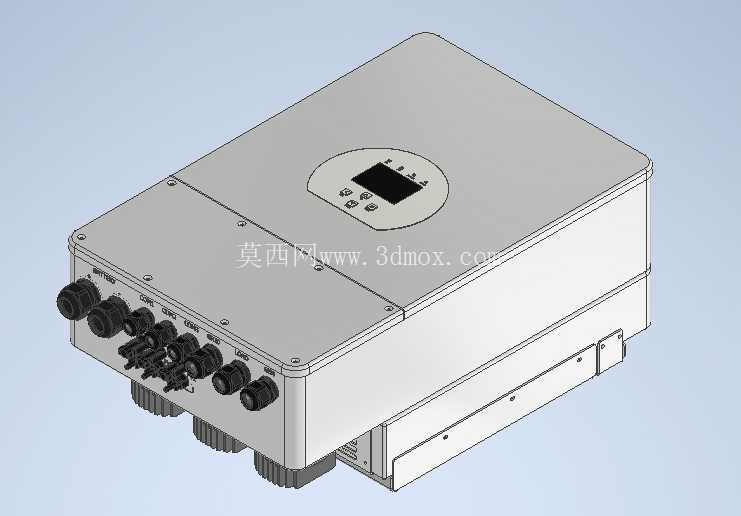

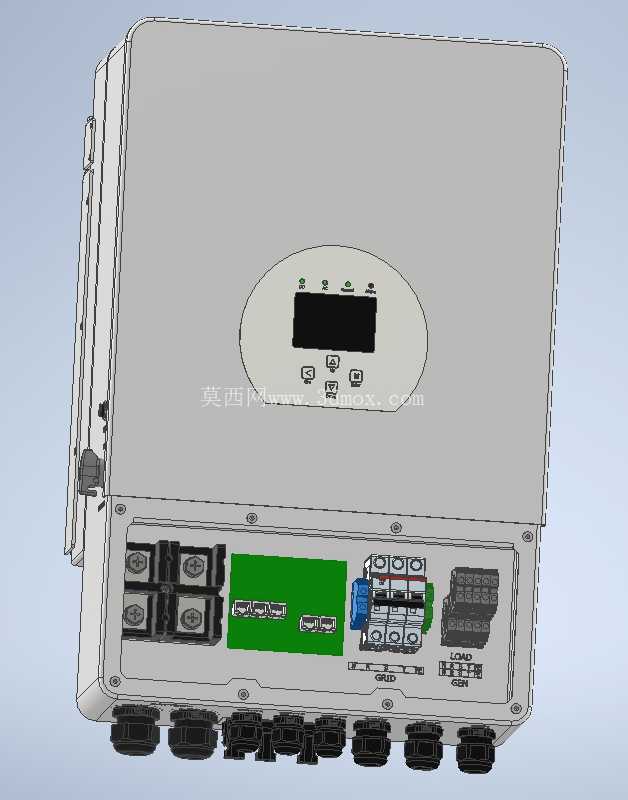

从结构设计思路来看，这类混合逆变器的外壳采用钣金+塑料端盖的组合结构，主体承重部分为镀锌钣金折弯成型，表面做喷塑防腐处理，适配户外屋檐、阳台外墙等半户外安装场景，正面操作区的塑料盖板做了UV抗老化处理，长期暴露在阳光下不会出现明显的脆化、褪色问题。模型中还原的所有外部固定螺丝位均对应实际装配的密封胶圈位置，每个连接缝隙都做了防水结构设计，确保雨天不会出现渗水进舱的问题。接线舱内部预留的端子安装位，分别对应光伏直流输入、电池直流输入、交流并网输出、交流负载输出、RS485通讯、CAN通讯等不同功能的接线端子，每个接线区域都做了清晰的分隔标识，现场施工时不会出现接错线的问题。

对于结构设计从业者来说，这个模型可以作为户用电力电子设备壁挂结构设计的参考样本，其散热风道布局、接线区域规划、人机交互区位置设置、壁挂安装点的受力分布设计，都经过了实际量产项目的验证，能够有效缩短同类产品的结构开发周期；对于设备选型人员来说，通过模型可以直观确认设备的安装空间需求、接线方向、操作维护空间，提前在项目设计阶段预留好足够的安装与操作间隙，避免现场安装时出现空间不足、线缆走线困难的问题。模型还原的所有外部结构特征都和实物一致，包括边角的圆弧过渡、散热格栅的开孔密度、按键的排布位置，都严格按照实物测绘尺寸制作，能够直接用于项目方案的可视化展示、安装指导文件的制作，也可以作为储能系统集成方案的设备占位模型使用。
