20W功率风冷式激光雕刻切割模组结构

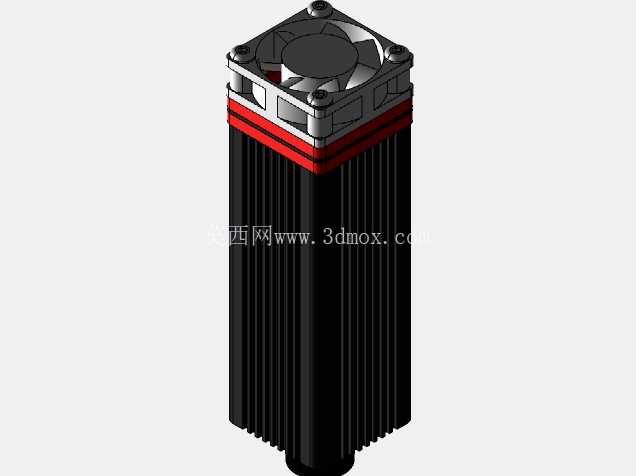

　　散热鳍片采用多道平行直齿结构，齿厚与齿间距经过匹配计算，在控制整体重量的前提下保证足够的散热面积，鳍片外壁做了黑色阳极氧化处理，一方面提升表面热辐射效率，另一方面也能在车间多尘环境下减少表面污渍附着，日常维护只需要定期用毛刷清理鳍片间隙的积尘即可，不需要复杂的拆解保养。模组中部的红色密封胶圈，除了视觉标识作用外，主要是填充风扇与散热本体之间的装配间隙，避免气流从侧边泄漏，保证所有冷却气流都能穿过鳍片通道，提升风冷系统的换热效率，同时也能阻挡加工过程中产生的碎屑、粉尘进入散热腔体内部，积附在激光二极管的散热基座上影响导热效果。这款20W输入功率的激光模组，是桌面级激光加工设备的核心执行部件，目前在小型文创加工、DIY制作、小批量打样场景里的应用占比逐年提升，很多桌面级雕刻机、小型切割机的改装升级也会优先选用同功率段的成熟模组结构。从结构设计逻辑来看，整个模组采用竖向堆叠的布局思路，最顶端集成轴流散热风扇，中间段是密齿铝挤散热鳍片本体，底部为激光出光端，这种布局能最大限度缩短热传导路径，风扇产生的轴向气流直接顺着鳍片间隙向下导流，把激光二极管工作时产生的热量快速带出，避免高温导致的光衰问题，延长核心发光元件的使用寿命。

　　从安装边界来看，这类模组的散热本体外侧通常预留标准的安装孔位，兼容市面上主流桌面雕刻机的滑块安装位，不需要额外设计转接件就能完成装配，整体竖向的柱形结构不会占用过多的横向安装空间，在小行程的桌面设备上也能留出足够的加工运动范围，不会和工件、工作台面产生运动干涉。实际使用过程中，这类20W功率的激光模组可以满足3mm以内椴木层板的快速切割，以及竹木制品、皮革、亚克力表面的深度雕刻，相比低功率的激光头，加工效率能提升40%以上，不需要多次重复走刀就能完成切割作业，加工边缘的碳化程度也更轻，减少后续的打磨处理工序。

　　设计过程中需要重点考量的是散热系统的冗余量，激光二极管在连续满功率工作时的热流密度较高，如果散热能力不足，很容易出现输出功率不稳定、光斑发散的问题，直接影响加工精度，这款模组的鳍片长度和风扇风量的匹配，是经过长时间连续工作测试验证的，在25℃的常温环境下连续工作4小时，核心元件的温度能稳定控制在额定工作区间内，不会出现过热降功率的情况。出光端的结构设计做了下沉式防护，能避免加工过程中产生的飞溅物直接溅射到聚焦镜片表面，减少镜片的擦碰损伤概率，日常只需要定期旋下前端的镜片压圈，清洁聚焦镜片表面的烟尘附着即可，维护操作门槛较低，不需要专业的光学调校经验就能完成。

　　在设备选型适配时，需要注意匹配对应的激光驱动板参数，保证供电电流与模组的额定参数匹配，同时要预留好风扇的供电接口，避免散热风扇停转导致的核心元件烧毁，安装时要保证模组的出光方向与工作台面垂直，否则会出现切割面倾斜、雕刻深度不均匀的问题。这类集成式风冷激光模组把散热、发光、聚焦结构整合为一体，相比分体式的激光组件，不需要用户自行设计散热结构、调校光路，大幅降低了小型激光加工设备的组装门槛，不管是整机厂商做标准化量产，还是个人爱好者改装设备，都能快速完成集成，缩短设备的开发与组装周期。结构建模过程中，所有的装配止口、安装孔位、密封槽位置都按照实际加工公差做了预留，鳍片的拔模角度符合铝挤工艺的生产要求，不需要额外做工艺修改就能直接对接生产，风扇的固定螺丝孔位匹配标准的30mm轴流风扇安装尺寸，配件通用性强，后期更换维护不需要定制特殊规格的配件。
