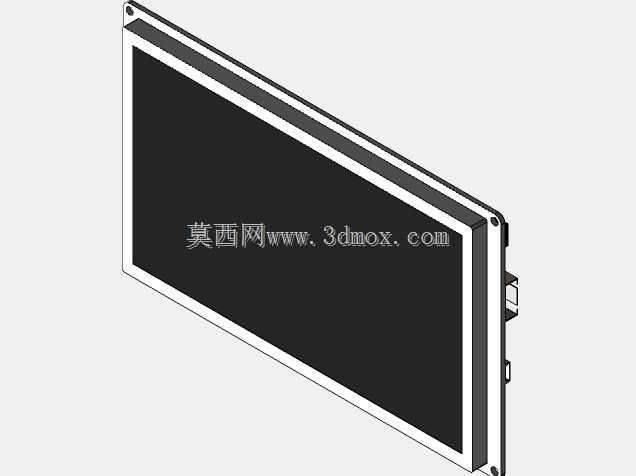

7英寸触控显示屏控制板结构设计

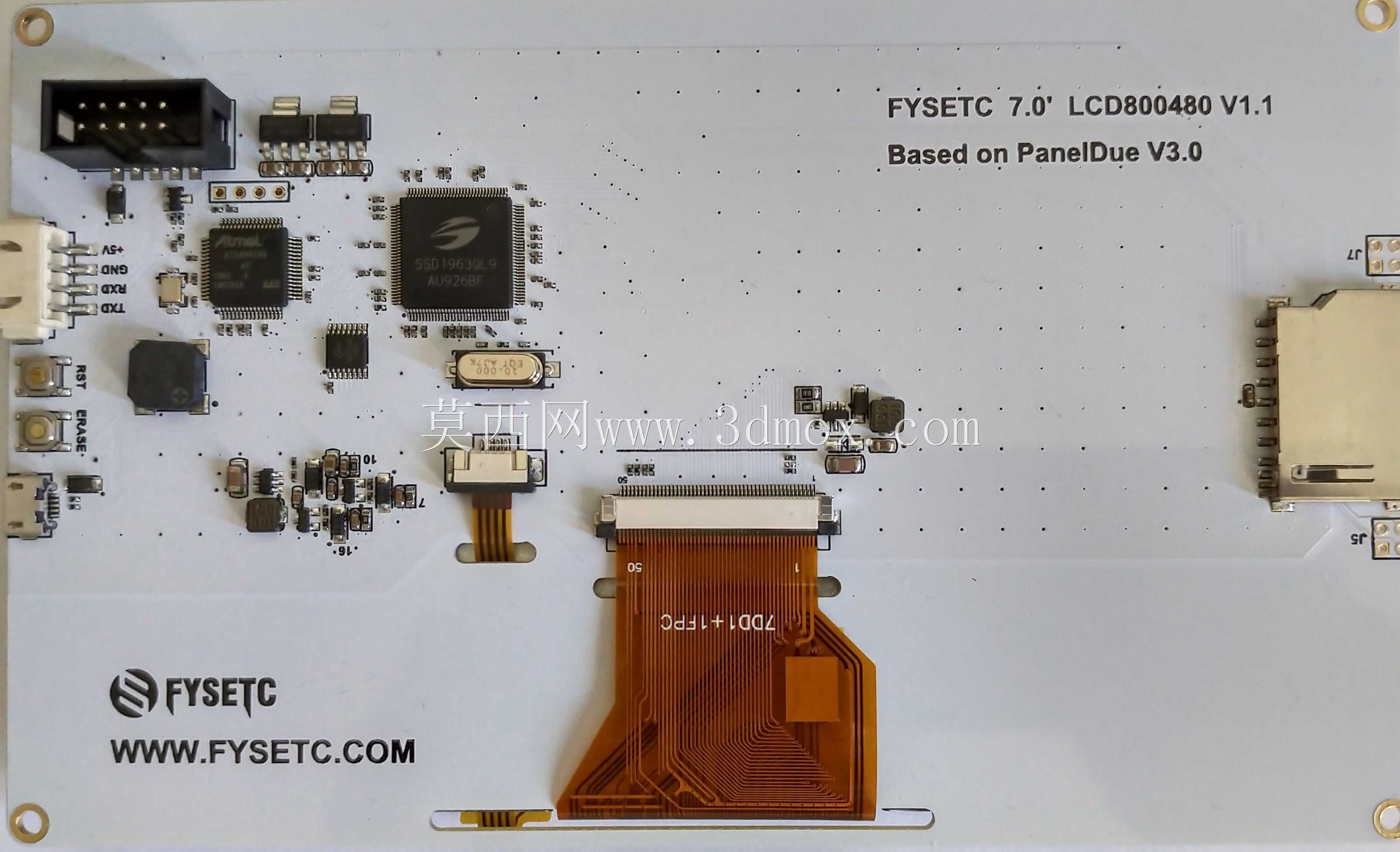

这款7英寸触控显示控制板，是面向桌面级FDM3D打印设备开发的人机交互硬件，核心作用是替代设备原有按键式操作面板，让操作人员可以直接通过触控点选完成打印任务调取、温度参数调整、运动轴手动控制、打印进度实时查看等操作，无需连接上位机即可完成设备的全流程操作管控。从实际应用场景来看，这类显示控制板大多安装在3D打印机的机身前部侧方位置，倾斜角度通常设置在15到30度之间，适配操作人员站立或坐姿下的操作视线，避免屏幕反光影响触控操作的准确性。设计过程中首先要匹配原有PanelDue系列控制板的安装孔位边界，确保用户替换原有面板时不需要重新在设备外壳上打孔，直接沿用原有安装位即可完成固定，板载的FPC排线接口位置做了偏移避让，避免排线弯折半径过小导致的信号传输故障，排线出线方向垂直于板面向下，刚好对应设备外壳内部的走线槽位置，不会和内部的运动部件、散热风道产生干涉。板上的元器件布局遵循信号流向规则，主控芯片放置在板面中心区域，周边的电源管理芯片、存储芯片、接口座子围绕主控排布，缩短高频信号的走线长度，减少信号干扰，板边预留的排针接口对应设备主板的通讯引脚，定义完全匹配通用的Duet系列主控板，不需要额外改线即可直接插接通讯。屏幕的显示分辨率为800*480，触控采样率满足日常点选、滑动操作的响应需求，板面的固定孔位设置在四个边角位置，孔位周边做了露铜加固，避免多次拆装后孔位出现铜箔脱落的问题。从安装边界来看，整个控制板加上屏幕的总厚度控制在12mm以内，适配市面上大多数桌面3D打印机的面板安装仓尺寸，不会出现装进去之后仓盖无法闭合的情况，板边没有突出的高元器件，所有元件的高度都控制在板面以上5mm范围内，避免和屏幕背部的金属屏蔽层接触造成短路。这类控制板除了应用在3D打印设备上，也可以适配小型数控雕刻机、桌面级激光雕刻机的人机交互场景，只要匹配对应的通讯协议，就可以直接移植使用，结构设计上的通用化考量，也让这款硬件的适配范围得到了拓展，不需要针对不同设备重新做板型调整，只需要修改对应外壳的安装固定结构即可完成适配。
