多规格贴片电阻三维结构设计

在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，贴片电阻是板级电路里用量最大的无源器件之一，从电源回路的限流分压、信号链路的阻抗匹配，到数字电路的上下拉配置，几乎每一块印制电路板上都能找到这类元件的身影。做板卡结构布局时，很多新手工程师容易忽略不同封装贴片电阻的实体尺寸边界，只按照EDA软件里的封装焊盘画布局，等到SMT贴片时才发现元件和周边接插件、屏蔽罩、高大电容出现干涉，要么是返修改板拖慢项目进度，要么是贴装时元件偏移导致虚焊、立碑等工艺问题，这时候精准的三维实体模型就能在设计阶段提前规避这类问题。

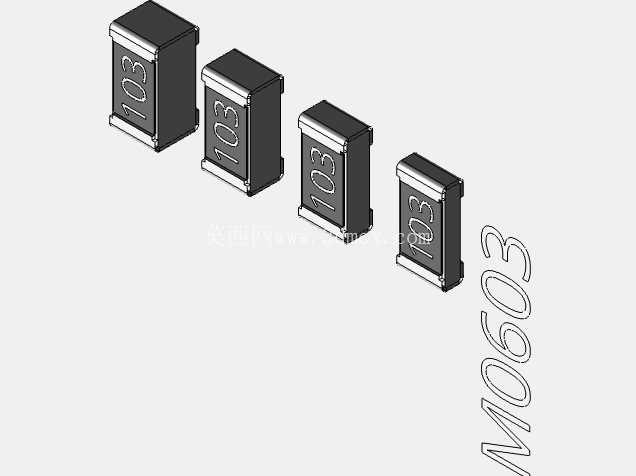

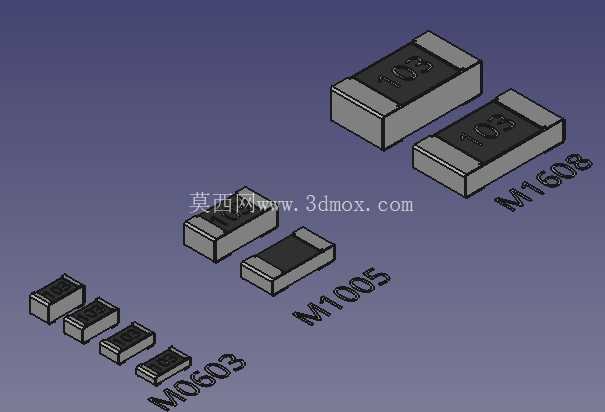

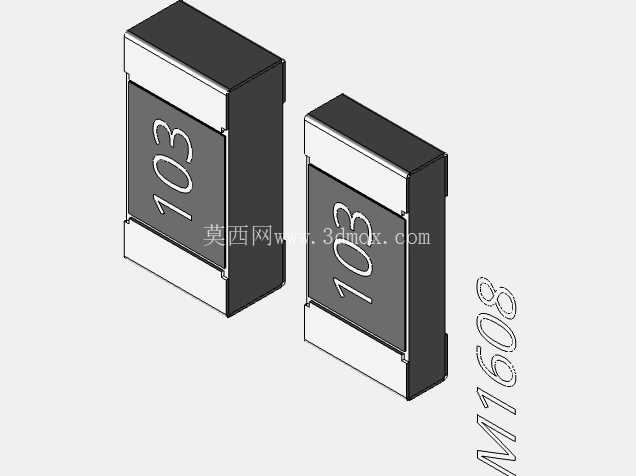

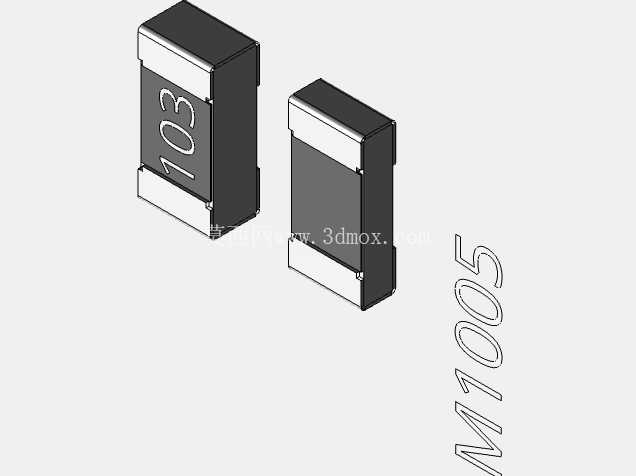

这次的模型覆盖了0603、M1005、M1608等常用规格的贴片电阻，建模时完全按照实际量产元件的尺寸公差做实体还原，没有做夸张的艺术化处理。电阻本体采用陶瓷基材的长方体结构，两端的端电极做了倒角处理，和实际元件的焊接端形态完全一致，端电极表面的金属镀层厚度也按照行业通用工艺参数做了等比例还原，能真实反映元件贴装到焊盘上之后的实际高度、占板面积。本体表面的标识字符采用凹陷加印刷的效果处理，和实物电阻的丝印标识逻辑一致，不同阻值的电阻表面字符对应不同的阻值编码，方便在三维装配检查时快速区分不同参数的元件，避免布局时放错规格。

从设计思路上来说，建模时优先考虑的是结构装配的实用性，没有为了渲染效果添加多余的装饰特征。所有封装的电阻都做了统一的基准坐标系设置，元件的几何中心和PCB封装的坐标原点完全重合，底部平面和PCB表面的装配基准面共面，导入到常用的三维机械设计软件中时，不需要额外调整坐标就能直接和PCB布局文件做装配干涉检查。端电极的焊接面做了微凸的弧度处理，和实际元件生产时端电极的成型特征一致，在做焊盘焊接模拟、锡膏厚度仿真时，能更真实地反映焊接后的元件形态，不会出现模型和焊盘完全面接触、和实际焊接状态不符的问题。

不同封装的电阻尺寸边界做了严格的尺寸链校验，0603封装的本体长度、宽度、高度都控制在行业标准公差范围内，不会出现模型尺寸比实际元件大或者小的情况；M1005、M1608等公制封装的尺寸也完全对应IEC通用贴片元件的尺寸规范，端电极的长度、宽度和本体的搭接尺寸也和实际生产工艺一致，不会出现端电极和本体分离的建模错误。在做高密度板卡布局时，比如手机主板、智能穿戴设备的小型化PCB上，元件之间的间距往往只有零点几毫米，这时候模型的尺寸精度直接决定了干涉检查结果的可靠性，如果模型尺寸比实物小，就会漏掉实际生产中会出现的元件干涉问题，如果模型尺寸偏大，又会导致布局空间浪费，没法做到高密度布板。

实际选型使用时，不同功率等级的贴片电阻对应不同的封装尺寸，比如0603封装一般对应1/10W的额定功率，M1005对应更小的1/16W功率，模型里不同封装的高度差异也做了准确还原，在做板卡的屏蔽罩设计、结构件避让设计时，可以直接测量模型顶面到PCB表面的高度，预留足够的安全间隙，避免屏蔽罩装配后压到电阻本体，造成元件损坏或者电路短路。另外在做SMT产线的贴装程序模拟时，精准的三维模型也能帮助校验吸嘴取料位置、元件贴装高度，避免贴装时吸嘴压力过大压碎陶瓷本体，或者压力过小导致元件贴装偏移。

很多工程师在做结构评审时，习惯用二维的丝印框来代表元件，这种方式只能看到元件的占板面积，没法反映元件的实际高度和立体形态，尤其是在板卡上有卧装元件、接插件、结构固定柱的时候，很容易出现空间上的干涉。这类精准的贴片电阻三维模型，能让整个PCB装配的三维状态完全还原实际成品的形态，在设计阶段就能发现所有的空间干涉问题，减少打样次数，缩短产品的研发周期。建模时还考虑了不同软件的装配兼容性，所有特征都做了实体化处理，没有破面、碎面等问题，导入到不同的三维设计环境中都能正常做干涉检查、质量属性计算、装配约束，不会出现模型特征丢失的情况。
