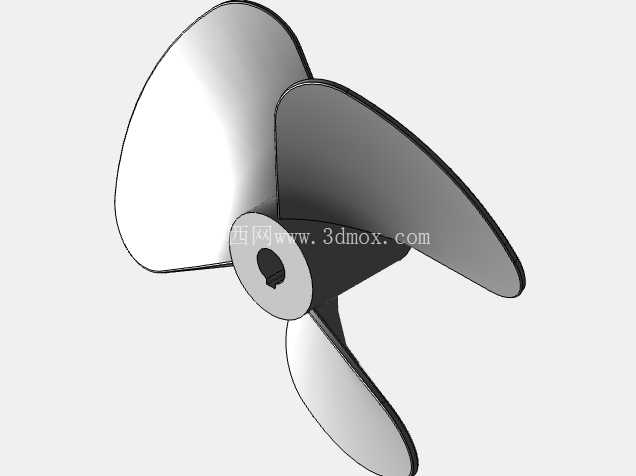

2.5吨浮筒船用三叶螺旋桨结构设计

在近岸小型作业船舶的推进系统选型中，浮筒船因吃水浅、稳性好的特点，常被用于内河浅滩、近岸养殖区、小型码头接驳等场景，而匹配其排水量的螺旋桨设计，直接决定了动力传递效率与航行可靠性。这款适配2.5吨级浮筒船的三叶螺旋桨，在设计初期就围绕作业场景的实际工况做了针对性优化，没有照搬通用小艇螺旋桨的型线参数。

从实际作业需求来看，2.5吨排水量的浮筒船通常搭载两台额定转速1000转/分的液压马达作为动力源，这类动力输出的扭矩特性与常规舷外机有明显区别，低转速区间扭矩输出更平缓，因此螺旋桨的盘面比、叶切面翼型都做了对应调整。三叶结构的选择并非随意确定，相比两叶桨，三叶桨在相同直径下激振力更小，能减少浮筒船航行时的尾部振动，避免长期振动导致浮筒连接结构出现疲劳损伤；相比四叶桨，三叶桨的盘面比更适配浅吃水工况，不容易在航行时卷入水面漂浮的杂草、浮渣，降低杂物缠绕桨叶导致动力中断的概率。

尺寸设计上，该螺旋桨的直径参数结合浮筒船的尾部吃水深度做了严格控制，320mm的最大回转直径能够保证桨叶最低点与河床、水面漂浮物之间留有足够安全间隙，避免浅水区航行时桨叶触碰河床碎石造成卷边、断裂。桨叶的螺距设定经过推力匹配计算，在1000转/分的额定输入转速下，能够为2.5吨级的浮筒船提供足够的推拉力，既保证空载时的航速满足接驳转运需求，也能保证满载作业时具备足够的推力克服水流阻力，尤其是在近岸有横向水流的区域，足够的推力储备能保证船舶操纵性，避免被水流推离作业点位。

安装边界方面，桨毂中心的安装孔采用标准平键连接结构，能够直接匹配常规液压马达的输出轴尺寸，安装时不需要额外做轴系转接，降低现场安装的加工难度。桨叶的边缘做了钝化倒圆处理，不是锋利的切削边缘，一方面能减少航行时水流空泡对桨叶边缘的气蚀损伤，延长螺旋桨的实际使用寿命，另一方面也能避免码头靠泊、人员清理桨叶杂物时被锋利边缘划伤。叶型的曲面过渡经过光顺处理，从叶根到叶梢的厚度渐变符合流体力学规律，叶根位置厚度更大，保证足够的结构强度，能够承受液压马达输出的峰值扭矩，即使在航行中碰到小型漂浮硬物，也不容易出现叶根断裂的问题；叶梢位置厚度逐渐减薄，减少旋转时的水流阻力，提升动力传递效率。

从应用场景适配性来看，这款螺旋桨的设计充分考虑了浮筒船的作业特性：浮筒船经常需要在养殖网箱区间穿梭作业，螺旋桨的旋转范围不会超出浮筒的宽度边界，靠泊时不容易直接碰撞码头结构或者网箱框架；桨叶的投影面积经过优化，在倒车时能够产生足够的反向推力，保证船舶在狭窄水域能够灵活调整位置，不需要额外借助外力顶推。在实际建模过程中，每一片桨叶的曲面都做了曲率连续性检查，避免曲面出现折角、凹凸不平的问题，保证后续不管是做铸造加工还是数控加工，都能直接提取曲面生成加工刀路，不需要二次修型。桨毂的端面做了平面度公差要求，安装时能够与马达输出法兰完全贴合，避免高速旋转时出现端面跳动，减少轴系的密封件磨损，降低液压马达输出端的漏水概率。

不同于高速快艇使用的大螺距螺旋桨，这款螺旋桨的设计完全偏向低速重载的作业需求，没有追求过高的航速，而是把推力储备、结构可靠性、浅水区适应性放在设计优先级的前列。在推力计算阶段，结合浮筒船的船体阻力特性，模拟了满载、空载、逆水航行等多种工况下的桨叶受力情况，对叶根位置的应力集中区域做了加厚处理，保证在极限扭矩输出下，桨叶的应力值仍在铸造铜合金或者常用工程塑料的许用应力范围内，不会出现塑性变形。同时，三叶的对称布局使得螺旋桨的动平衡更容易校准，出厂前只需要做简单的动平衡调整，就能保证旋转时的振动值控制在合理范围内，减少液压马达轴承的额外径向载荷，延长整套动力系统的维护周期。
