在各类需要直线往复动力输出的工业场景里,这类带两端铰接安装结构的液压油缸是极为常见的执行部件,从压铸模具的抽芯、锁模动作,到工程机械的工作装置驱动、工装夹具的夹紧动作,再到专用设备的姿态调整、载荷顶升环节,都能看到同结构油缸的应用。不同于法兰安装、脚座安装的油缸,两端铰接的结构允许油缸在工作过程中随被驱动部件的摆动产生小角度偏转,不会因为安装面的同轴度误差或者动作过程中的位置偏移产生侧向附加载荷,能大幅降低杆端密封、导向套的偏磨风险,延长油缸的实际使用寿命。

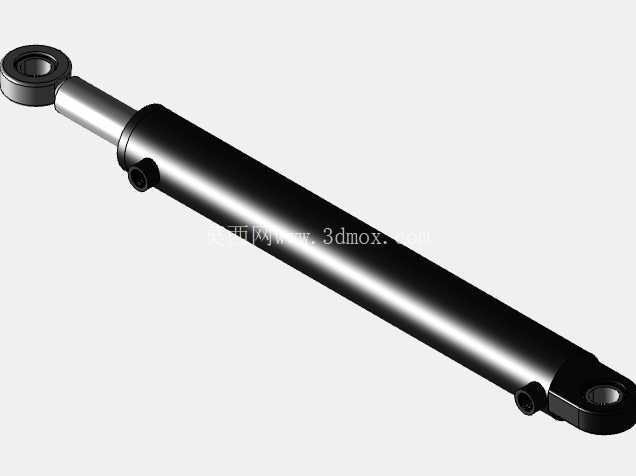

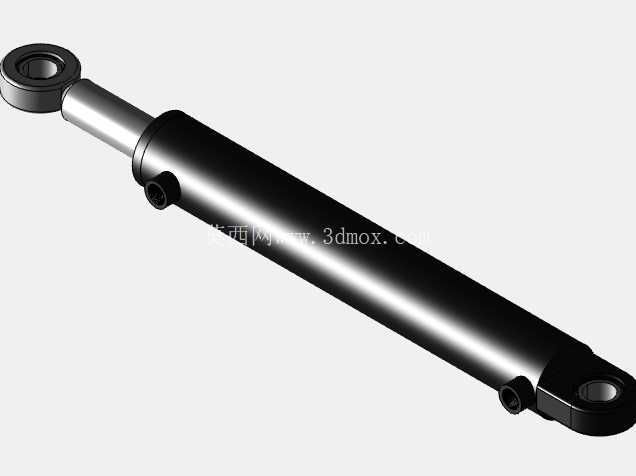

从结构设计逻辑来看,这两款同系列不同行程的油缸都采用了双作用单活塞杆的结构形式,缸筒为高精度冷拔无缝钢管加工而成,内孔经过珩磨处理保证表面粗糙度和圆柱度,能减少活塞密封的磨损,降低内泄风险。活塞部位采用组合密封结构,搭配导向环避免活塞与缸筒内壁直接接触,同时能承受一定的径向载荷;活塞杆表面经过淬火后镀硬铬处理,硬度和耐磨性能满足高频往复运动的要求,杆端的关节轴承安装结构可以补偿安装过程中的角度偏差,也能适应被驱动件在动作过程中的摆角需求。缸底的铰接孔同样集成了耐磨衬套,减少铰接销轴的磨损,日常维护时只需要定期更换密封件和衬套就能恢复性能,不需要整体更换缸体。

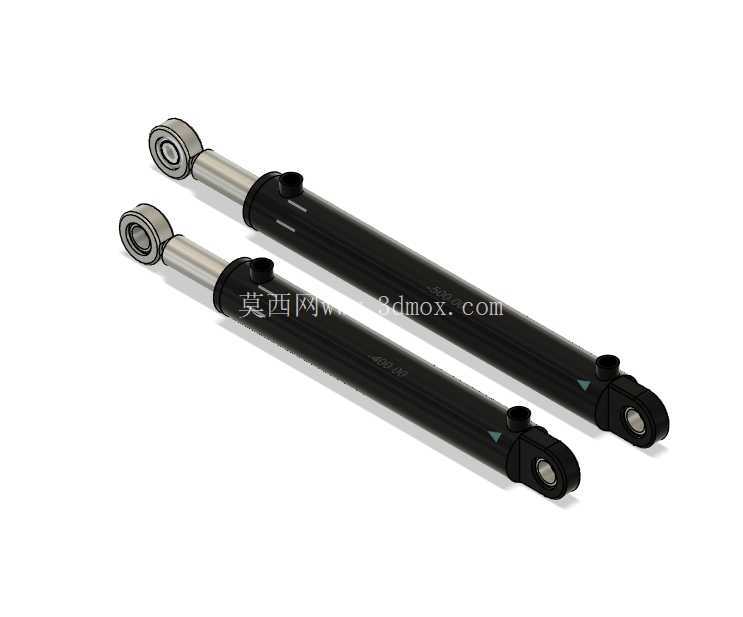

在安装边界上,两款油缸的缸筒外径保持一致,区别在于活塞杆伸出后的总长度和行程参数,安装时需要重点关注两个铰接点的中心距范围:最短安装距对应油缸完全缩回时两端铰接孔的中心距离,最大安装距对应油缸完全伸出时的中心距离,选型时需要预留足够的行程余量,避免活塞运行到行程端点时出现硬顶或者拉脱的情况。铰接孔的直径与配套销轴采用间隙配合,安装时需要保证两端铰接点的轴线平行,避免油缸工作时出现扭转载荷。油口位置设置在缸筒靠近两端的位置,采用标准管螺纹连接,管路布置时需要预留足够的弯曲半径,避免油缸摆动过程中拉扯油管造成泄漏。
在实际工况适配性上,这类油缸的额定工作压力匹配常规中高压液压系统,能够满足压铸模具抽芯动作的推力需求,也能适配小型工装设备的夹紧、顶升动作,设计时在缸筒外侧设置了缓冲结构对应的油口节流槽,当活塞运行到行程末端时,能通过节流作用降低活塞对端盖的冲击,减少动作过程中的噪音和结构振动。导向套部位采用了防尘圈+斯特封+O型圈的组合密封形式,既能防止外部的粉尘、切削液、压铸脱模剂等杂质进入缸筒内部,也能防止内部液压油向外泄漏,适配压铸车间、机械加工车间这类多粉尘、多杂质的工作环境。
从三维建模的角度来看,这类油缸的模型还原了所有关键安装尺寸,包括铰接孔直径、缸筒外径、活塞杆直径、各段长度尺寸、油口位置和尺寸,在做设备整体装配时,可以直接调用该模型进行布局干涉检查,验证油缸动作过程中与周边结构件是否存在碰撞,也能通过模拟伸缩行程确认驱动范围是否满足设计需求,不需要从零开始绘制油缸的每一处细节,能大幅缩短结构设计阶段的建模时间。建模时对密封槽、卡簧槽、倒角等工艺细节都做了还原,能够直接用于生成工程图,指导后续的加工或者外购件选型核对。
