MP25摆线液压马达结构设计

在中小型工程机械、农业机具、轻工自动化设备的液压回路里，这类小排量摆线液压马达的应用场景覆盖极广，从小型挖掘机的回转辅助驱动、输送带的张紧辊动力输入，到环卫清扫车的盘刷驱动、农用覆膜机的辊轴传动，都能见到同规格产品的身影。它作为液压系统的末端执行元件，核心作用是将液压泵输出的压力能转换为连续回转的机械能，相比同功率等级的电驱单元，它的体积更小、输出扭矩密度更高，且能在负载频繁波动的工况下实现平滑的无级调速，不需要额外加装复杂的减速机构就能直接驱动作业部件，大幅简化整套设备的传动链布局。

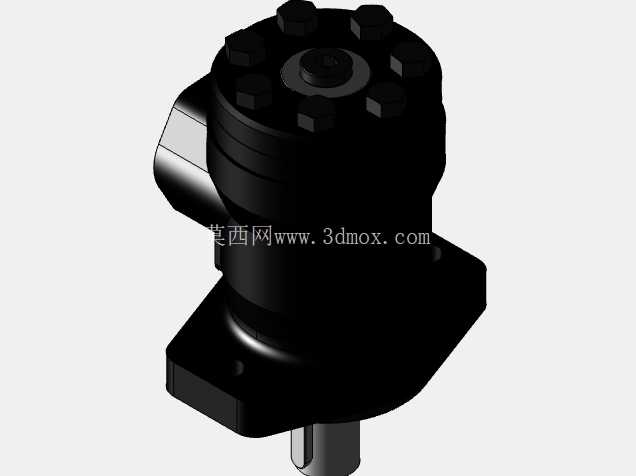

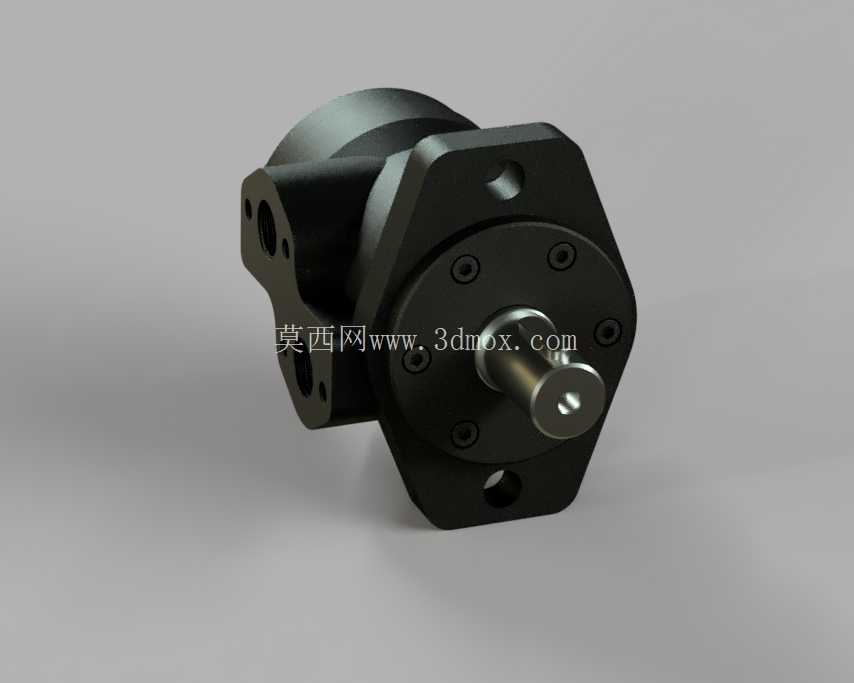

从结构设计逻辑来看，这款马达采用的是轴配流摆线啮合副结构，输出轴端采用标准渐开线花键连接，能承受作业过程中频繁的正反转冲击，避免平键连接容易出现的键槽压溃、轴头磨损问题。端盖部分的安装法兰采用菱形两孔安装布局，安装孔的位置度公差控制在0.05mm以内，现场安装时不需要额外加工定位销孔，依靠法兰面的止口就能实现与安装基座的同轴定位，止口的配合公差选H7/h6间隙配合，既方便现场拆装维护，又能保证运转过程中不会出现偏心偏载。配流盘与摆线轮的配合端面做了平面度研磨处理，平面度误差控制在0.002mm以内，能有效降低高压油的内泄漏量，保证容积效率在额定压力下不低于92%。

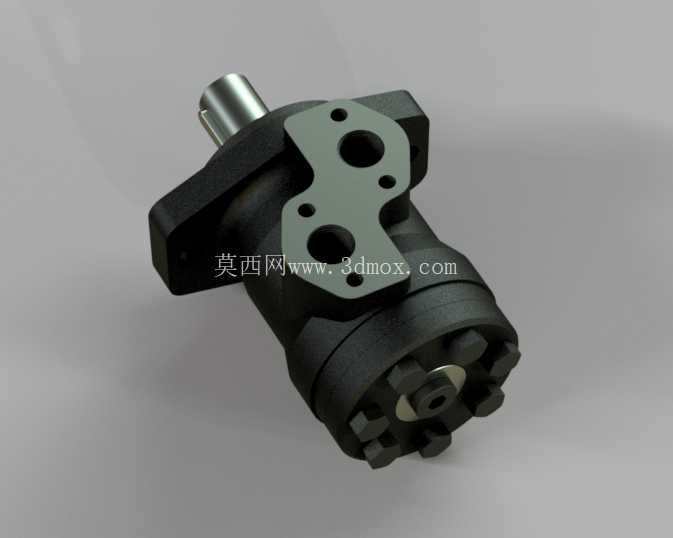

所有紧固件的连接都做了等强度设计，螺栓的预紧力按照额定工作压力下的轴向载荷1.5倍安全系数选取，避免高压工况下出现连接面渗油的问题。整体外形的加工公差控制在1-2mm范围内，既满足零部件的互换性要求，又不会因为过高的公差要求提升不必要的加工成本。进出油口采用标准英制管螺纹布局，油口的位置设置在马达侧端，与安装法兰面呈90度夹角，方便现场布设液压管路，不会和周边的结构件产生干涉。输出轴的伸出长度按照通用安装尺寸设计，能直接适配市面上同规格的联轴器、链轮连接需求，不需要额外定制转接轴套。

在实际选型匹配时，需要注意它的安装边界尺寸：整体轴向长度从输出轴端面到后端盖的距离，要预留至少15mm的管路安装空间，径向方向要预留足够的扳手空间用于拆装油口接头，安装基座的平面粗糙度要达到Ra3.2以上，避免安装面不平导致马达壳体受力变形，引发内部零件卡滞、运转阻力增大的问题。它的泄油口设置在壳体最高位置，安装时要保证泄油口朝上，保证壳体内部的泄漏油能顺畅回油，避免壳体内部背压过高损坏轴封元件。摆线轮与针齿的啮合副采用了等距修形设计，在保证啮合精度的前提下，能补偿少量的加工误差，同时降低运转过程中的噪音水平，在额定转速下运转的噪音值能控制在70分贝以内，适合对噪音有一定要求的室内轻工设备使用。

壳体部分采用高强度铸铁材质，经过时效处理消除内应力，能承受额定压力下的周期性载荷冲击，不会出现壳体开裂的问题。输出轴的支撑采用两个深沟球轴承背对背安装，能同时承受径向载荷和少量的轴向载荷，满足皮带传动、链轮传动等存在径向力的安装使用场景，轴承的额定动载荷按照最大输出扭矩下的径向力2倍安全系数选取，保证在连续运转工况下的使用寿命不低于5000小时。轴封采用双唇口丁腈橡胶油封，能承受最高1MPa的壳体背压，避免长期使用后出现轴头漏油的问题。
