热丝式绳索定长裁切加工设备结构

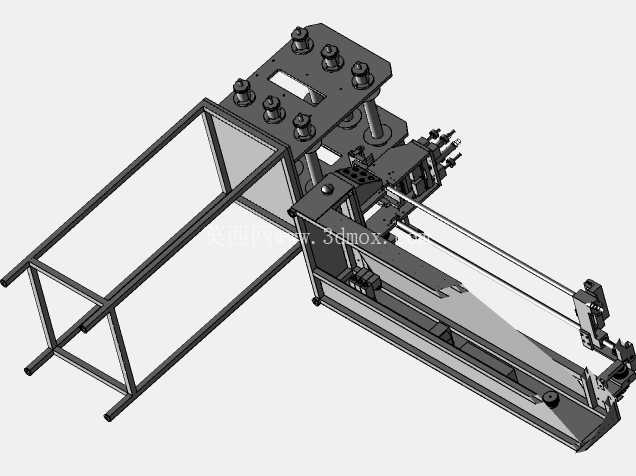

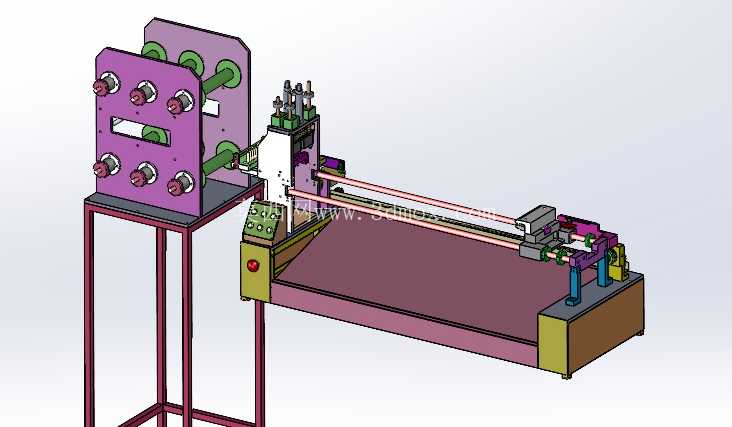

　　在绳带加工、线束预制、包装耗材生产等场景中，传统人工裁切绳索存在切口散边、长度公差大、效率低下的问题，尤其是化纤材质的编织绳、尼龙绳、松紧带等材料，普通冷切工艺无法实现切口熔封，裁切后绳头极易脱丝散开，需要额外做端头处理工序，大幅增加生产环节的人力成本。这款热丝式绳索裁切设备，正是针对这类加工痛点设计的专用加工装置，核心采用电热丝熔融切割的工艺原理，在切断绳索的同时完成切口熔封，从根源上避免绳头散线问题，适配直径0.5mm到8mm范围内的各类化纤绳、编织带、松紧绳、尼龙扎带等柔性线状物料的定长裁切作业。设备整体采用立式放料+卧式裁切的布局结构，左侧立式机架为放料单元安装位，设置有多组导向轮组，可同时容纳多卷待加工绳索原料，导向轮采用带轴承的光滑金属轮面，轮缘做圆弧过渡处理，避免送料过程中刮伤绳体表面，多组轮组呈上下错落排布，可同时对多根绳索进行张力缓冲，保证送料过程中每根绳索的张力保持均匀，不会出现拉扯变形或者松垮偏移的问题。放料架下方采用方管焊接的支撑腿结构，腿底设置可调脚杯，可根据安装地面的平整度调整设备水平度，避免放料过程中架体晃动导致送料偏移。

　　设备中部为送料与裁切执行单元，采用双光轴导轨作为送料滑台的运动导向，导轨两端固定在机架两端的安装立板上，滑台通过直线轴承与光轴配合，运动阻力小且定位精度稳定，滑台上安装有气动夹料机构，夹头采用软质橡胶垫片，夹紧绳索时不会压伤绳体表面，同时保证足够的夹持摩擦力，避免送料过程中绳索打滑出现长度误差。裁切工位设置在滑台行程的末端，采用张紧式电热丝作为切割执行件，电热丝两端通过绝缘陶瓷座固定，可根据裁切绳索的材质调整张紧度与加热温度，切割时电热丝垂直于绳索送料方向进给，接触绳体时依靠高温快速熔融切断，切口平整无毛刺，同时熔融的绳体端头自然冷却凝固，不会出现散丝问题。

　　设备底部为一体式焊接机架，机架内部预留电气元件与气动元件的安装空间，侧面设置操作按钮与急停开关，操作高度符合人体工程学设计，操作人员站在设备正面即可完成上料、参数调整、成品收集的全流程操作。从安装边界来看，设备整体长度适配常规1米以内定长裁切需求，宽度不超过1.2米，高度约1.8米，不需要额外做地基固定，直接放置在平整的车间地面即可投入使用，外接气源与常规220V交流电源即可运行，不需要复杂的管线布设。设计过程中重点考虑了多规格绳索的适配性，导向轮的间距、夹料头的开合行程、电热丝的安装高度都预留了调节余量，更换不同直径的加工物料时，只需要简单调整对应部件的位置即可，不需要更换整套工装。

　　送料滑台的驱动采用伺服配合同步带的结构，可根据生产需求灵活设定裁切长度，长度公差可控制在±0.5mm以内，相比人工裁切的精度提升一个量级，同时连续运行的稳定性更强，单台设备可替代3到4名裁切工人的作业量。设备的安全防护设计也做了充分考量，电热丝切割工位设置有透明防护挡板，避免操作人员误触高温部件，同时设置有安全联锁开关，防护挡板打开时设备自动切断加热电源与驱动动力，避免安全事故发生。放料单元的轮组都设置有挡边，防止料卷在转动过程中脱出，所有传动部件都内置在机架内部，外部没有裸露的传动齿轮或者皮带，避免生产过程中衣物或者绳头卷入传动结构。在实际生产应用中，这类设备可直接对接下游的绳带包装、线束组装、礼品绳加工等生产线，裁切完成的绳索可直接进入下一工序，不需要额外做端头修剪或者热熔处理，大幅缩短整个生产流程的工序链条。针对不同材质的绳索，设备的加热温度可通过温控模块无级调整，从低温的100℃到高温的300℃区间可调，既可以加工熔点较低的PP绳、棉纶绳，也可以适配熔点较高的涤纶绳、工业编织绳，不会出现切不断或者过熔导致绳头硬结过大的问题。
