工业卧式加热式零件洗涤槽结构设计

　　这款卧式加热洗涤设备主要面向精密机加工、五金冲压、汽车零部件制造车间的工序间清洗场景，针对带切削液残留、金属碎屑、轻度油污的轴类、盘类、小型异形结构件做批量加热清洗作业，替代传统人工槽洗的低效模式，适配中小批量多品种零件的清洗节拍，可直接嵌入车间零件周转的工序链路，布置在机加工产线末端与防锈处理工位之间，无需额外做复杂的地基改造，常规环氧地坪即可完成安装固定。

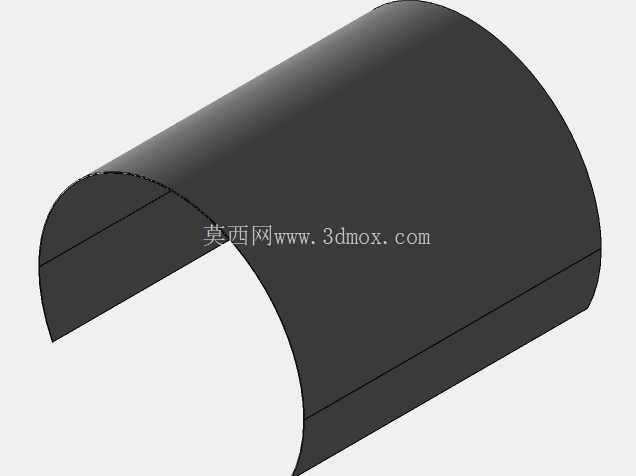

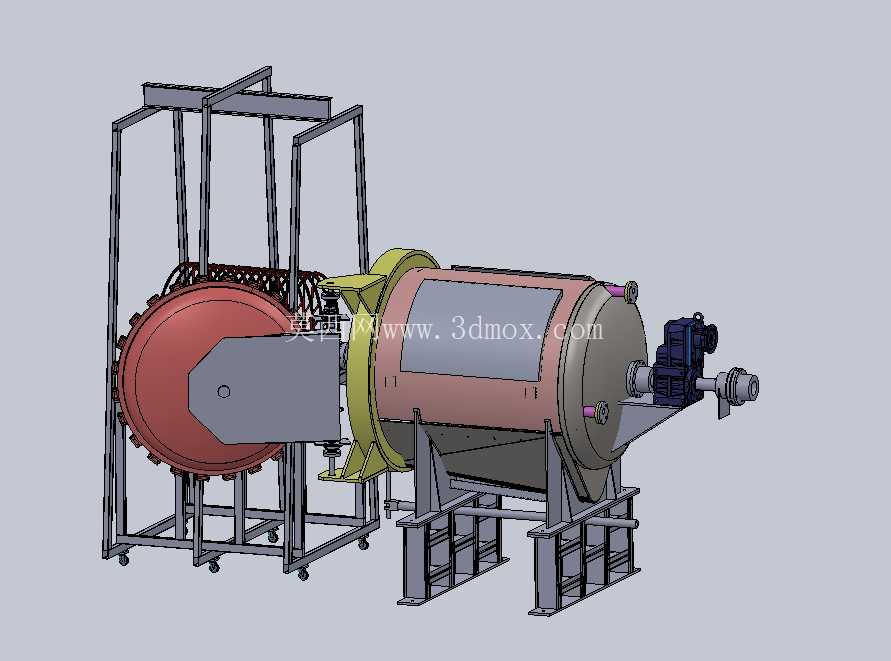

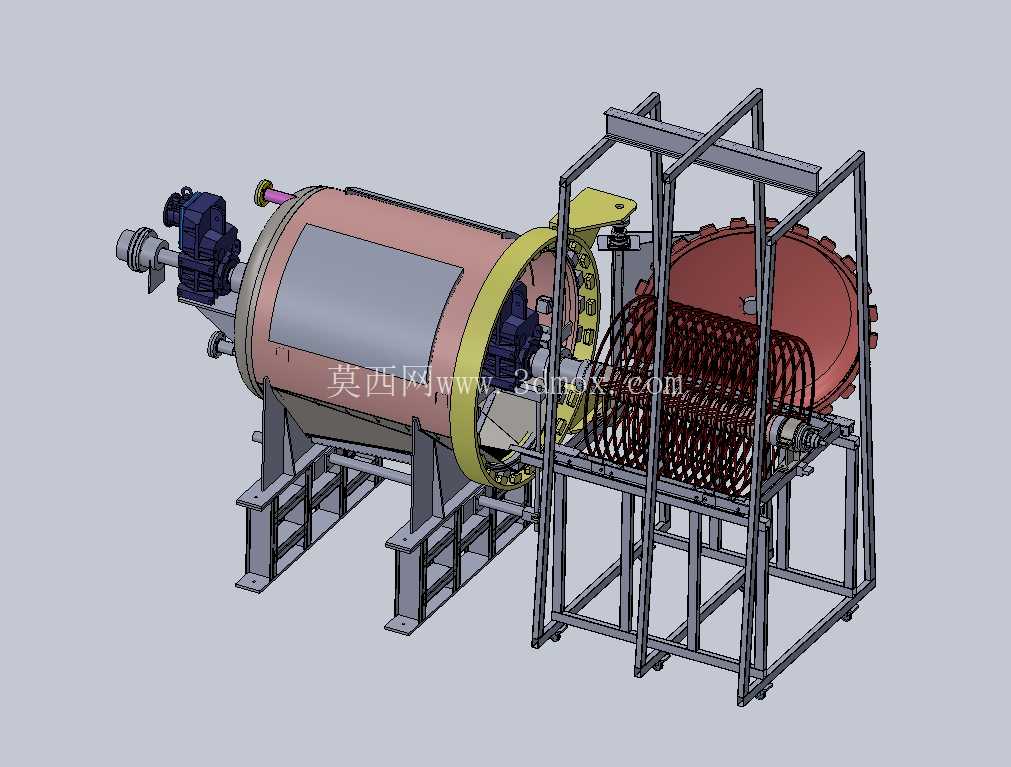

　　设备整体采用卧式滚筒承压槽体结构，主体槽身采用圆柱卧式布局，相比立式清洗槽，卧式结构的零件装载高度更低，操作人员上下料无需登高作业，配合端部可开合的快开式槽盖，单次可装载同批次数十公斤的待清洗零件，槽内配套的镂空滚筒载具在传动系统带动下低速回转，让零件在加热后的清洗介质中充分翻滚接触，避免零件堆叠造成的清洗死角，同时不会因磕碰造成精密加工面的划伤。槽体端部的驱动单元采用减速电机直连传动结构，传动端设置多重机械密封，防止加热后的清洗介质沿传动轴泄漏，密封结构采用耐温耐腐的复合材质，适配水基碱性清洗液、低腐蚀溶剂型清洗介质的长期使用工况，密封组件设计为快拆结构，日常维护时无需拆解整个传动端即可完成密封件更换，降低设备停机维护的时间成本。

　　槽体外部的支撑机架采用型钢焊接框架结构，所有承力焊缝做满焊处理后经时效去应力，避免长期承载满槽介质与零件重量后出现机架变形，机架支脚设置可调式减震垫铁，可根据安装地面的平整度调整设备水平度，抵消滚筒回转时产生的小幅振动，降低设备运行时的噪音传递。槽盖部分采用齿圈式快锁结构，沿槽口圆周布置的锁紧齿块配合手动操作的锁紧机构，单人即可完成槽盖的开合与锁紧操作，槽盖与槽体的贴合面嵌入耐温硅橡胶密封圈，当槽内加热到工作温度时，密封圈受热膨胀填充配合间隙，减少槽内热量散失与清洗介质的蒸发损耗，槽盖上预留的观察口可在设备运行时观察内部清洗状态，无需开盖即可判断零件表面的清洁程度。

　　加热组件采用浸没式布置，安装在槽体下部的介质存储区，加热区域与零件回转区域通过镂空隔板分隔，避免零件磕碰损坏加热元件，温度检测探头直接插入介质流动区域，实时反馈清洗介质温度，配合温控单元可将介质温度稳定在设定区间，针对不同油污程度的零件调整合适的清洗温度，在保证清洗效果的同时降低不必要的加热能耗。设备的安装边界需预留端部操作空间与侧方维护空间，槽体主体长度方向需预留驱动端的检修位置，槽盖开合侧需预留至少一个槽盖直径的操作空间，方便操作人员上下料与清理槽内沉淀的金属碎屑，设备的介质排放口设置在槽体最低位置，日常换液时可完全排空槽内的清洗介质与沉淀杂质，排放口配套快接接头可直接连接车间的废液收集管路，无需额外接料容器。在结构设计阶段，槽体的壁厚根据承压需求与耐腐蚀要求做了匹配计算，长期工作在带温常压工况下，槽身不会因反复加热冷却产生变形，滚筒载具的栅格间隙根据常见待清洗零件的最小尺寸做了优化，既保证清洗介质可以自由流动冲刷零件表面，又不会让小尺寸零件从栅格间隙掉落至槽底，载具内部可根据零件形状更换不同的分隔工装，避免细长轴类零件在回转过程中产生弯曲变形。
