全自动伺服送料管材切割机组

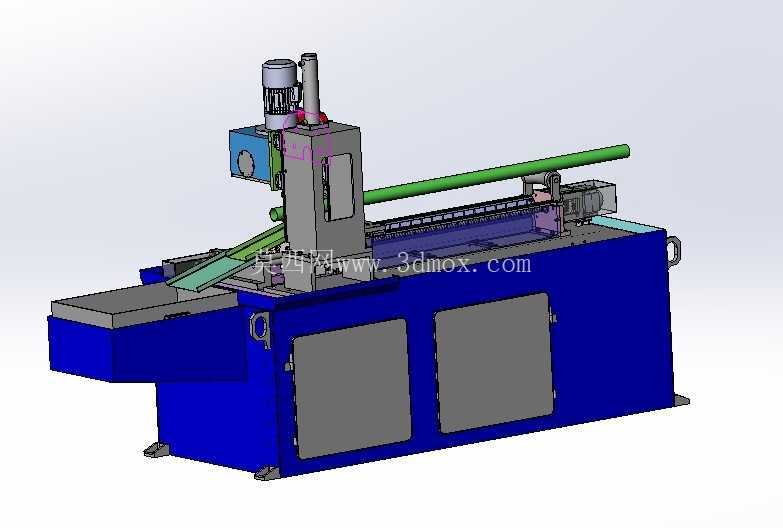

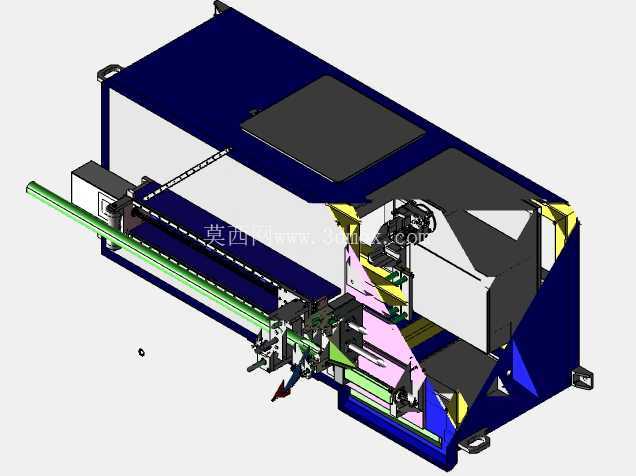

　　这套全自动管材切割设备主要面向金属型材、圆管、方管及薄壁管件的批量定长下料场景，在五金管件加工、汽配管路预制、家具管材裁切、卫浴管件生产、钢结构小件备料车间里承担连续切断工序。设备整体采用卧式床身布局，下部为整体焊接箱式机架，机架两侧设置检修柜门，既容纳液压站、电气控制回路与切削液收集腔，也为整机提供刚性支撑，床身底部预留可调地脚安装位，落位后可通过调平螺栓抵消地面平整度误差，不需要额外浇筑独立设备基础，常规车间硬化地面即可完成布设。

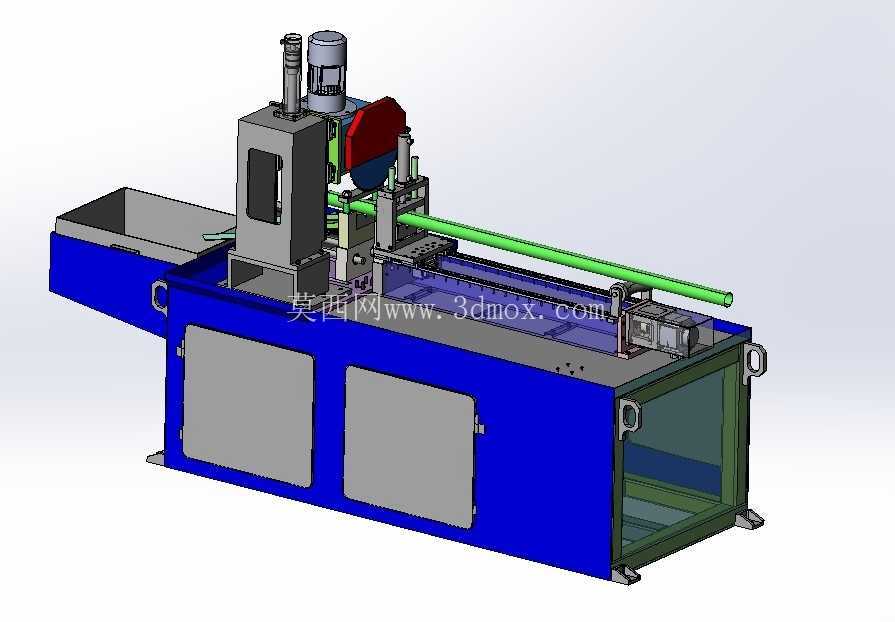

　　从作业流程来看，长管原料从设备后侧进料工位送入，沿直线导轨排布的伺服送料托架承担轴向定距推送任务，送料链路上布置多组可调V型支撑座，可根据待切管材外径调整支撑高度，避免细长管件送进过程中出现挠曲下垂，保证送料长度精度。管件抵达切割工位后，两侧夹紧模同步动作将管材牢牢锁止，切割主机沿竖直导向立柱完成进给，主轴带动锯切刀具完成高速切断，切下的成品管段沿前侧倾斜导料槽滑入集料箱，尾料与切屑则通过下部排屑通道分离，切削液经过滤后回流至储液腔循环使用。

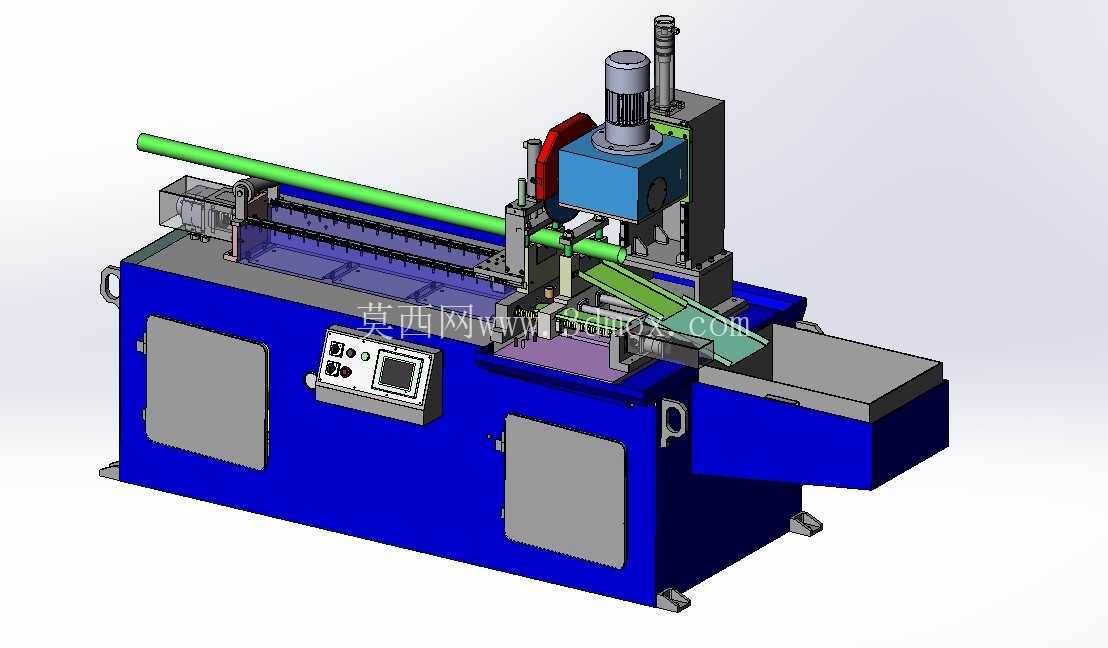

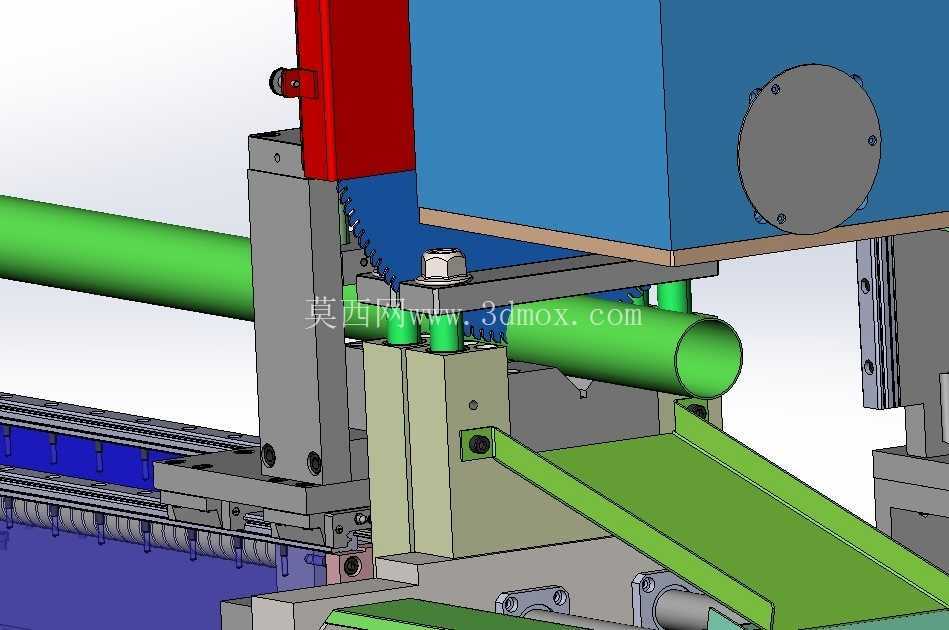

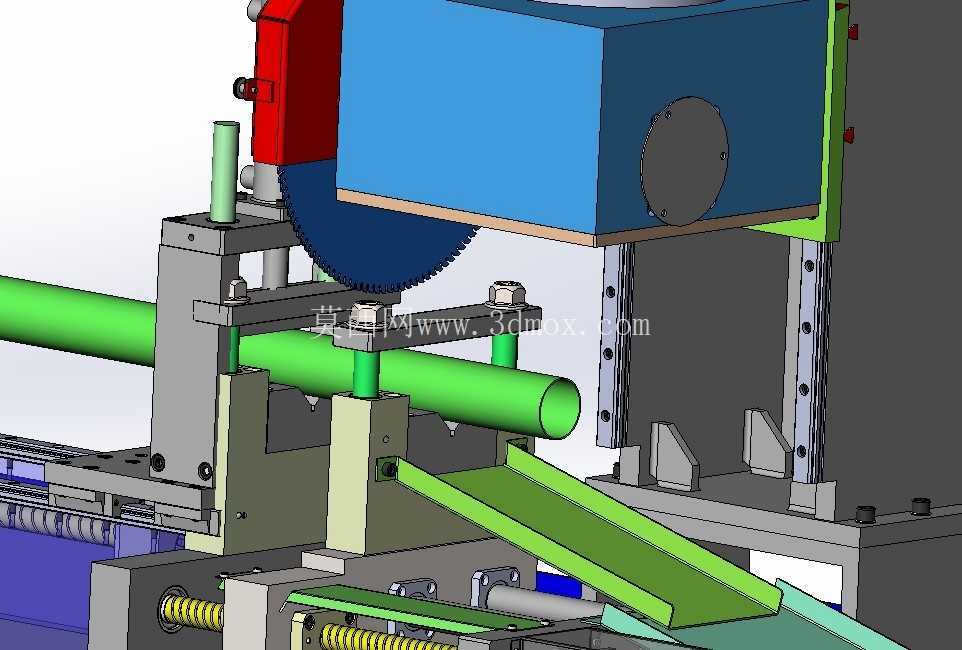

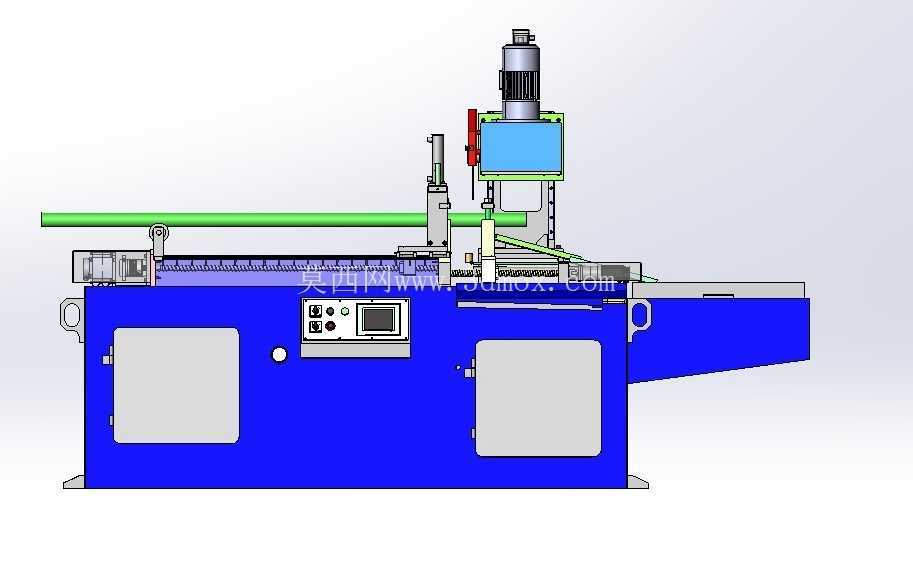

　　切割主机部分的结构设计充分考虑了不同管径的适配需求：主轴驱动电机安装在可升降滑台上，进给路径采用双直线导轨约束，配合液压或伺服进给动力，切割进给力平稳可控，避免薄壁管切割时出现管口变形、毛刺外翻的问题。夹紧机构采用对开式压模设计，更换不同规格的夹模即可适配圆管、方管、矩形管甚至异型型材，换模过程不需要拆解主机核心部件，产线换型耗时短。设备正面搭载触控式操作面板，面板旁布置物理急停与手动操作按钮，操作人员可在面板上设定裁切长度、单次送料距离、切割次数、进给速度等参数，设备自动完成连续送料-夹紧-切割-松夹-再送料的循环，单批次上料后可长时间无人值守运行，大幅降低重复性人工下料的劳动强度。

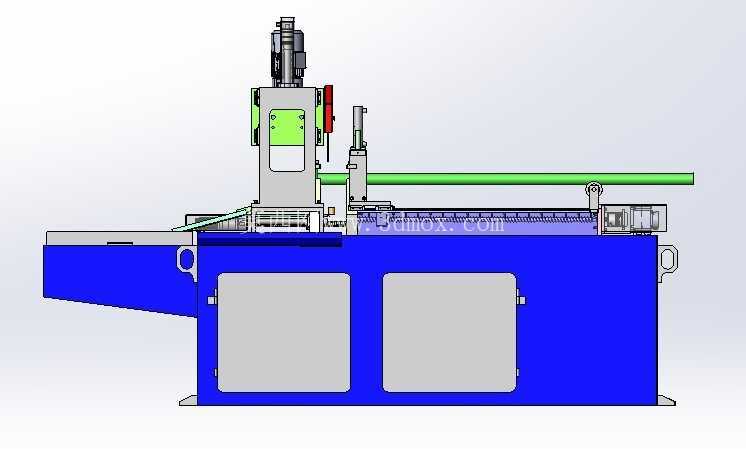

　　在安装边界层面，整机沿管材送进方向的长度覆盖进料托架、切割主机与出料集料段，车间排布时需要在设备进料侧预留至少相当于最长待切原料管的上料操作空间，出料侧预留集料箱抽取与成品转运通道，设备上部需要留出主轴维护、锯片更换的竖向操作高度，侧面距离车间墙体保留足够开门检修的空间。机架上的吊装孔与叉车孔位齐全，整机转运时可直接通过叉车或航车完成移位，就位后接电、接液压管路、加注切削液即可调试运行。

　　结构设计上多处细节贴合车间实际使用需求：床身台面做了防积液坡度处理，切削液与冲洗废水不会在台面积存；外露的运动部件全部设置防护挡板，锯切区域的防护罩可阻挡切屑飞溅；送料链路的传动部件采用半封闭防护，避免金属切屑落入导轨面造成磨损；电气柜与液压舱独立分隔，避免切削液雾气侵入电气元件引发故障。和传统手动砂轮切管机相比，这套设备把送料、定位、夹紧、切割、出料多个工序整合在同一台机座上，下料长度一致性好，管口端面平整度高，既可以作为独立下料工位使用，也可以直接对接后续的管端倒角、钻孔、焊接工序，组成完整的管件加工流水线。建模过程中完整还原了床身焊接结构、送料导轨组件、夹紧模座、切割主轴滑台、导料出料槽、操作面板与防护件的装配关系，各运动副的配合位置、管路走线空间、检修开口尺寸都按照实际设备的布局逻辑搭建，可直接用于设备方案演示、产线布局规划、非标改型设计参考，针对不同加工管径、不同送料长度需求做结构调整时，也能以该模型为基础快速修改机架跨度、托架数量与主机参数，缩短专用切管装备的开发周期。
