A型公头转C型母头可旋转HDMI转接头结构

　　在便携拍摄设备、小型工控显示终端的布线场景里，经常会遇到标准HDMI接口与Mini HDMI接口不匹配、插装后线缆弯折半径不足的问题，这类旋转式转接头就是为解决这类现场布线痛点设计的。不同于普通直插式转接头，这款产品在公头与母头衔接位置设置了可旋转的铰接结构，能够在插装完成后调整出线方向，避免线缆在接口位置长期处于小半径弯折状态，减少线缆内部线芯疲劳断裂的风险，同时也能在设备接口周边空间局促的场景下，规避转接头与周边结构件的干涉问题。

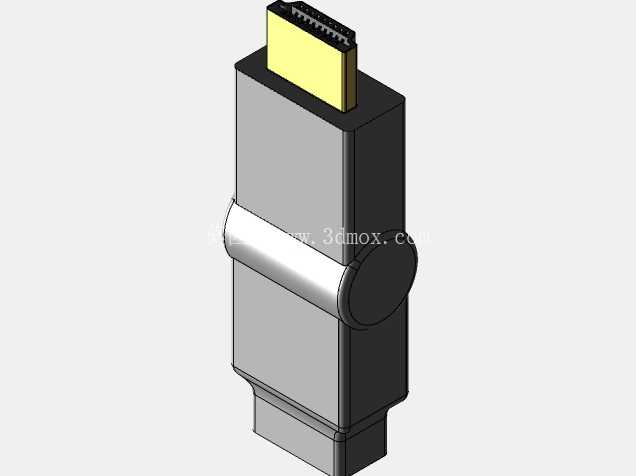

　　从结构设计逻辑来看，整个转接头采用分体组装式结构，公头端按照标准HDMI A型接口的尺寸规范设计，金手指部分的接触片间距、外壳屏蔽层的尺寸公差都控制在标准接口允许的配合范围内，保证插入标准HDMI母座时的插拔力符合行业通用要求，不会出现过松导致接触不良、过紧导致插拔困难甚至损坏母座的问题。母头端则对应Mini HDMI C型接口的尺寸规范，内部胶芯的定位槽、接触弹片的位置都严格匹配Mini HDMI公头的插装尺寸，同时母头外围的金属屏蔽层与公头端的屏蔽结构通过旋转衔接位置的导电结构连通，保证整个转接头的电磁屏蔽性能，避免视频信号传输过程中受到外界电磁干扰，也防止接口自身的信号向外辐射影响周边敏感电子元件。

　　旋转衔接部分采用了轴套配合的结构，中间的金属转轴既承担了两端结构的连接定位作用，也作为屏蔽导通的载体，转轴与两侧外壳的配合间隙控制在合理范围，既保证旋转时的阻尼感适中，调整角度后可以保持在设定位置不会自行松脱，又不会因为间隙过大导致结构晃动、接触电阻升高影响信号传输。从尺寸边界来看，整个转接头的公头插合部分伸出长度控制在常规HDMI公头的标准长度范围内，插入设备母座后，转接头主体部分不会过度突出设备表面，母头端的开口深度也符合Mini HDMI公头的插合要求，公头插入后不会出现插不到位导致的信号断连问题。

　　在实际应用中，这类转接头常被用在单反相机外接监视器、小型嵌入式工控屏外接主机、便携游戏设备外接显示设备的场景中，尤其是在设备安装位置固定、接口周边操作空间有限的情况下，可旋转的结构能够让线缆顺着设备外壳或者布线槽的方向引出，不需要额外弯折线缆，既提升了布线的整洁度，也延长了HDMI线缆的使用寿命。建模过程中，所有接口的配合尺寸都参考实际量产产品的实测数据，整体公差控制在0.2到0.5毫米范围内，各个组成部件都按照实际装配关系拆分建模，包括公头胶芯、接触金片、金属屏蔽外壳、旋转轴套、母头胶芯、母头屏蔽外壳等独立零件，能够直接用于结构装配验证、安装空间干涉检查，也可以作为同类转接头产品结构设计的参考模型，帮助设计人员快速评估转接头在具体设备上的安装适配性，提前预判布线时可能出现的空间冲突问题，减少实际打样验证的次数。在结构细节处理上，转接头外壳的边角都做了小圆弧过渡，避免插拔时锋利的边角划伤操作人员或者线缆外皮，旋转位置的接缝处也做了错位遮挡设计，避免旋转过程中内部结构外露，同时也能阻挡日常使用中的灰尘、细小杂物进入转接头内部，降低接触不良的故障概率。公头与母头的内部胶芯都采用了定位凸台的设计，与金属外壳的卡槽配合固定，保证胶芯在外壳内不会出现移位，避免接触弹片与金手指的对位偏差，确保信号传输的稳定性。
