RAK3172低功耗LoRa无线通讯模块

在工业物联网、智慧农业、智能抄表这类需要低功耗远距离数据传输的场景里，LoRa通讯模块的结构适配性一直是结构工程师做整机设计时需要重点考量的部分，RAK3172这类贴片式LoRa模块的三维数模，能在设计前期帮工程师快速完成布局校验，避免后期打样出现干涉、安装不匹配的问题。

从实际应用场景来看，这类模块常被嵌入到各类低功耗传感终端里，比如野外部署的土壤温湿度采集节点、厂区内的设备状态监测终端、地下管网的漏损检测设备，还有智能楼宇里的无线表计，这些场景大多要求终端设备体积小巧、电池供电续航久，同时能在复杂遮挡环境下完成稳定的数据传输，这就对模块本身的外形尺寸、安装定位、接口排布提出了很明确的工程要求。

从功能特性上看，这款模块集成了LoRa射频收发电路、基带处理单元以及板载天线匹配电路，不需要额外设计复杂的射频外围就能直接投入使用，模块侧面排布的半孔焊盘是核心的电气连接接口，这类焊盘设计兼顾了SMT贴片加工的生产便利性和连接可靠性，在做PCB布局的时候，需要注意焊盘对应的引脚定义，预留好电源、通讯IO、复位引脚的走线空间，同时要避开模块板载天线的净空区域，避免金属外壳或者周边元器件遮挡影响射频信号的收发效果。

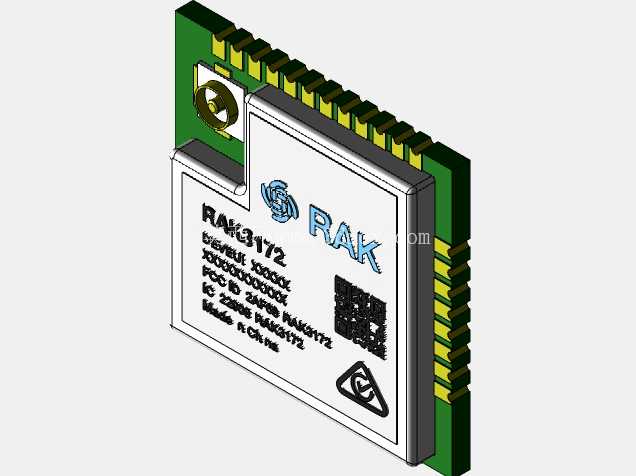

做这款模块的三维建模时，核心的设计思路是完全还原实物的安装边界与外形特征：首先是模块主体的分层结构，绿色PCB基材的厚度、边缘半孔焊盘的间距与突出高度、正面金属屏蔽罩的轮廓高度与倒角细节，还有板端IPEX天线座的位置与凸起高度，这些细节直接决定了整机外壳内部的预留空间是否足够，要是忽略了屏蔽罩或者天线座的高度，很容易出现外壳装配时压到元器件的问题。其次是模块表面的丝印标识定位，虽然丝印不影响结构装配，但精准还原丝印位置能在整机BOM核对、生产贴片校验的时候提供直观的参考，避免出现物料错贴的问题。另外模块边角的定位缺口、PCB边缘的工艺倒角也都在数模里做了还原，这些细节在做载板设计的时候，能对应预留定位标记，提升SMT贴片时的对位精度。

从安装边界来看，这款模块采用标准贴片式安装，不需要额外的固定孔位，完全依靠焊盘与载板焊接固定，所以在做载板设计的时候，除了对应焊盘的封装要匹配之外，还要注意模块本体下方的净空要求，不能在模块投影区域内布置过高的元器件，避免焊接时出现元器件顶起模块导致虚焊的问题。模块整体厚度控制在毫米级，适合嵌入到对厚度有严格要求的超薄终端设备里，比如可穿戴式定位标签、卡片式无线传感节点这类产品。另外要注意，模块板载的射频部分对周边金属件的距离比较敏感，在做整机结构设计的时候，金属外壳要对应在天线区域预留非金属开窗，或者把模块天线位置布置在靠近外壳非金属区域的一侧，减少金属屏蔽对信号的衰减。

在实际选型建模的过程中，很多工程师容易忽略模块侧面半孔焊盘的实际突出尺寸，要是按照PCB本体的长宽来做封装预留，很容易出现焊盘与载板焊盘对位偏移的问题，这款数模精准还原了半孔焊盘的外凸尺寸，能直接导入到PCB设计软件里做封装匹配校验，减少反复调整封装的时间。另外模块上的屏蔽罩不是规则的矩形，靠近天线座的一侧有对应的避让缺口，数模里也还原了这个细节，在做内部结构堆叠的时候，可以准确评估屏蔽罩与周边元器件的安全距离，避免出现高压元器件与屏蔽罩距离不足导致的安规问题。

对于做物联网终端结构设计的工程师来说，这类精准的模块三维数模能大幅缩短前期堆叠设计的周期，不需要自己对着 datasheet 反复测量尺寸建模，直接导入就能完成布局，同时能提前发现安装干涉、空间不足、净空不够这类潜在问题，减少后期打样改模的次数，降低研发阶段的试错成本。尤其是在做紧凑型终端设计的时候，每一寸内部空间都需要精准利用，模块的每一个凸起、每一个接口的位置都需要精准匹配，才能在有限的空间里完成所有功能的集成，同时保证生产装配的便利性和长期使用的可靠性。
