KrakenSDR软件定义无线电设备结构

在无线电监测、频谱分析以及被动雷达探测等场景中，多通道相干接收设备的结构设计直接决定了设备运行的稳定性与信号接收的一致性，本次还原的Kraken SDR结构，正是围绕这类实际工程需求展开的近似建模。从设备的实际用途来看，这类多通道SDR设备可同时对多路射频信号进行相干采集，既能够满足业余无线电爱好者进行频谱监测、信号解码的日常需求，也可支撑被动雷达探测、无线电测向、海程信号监测等专业场景的硬件搭载需求，设备的结构设计需要同时兼顾散热性能、接口防护、安装适配性以及电磁屏蔽的多重要求。

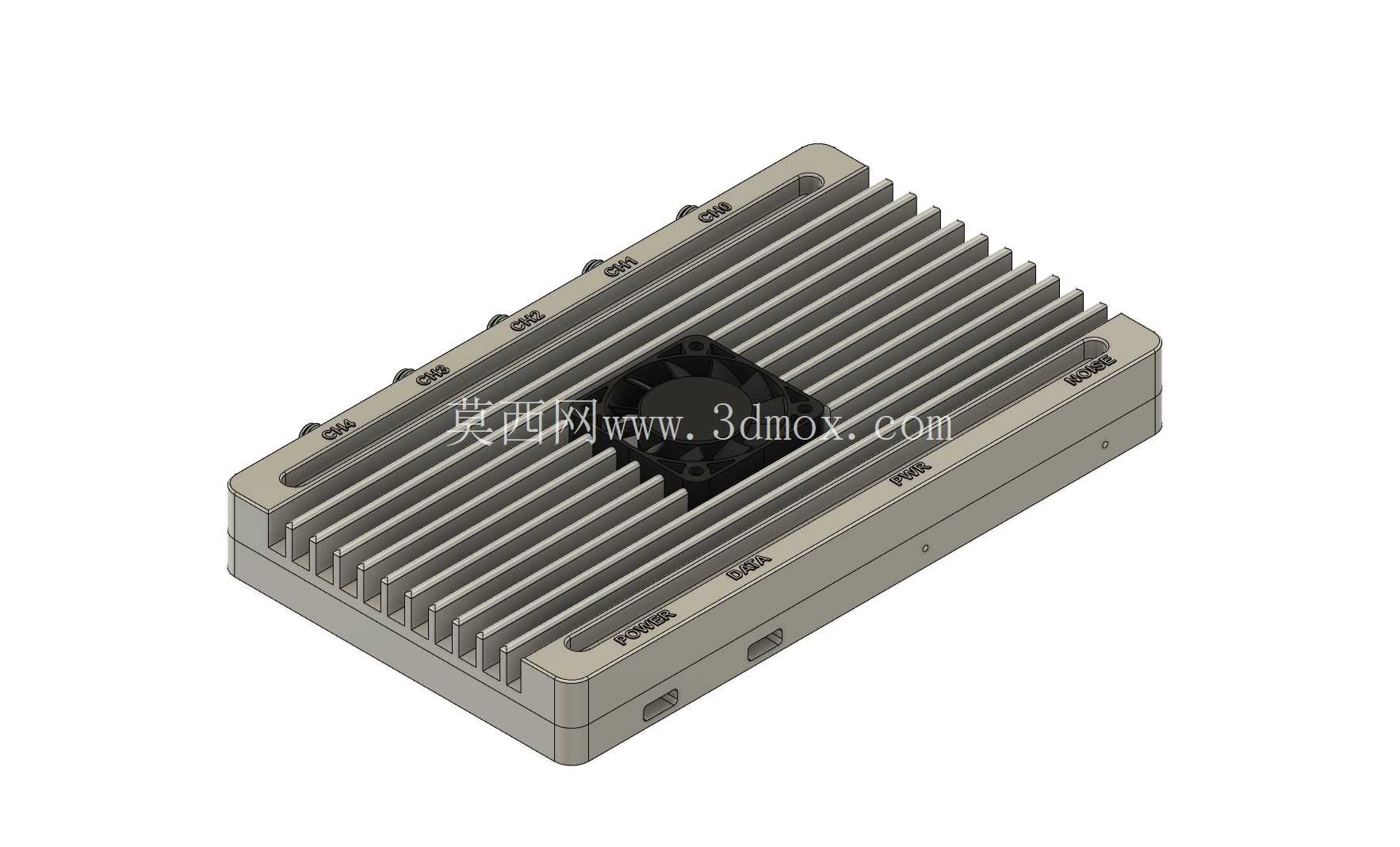

从功能特性对应的结构设计来看，设备主体采用一体化挤压铝型材壳体作为基础承载结构，壳体上表面集成了平行排布的散热鳍片，这种设计并非单纯为了外观规整，而是考虑到设备内置多通道射频接收链路与高速信号处理单元，长时间连续工作时核心器件的热耗散需要足够的散热面积支撑，鳍片的排布方向顺着设备长度方向延伸，既可以利用自然对流形成顺畅的散热风道，也能在加装小型轴流风扇时，让气流顺着鳍片间隙快速带走核心区域的热量，模型中鳍片中部预留的方形安装位，正是对应核心处理芯片上方的风扇安装位置，可直接适配标准尺寸的微型散热风扇，无需额外加装固定支架。

设备的接口全部布置在壳体长度方向的两个短边端面，这种布局是考虑到实际机架安装或者桌面部署时，线缆可以从设备两侧顺向排布，不会与上下方的堆叠设备产生线缆干涉，每个接口的位置都对应内部电路板的接插件焊盘位置，壳体上的接口开孔边缘做了微小的倒角处理，避免插拔线缆时割伤线缆外皮，同时壳体的拼接缝隙处预留了导电泡棉的安装槽位，可在装配时填充导电泡棉实现壳体的连续电磁屏蔽，避免外界电磁干扰串入射频接收链路，影响多通道信号的相位一致性。

从安装边界与外形尺寸来看，设备整体为扁平长方体结构，厚度控制在较小的范围内，既可以直接放置在桌面使用，也可以通过壳体底部预留的安装孔位固定在标准机架托盘上，或者集成到移动监测设备的机箱内部，壳体的边角处做了小半径的圆角处理，避免安装调试过程中尖锐边角划伤操作人员，同时鳍片的边缘也做了钝化处理，不会在搬运设备时割伤手部。设备侧面预留的固定孔位采用等间距排布，可兼容不同场景的安装支架固定需求，无论是临时桌面部署的防滑脚垫安装，还是永久固定的螺丝锁紧，都能找到对应的安装点位，不需要额外对壳体进行二次加工。

在建模思路上，整个结构完全围绕公开的设备规格参数进行还原，首先确定内部电路板的轮廓尺寸与核心器件的排布位置，再反向推导壳体的内部容纳空间，确保壳体内腔与电路板之间预留足够的走线空间与绝缘间隙，散热鳍片的高度、间距以及厚度参数，都是按照自然散热与强制风冷结合的热仿真需求设定，既保证足够的散热面积，也不会因为鳍片过密导致风阻过大，影响强制风冷的散热效率。壳体的壁厚选取兼顾了结构强度与轻量化需求，在保证设备受挤压时不会发生形变影响内部电路板的前提下，尽可能降低壳体的整体重量，方便移动场景下的携带与部署。

对于结构设计从业者而言，这类射频接收设备的结构设计核心，是在有限的体积内平衡散热、电磁屏蔽、安装适配与接口防护的多重需求，不能单纯追求某一项性能而忽略其他维度的实际使用要求，比如如果一味增加散热鳍片的高度，虽然能提升散热能力，但会导致设备整体厚度增加，无法适配紧凑的安装空间；如果为了轻量化过度减薄壳体壁厚，又会导致壳体刚性不足，受到外力时发生形变挤压内部电路板，造成器件虚焊或者接插件接触不良。本次还原的模型完整呈现了这类设备的结构设计逻辑，所有的结构特征都对应实际使用中的具体需求，没有多余的装饰性结构，完全服务于设备的功能实现与场景适配。
